在这篇文章中我将从头教大家如何自己做一个物联网的demo出来。这个demo对于初学者来说如果是一步步去探索的话真的挺费时间的，期间也会遇到各种各样的问题，这里呢我就把我自己探索的路子分享给大家(demo基于TCP/IP协议，只要配置正确不存在连不上网的问题，因为所有的网络都是支持TCP/IP的)

1.材料准备工作：
购买一块STM32开发板，一个ESP8266模块，杜邦线若干，租用一台阿里云服务器。

2.硬件连接：
ESP8266的VCC接3.3v(5v也还凑合，不至于烧坏)
ESP8266的GND接GND
ESP8266的TXD接板子USART的RXD引脚
ESP8266的RXD接板子USART的TXD引脚
RST引脚与IO_0引脚不需要控制，悬空即可

3.服务器准备
第一步：登陆阿里云官网租用一台服务器，我选用的是学生轻量应用服务器（9.5元每月），操作系统windows server2012R2

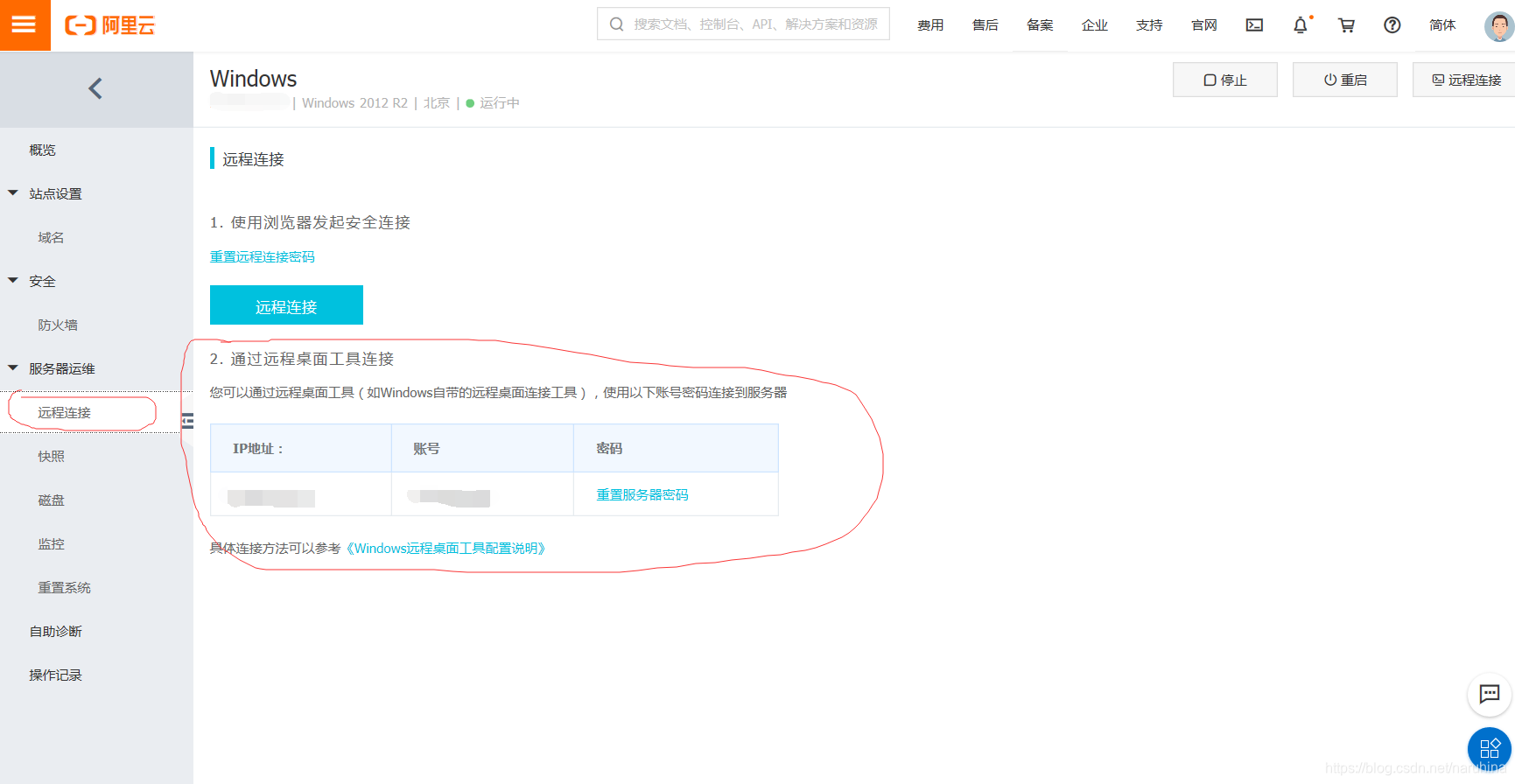

第二步：购买完成后会跳转轻量应用服务器的控制台页面，设置远程桌面：
在这里插入图片描述

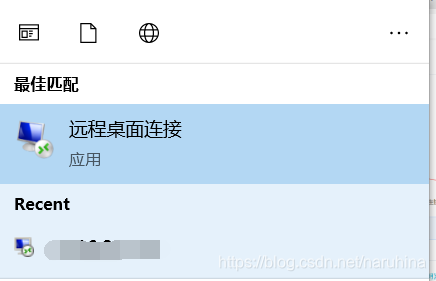

我选用的是win10自带的远程连接工具：

通过账号密码连接桌面。
第三步：端口设置

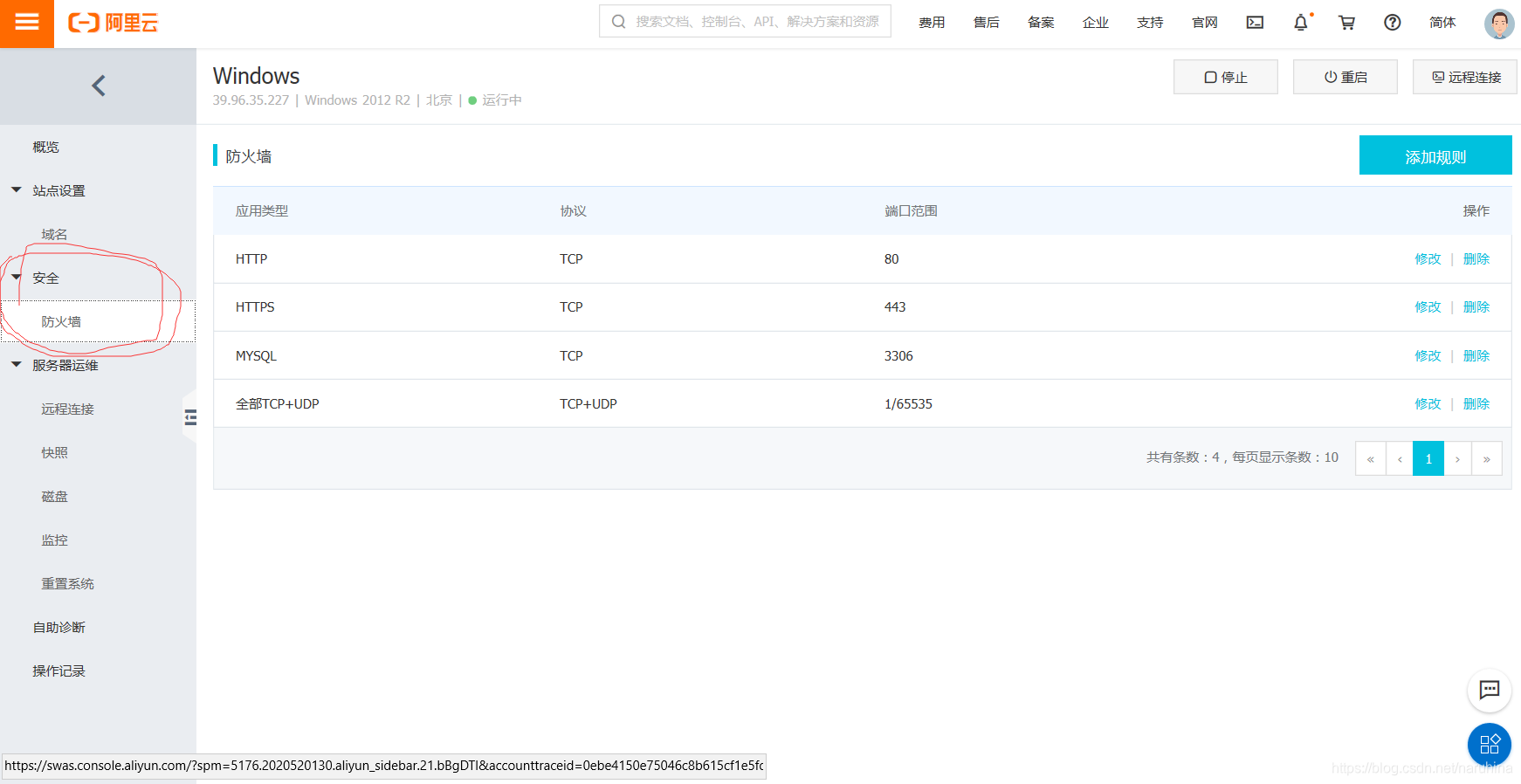

如图，点击防火墙，为了方便我把TCP和UDP的所有端口都开放了。点击添加规则即可开放端口。
第四步：服务器端安装软件
我把我电脑的D盘通过映射网络驱动器的方式映射到服务器（配置很简单，百度一下你就知道），在服务器内可以直接把D盘的软件复制过去。这里我们需要JDK，eclips，如果后期想运行java web项目的话建议再安装一个tomcat，然后再安装一个MySQL数据库，安装的时候要勾上允许远程访问，端口默认3306就OK了。关于java环境的配置以及软件安装我就不写了，网上到处都是这方面的文章。

4.硬件端的代码编写
基本的原理参见我的上一篇博客（https://blog.youkuaiyun.com/naruhina/article/details/104211705），今天的代码与上篇博客的代码略有不同，加入了防TCP自己断掉的心跳包机制，每隔十秒发送一次，由定时器驱动。代码与说明详见上传的资源，这里只放主要代码.

#include "sys.h"
#include "delay.h"
#include "usart.h"
#include "usart3.h"
#include "common.h"
#include "StaConfig.h"
#include "timer3.h"
/************************************************
 第一次测试完成日期：2020/2/7

 第一次描述：通过USART3连接ESP8266的TX与RX。相关AT指令以及数据发送均通过USART3进行
 主函数调用setClient设置为STAClient透传模式与阿里云服务器取得通信，通过在电脑上使用
 串口助手发送字符串到串口1并在串口1中断服务函数内通过调用发送数据函数通过串口3发送给
 ESP8266，然后再经由路由器发送到云服务器。云服务器端通过网络调试助手创建一个TCP SERVER
 然后就可以向STM32发送数据了，接收到的数据由相应函数处理回显到串口调试助手内。

 备注：发送成功后atk_8266_send_data函数返回了失败，但实际上发送成功，应该是第二个参数不对应
 导致的，但无关紧要。并且程序内并没有调用退出透传的函数，重新烧录程序完成后掉一次电恢复一下。
 心跳包机制尚未加入
************************************************/

/************************************************
 第二次测试完成日期：2020/2/9

 本次主要修改了发送数据受缓存影响的bug，以及与向服务器发送的时候没有0x0a,0x0d的bug。新增防止因长时间无操作的定时发送心跳包的功能，以及确定
 后atk_8266_send_data函数无误，在透传模式下的返回值1是第二个参数不对应的误报，实际没任何错误。新增TCP Client 非透传模式
************************************************/


 int main(void)
 {

	u8 ipbuf[50];
	delay_init();	    	 //延时函数初始化
  NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级
	uart_init(115200);	 	//串口初始化为115200
	usart3_init(115200);		//初始化串口3
	TIM3_Int_Init(49999,14399);//5Khz的计数频率，计数到5000为1s
	setClient(ipbuf);//TCP Client 透传模式
	//setClientNonPierce(ipbuf);
	while(1)
	{

		atk_8266_at_response(1);
		delay_ms(100);
	}
}

#include "StaConfig.h"
#include "common.h"
/***********************************************************/
//第一次测试完工日期：2020/2/7
//作者：lht
//2020/2/9 新增TCP Client 非透传模式
/***********************************************************/
 void setClient(u8 *ipbuf)//设置ESP8266工作在STA模式的CLIENT设置并开启透传
 {

	//printf("AT恢复出厂设置:%d\n",atk_8266_send_cmd("AT+RESTORE","OK",1000));
	 printf("AT测试:%d\n",atk_8266_send_cmd("AT","OK",500));
	 printf("设置为STA模式：%d\n",atk_8266_send_cmd("AT+CWMODE=1","OK",500));//设置为STA模式
	 printf("重启:%d\n",atk_8266_send_cmd("AT+RST","OK",500));//重启生效
		delay_ms(1000);         //延时3S等待重启成功
		delay_ms(1000);
		delay_ms(1000);
	 printf("连接到路由器:%d\n",atk_8266_send_cmd("AT+CWJAP=\"FAST666\",\"你的密码\"","OK",1000));//连接路由器
	 printf("设置单链接:%d\n",atk_8266_send_cmd("AT+CIPMUX=0","OK",3500));
	 atk_8266_get_wanip(ipbuf);
	 printf("IP:%s\n",ipbuf);																														//端口号不要带引号，否则会有意想不到的错误。
	 printf("连接到服务器：%d\n",atk_8266_send_cmd("AT+CIPSTART=\"TCP\",\"服务器公网IP\",8086","OK",3000));//连接到SERVER
	 printf("开启透传模式：%d\n",atk_8266_send_cmd("AT+CIPMODE=1","OK",3500));//开启透传模式
	 printf("开始透传:%d\n",atk_8266_send_cmd("AT+CIPSEND","OK"</
