Simulink中转换数据纬度的功能块Pack和Unpack

主要介绍一下转换数据纬度的功能块的使用方法

首先介绍Pack功能块

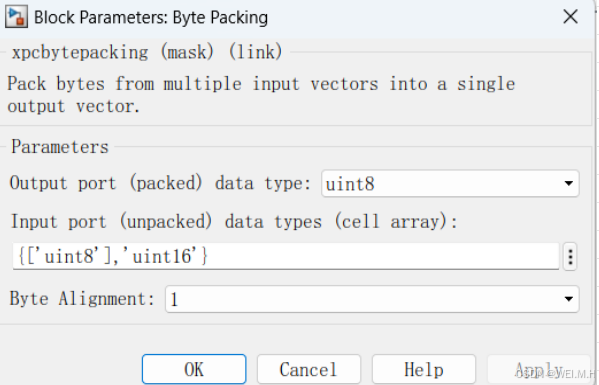

该功能块的作用是，将多维多输入的信号，转化为单维单输出的输出信号。分别要配置两个参数，第一个参数是输出信号的数据类型。第二个信号是输入信号的数据类型。其中用[]括起来表示的是数组类型，{}中有几个数据类型，就表示有几个输入信号。

由此可知，根据上图中的参数设置可知，一共有两个输入信号，其中一个是uint8的数组，另一个是uint16类型的数据。并且将这两个输入信号，要转化为uint8的输出信号。

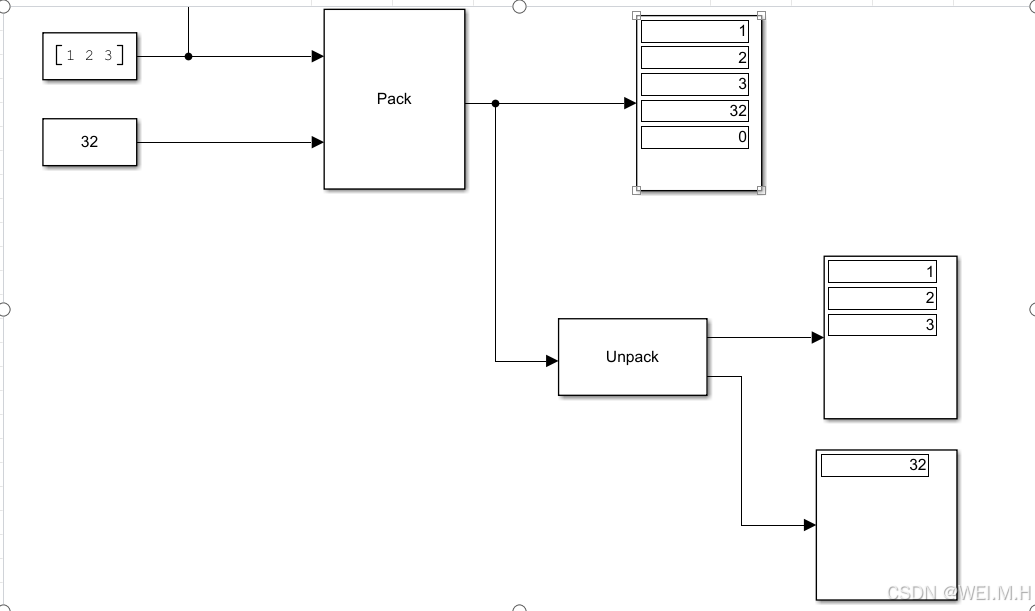

如上图所示，运行结果是一个一维的数组。

接下来介绍另一个模块Unpack

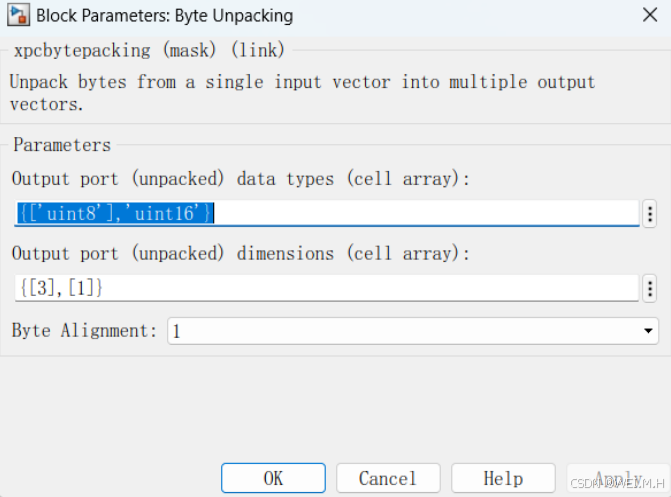

该模块的作用是将一维的数组，转化为多维的数组。Data Type表示输出变量的类型，其中用[]括起来的部分，表示的是数组。Dimensions表示对应输出内容的维数，这个维数和上面的data type是对应的，如果data type是数组，那么dimensions就应该是多维的，如果data type是1维的，那么dimensions就应该是1。

如图所示，Unpack模块将Pack后的数据，重新分成了一个3维数组，和一个uint16的数。
