前言
从.NET IoT入门开始这篇文章《用纯.NET开发并制作一个智能桌面机器人（一）：从.NET IoT入门开始》想必大家应该都看过了，也有很多人都该着手购买树莓派Zero 2W进行上手体验了，那么我们这篇文章就开始真正的实践了，玩硬件肯定是要亲自操作得出成果才会开心，由于牵扯到硬件，所以有的时候软件没问题，但是硬件接线错误或者接触不良都会结果不正常，这个时候就需要我们有个强大的内心了，不能被困难打倒，不能半途而废，图上的为我画的PCB板子最终脱离数据线的效果。
问题解答
上一篇文章里有人问外壳模型的问题，这个我是自己设计的模型，后面我会把设计文件都开源出来，大家可以通过自己的3D打印机打印，也可以去一些在线平台下单打印都可以操作，这个不用担心。

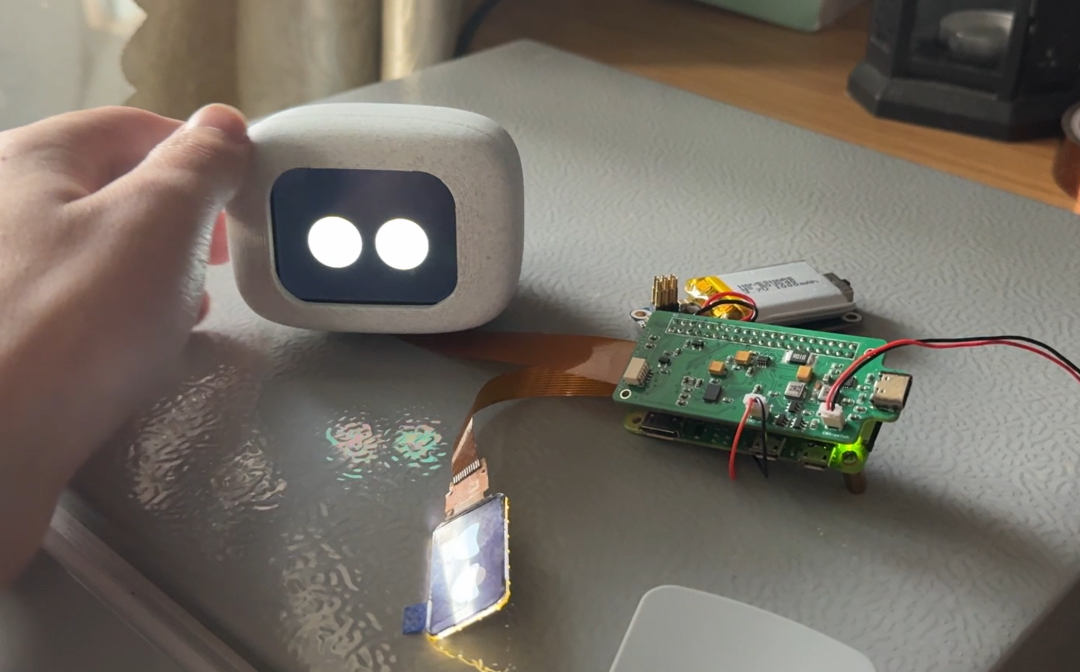

关于电路板，这个桌面机器人我为了简化线路，绘制了一个ups板子，外加把显示屏的线路也整合到一起了，但是这篇文章还用不到这个电路板子，我们可以通过屏幕模块和杜邦线之类的进行验证测试。
上篇文章还有人推荐nanoframework的，这个框架是针对esp32和stm32的单片机提供的库，不是完整的.NET，好多东西都是定制的，所以和我文章里的做法是有一些区别的，这个大家有兴趣可以玩玩看。
还有个小问题，就是为什么我在发布项目的时候不选择专有的Arm64版本，这个主要是简化大家的操作，因为有的小白用户，让他多操作一个肯定是要多记住一步，这样也不好，而且有时候一些项目我们想在电脑测试完之后直接复制到树莓派上，这样可移植版本也不用在重新发布了。
名词解释
1. 什么是GPIO
GPIO（General-purpose input/output）即通用输入输出端口，是嵌入式设备中非常基础的一部分。它们允许嵌入式系统与外界环境交互，可以被配置为输入或输出模式。在输入模式下，GPIO可以读取来自传感器、开关等外部设备的信号；在输出模式下，它可以控制LED灯、电机等外部设备。GPIO是硬件和软件之间通信的桥梁，通过编程可以灵活地控制它们进行各种操作。

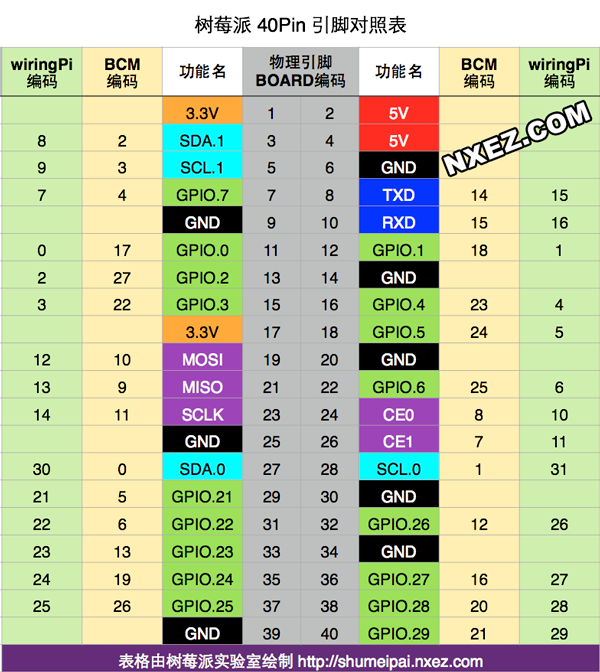

2. wiringPi,BCM,BOARD编码关系和区分
BOARD编码中的37号引脚,在wiringPi 中的编码就是25号引脚,在BCM中的编码就是26号引脚,他们有的功能都是GPIO.25(通用输入输出管脚25),BOARD编码和BCM一般都在python库中使用,而wiringPi一般用于C++等平台。注意，.NET IoT默认使用的BCM所以大家接线注意对着BCM进行接线和代码编写。
3. 什么是SPI
SPI，是英语Serial Peripheral interface的缩写，顾名思义就是串行外围设备接口。是Motorola首先在其MC68HCXX系列处理器上定义的。SPI接口主要应用在 EEPROM，FLASH，实时时钟，AD转换器，还有数字信号处理器和数字信号解码器之间。SPI，是一种高速的，全双工，同步的通信总线，并且在芯片的管脚上只占用四根线，节约了芯片的管脚，同时为PCB的布局上节省空间，提供方便，正是出于这种简单易用的特性，现在越来越多的芯片集成了这种通信协议，比如MSP430单片机系列处理器。
准备工作
1. 硬件准备
首先购买屏幕模块1.47寸和2.4寸总共两个(用于学习测试)，裸屏两块用于最后机器人复刻（如果只是学习可以只买模块），外加杜邦线公对公，母对母和公对母。建议大家准备风枪烙铁和镊子之类的工具。我使用的屏幕如下，大家可以根据需要购买下。
头部屏幕是2.4寸的屏幕，屏幕驱动芯片为ST7789V2。
胸部的显示屏为1.47寸的小屏幕，微雪的这个屏幕模块有点贵，不过资料很全，我的屏幕驱动代码就是参考他们的资料实现的，屏幕驱动芯片为ST7789V3。
如果模块调试都ok了，胸有成竹了，后面直接买裸屏就可以很便宜了。
杜邦线如下：
由于两款屏幕的驱动芯片都是同一系列的，所以驱动编写起来基本上没太大的区别。
2. 软件环境准备
能够正常运行Visual Studio的电脑，和安装了.NET环境的树莓派，并且能够ssh登录和使用filezilla上传文件，上面文章有说怎么操作，这里就不展开了。
.NET IoT库实现原理解释
1. 库介介绍
适用于IoT的 .NET，使用在 Raspberry Pi、HummingBoard、BeagleBoard、Spring A64 等上运行的 C# 和 .NET 生成 IoT 应用。
利用开源库和框架与专用硬件(如传感器、模拟到数字转换器、LCD 设备)交互。
2. 整体项目结构分析

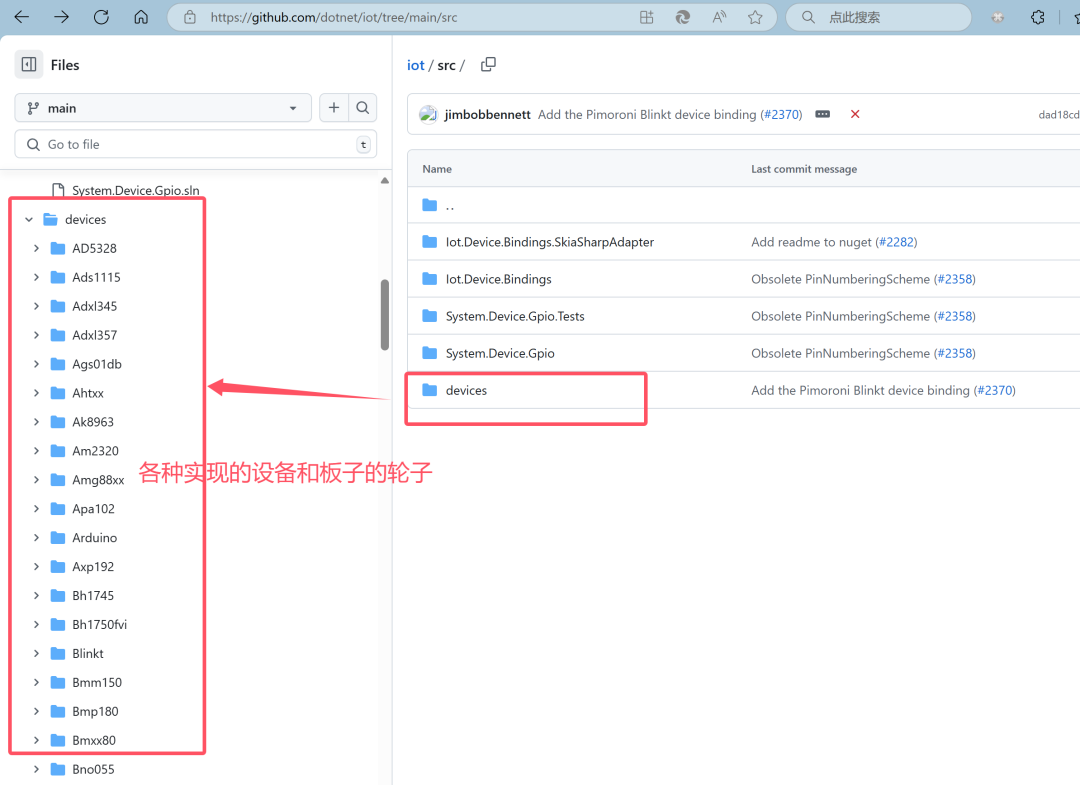

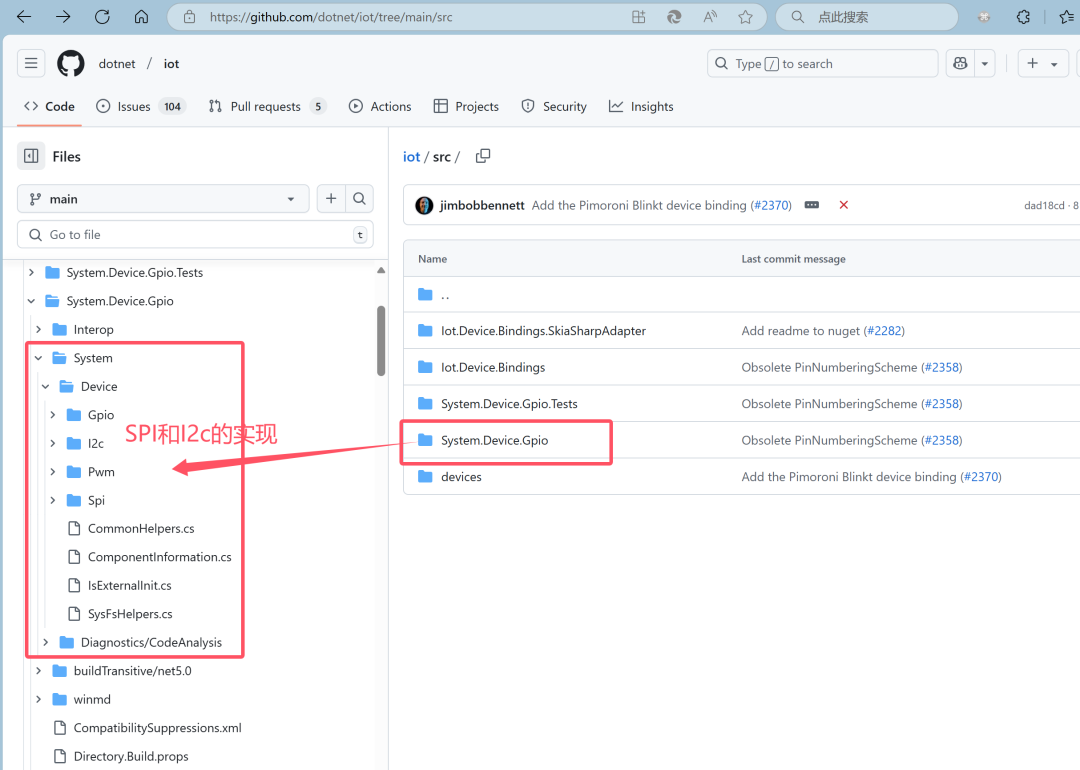

.NET IoT是开源的，点击打开开源地址，项目主要包含两部分。
第一部分System.Device.Gpio目录，主要是一些系统级别的SPI，I2C，GPIO和PWM的实现。
第二部分，是一些针对外设封装好的开箱即用的轮子，如果我们将屏幕抽象出来之后，也可以针对具体的芯片贡献这些代码。
3. 基于SPI的实现进行源码分析
在Linux系统中，有一句经典的话：“一切皆文件”（Everything is a file）。所以SPI设备也不例外，在树莓派中也是看作文件来处理。

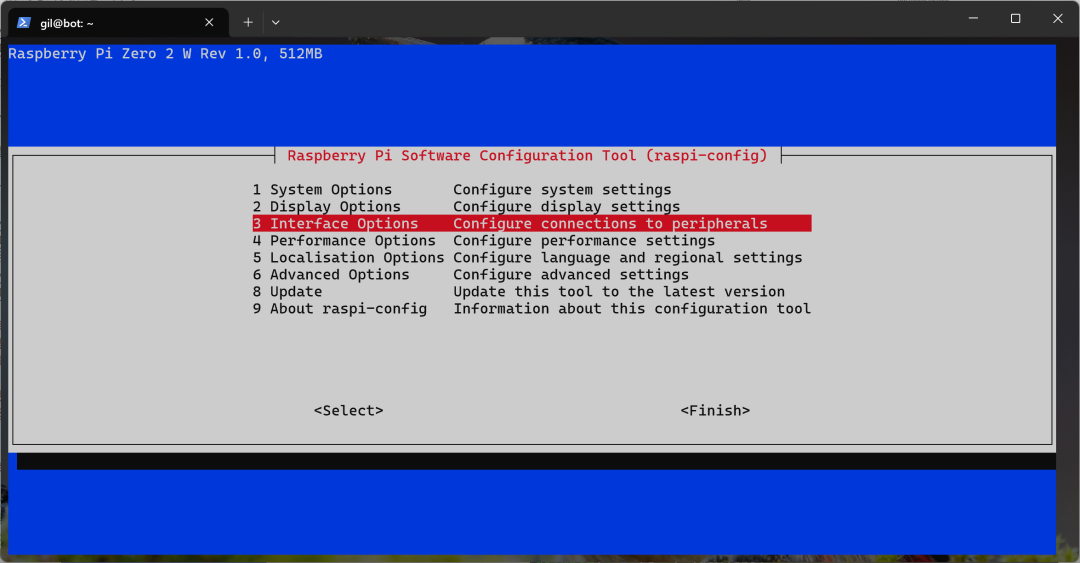

首先我们通过下面的指令进入到树莓派配置页面。
sudo raspi-config

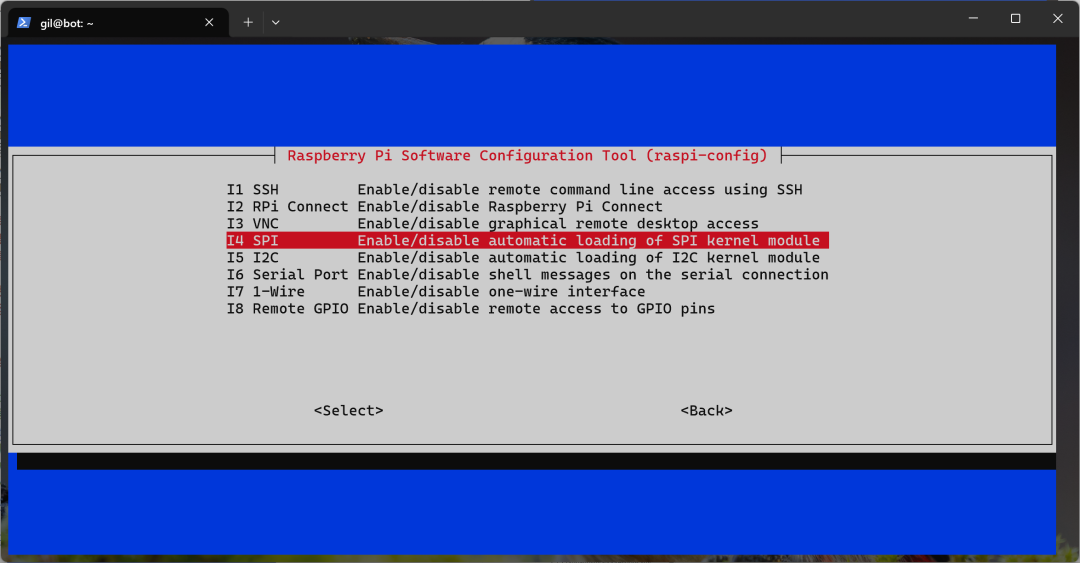

选择第三个的接口配置项里，然后启用SPI接口，这样SPI设备就算是可以使用了。

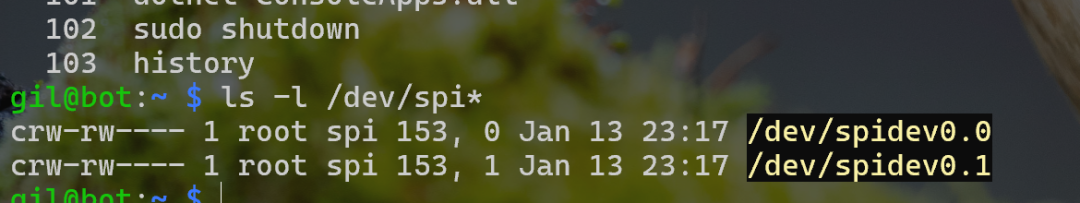

通过树莓派的指令 ls -l /dev/spi* 列出spi设备我们能看到以下设备，就算正常了。

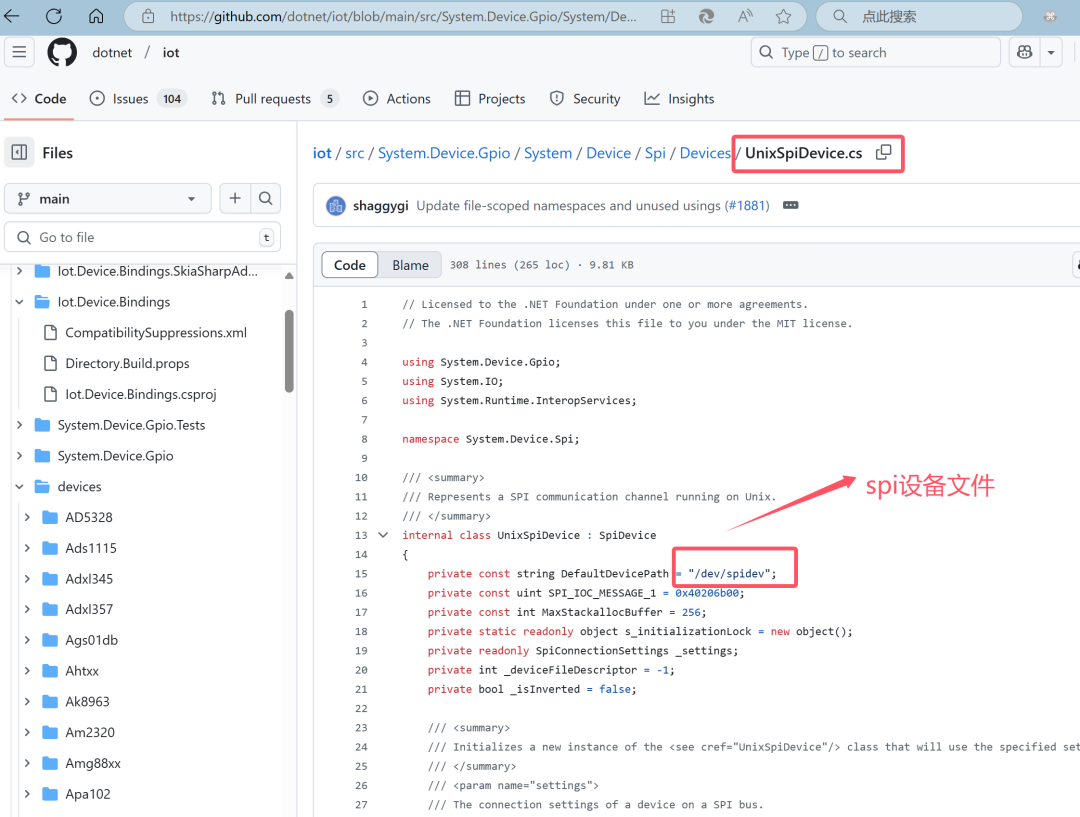

再结合.NET IoT源码，我们会发现，其实.NET IoT针对linux上的SPI设备的通讯就是通过操作这个SPI设备文件实现的。

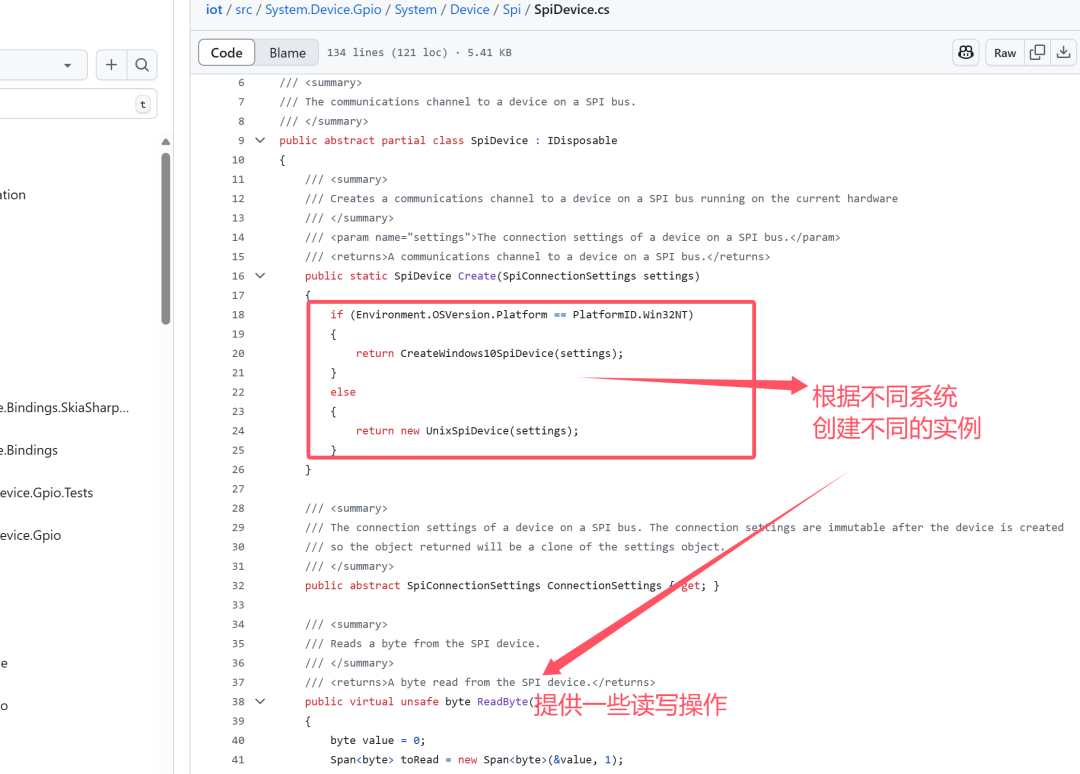

创建SPI设备的时候，是根据不同系统创建不同的实例，然后进行一些数据的读写操作。
驱动编写
1. 驱动和屏幕驱动芯片的关系
我们编写的屏幕驱动其实是根据不同的驱动芯片的芯片手册，进行数据的封装，比如芯片的初始化数据，芯片的复位，以及屏幕尺寸的初始化，完成了一些的初始化之后，就是开始屏幕数据的写入了，根据屏幕的特性不同，需要处理不同的图片格式，进行转换到屏幕能够显示的格式，比如色彩构成是RGB565,还是RGB888之类的，这样根据像素的RGB值排列的不同，最终的数据也就不同了，需要根据屏幕定制像素处理的代码。
2. 驱动主要是做哪些事情
主要就是简化一些调用逻辑，有了驱动，我们在使用屏幕的时候就不用关注具体的指令格式了，只需要调用Init()或者reset()方法就可以使用屏幕了。如果有人实现了一些设备的驱动，那我们作为使用者其实就可以拿来实现业务逻辑了。
3. 驱动的具体实现
我们以1.47寸的屏幕为例，首先先看屏幕的一些资料，2.4寸的微雪也有对应的资料，虽然屏幕不是微雪的，但是资料是通用的。
我用的2.4寸屏幕资料和微雪的2寸的一致
1.47寸的屏幕资料链接
本款LCD使用的内置控制器为ST7789V3，是一款240 x RGB x 320像素的LCD控制器,而本LCD本身的像素为172(H)RGB x 320(V),同时由于初始化控制可以初始化为横屏和竖屏两种，因此LCD的内部RAM并未完全使用。

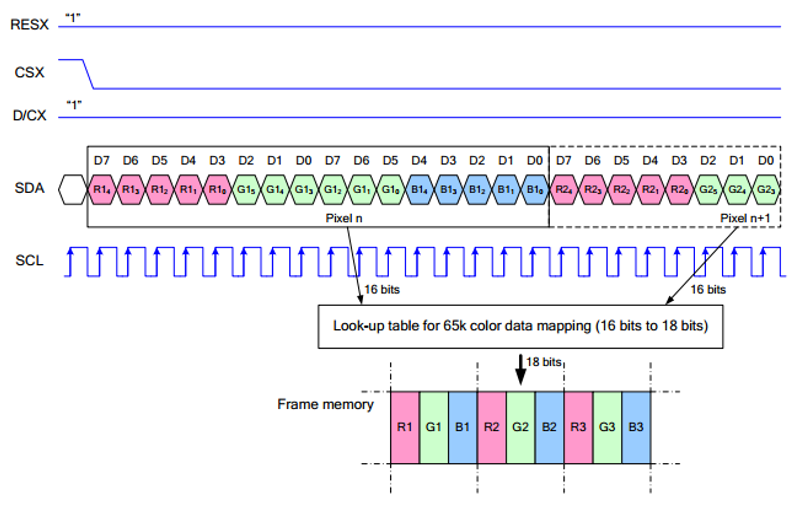

该LCD支持12位，16位以及18位每像素的输入颜色格式，即RGB444，RGB565，RGB666三种颜色格式，本例程使用RGB565的颜色格式，这也是常用的RGB格式
LCD使用四线SPI通信接口，这样可以大大的节省GPIO口，同时通信是速度也会比较快
LcdConfig类的话实现基本的SPI的数据写入，包含一些引脚的输出的操作，用来复位屏幕等。代码有点粗糙，大家轻喷。
using System.Device.Gpio;
using System.Device.Pwm.Drivers;
using System.Device.Spi;
namespace Verdure.Iot.Device;
public class LcdConfig : IDisposable
{
protected GpioController _gpio;
protected SpiDevice _spi;
protected SoftwarePwmChannel _pwmBacklight;
protected int RST_PIN;
protected int DC_PIN;
protected int BL_PIN;
protected int BL_freq;
public LcdConfig(SpiDevice spi, SoftwarePwmChannel pwmBacklight, int spiFreq = 40000000, int rst = 27, int dc = 25, int bl = 18, int blFreq = 1000)
{
_gpio = new GpioController();
this._spi = spi;
this.RST_PIN = rst;
this.DC_PIN = dc;
this.BL_PIN = bl;
this.BL_freq = blFreq;
_gpio.OpenPin(RST_PIN, PinMode.Output);
_gpio.OpenPin(DC_PIN, PinMode.Output);
_gpio.OpenPin(BL_PIN, PinMode.Output);
DigitalWrite(BL_PIN, false);
if (spi != null)
{
spi.ConnectionSettings.ClockFrequency = spiFreq;
spi.ConnectionSettings.Mode = SpiMode.Mode0;
}
_pwmBacklight = pwmBacklight;
}
public void DigitalWrite(int pin, bool value)
{
_gpio.Write(pin, value ? PinValue.High : PinValue.Low);
}
public bool DigitalRead(int pin)
{
return _gpio.Read(pin) == PinValue.High;
}
public void DelayMs(int delaytime)
{
Thread.Sleep(delaytime);
}
public void SpiWriteByte(byte[] data)
{
_spi.Write(data);
}
public void BlDutyCycle(double duty)
{
_pwmBacklight.DutyCycle = duty / 100;
// Implement PWM control for backlight if needed
}
public void BlFrequency(int freq)
{
_pwmBacklight.Frequency = freq;
// Implement frequency control for backlight if needed
}
public void Dispose()
{
Console.WriteLine("spi end");
if (_spi != null)
{
_spi.Dispose();
}
Console.WriteLine("gpio cleanup...");
DigitalWrite(RST_PIN, true);
DigitalWrite(DC_PIN, false);
_gpio.ClosePin(BL_PIN);
Thread.Sleep(1);
_gpio?.Dispose();
}
}
LCD1inch47这个就是具体的屏幕的驱动了，包含屏幕的初始化指令，和设置屏幕尺寸的指令。
using SixLabors.ImageSharp;
using SixLabors.ImageSharp.PixelFormats;
using System.Device.Pwm.Drivers;
using System.Device.Spi;
namespace Verdure.Iot.Device;
public class LCD1inch47 : LcdConfig
{
public const int Width = 172;
public const int Height = 320;
public LCD1inch47(SpiDevice spi, SoftwarePwmChannel pwmBacklight, int spiFreq = 40000000, int rst = 27, int dc = 25, int bl = 18, int blFreq = 1000) : base(spi, pwmBacklight, spiFreq, rst, dc, bl, blFreq)
{
}
public void Command(byte cmd)
{
DigitalWrite(DC_PIN, false);
SpiWriteByte([cmd]);
}
public void Data(byte val)
{
DigitalWrite(DC_PIN, true);
SpiWriteByte([val]);
}
public void Reset()
{
DigitalWrite(RST_PIN, true);
Thread.Sleep(10);
DigitalWrite(RST_PIN, false);
Thread.Sleep(10);
DigitalWrite(RST_PIN, true);
Thread.Sleep(10);
}
public void Init()
{
Command(0x36);
Data(0x00);
Command(0x3A);
Data(0x05);
Command(0xB2);
Data(0x0C);
Data(0x0C);
Data(0x00);
Data(0x33);
Data(0x33);
Command(0xB7);
Data(0x35);
Command(0xBB);
Data(0x35);
Command(0xC0);
Data(0x2C);
Command(0xC2);
Data(0x01);
Command(0xC3);
Data(0x13);
Command(0xC4);
Data(0x20);
Command(0xC6);
Data(0x0F);
Command(0xD0);
Data(0xA4);
Data(0xA1);
Command(0xE0);
Data(0xF0);
Data(0xF0);
Data(0x00);
Data(0x04);
Data(0x04);
Data(0x04);
Data(0x05);
Data(0x29);
Data(0x33);
Data(0x3E);
Data(0x38);
Data(0x12);
Data(0x12);
Data(0x28);
Data(0x30);
Command(0xE1);
Data(0xF0);
Data(0x07);
Data(0x0A);
Data(0x0D);
Data(0x0B);
Data(0x07);
Data(0x28);
Data(0x33);
Data(0x3E);
Data(0x36);
Data(0x14);
Data(0x14);
Data(0x29);
Data(0x32);
Command(0x21);
Command(0x11);
Command(0x29);
}
public void SetWindows(int xStart, int yStart, int xEnd, int yEnd)
{
Command(0x2A);
Data((byte)(((xStart) >> 8) & 0xff));
Data((byte)((xStart + 34) & 0xff));
Data((byte)((xEnd - 1 + 34) >> 8 & 0xff));
Data((byte)((xEnd - 1 + 34) & 0xff));
Command(0x2B);
Data((byte)((yStart) >> 8 & 0xff));
Data((byte)((yStart) & 0xff));
Data((byte)((yEnd - 1) >> 8 & 0xff));
Data((byte)((yEnd - 1) & 0xff));
Command(0x2C);
}
public void ShowImage(Image<Bgr24> image, int xStart = 0, int yStart = 0)
{
int imwidth = image.Width;
int imheight = image.Height;
var pix = new byte[imheight * imwidth * 2];
for (int y = 0; y < imheight; y++)
{
for (int x = 0; x < imwidth; x++)
{
var color = image[x, y];
pix[(y * imwidth + x) * 2] = (byte)((color.R & 0xF8) | (color.G >> 5));
pix[(y * imwidth + x) * 2 + 1] = (byte)(((color.G << 3) & 0xE0) | (color.B >> 3));
}
}
SetWindows(0, 0, Width, Height);
DigitalWrite(DC_PIN, true);
for (int i = 0; i < pix.Length; i += 4096)
{
SpiWriteByte(pix.AsSpan(i, Math.Min(4096, pix.Length - i)).ToArray());
}
}
public void ShowImageBytes(byte[] pix)
{
SetWindows(0, 0, Width, Height);
DigitalWrite(DC_PIN, true);
for (int i = 0; i < pix.Length; i += 4096)
{
SpiWriteByte(pix.AsSpan(i, Math.Min(4096, pix.Length - i)).ToArray());
}
}
public void Clear()
{
var buffer = new byte[Width * Height * 2];
Array.Fill(buffer, (byte)0xff);
Thread.Sleep(20);
SetWindows(0, 0, Width, Height);
DigitalWrite(DC_PIN, true);
for (int i = 0; i < buffer.Length; i += 4096)
{
SpiWriteByte(buffer.AsSpan(i, Math.Min(4096, buffer.Length - i)).ToArray());
}
}
}
4. 图片处理的核心逻辑
我是采用开源的ImageSharp这个库进行的图片处理，这个库可以解析图片或者直接绘制图形之类的，是个比较火的库。
使用它将普通的Bgra32转成Bgr24然后通过驱动里的ShowImage方法，将图片转成RGB565的数据在屏幕初始化之后，直接传输到SPI就可以了，注意事项，SPI一次最多传输4096字节，所以要分段传输。
图片处理核心代码如下：
public void ShowImage(Image<Bgr24> image, int xStart = 0, int yStart = 0)
{
int imwidth = image.Width;
int imheight = image.Height;
var pix = new byte[imheight * imwidth * 2];
for (int y = 0; y < imheight; y++)
{
for (int x = 0; x < imwidth; x++)
{
var color = image[x, y];
pix[(y * imwidth + x) * 2] = (byte)((color.R & 0xF8) | (color.G >> 5));
pix[(y * imwidth + x) * 2 + 1] = (byte)(((color.G << 3) & 0xE0) | (color.B >> 3));
}
}
SetWindows(0, 0, Width, Height);
DigitalWrite(DC_PIN, true);
for (int i = 0; i < pix.Length; i += 4096)
{
SpiWriteByte(pix.AsSpan(i, Math.Min(4096, pix.Length - i)).ToArray());
}
}
下面是主程序的代码内容,主程序是针对两个屏幕循环操作。
using SixLabors.ImageSharp;
using SixLabors.ImageSharp.PixelFormats;
using SixLabors.ImageSharp.Processing;
using System.Device.Pwm.Drivers;
using System.Device.Spi;
using Verdure.Iot.Device;
using var pwmBacklight = new SoftwarePwmChannel(pinNumber: 18, frequency: 1000);
pwmBacklight.Start();
string input2inch4Path = "LCD_2inch4.jpg";
string input1inch47Path = "LCD_1inch47.jpg";
using SpiDevice sender2inch4Device = SpiDevice.Create(new SpiConnectionSettings(0, 0)
{
ClockFrequency = 40000000,
Mode = SpiMode.Mode0
});
using SpiDevice sender1inch47Device = SpiDevice.Create(new SpiConnectionSettings(0, 1)
{
ClockFrequency = 40000000,
Mode = SpiMode.Mode0
});
using var inch24 = new LCD2inch4(sender2inch4Device, pwmBacklight);
inch24.Reset();
inch24.Init();
inch24.Clear();
inch24.BlDutyCycle(50);
using var inch147 = new LCD1inch47(sender1inch47Device, pwmBacklight);
//inch147.Reset();
inch147.Init();
inch147.Clear();
inch147.BlDutyCycle(50);
while (true)
{
using (Image<Bgra32> image2inch4 = Image.Load<Bgra32>("LCD_2inch.jpg"))
{
image2inch4.Mutate(x => x.Rotate(90));
using Image<Bgr24> converted2inch4Image = image2inch4.CloneAs<Bgr24>();
inch24.ShowImage(converted2inch4Image);
}
Console.WriteLine("2inch4 Done");
using (Image<Bgra32> image1inch47 = Image.Load<Bgra32>(input1inch47Path))
{
using Image<Bgr24> converted1inch47Image = image1inch47.CloneAs<Bgr24>();
inch147.ShowImage(converted1inch47Image);
}
Console.WriteLine("1inch47 Done");
using (Image<Bgra32> image2inch41 = Image.Load<Bgra32>(input2inch4Path))
{
using Image<Bgr24> converted2inch4Image1 = image2inch41.CloneAs<Bgr24>();
inch24.ShowImage(converted2inch4Image1);
}
Console.WriteLine("2inch41 Done");
using (Image<Bgra32> image1inch471 = Image.Load<Bgra32>("excited.png"))
{
using Image<Bgr24> converted1inch47Image1 = image1inch471.CloneAs<Bgr24>();
inch147.ShowImage(converted1inch47Image1);
}
Console.WriteLine("1inch471 Done");
}
//Console.ReadLine();
5. 同时控制两个屏幕的原理
首先我们需要将两个屏幕的除去CS的引脚进行并联，然后接到树莓派对应的引脚上，然后cs引脚分别接到树莓派的CE0，CE1引脚上，CEO对应BCM的8，CE1对应BCM的7。
2.4寸是CE0，1.47寸是CE1,大家根据代码检查接线。
这样我们通过操作不同的CS引脚选中对应的屏幕，速度足够快就像是操作两个屏幕一样。显示动画都没问题。
驱动源码地址
驱动验证
1. 硬件接线
微雪的文档里都有接线图，大家可以仔细对照。
注意事项 由于是两个屏幕，CS引脚分别接到上面说的引脚上面

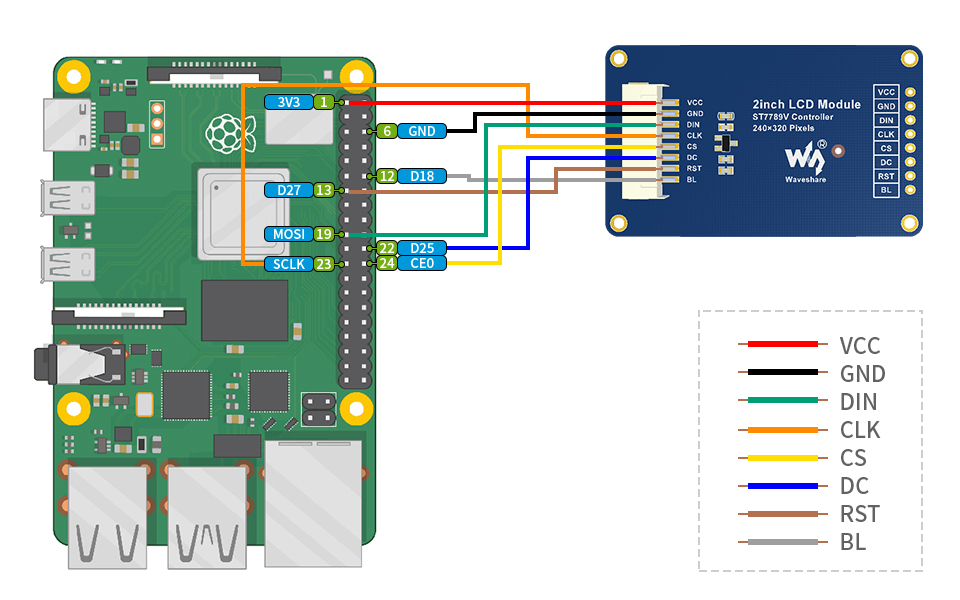

2.4寸接线图如下：

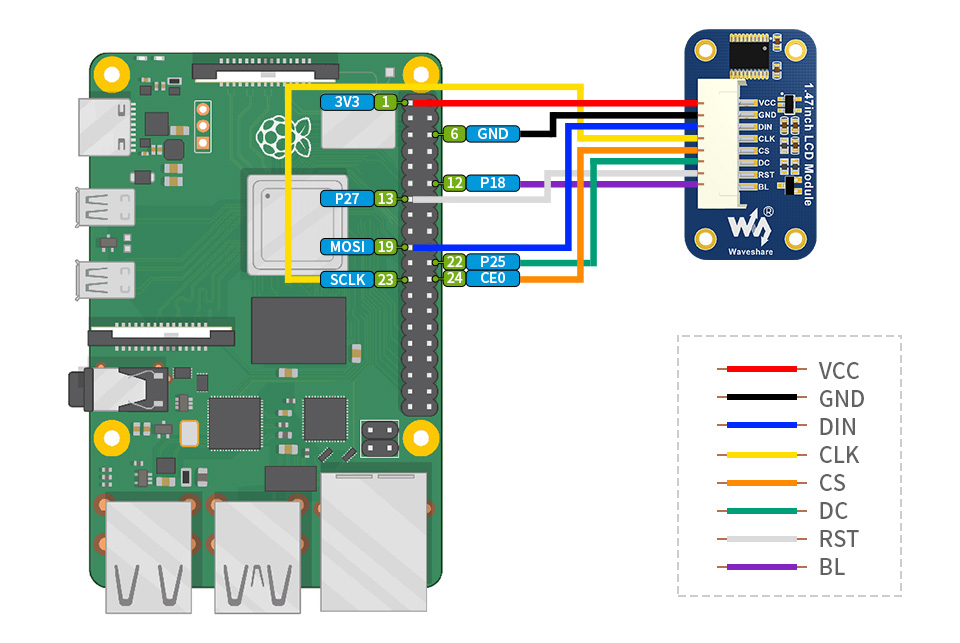

1.47接线图如下：
2. 树莓派运行程序
根据上一篇文章说的发布程序的方法，将程序发布上传到树莓派执行程序。

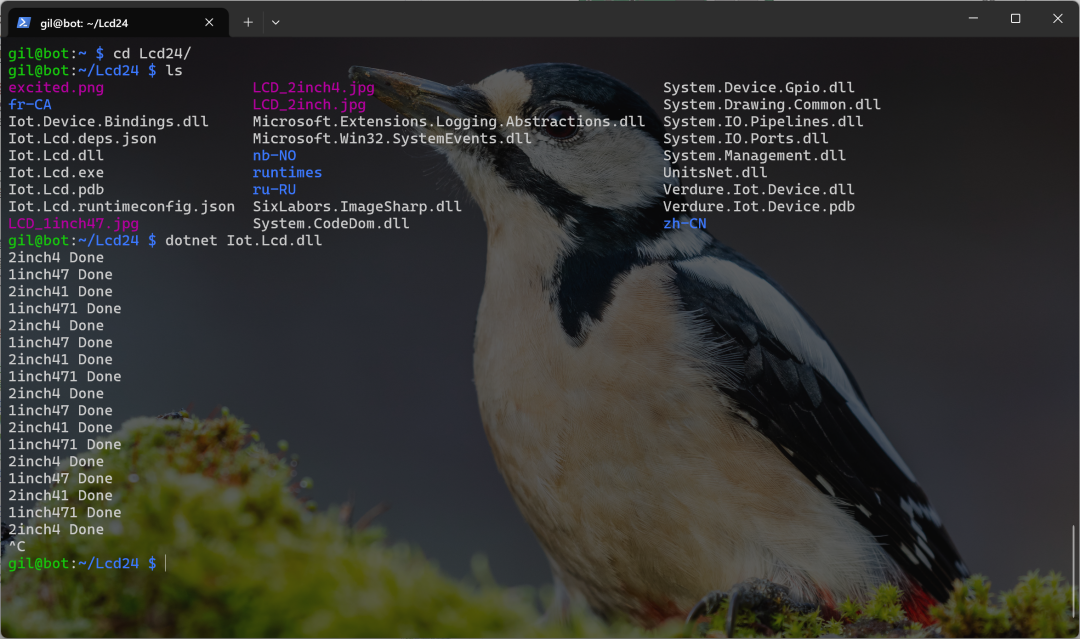

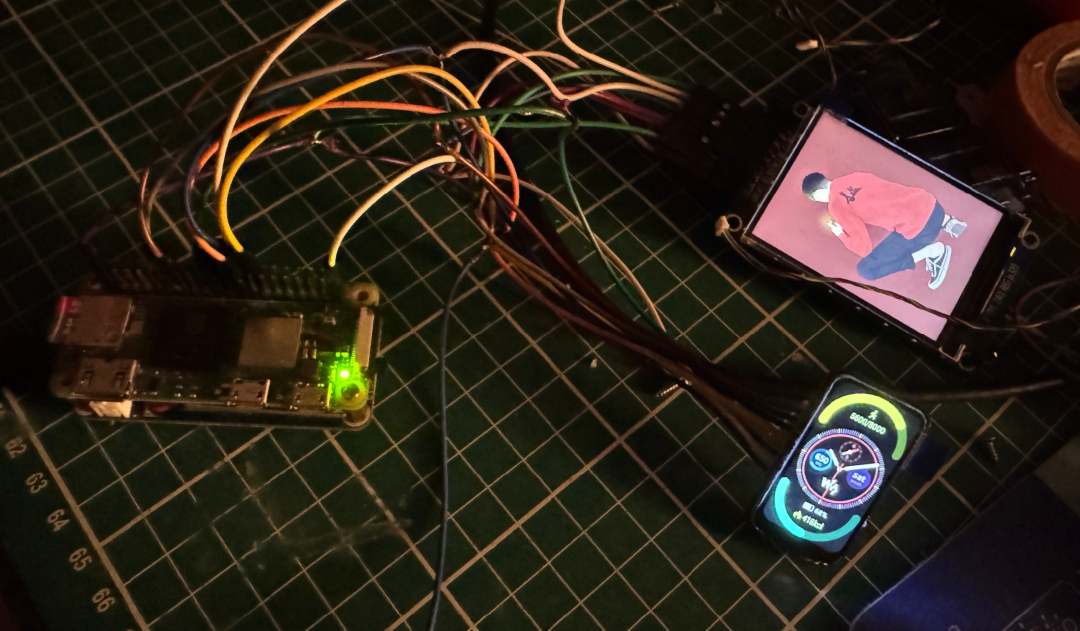

正常情况下，就可以看到屏幕交替刷新的画面了，如果大家做到这里，就基本上算是驱动测试完成了。
总结感悟
写这篇文章我也翻了下之前的一些概念之类的，也算是温习了一遍，感觉也跟着刷新了一些知识，用文档记录下一些东西，对于我们查找是很方便的事情，好记性不如烂笔头。
这篇文章的篇幅有点长，希望大家能够仔细的阅读，省的遗漏了一些内容导致大家操作失败，我很希望大家能够成功，并且能够做出一些有趣的东西。如果能够帮助到大家，我还是很开心的。
