matplotlib的常见使用

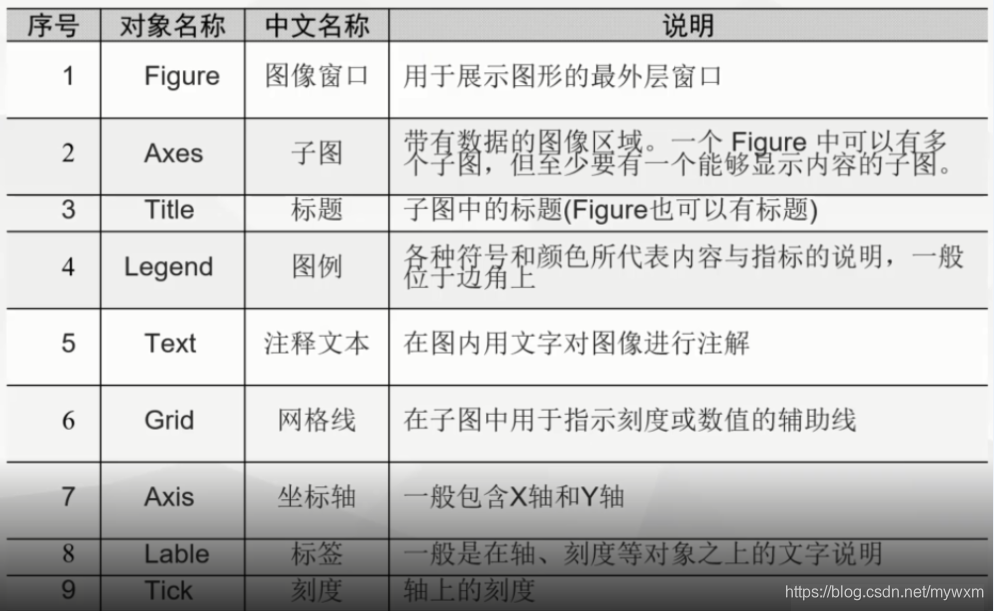

Matplotlib基本框架

Matplotlib是一个python的可视化程序库，可生成直方图，条形图，散点图，折线图等。

import matplotlib
import matplotlib.pyplot as plt   #pyplot是最重要的子包

设置绘图风格

plt.style.use(‘classic’) # 设置图像的风格为经典风格
plt.style.available查看所有可用风格，例如有‘bmh’、‘dark_background’

创建图像和坐标

fig=plt.figure（）#创建图像
ax=plt.axes（）#创建坐标轴对象
fig，ax=plt.subplots（）#同时创建出图像和坐标

设置坐标轴的上下限

ax.set_xlim(min,max)
ax.set_ylim(min,max)

设置图像标题

plt.title(“title_name”)
ax.set_title(“title_name”)

设置坐标轴标签

ax.set_xlabel(“label_name”)
ax.set_ylabel(“label_name”)

设置图例

plt.legend([“y=100x+10”,“y=2^x”],loc=‘upper left’)#在左上角显示图例
ax.legend([line1,line2,line3],[“label1”,“label2”,“label3”],loc=‘lower right’)
添加文字
ax.text(x,y,s) #在（x，y）坐标处添加文字串s

添加注释

ax.annotate(“annotation”,xy=(1,2),xycord=‘axes fraction’,xytext=(2,3),textcoord=‘axesfraction’,arrowprops=dict(arrowstyle="->"))
#(x,y)为箭头的位置，xycoords为箭头的坐标体系，textcoords为注释文字的坐标位置，xytext为注释文字的起始坐标

隐藏边框

ax.spines[“top”].set_visible(False) #隐藏上边框
#同理，隐藏下边框，左和右边框“bottom”，“left”，“日冠花t”

隐藏坐标轴

ax.set_xticks([])#隐藏x刻度和刻度值
ax.xaxis.set_major_formatter(plt.NullFormatter())#只需隐藏刻度值，同时保留刻度

设置坐标轴刻度和刻度标签

ax.set_xticks([1,2,3])
ax.set_xticklabels([“one”,“two”,“three”])

创建多个图像

ax1=fig.add_axes([left,bottom,width,height])

支持中文

matplotlib.rcParams[‘font.sans-serif’]=[‘SimHei’]#细黑体

保存图像

fig.savefig(‘file_name.png’)
#必须放在plt.show（）之前
直方图
pyplot.bar(x,height,width=0.8,bottom=None,*,align=‘center’)

简单的直方图代码

import numpy as np
import matplotlib.pyplot as plt

plt.style.use("dark_background")
fig,ax=plt.subplots()
ax.set_title("square numbers")
x=np.array([1,2,3,4,5,6,7,8,9,10])
y=x*x*x
plt.bar(x,y)
plt.bar(x,y,color='r')
for a,b in zip(x,y):# 在直方图上显示数字，plt.text在对应位置添文字说明来生成相应的数字标签
    #  而for循环也保证了每一个柱子都有标签
    #  其中，a, b+0.2表示在每一柱子对应x值、y值上方0.2处标注文字说明，'%.0f' % b,代表标注的文字，即每个柱子对应的y值
    #  ha='center', va= 'bottom'代表horizontalalignment（水平对齐）、verticalalignment（垂直对齐）的方式，fontsize则是文字大小
    plt.text(a,b+0.2,'%d'%b,ha='center',va='bottom',fontsize=20)

plt.show()
