嵌入式学习day50-硬件-IIC

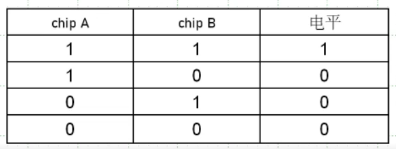

1. 线与特性是什么

当总线上的引脚输出高电平时，总线上的电平高低，由通信中的对方决定，与运算

2. start信号与stop信号是什么样的

在I2C通信中，起始信号（Start Condition）和停止信号（Stop Condition）用于标识数据传输的开始和结束。

• Start信号（起始条件）：

  • 由主设备发起，用于标识一次通信的开始。

  • 时序：SDA在SCL为高电平时从高电平跳变到低电平，表示数据传输开始。

  • 起始信号只能由主设备发出，外设无法主动发起起始信号。

• Stop信号（停止条件）：

  • 由主设备发起，用于标识通信的结束。

  • 时序：SDA在SCL为高电平时从低电平跳变到高电平，表示数据传输结束。

  • 停止信号也是由主设备发出，表示此次传输完成，I2C总线恢复为空闲状态。

3. 简述IIC通信时序

I2C通信时序的过程包括从设备地址传输、数据传输、应答位的处理等。以下是I2C单字节数据传输的简要时序：

时序步骤：

1. 起始条件（Start Condition）：

   • 主设备发起起始信号，SDA从高电平变为低电平，同时SCL保持高电平。

2. 设备地址和读/写控制位：

   • 主设备发送从设备的7位地址，后面加上读写控制位（0表示写，1表示读）。例如，要向地址为0x50的从设备写数据，发送的字节是0xA0（0x50左移1位，加上写控制位0）。

   • 从设备接收到地址后，会发送应答位（ACK）确认接收。

3. 数据传输：

   • 主设备向从设备传输数据字节。每个字节传输后，从设备会发送应答位（ACK），表示成功接收到数据。

4. 应答位（ACK/NACK）：

   • 每个字节传输后，接收方（从设备）发送ACK信号（ACK=0表示成功接收），如果数据接收失败，则发送NACK（NACK=1）。

5. 停止条件（Stop Condition）：

   • 数据传输完成后，主设备发出停止信号，SDA从低电平变为高电平，SCL保持高电平。停止信号表明此次通信结束，I2C总线恢复为空闲状态。
