PLC、触摸屏、上位机之间如何实现无线数据交互功能？

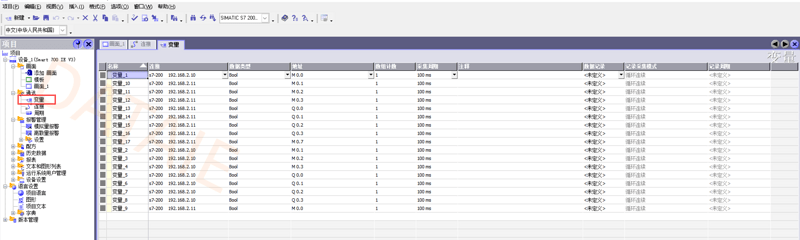

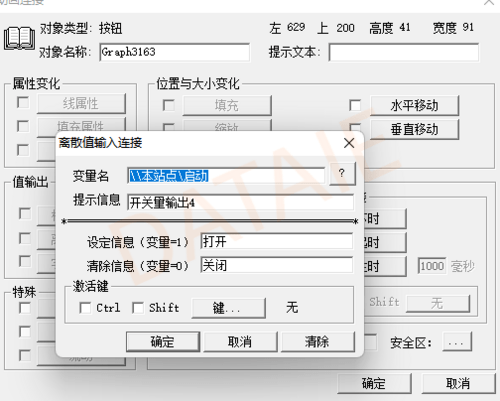

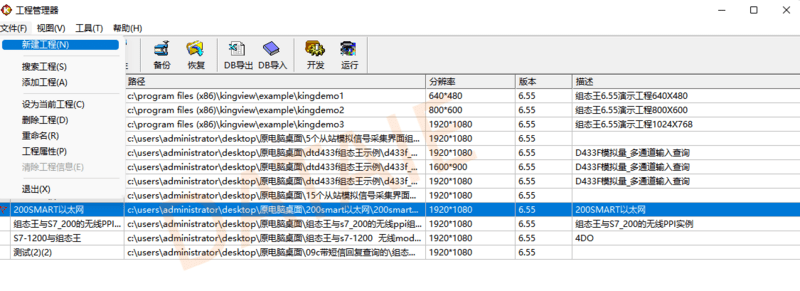

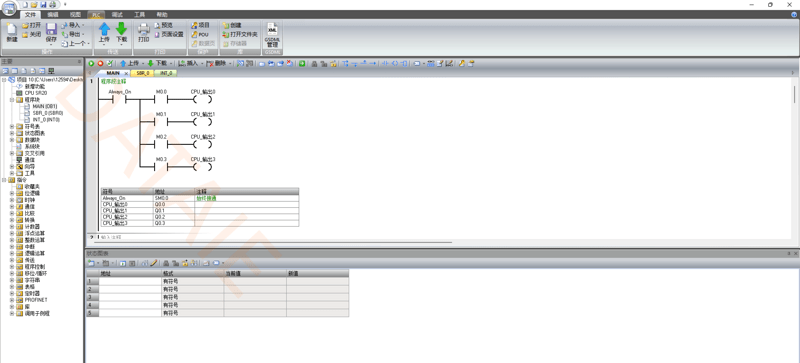

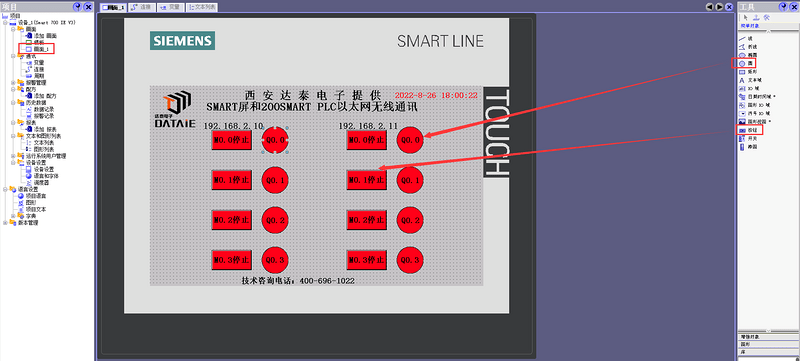

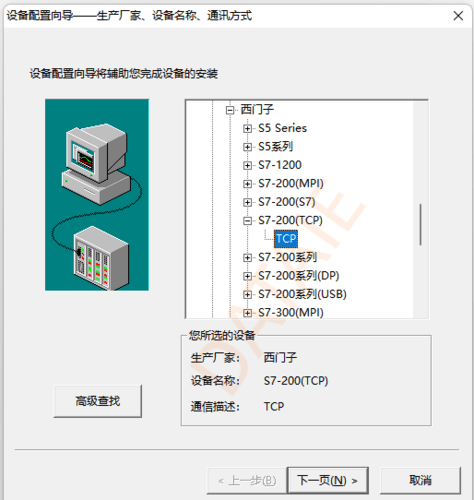

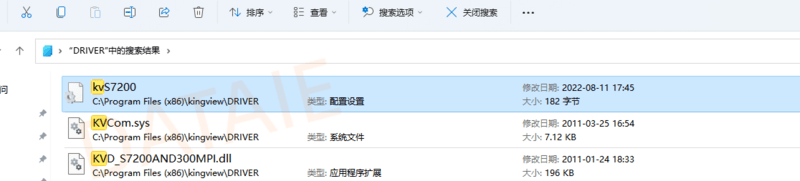

本文以组态王与西门子触摸屏和2台西门子S7-200SMART为例，介绍组态王、触摸屏与多台 PLC在Profinet协议下的自组网无线通信实现过程。在本方案中采用了西门子PLC无线通讯终端——DTD418M，作为实现无线通讯的硬件设备。我们无需更改网络参数和原有程序，也不必了解协议细节，通过欧美系PLC专用无线通讯终端-- DTD418M，即可直接替换组态王与PLC之间有线以太网通讯，且稳定方便的实现PLC无线以太网通讯。

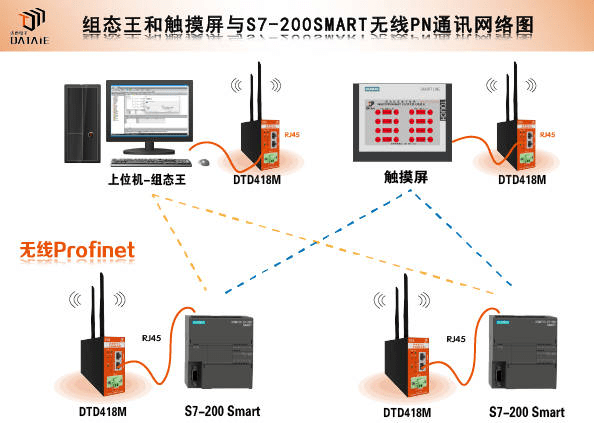

无线网络图 ▼

测试设备与参数：

● 西门子PLC型号：S7-200Smart × 2台

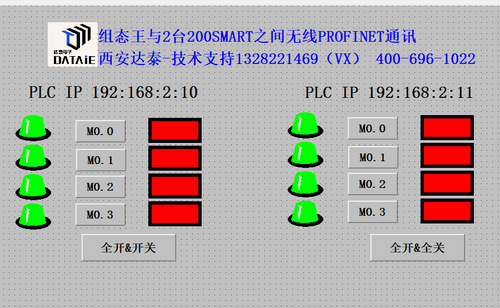

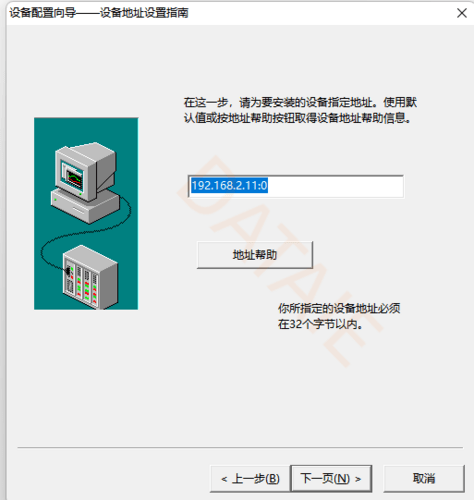

● 上位机：组态王6.55 × 1台

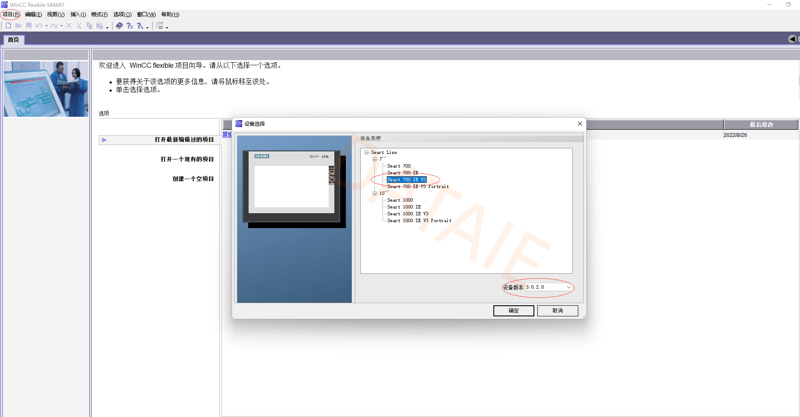

● 西门子触摸屏： SMART 700 IE V3 × 1台

● 无线通讯终端：DTD418MB × 4块

● 主从关系：2主2从

● 通讯接口：RJ45接口

● 供电：12-24VDC

● 通讯协议：Profinet协议

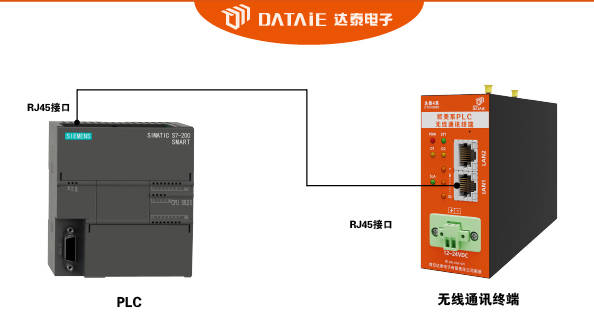

接线方式：

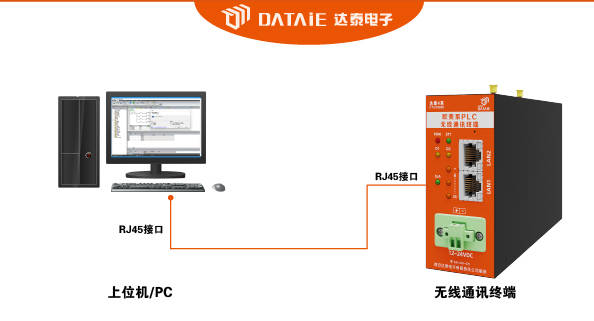

1、上位机与DTD418M接线：

用一根通讯线，一端接入DTD418M的RJ45接口，另一端接入上位机的RJ45接口。

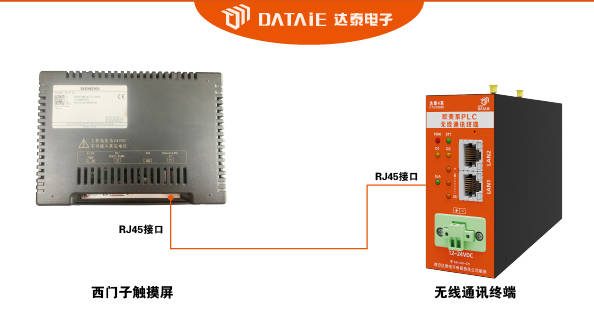

2、触摸屏与DTD418M接线：

用一根通讯线
