论文阅读：“Feature-metric Registration: A Fast Semi-supervised Approach for Robust PointCloud”

Abstract

这篇文章提出了一个快速的 feature-metric 点云配准框架，它通过最小化无对应关系的特征度量投影误差（feature-metric projection error）来优化配准过程。与几何投影误差（geometric projection error）相比，特征度量投影误差的优点是不受噪声、异常值和密度差异的影响。而且由于不需要寻找点对应关系，这种方法的速度也更快。

feature-metric 的原理是，如果点云对齐得非常好，特征差异就会最小。研究人员采用半监督或无监督的方法来训练所提出的方法，这种方法只需要有限的有标签配准数据，甚至不需要有标签配准数据。实验证明，与 SOTA 相比，该方法具有更高的准确性和鲁棒性。此外，实验结果表明，所提出的方法能处理明显的噪声和密度差异，并能解决同源和跨源点云配准问题。

Introduction

大多数 SOTA 的点云配准方法都是采用几何投影误差（geometric projection error），核心步骤分两步：

• 对应点搜索
• 估计变换矩阵

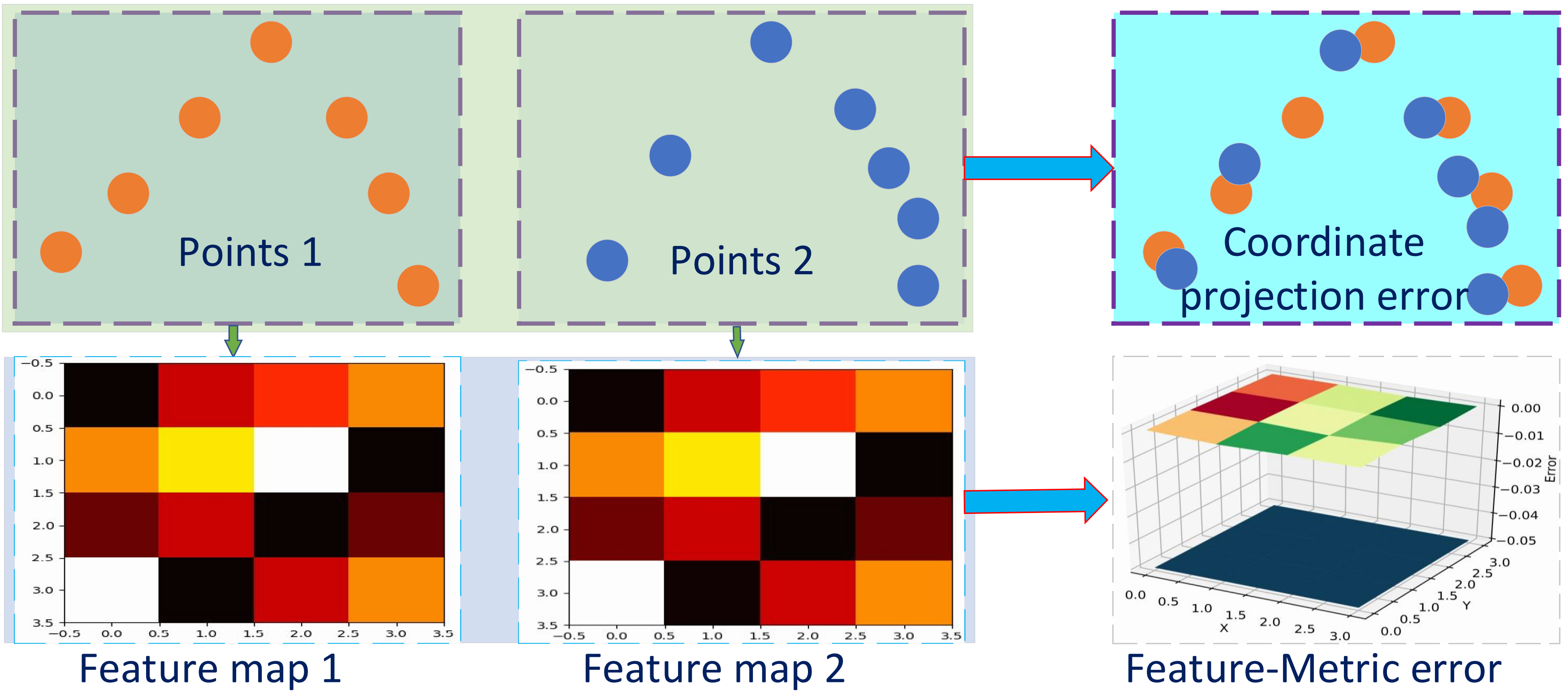

如图所示，第三列上方是点云 1 和点云 2 的最优配准结果（手动对齐），但这样的结果靠现有的两步骤方法是很难实现的，因为它们没有点到点的对应关系。即使使用软对应（软对应点是学习到的潜在空间中基于点相似度的目标点的加权和）也很难解决。而本文基于特征度量投影误差的方法可以实现最优配准，因为它优化的是特征差异，当特征差异最小时意味着达到了最优配准。

本文提出的方法包含两个模块：编码器和多任务分支（multi-task branches）。编码器提取输入点云的特征。对于多任务分支，第一个分支基于编码器-解码器架构，以无监督的方式来对编码器进行训练。该分支的目的是，如果同一点云的两个 copies 发生空间变换，则其特征应不同；如果变换被移除，则其特征必须相同。第二个分支则用来进行配准，通过最小化特征差异估计出两个输入点云的变换矩阵。

Feature-metric Point Cloud Registration

Problem Formulation

给定两个点云 $P\in {\mathbb{R}}^{M\times 3}$ 和 $Q\in {\mathbb{R}}^{N\times 3}$，配准的目的是找到一个可以最优配准两个点云的刚体变换参数 $g$（包含旋转矩阵 $R\in \mathcal{S}\mathcal{O}(3)$ 和平移向量 $t\in {\mathbb{R}}^3$）：
$$\underset{R\in \mathcal{S}\mathcal{O}(3),t\in {\mathbb{R}}^3}{\mathrm{argmin}}\Vert r(F(P),F(RQ+t)){\Vert }_2^2$$ 其中 $r(F(P),F(RQ+t))=\Vert F(P)-F(RQ+t){\Vert }_2$ 就是要优化的特征度量投影误差。$F(P)\in {\mathbb{R}}^K$ 是点云 $P$ 的特征，$K$ 是特征维度（文章中 $K=1024$），$F$ 就是我们刚刚提到的用来提取特征的第一个编码器模块。

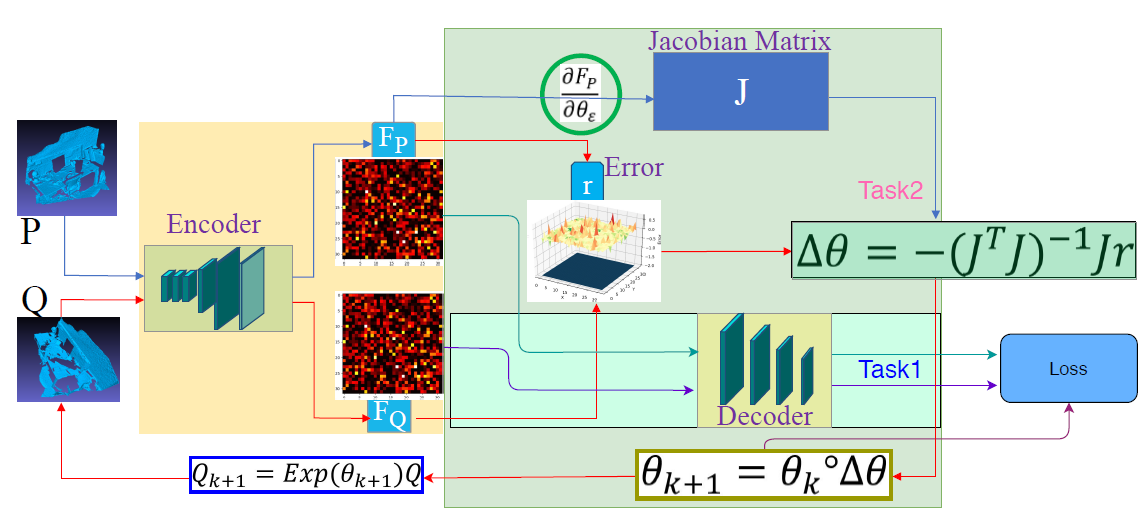

这篇文章提出的方法其实就是为了求解上述最优化方程。整体框架如下图所示：

首先提取出输入点云的 rotation-attentive 特征，这两个特征作为下面的多任务模块的输入。在第一个分支（Task 1），解码器以无监督的方式来训练编码器模块；而在第二个分支（Task 2），则会计算投影误差 $r$，并通过最小化特征差异来估计最优变换矩阵。变换估计会迭代运行，每步的变换增量（increment $△\theta$）通过 IC（inverse compositional）算法得到：
$$△\theta =(J^{T}J{)}^{-1}(J^{T}r)$$ 其中 $J=\frac{\partial r}{\partial \theta }$ 是 $r$ 关于变换参数 $\theta$ 的雅可比矩阵。

Encoder

编码器模块的目的是学到一个可以提取输入点云特征的函数 $F$。编码器生成的特征应具有旋转注意力（rotation-attentive），以便在估计变换的过程中反映旋转差异。参照 PointNet，特征是由两个 mlp 层和一个 max-pool 层提取的。文章舍弃了输入变换层和特征变换层，以使特征能够捕捉到旋转差异。

Multitask Branches

特征提取之后，下一步是特征学习及点云的变换估计。估计直接通过最小化特征度量投影误差而不需要搜索对应点。

Encoder-Decoder Branch (Task1)

在编码器模块生成区别性特征之后，研究人员用了一个解码器来从特征中恢复出 3D 点云。这个编码器-解码器分支可以以无监督的方式来进行训练，以帮助编码器模块生成对旋转敏感的区别性特征。

对于同一点云的两个不同旋转过的 copy，解码器应能通过编码器模块生成的特征分别恢复出对应的两个 copy。

解码器包括 4 层全连接层，激活采用 LeakyReLU，输出和输入点云的维度是相同的。

Feature-metric Registration Branch (Task2)

特征度量投影误差定义为

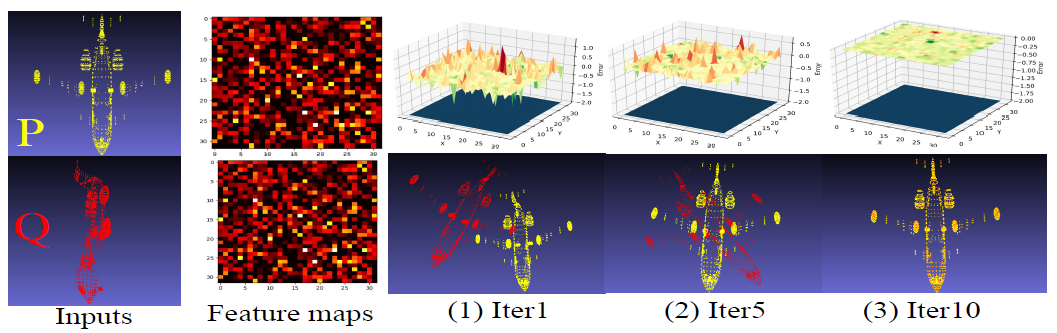

$$r=\Vert F(P)-F(g\cdot Q){\Vert }_2^2$$ 下图可视化了从编码器模块中提取出的特征图及优化的迭代过程。

Loss functions

Chamfer loss

编码器-解码器分支以无监督的方式进行训练，Chamfer loss 如下所示：
$$\begin{array}{rl}los{s}_{cf}& =\sum _{p\in A}\sum _{i=1}^N\underset{q\in S^{\ast }}{\min }\Vert {\varphi }_{{\theta }_i}(p;x)-q{\Vert }_2^2\\ & +\sum _{q\in S^{\ast }}\underset{i,in1\dots N}{\min }\underset{p\in A}{\min }\Vert {\varphi }_{{\theta }_i}(p;x)-q{\Vert }_2^2\end{array}$$ 其中，$p\in A$ 是从单位方 $[0,1{]}^2$ 上采样的点集，$x$ 是点云特征，${\varphi }_{{\theta }_i}$ 是 MLP 参数的第 $i$ 个部分，$S^{\ast }$ 是原始的输入 3D 点。

Geometric loss

几何损失函数的目的是最小化估计的变换矩阵（$g_{est}$）和变换矩阵真值（$g_{gt}$）之间的差异。损失函数如下
$$los{s}_{pe}=\frac{1}{M}\sum _{i=1}^M{\Vert f(g_{est}\cdot P)-f(g_{gt}\cdot P)\Vert }_2^2$$

Experiments

ModelNet40 数据集：训练过程中，刚体变换 $T_{gt}$ 随机生成，其中旋转在 $[0,45]$ 范围内，平移则在 $[0,0.8]$ 范围内。

7Scene 数据集：包含 7 个室内场景（Chess, Fires, Office, Heads, Pumpkin, Redkitchen, Stairs）。296 scans 用来训练，57 scans 用来测试。旋转和平移分别被初始化到 $[0,60]$ 和 $[0,1.0]$ 范围内。

Reference

[1] Huang, X. , Mei, G. , & Zhang, J. . (2020). Feature-metric registration: a fast semi-supervised approach for robust point cloud registration without correspondences.
