在Halcon中，通过C++进行图像处理时，发现调用GenImage1生成图像后，先前创建的区域（如GenCircle生成的圆）会变得异常。问题在于GenImage1必须在创建ROI之前执行，以确保ROI与图像数据关联正确。调整代码顺序后，问题得到解决，ROI生成和操作恢复正常。

Halcon联合C++编程

问题1：从C++内存读图转换成HObject变量，使用GenImage1，从指向像素的指针创建一个图像:

如果是先生成了一个（GenCircle）圆区域，然后执行GenImage1，会使区域异常，区域没了。

// 先生成圆regionCircle1
HObject regionCircle1;
int CircleRow = // 972
int CircleCol = // 1180
int CircleRadius = // 100
GenCircle(&regionCircle1, CircleRow, CircleCol, CircleRadius);

GenImage1(&image, "byte", Image->width, Image->height, (Hlong)Image->image); // 作用是将C++中的内存转换为Halcon的图像类型

// 后生成圆regionCircle2
HObject regionCircle2;
GenCircle(&regionCircle2, 972, 1180, 100);

// 结果显示
HObject tempImage;
RegionToBin(regionCircle1, &tempImage, 255, 0, hv_Width, hv_Height);
WriteImage(tempImage, "png", 0, "E://1.png"); // 异常区域

RegionToBin(regionCircle2, &tempImage, 255, 0, hv_Width, hv_Height);
WriteImage(tempImage, "png", 0, "E://2.png"); // 正常区域

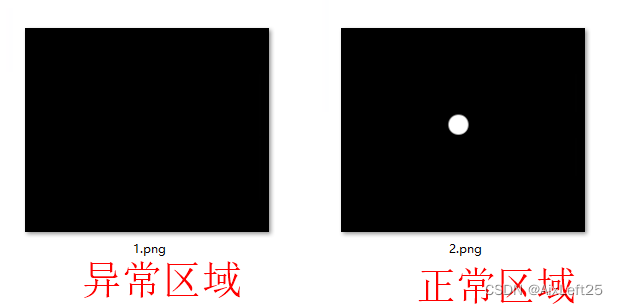

结果区域图：

修改代码：

// 这句话放到最前面
GenImage1(&image, "byte", Image->width, Image->height, (Hlong)Image->image); // 作用是将C++中的内存转换为Halcon的图像类型

// 生成圆regionCircle1
HObject regionCircle1;
int CircleRow = // 972
int CircleCol = // 1180
int CircleRadius = // 100
GenCircle(&regionCircle1, CircleRow, CircleCol, CircleRadius);

// 生成圆regionCircle2
HObject regionCircle2;
GenCircle(&regionCircle2, 972, 1180, 100);

// 结果显示
HObject tempImage;
RegionToBin(regionCircle1, &tempImage, 255, 0, hv_Width, hv_Height);
WriteImage(tempImage, "png", 0, "E://1.png"); // 调整后正常区域

RegionToBin(regionCircle2, &tempImage, 255, 0, hv_Width, hv_Height);
WriteImage(tempImage, "png", 0, "E://2.png"); // 正常区域

结论：生成ROI和调用要在GenImage1之后。
