前言

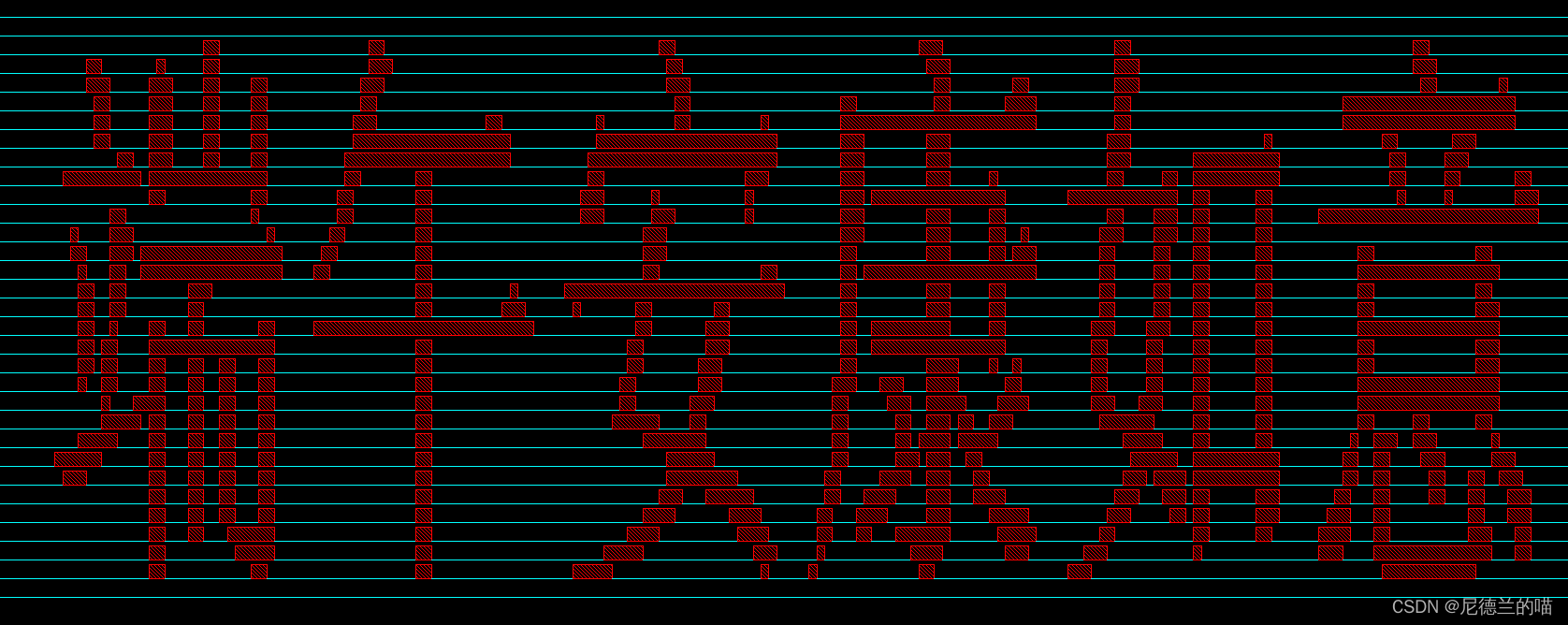

不务正业的我又开始整活啦，先祝福各位帅哥美女：

这次整个什么活呢~之前不是已经能在波形里写字了嘛，那么咱们进一步的在波形里画个粽子吧！

这次还是要用到之前的环境：

|献上祝福语波形生成器|

当然了，其实这个环境不是必须的，只有你有一个可以仿真出波形的sv环境，那么就ok啦！

分步实操

找到粽子

要想在波形里画粽子，你总得有个粽子的图，鉴于波形的表达能力太有限了，所以建议找个简笔画粽子来~比如说这个粽子.jpg：

 于是呢，我们就有了原始的素材：一个甜粽！

转换01点阵

在转换01点阵图之前呢，要先把图像压缩一下，要把高度压缩到32个像素（原因后面聊），宽度可以大一些，但是也别太大。所以压缩后的粽子大概是这样的：



针对这个小粽子转点阵。由于波形里1bit信号只有时钟状态：0/1/x/z，其中xz又不是特别好传递，因此我们最好使用只有01的点阵图。把jpg图像转换为01点阵图，通过python非常容易实现，大概30行代码：

#-*-coding:gb2312-*-

import sys
import os
import re
import matplotlib.pyplot as plt
import cv2
import numpy as np

def main():
	img_path = r"D:\MyWork\python\zongzi1.jpg"
	img_data = cv2.imread(img_path, cv2.IMREAD_GRAYSCALE) #只读取灰度，不读取色彩
	img_data = np.transpose(img_data) #转置一下

	tmp_list = []
	for row in img_data:
		for i in row:
			if int(i) >= 240: #0~255，纯白色为255,设置一个阈值归一化为0/1
				tmp_list.append("0")
			else:
				tmp_list.append("1")
		tmp_list.append("\n")

	with open("gogogo.txt", "w") as f:
		for tr in tmp_list:
			f.write(tr)
pass

if __name__ == '__main__':
	main()

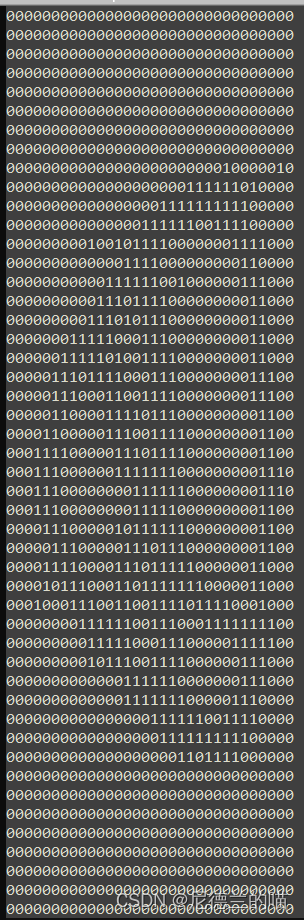

最后得到的点阵图长这样：

注意，这个粽子必须得是躺下的才行，因为后面环境里是一行一行的吃数据，然后转成32bit的信号，展开后就又称竖着的了~~

环境处理点阵图

接下来就是用前面提到的那个环境啦，当然不用也没关系，只要知道如何吃点阵图进仿真环境就可以了。把生成的点阵图命名为gogogo.cfg，放在了script/目录下，然后在环境里这样写：

    integer file;
    file = $fopen("../script/gogogo.cfg","r");
    while(!$feof(file))begin
        bit[32-1:0] value;
        $fscanf(file, "%b\n", value);
        `uvm_do_with(my_tr, {my_tr.gogogo == local::value;})
    end

这样就成功的把01点阵数据复制到my_tr.gogogo这个信号上去了。如果想话两个粽子怎么办呢？简单的很，就是把这段话复制一下，再生成一次就可以啦。

回过头看前面的一个问题，为啥高度（也就是后面环境处理时一个value的位宽）不能超过32bit呢？这个是我实践出真知，不知道是否和integer file指针有关或者和工具系统什么有关，如果超过32bit数据就吃的有问题，而且不止我这里出过这个问题，别人也反馈过类似的情况。所以我们就老老实实的画高度为32个像素点的粽子吧！

但是呢这样生成的粽子不够红火，怎么办呢？只要应用波形中x是红色的，z是黄色的这个特性，在driver中做这么一步操作：

this.vif.drv.gogogo<= 32'hxxxx_xxxx & pkt.gogogo;

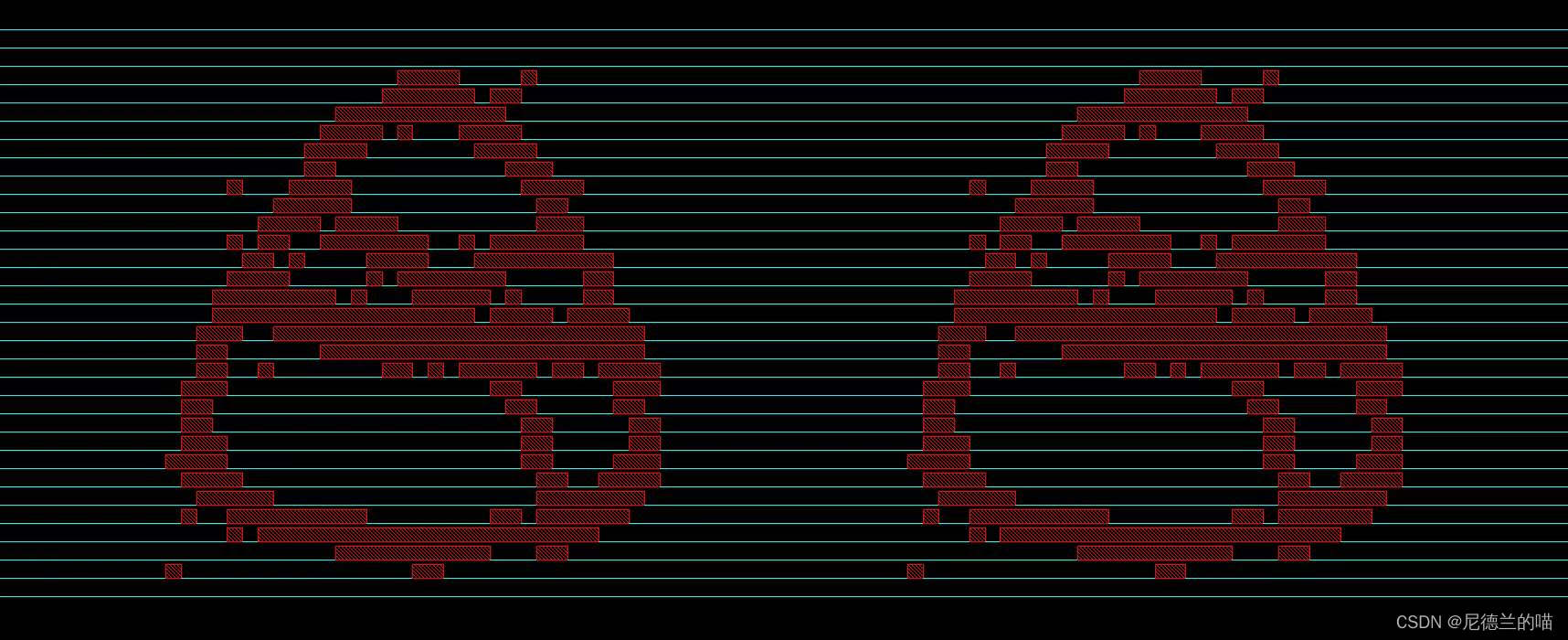

在xprop = vmerge情况下，x & 1 = x，x & 0 = 0，所以最后我们就得到了两个红红火火的甜粽子！
