缺角的检测准备

缺角检测

一、检测要求：
检测产品是否有缺角，缺角为不良品，输出一个信号。

二、硬件选择

1、500万黑白滚动快门相机

2、50mm定焦镜头

3、背光源

三、软件配置步骤

1、配置工具SGCfgTool

安装相机驱动测试相机可以正常使用之后退出驱动，

【通讯类型】选择“IO板”

【检测触发类型】选择“IO信号”

【相机设置】选择测试相机品牌，下面一行直接显示出已连接的相机，确定保存。

2、获取合适图像

打开SGVision，将相机和光源位置固定到合适位置，然后调节光圈和软件上的相机参数，获取适合检测用的最佳图像。

四、算法设置

1、新建项目配方

【配置】——【切换产品】【新建】，新建之后【切换至选中】——【关闭】新建配方成功。

2、添加参考图编辑算法

根据检测需求算法的大概思路为：

模板匹配——像素统计

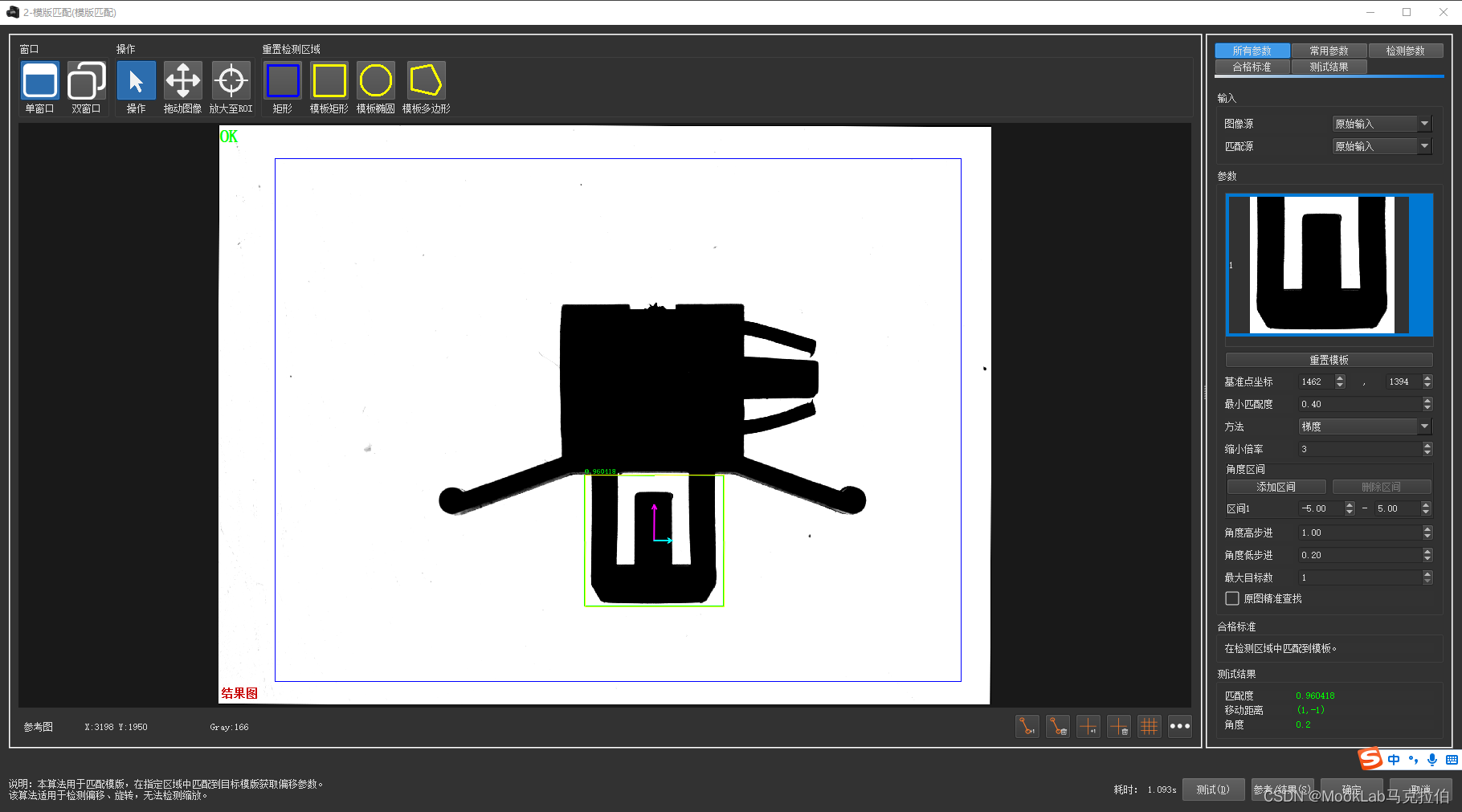

（1）模板匹配

因为产品角度变化不大直接使用模板匹配，加一些角度检测。在全部参数页面加±5度，使模板匹配位置更准确一些。

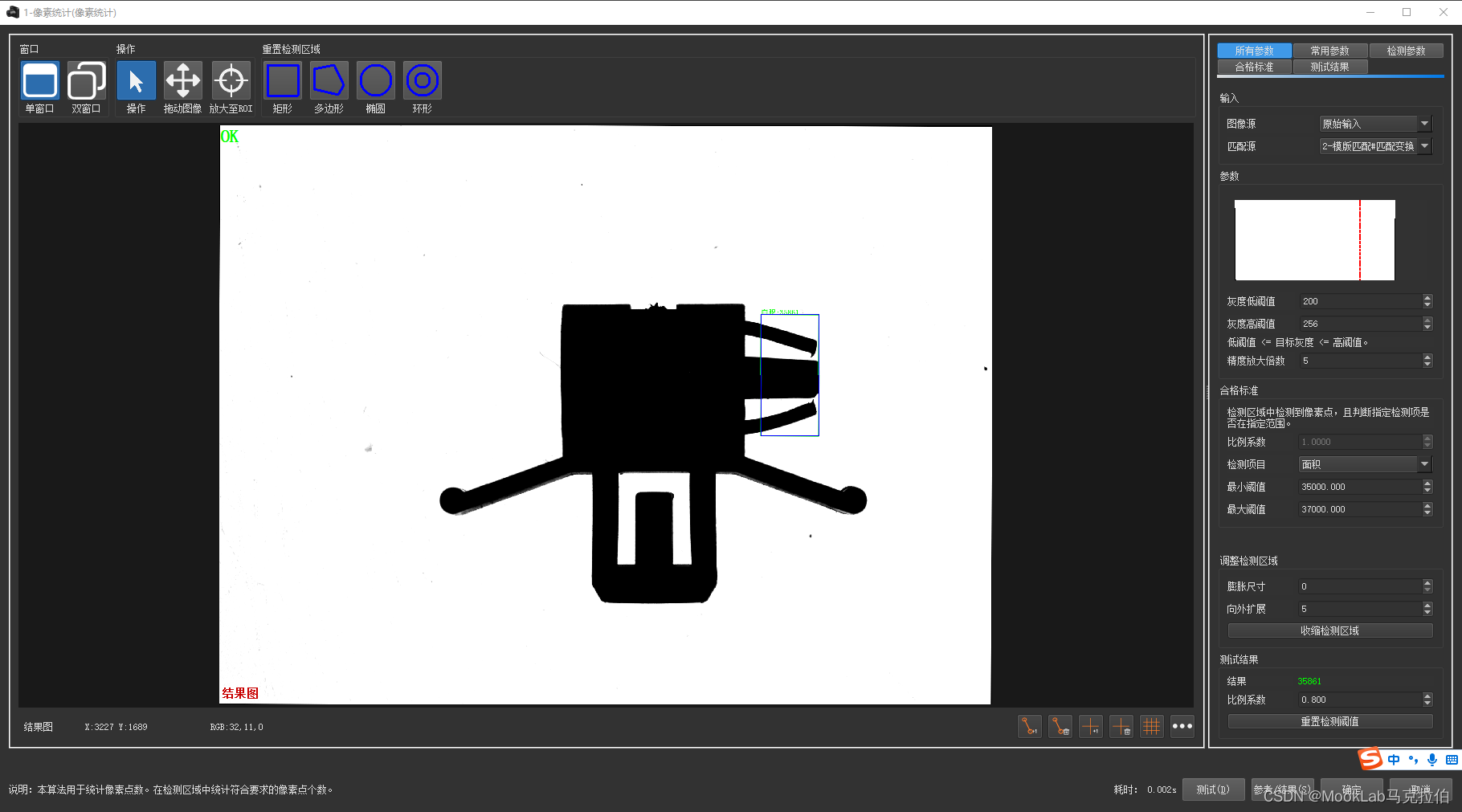

（2）像素统计

如果支角有缺失像素统计数值就会有变化。根据良品和不良品的像素数据设置合格标准。

五、输出设置

1、添加变量

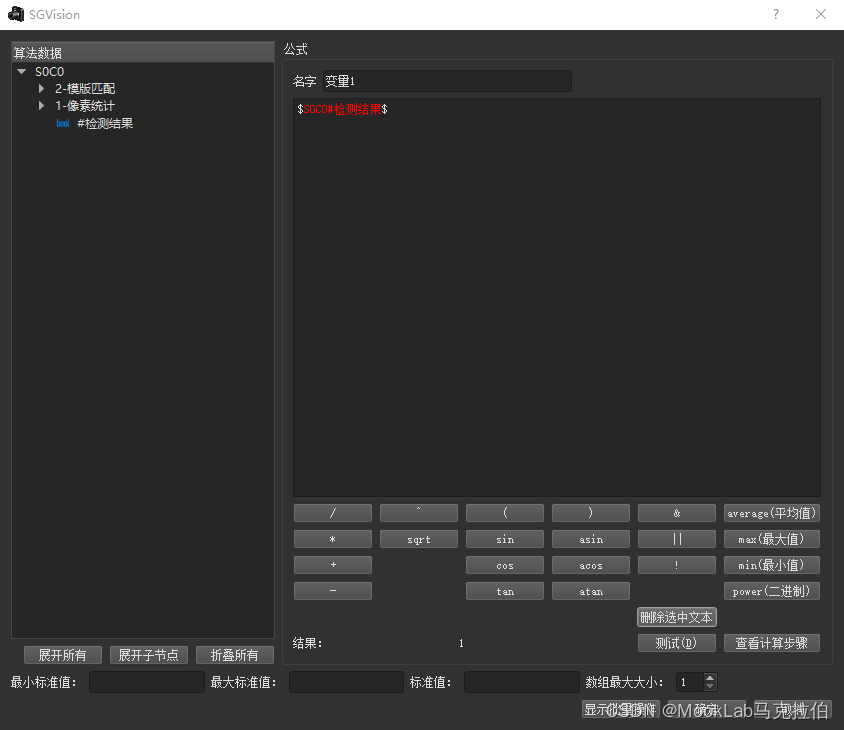

输出NG的检测结果。在【编辑全部算法】——【编辑变量】添加变量之后确定保存。

1. 输出信号

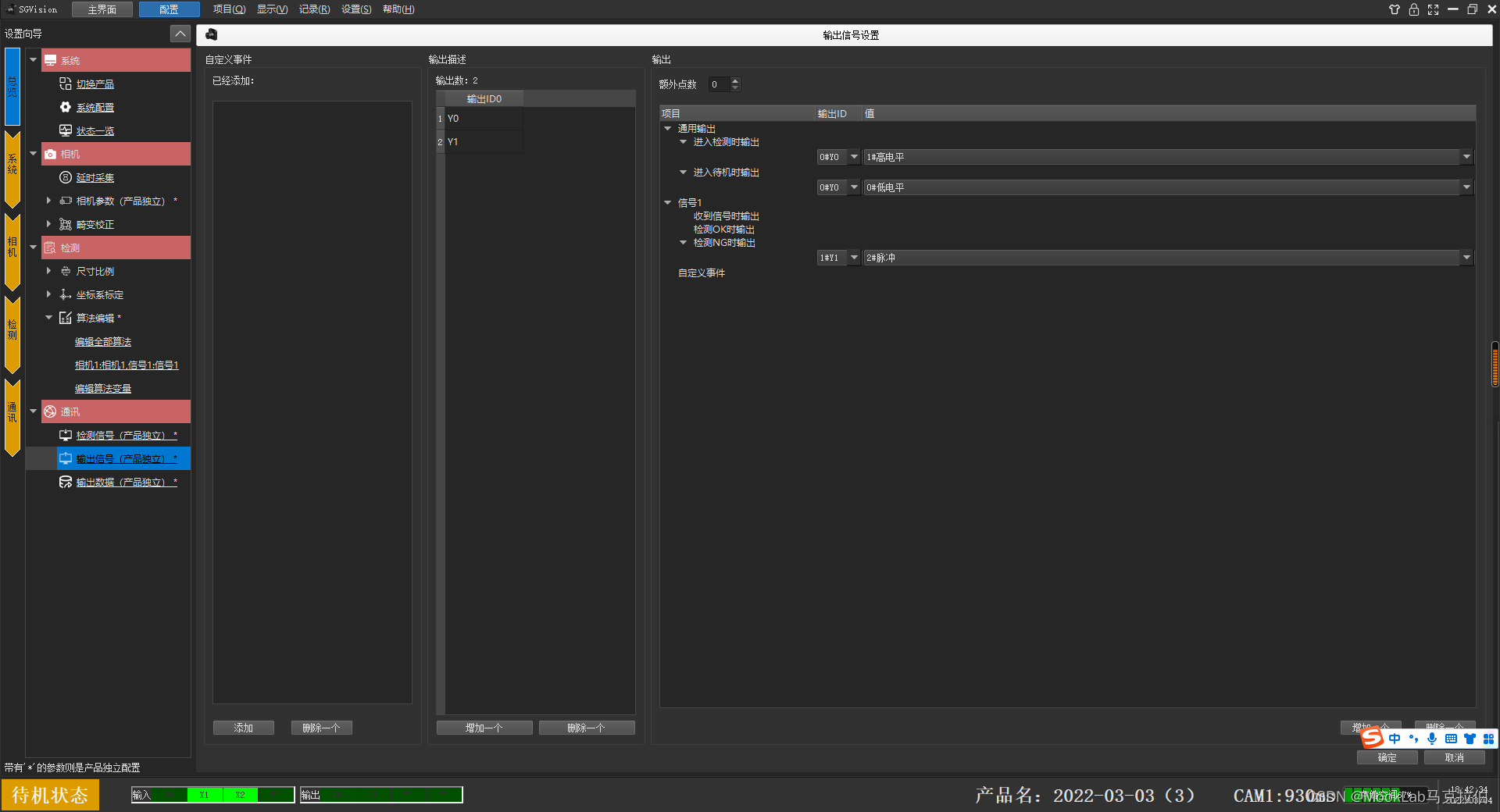

在【通讯】——【输出信号】中添加需要输出的信号。

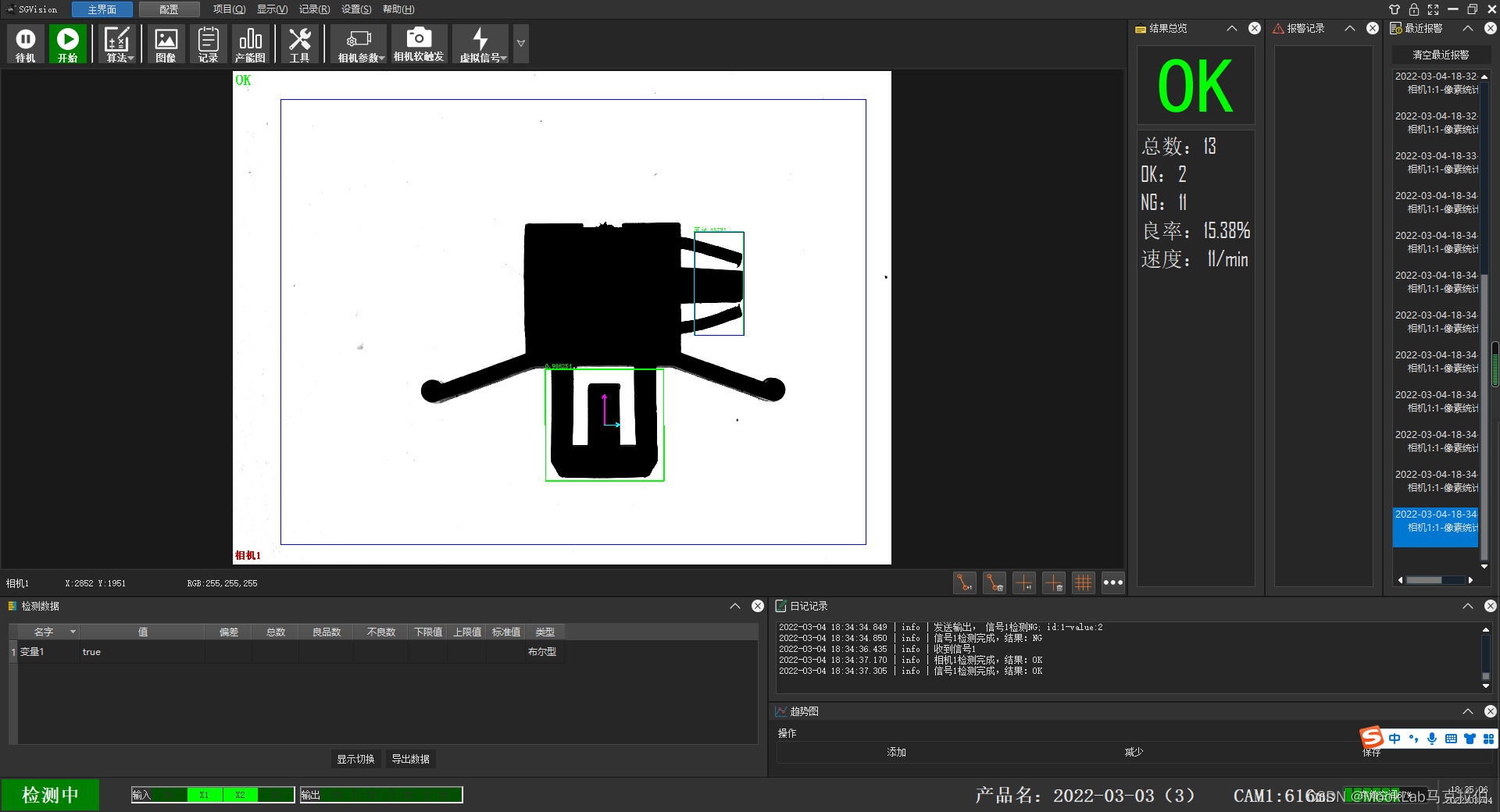

保存之后去主界面测试：
