梯形图及贝加莱编程环境介绍

特点:

  • 继电器控制电路符号化
  • 可视化编程语言
  • IEC61131标准(一个国际标准,各家公司都会符合这个标准)

使用环境

  • AS

梯形图语法

基本元素

左侧竖线:

  • 载流垂直电源导轨:电路(电流)从这里开始,向右延伸流动

触点:

  • 相当于接触器

变量名:

  • 每个触点关联的变量名

直线:

  • 电路中的导线,链接触点等元素

网络:

  • 有多个触点和线圈,每个项目都会有多个网络

执行顺序:

  • 从左向右,从上至下

基本逻辑(与、或及异或)

  • 异或

梯形图使用与实操演示

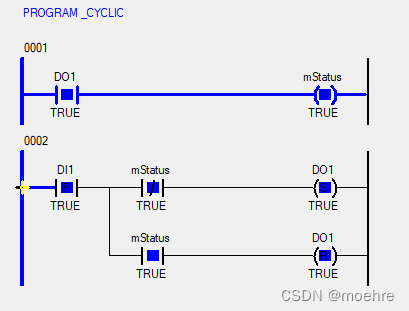

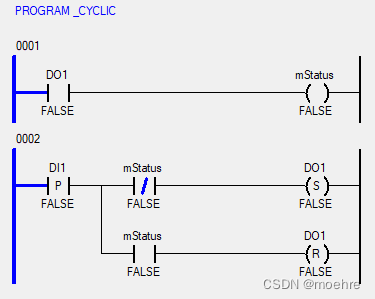

编写简单逻辑并诊断(Powerflow)

在这里插入图片描述
在这里插入图片描述

调用功能块和A

贝加莱的AutomationStudio中创建新项目并使用梯形图编程是一个系统工程,需要遵循一定的步骤和注意事项。首先,打开AutomationStudio软件,选择“文件”菜单中的“新建”来创建一个新项目。接着,根据项目需求选择合适的PLC硬件配置,并为其分配相应的I/O模块。然后,进入项目树视图,创建一个主程序块,并通过“编辑”菜单的“梯形图”选项打开梯形图编辑器。 参考资源链接:[贝加莱AutomationStudio入门指南:设置实战教程](https://wenku.youkuaiyun.com/doc/6cn3n6uj8y?spm=1055.2569.3001.10343) 在梯形图编辑器中,你可以使用多种工具箱中的符号和功能块来设计控制逻辑。基本的控制逻辑可以通过接触器、继电器、定时器和计数器等元素来实现。例如,为了创建一个简单的启动/停止电路,你需要一个开始按钮的接触器,一个停止按钮的接触器以及一个辅助继电器来保持电路的闭合状态。使用梯形图的线性和分支逻辑功能,可以很容易地模拟这些电气控制元素的功能。 为了更深入地掌握AutomationStudio的使用,建议参考《贝加莱AutomationStudio入门指南:设置实战教程》。本手册详细介绍了从项目创建到梯形图编程的所有基础操作,并提供了实际案例帮助理解。通过本手册的学习,你可以了解如何设置软件环境、安装注册、使用在线帮助以及进行变量管理,这些都是确保你项目成功的关键步骤。 参考资源链接:[贝加莱AutomationStudio入门指南:设置实战教程](https://wenku.youkuaiyun.com/doc/6cn3n6uj8y?spm=1055.2569.3001.10343)
