小提琴图（箱型图&核密度图）

每日掌握一个论文插图·小提琴图｜24-08-18

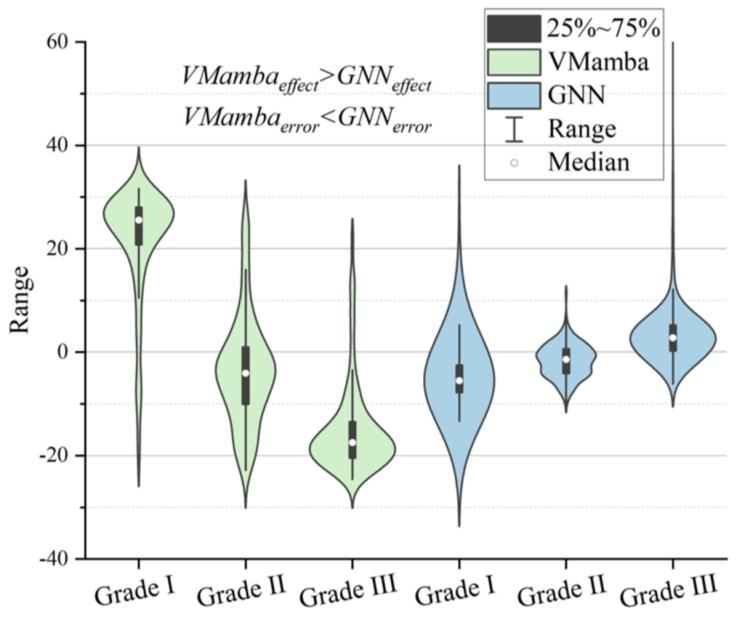

Fig. 3. ANOVA plots of the feature matrices of VMamba and GNN.

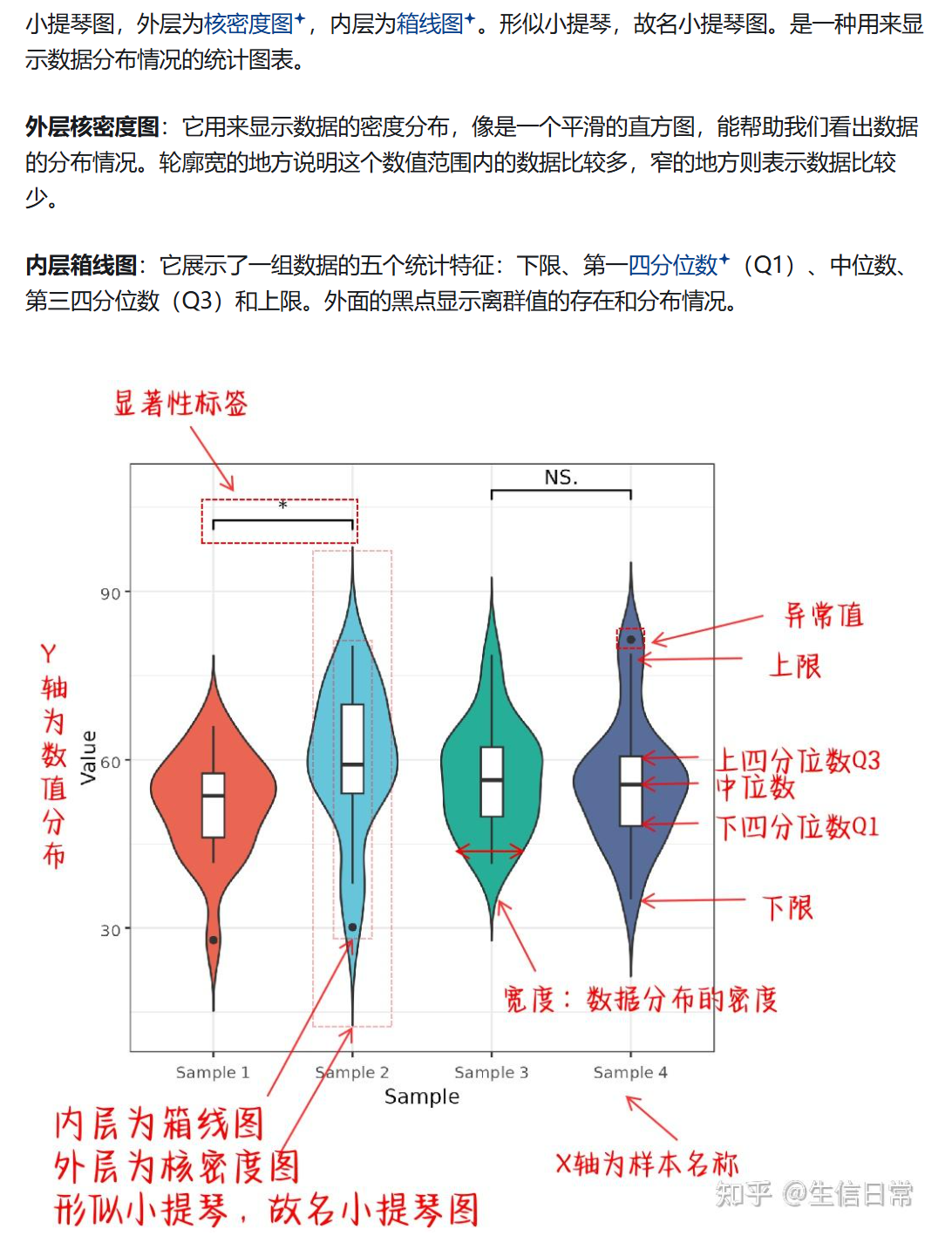

一、方差分析图、小提琴图

用于对比分析VMamba和GNN这两种方法在不同食管癌病理分级下的差异表现，结合了箱线图和核密度图的特点，能展示数据分布、中位数、波动范围等信息。

核心元素定义

• 黑色矩形（25%-75%）：代表四分位距IQR，即数据中25%-75%的值分布区间，用于衡量数据的离散或集中程度。
• 通过小提琴的胖瘦体现核密度，值越集中，小提琴越窄。值越分散，小提琴越宽。
• Range（误差线）:展示非异常数据的极值范围（正常值的最大值-最小值），反应数据整体波动。
• Median (白色圆点)：表示数据的中位数，是数据分布的中间位置指标。

横坐标与纵坐标

• 横纵坐标的值与分布是根据具体的任务来不同的。

总体解释

• [方差分析anova}https://zhuanlan.zhihu.com/p/57896471

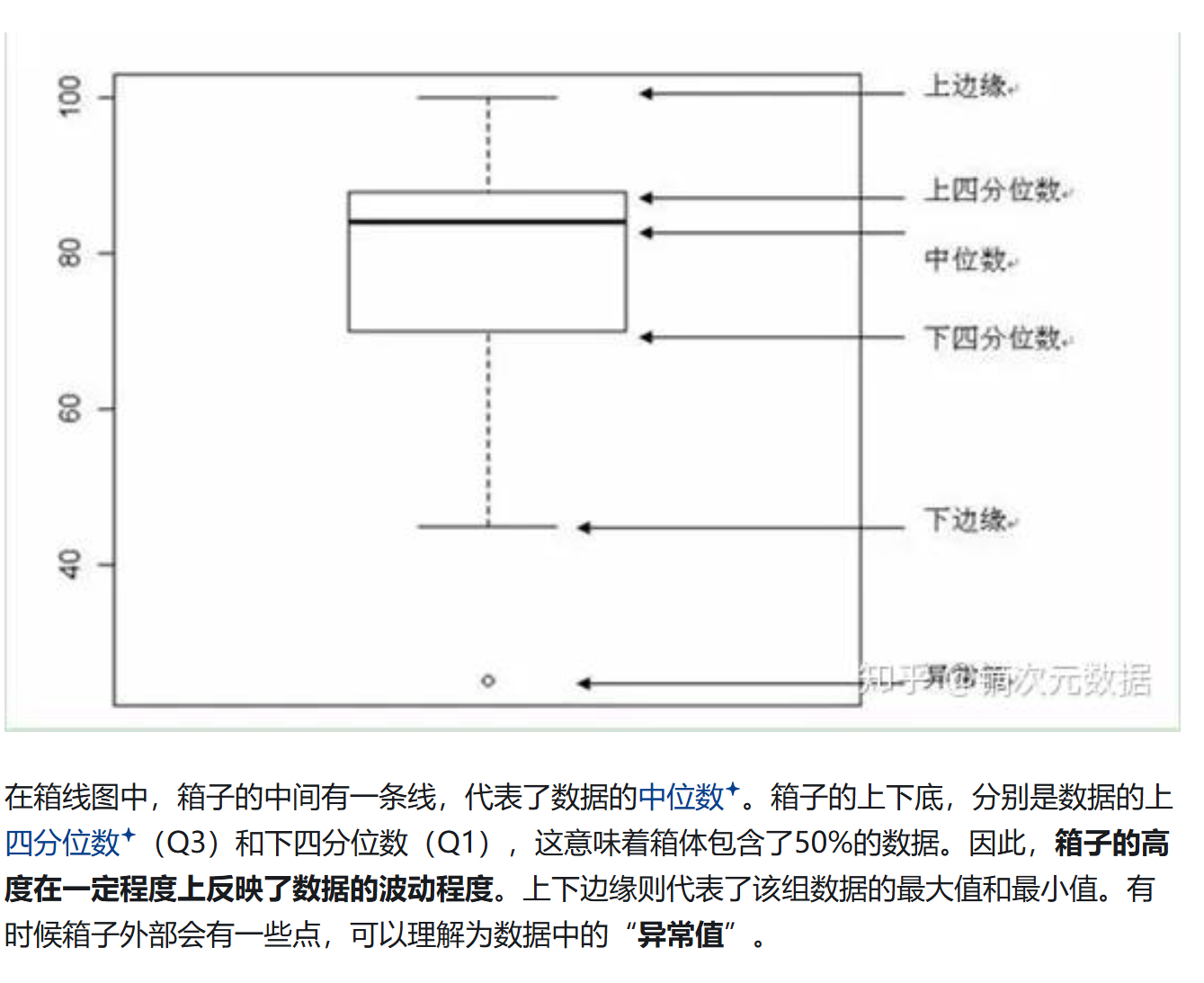

二、箱线图

[zhihu]https://zhuanlan.zhihu.com/p/426798602
箱线图，box plot。也称为箱须图（box-whisker plot）、箱形图、箱线图、盒图，可以用来反应一组或多组连续型定量数据分布的中心位置和散布范围。一般来说，连续型数据多用箱型图或者直方图，离散型主句则用柱状图或者折线图。同时，箱型图多用于多组数据的比较，但阻塞数据更适合采用直方图。

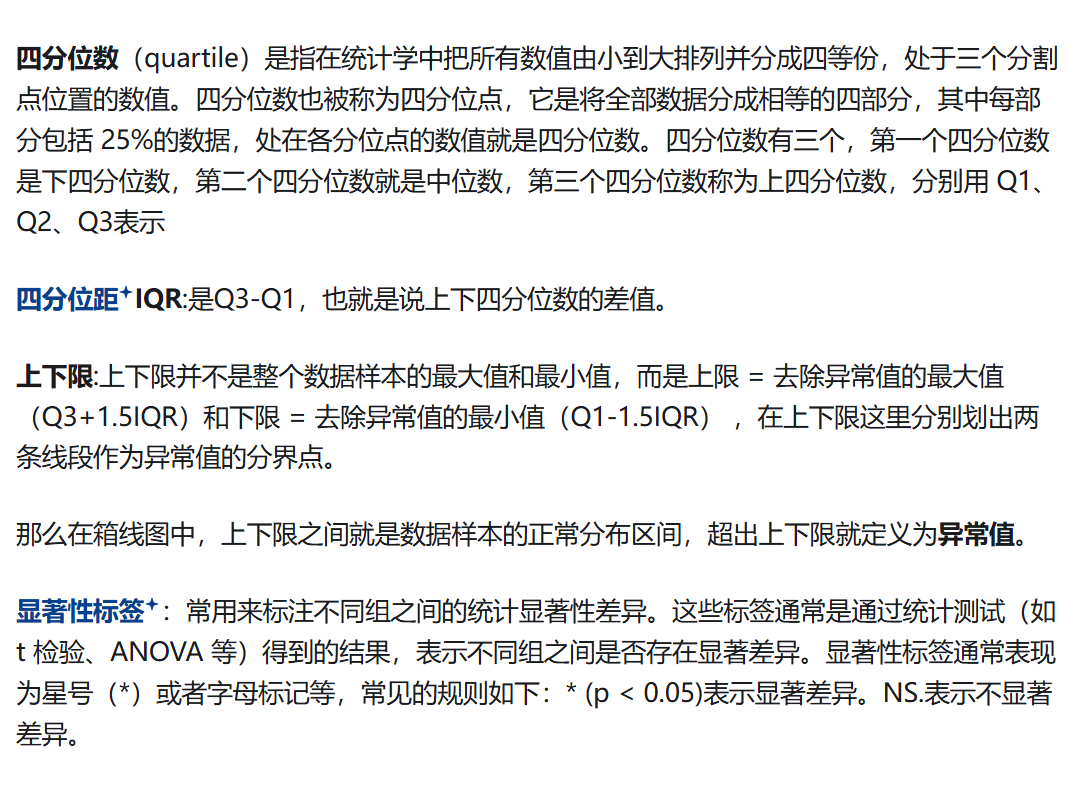

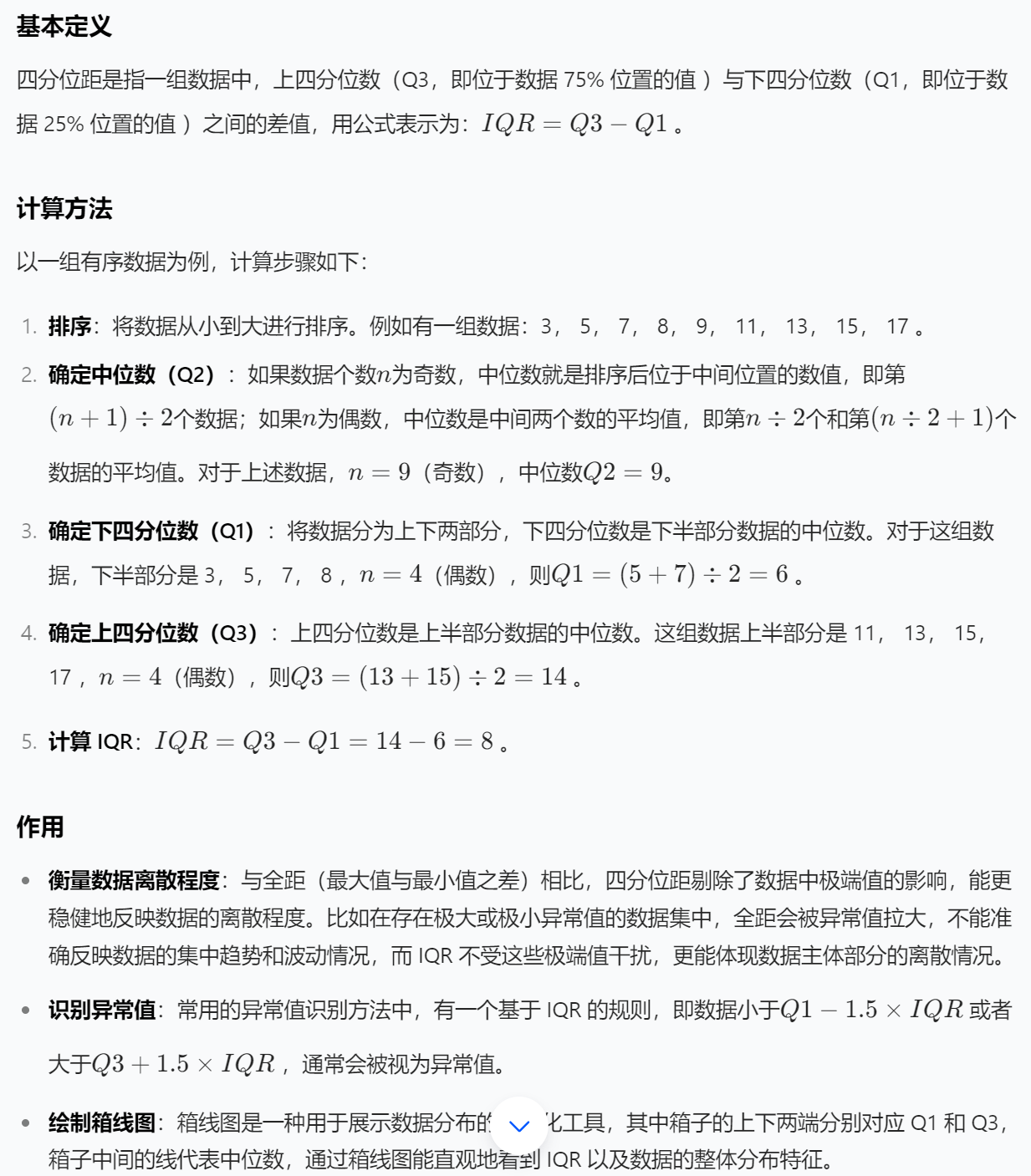

IQR (Interquartile Range四分位距)

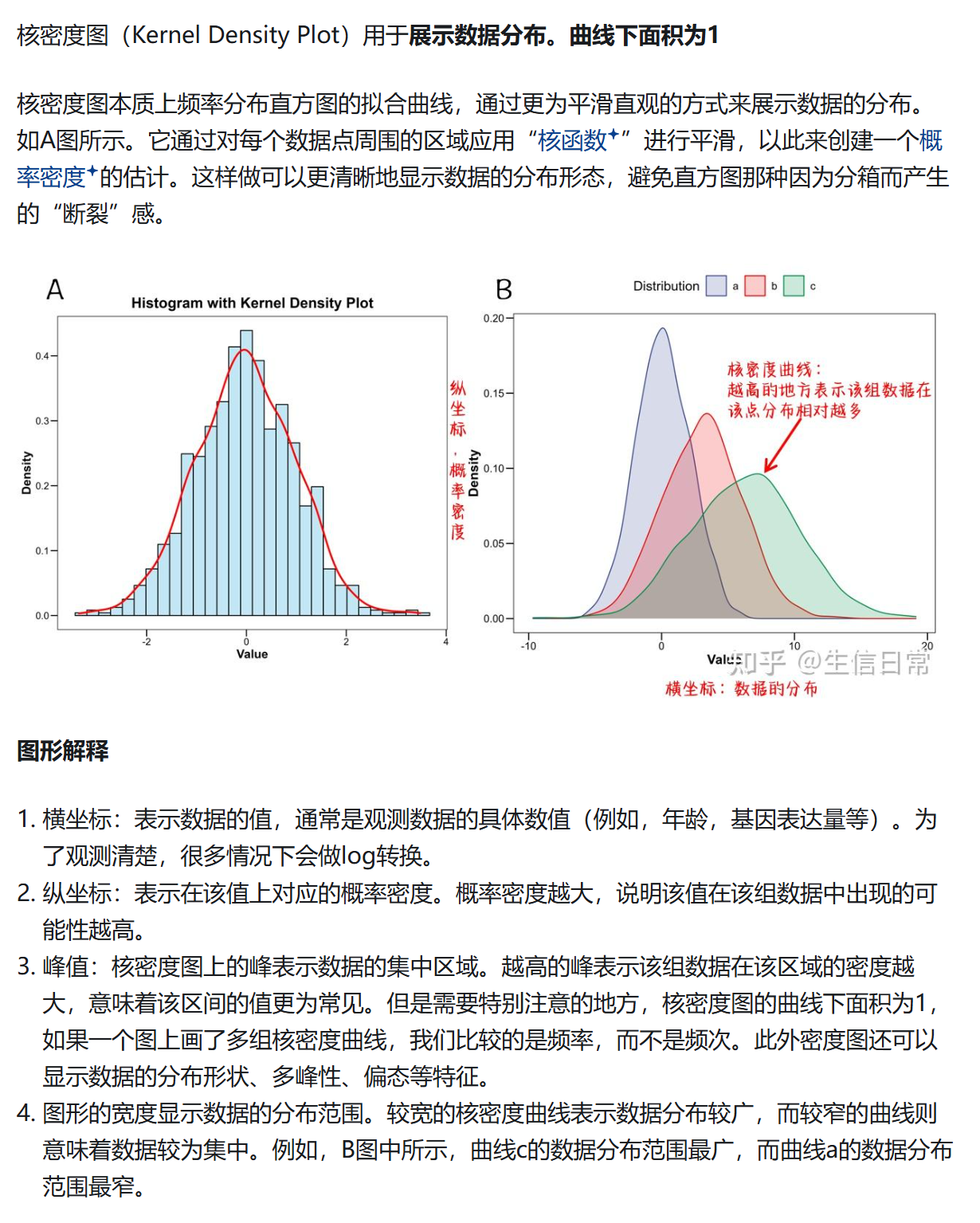

三、核密度图
