文章介绍了流程管理中的多实例（会签）概念，包括Sequential（顺序）和Parallel（并行）两种模式，以及如何在Camunda工作流中实现。多实例活动可以根据输入集合的元素执行，并通过完成条件控制流程的结束。此外，文中还提供了Java后台代码示例来说明如何配置和启动这些流程。

1、多实例/会签（Multi-instance）

在流程业务管理中，任务通常是由一个人去处理的，而多个人同时处理一个任务，称之为会签任务。
一个多实例活动被执行多次，对于给定集合的每个元素执行一次。Camunda工作流多实例包括三种类型：

1、Sequential（顺序或串行）
2、Parallel（并行）
3、Loop（循环）

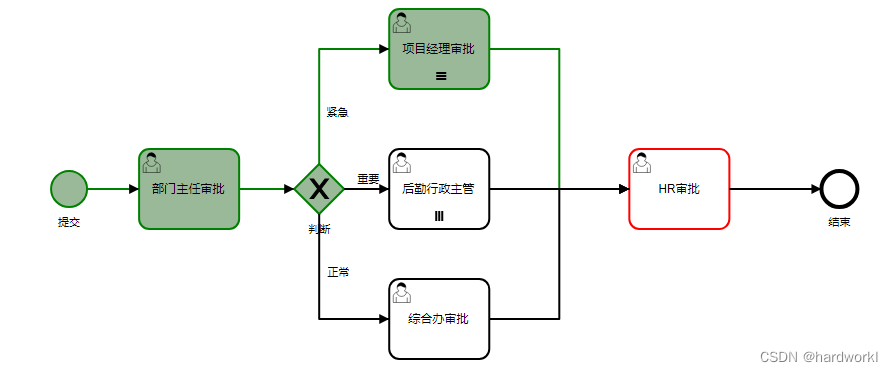

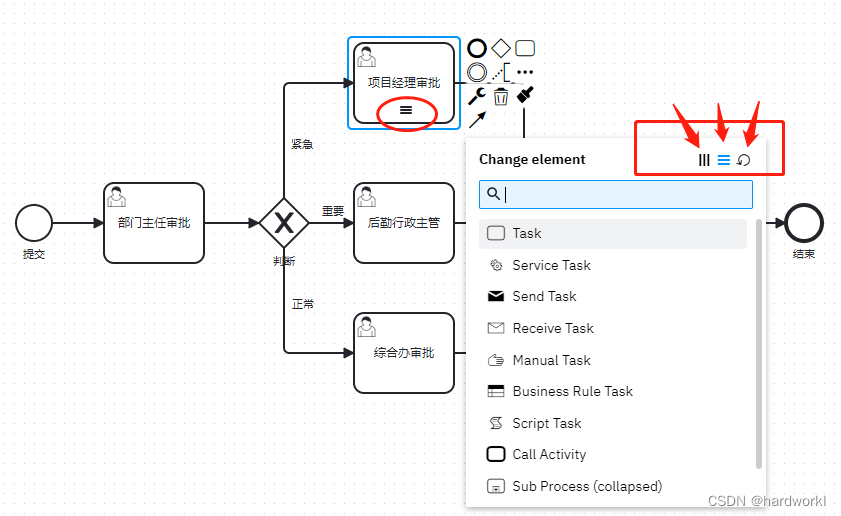

在这里插入图片描述

A multi-instance activity is executed either sequentially or in parallel (default). In the BPMN, a sequential multi-instance activity is displayed with three horizontal lines at the bottom. A parallel multi-instance activity is represented by three vertical lines.

多实例活动按顺序或并行执行（默认）。在BPMN中，一个连续的多实例活动显示为底部有三条水平线。并行的多实例活动由三条垂直线表示。

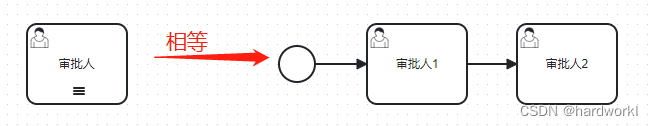

顺序执行

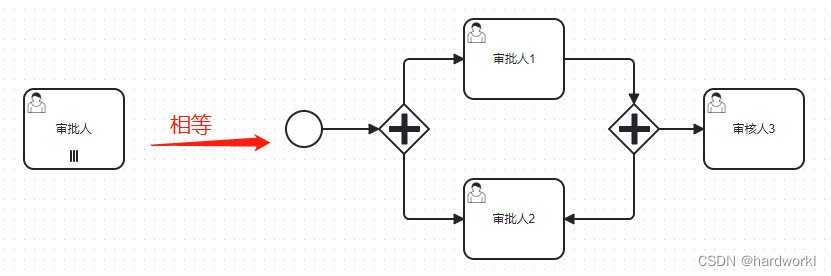

并行执行

（1）Sequential（顺序/串行）

In case of a sequential multi-instance activity, the instances are executed one at a time. When one instance is completed, a new instance is created for the next element in the inputCollection.
如果是连续的多实例活动，则一次执行一个实例。当一个实例完成时，会为inputCollection中的下一个元素创建一个新实例。

在这里插入图片描述

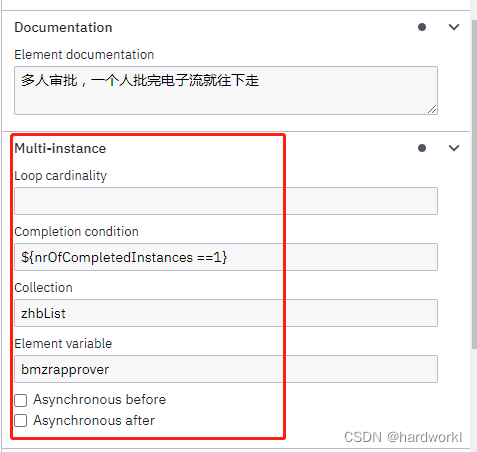

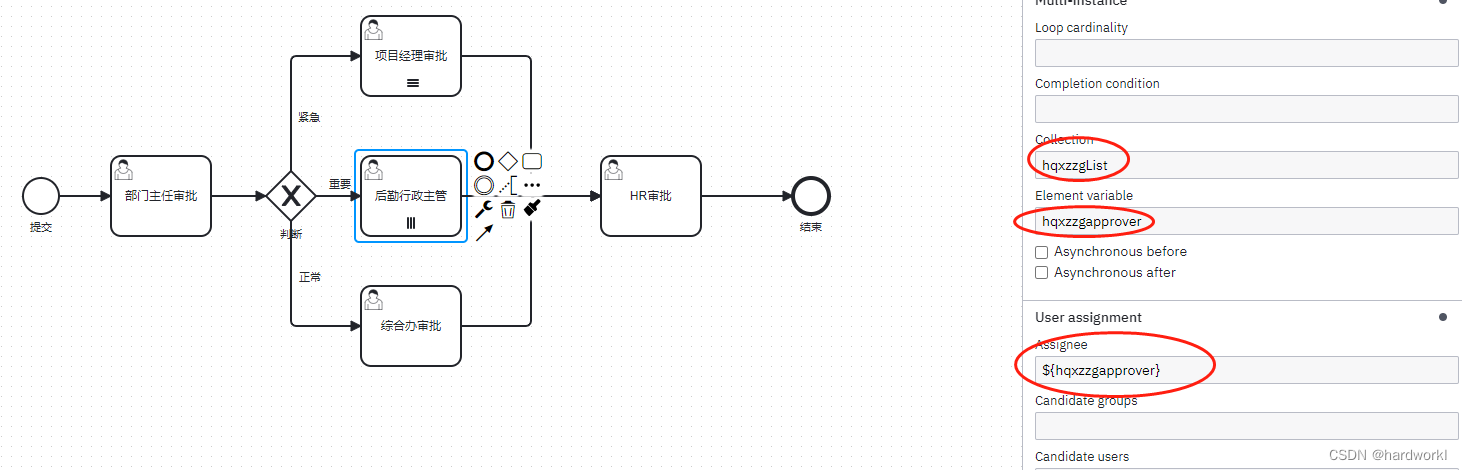

串行流程图配置
在这里插入图片描述

后台java代码

@ResponseBody
	@RequestMapping("/startFlow")
	public Object startFlow(Yslc yslc, HttpServletRequest request) {


		try {


 			tylcService.saveData(yslc);
			Map<String,Object> map = new HashMap<>();
			//对应流程图Collection
			List<String> xmjlList =  staffService.getStaffIdsByRoleName("项目经理");
			map.put("xmjlList",xmjlList);
