吉林大学数字逻辑电路（模数电）——组合逻辑电路设计极限速成

写在前面：

这是最简单的一道大题，如果这个写不出来这门考试基本属于这辈子有了；

无论你会不会这个题，都记住核心是——读题，进行逻辑抽象；

---

题目形式：组合逻辑电路设计（15分）

• 题型：

  • 使用给定的逻辑门，实现最简组合逻辑电路

• 要求：

  1. 给出真值表或卡诺图；

  2. 根据卡诺图，给出最简逻辑函数表达式；

  3. 根据给出的门是与非门还是或非门——与非与非式、或者是或非或非式，给出逻辑图（电路）；

---

例题：

---

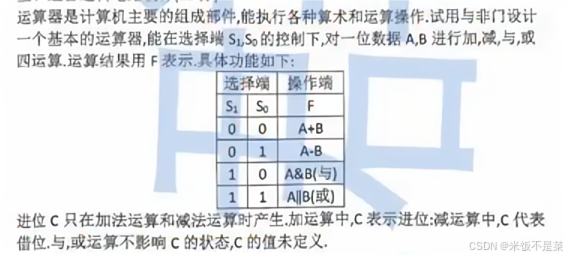

解题方法：

1. 逻辑抽象——读题，判断有几个输入（其中有几个是输入数据，有几个是选择端），几个输出，其中的每一位都象征什么含义；

2. 画真值表——穷举所有输入端的情况（不需要考虑合并为d&冗余情况，就是最简单的最原始的穷举，从0000 0000 到 1111 1111），计算每个情况的输出的值是1还是0还是d（自己判断）；

3. 根据真值表，画卡诺图——

   注意——如果有多个输出的话，每一个输出都要画一个卡诺图

4. 化简卡诺图，得到最简与或式——

5. [如果] 需要使用“与非门”电路——加两个非，转换一个非，剩下一个；

---

写在最后：

这里面最难的一点……其实是第一步——读题 ！！！

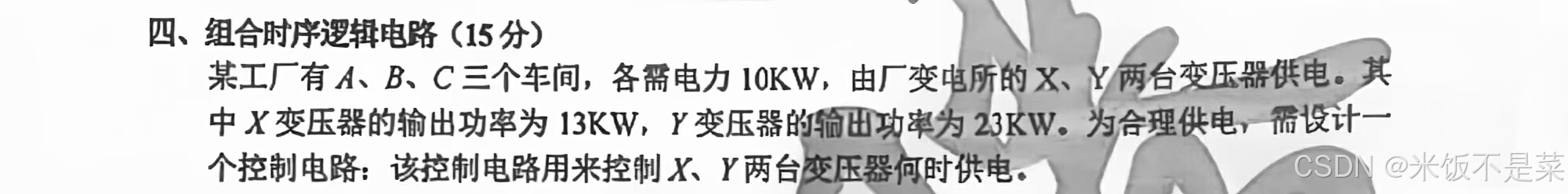

识别出来谁是输入输出才是最重要的（不仅仅是输入，判断哪个是输出也很重要），比如上面那个例题
