在使用COMSOL建模，求解完后得到相关数据和数据曲线，发现无法导出可以Origin直接打开的文件并做图，只导出了txt文档。此时可以使用以下方法进行处理。1：打开含有数据折线的图表：

2：在左侧“Model Builder”的数据部分右键：选择“Add Plot Data to Export”。

3：选择Export部分出现“Plot 1”的文件，出现“Setting of Plot”的设置界面：

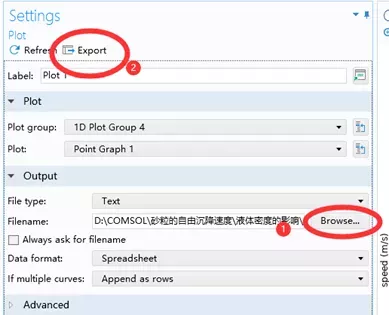

4：对“Setting of Plot”的设置界面进行设置：点击Filename右侧的Browse，选择保存的文件夹位置及保存的txt文件名称。点击“Setting of Plot”界面上侧的Export按钮，即可保存为txt文件。

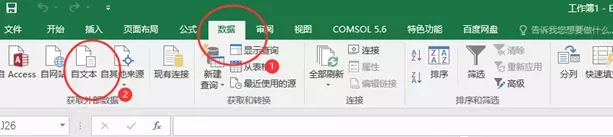

5：打开Excel，点击“数据”，选择“数据”工具栏中的“自文本”选项。

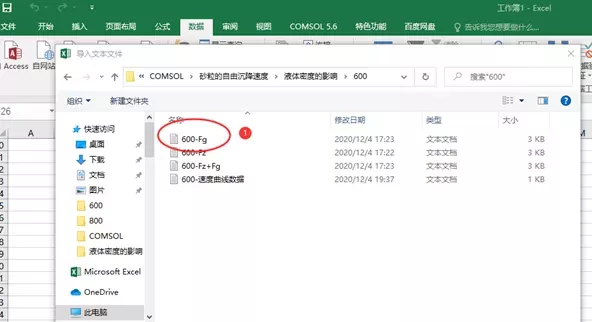

6：选定txt文件，点击右下侧的“打开”。

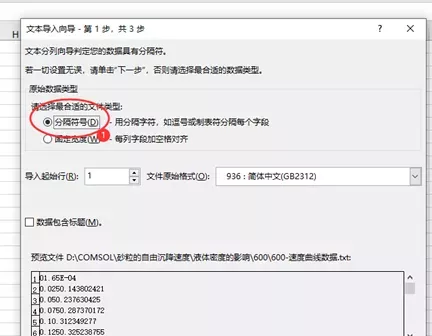

7：点击“打开”后出现所示的界面，选定“分隔符号”按钮，点击下一步。

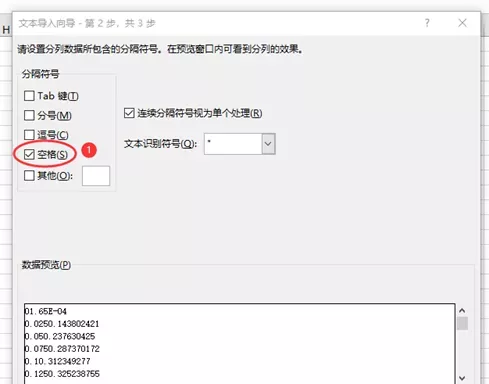

8：勾选“空格”，点击下一步

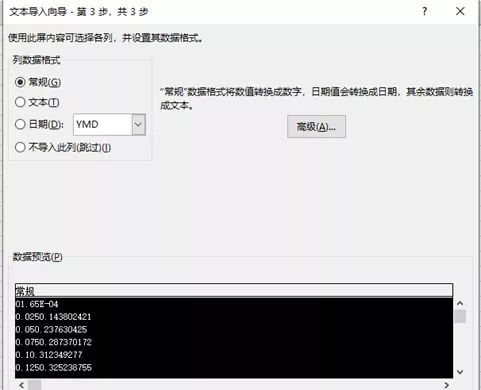

9：出现如图所示的界面后，点击“完成“。

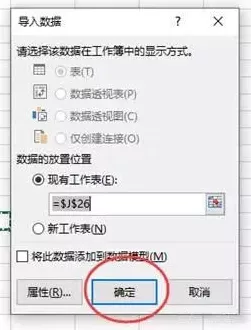

10：点击“确定“即可得到EXCEL数据，此时保存即可。

11：如果是多个数据集连续保存，则可以在第二次数据保存时选择“新工作表”并点击“确定”。这样就可以将多组数据保存在同一个EXCEL文件的不同窗口中。
