新一代无线 SoC（nRF54系列）的特性

目录

概述

1 nRF系列产品

1.1 低功耗蓝牙产品系列

1.2  nRF53和nRF52系列低功耗蓝牙SoC

2  nRF54L 系列

2.1 nRF54L SOC架构

2.2 主要特性

2.2.1  集成式多用途 MCU

2.2.2 超低功耗

2.2.3 多协议

2.2.4 集成外设和 RISC-V 协处理器

2.3 nRF54L 系列 SoCs

---

概述

nRF54L 系列将广受欢迎的 nRF52 系列提升到新的水平，专为下一代蓝牙 LE 产品而设计。它集成了新型超低功耗 2.4 GHz 无线电和多用途 MCU 功能，采用 128 MHz Arm Cortex-M33 处理器，处理能力翻倍，处理效率提高两倍。nRF54L 系列中的三款无线 SoC 提供多种内存大小选择，最大 1.5 MB NVM，最大 256 KB RAM，适用于各种蓝牙 LE 应用。

1 nRF系列产品

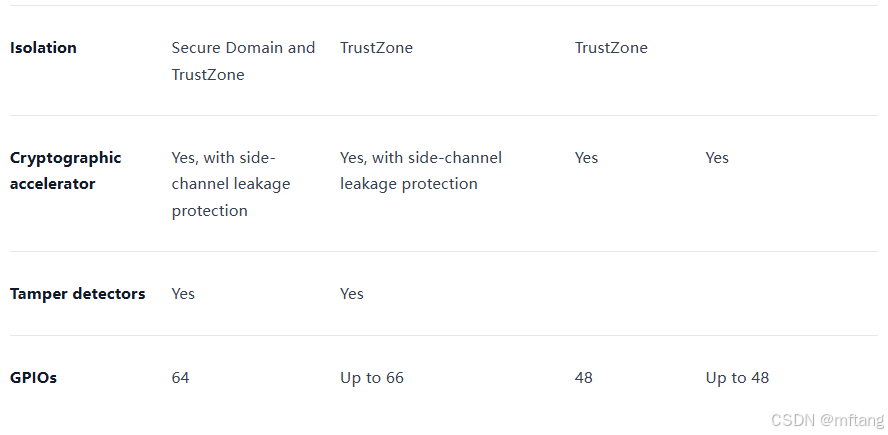

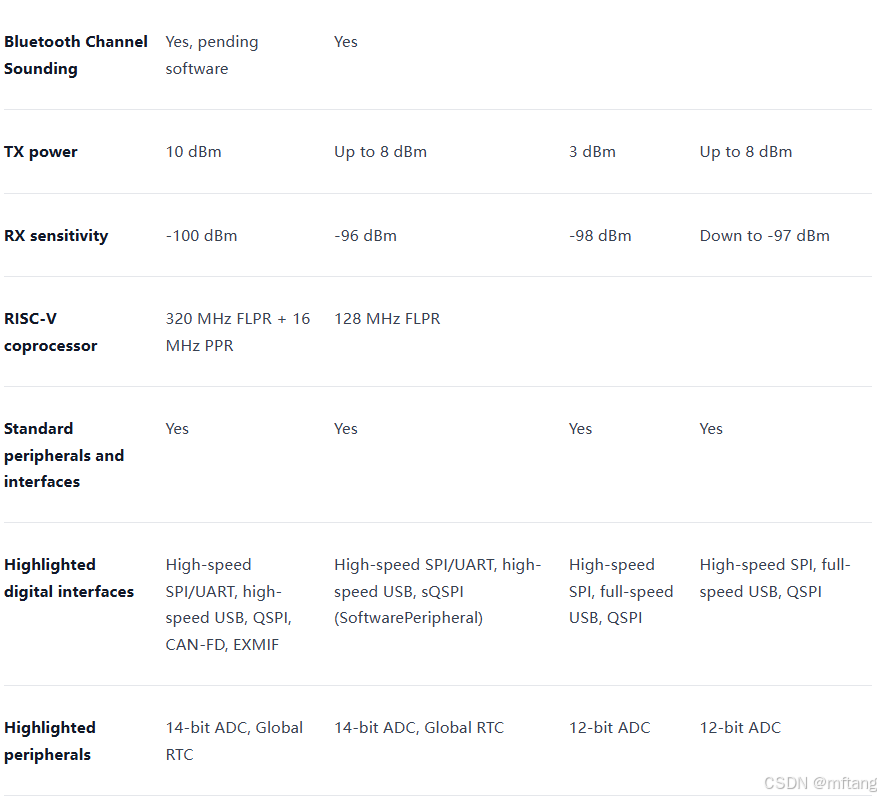

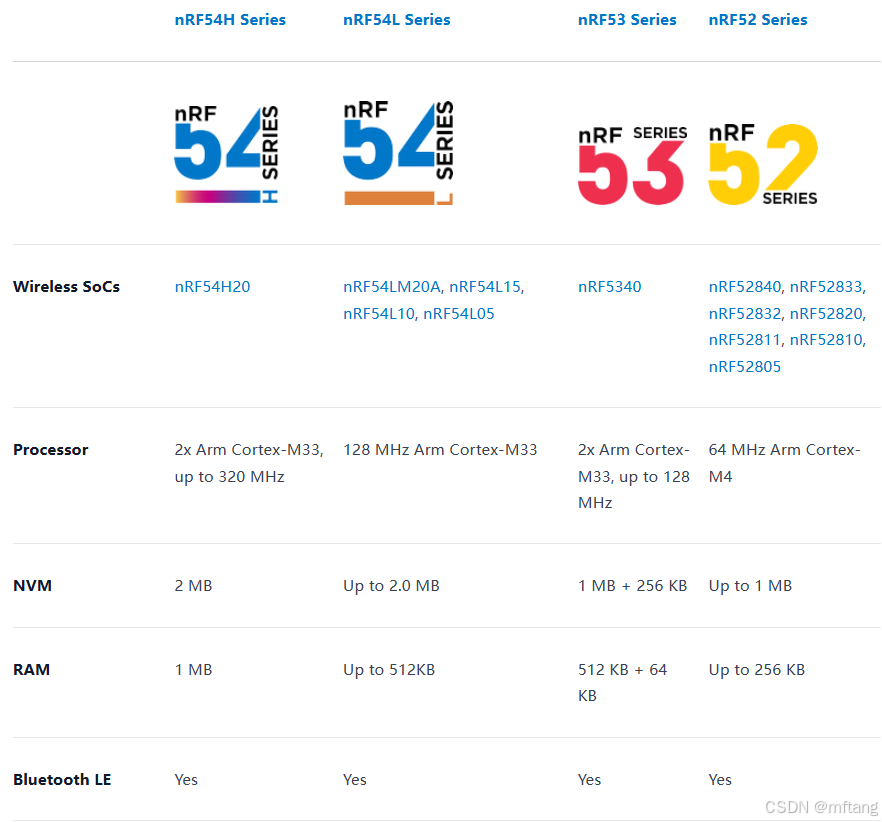

1.1 低功耗蓝牙产品系列

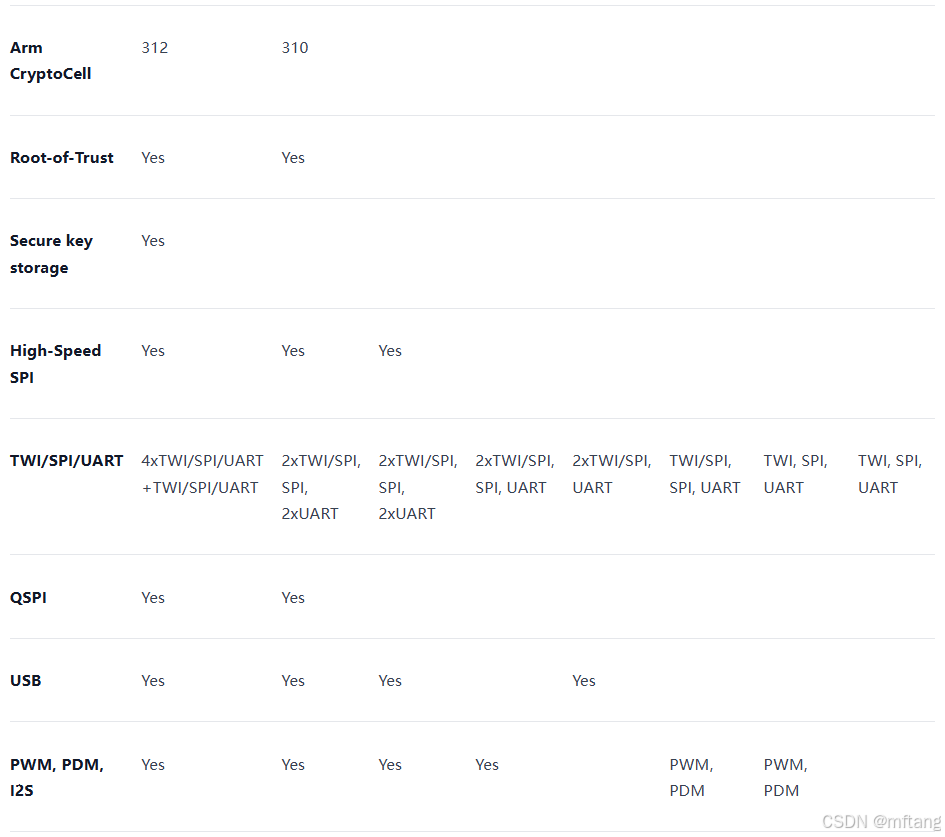

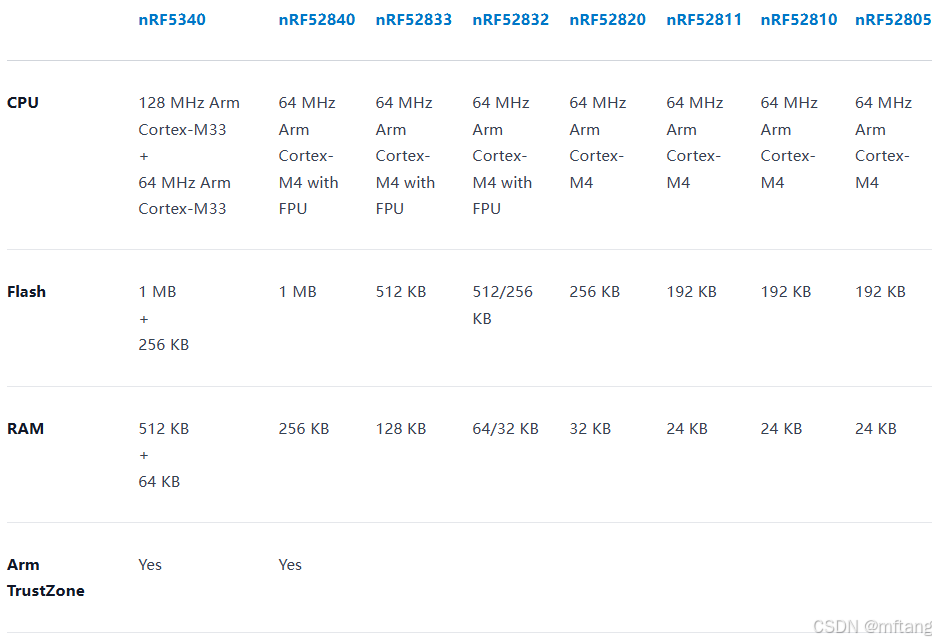

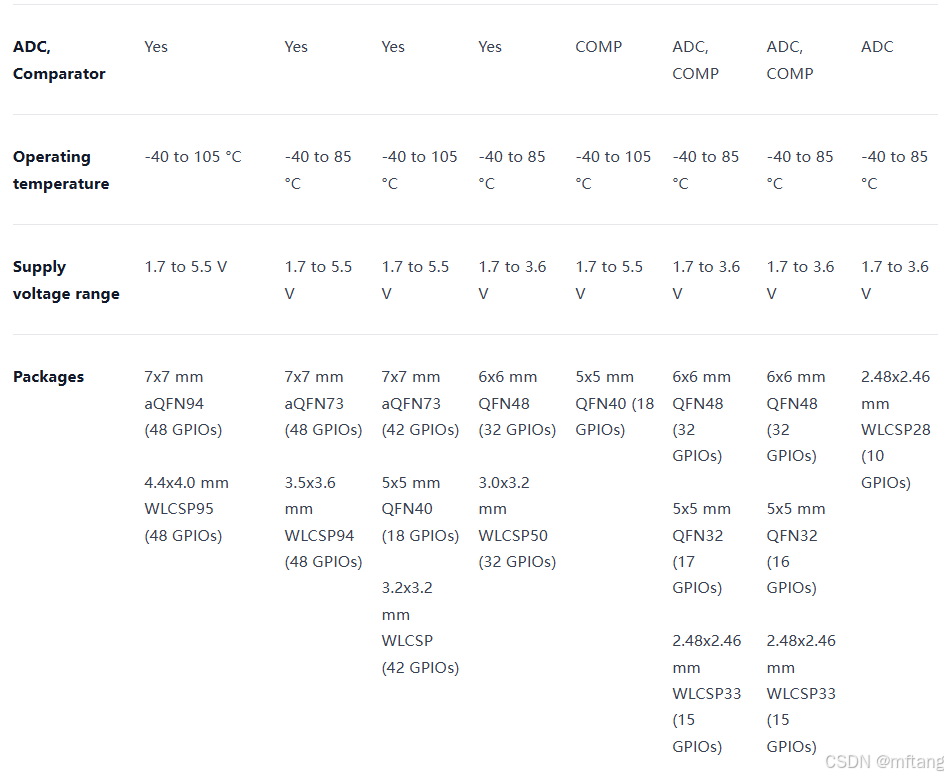

1.2  nRF53和nRF52系列低功耗蓝牙SoC

2  nRF54L 系列

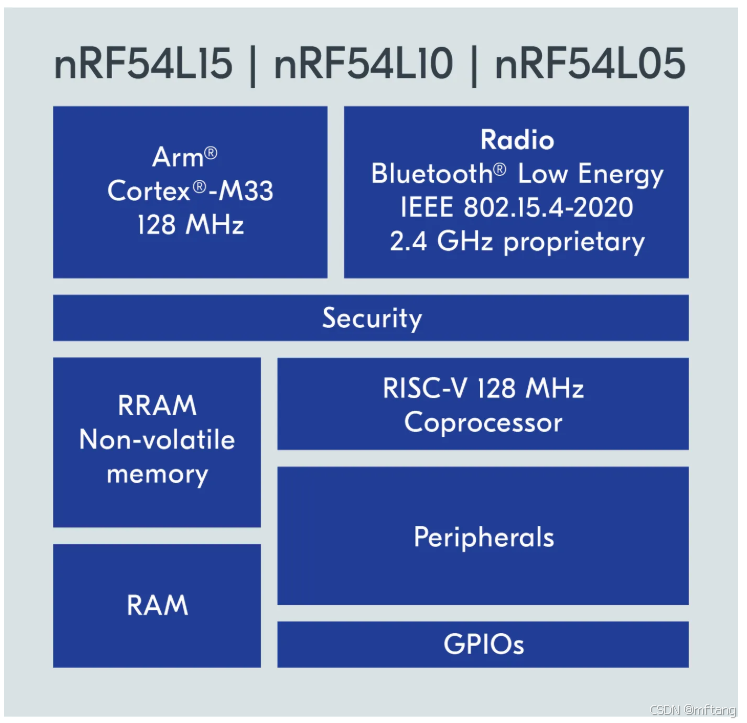

2.1 nRF54L SOC架构

nRF54L15 属于 nRF54L 系列，该系列还包括 nRF54LM20A、nRF54L10 和 nRF54L05。该系列所有无线SoC均集成超低功耗多协议2.4 GHz射频模块与MCU（微控制器单元）功能，搭载128 MHz Arm Cortex-M33处理器及全面的外设集群。系列产品提供多种封装选项和内存容量配置，并采用引脚对引脚兼容的QFN封装。Nordic的专有技术（如低泄漏RAM和先进多协议射频设计）实现了超低功耗，可缩小电池尺寸或延长使用寿命。

nRF54L15 适用于使用低功耗蓝牙、蓝牙 Mesh、Zigbee、Thread、Matter、Amazon Sidewalk 和专有 2.4 GHz 协议的产品。此外，它还可以为 nRF70 系列协同 IC 运行 Wi-Fi 协议栈。

nRF54L15作为大容量存储器选项，配备1.5MB非易失性存储器和256KB RAM，满足更高要求的应用需求，同时仍为大批量应用实现成本优化。

2.2 主要特性

2.2.1  集成式多用途 MCU

所有 nRF54L 系列 SoC 都将 MCU 功能与运行频率为 128 MHz 的 Arm Cortex-M33 处理器集成在一起，从而将 nRF52840 的处理能力提高一倍，同时将处理效率提高三倍。这使得终端产品的功能得到改进，功耗更低。nRF54L 系列凭借 Nordic 的专有技术、独特的设计方法和向 22 纳米工艺迈进的开创性进展，实现了出色的处理性能。

2.2.2 超低功耗

nRF54L 具有功耗更低的新型超低功耗 2.4 GHz 无线电设备，与 nRF52840 相比，nRF54L 系列无线电与高效的 MCU 相结合，可显著降低典型蓝牙 LE 用例的功耗，包括广播和连接时的功耗。要评估您的应用中可能实现的功耗节省，请使用在线功耗剖析器（Online Power Profiler）进行试验。这些功耗改进可实现高达 8 dBm 的发射功率和 -96 dBm 的接收灵敏度。

2.2.3 多协议

nRF54L 系列支持蓝牙低功耗6.0 功能，包括信道探测，nRF Connect SDK v2.8.0 将试验性地支持该功能。nRF54L 系列支持蓝牙低功耗 6.0 功能，包括蓝牙 Channel Sound，该功能将在 nRF Connect SDK v2.8.0 中获得试验性支持。支持标准和额外的蓝牙 LE 功能，包括蓝牙 Mesh 的联网功能和配套的蓝牙联网照明控制（Networked Lighting Control, NLC）配置文件，以及蓝牙 PAwR（带响应的周期性广播）和 ESL 配置文件。所有 nRF54L 无线 SoC 都是多协议产品，支持Matter和基于 IEEE 802.15.4-2020 的协议，包括Thread和Zigbee，可与蓝牙 LE 一起用于安全配置或 DFU 等用例。nRF Connect SDK 还支持亚马逊 Sidewalk、谷歌 Find My Device 和苹果 Find My等生态系统。除标准化协议外，nRF54L 系列还支持通过新的 4 Mbps 模式实施专有的 2.4 GHz 协议。此外，nRF54L15 还能为nRF70 系列的配套 IC 运行Wi-Fi协议栈。

2.2.4 集成外设和 RISC-V 协处理器

该系列的所有 SoC 都配备了相同的标准外设和高速串行接口。该系列还配备了一个 14 位 ADC，用于更高分辨率的模拟传感器测量，以及一个全局 RTC，能够在系统关断时运行，电流消耗低至 0.8 uA（3.0 V）。集成的 RISC-V 协处理器解决了与主处理器上的堆栈同时处理的时间关键任务相关的难题。在某些情况下，它可以取代用于解决此类要求的外部 MCU。

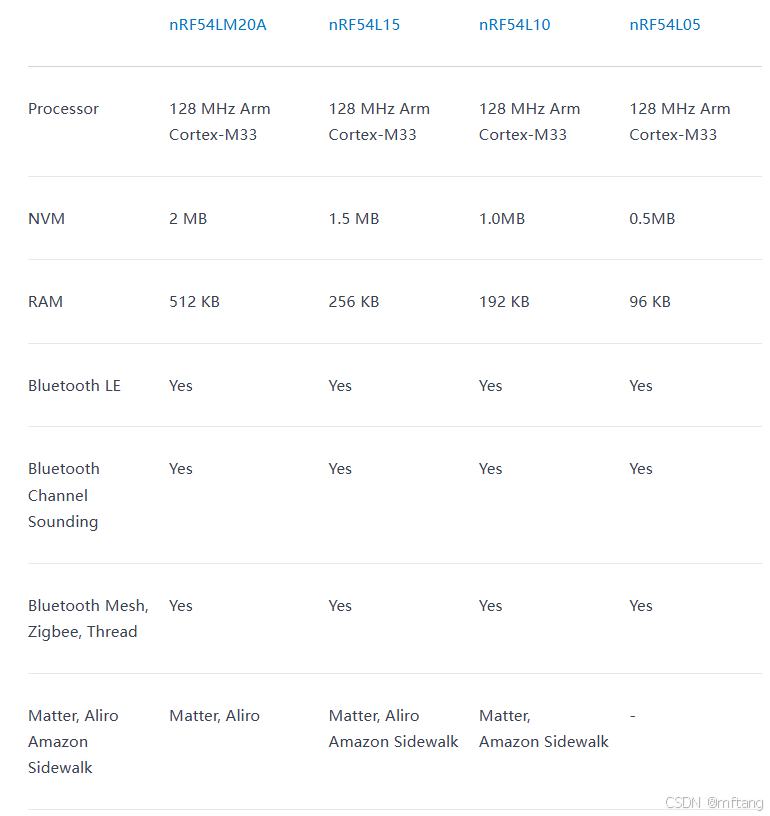

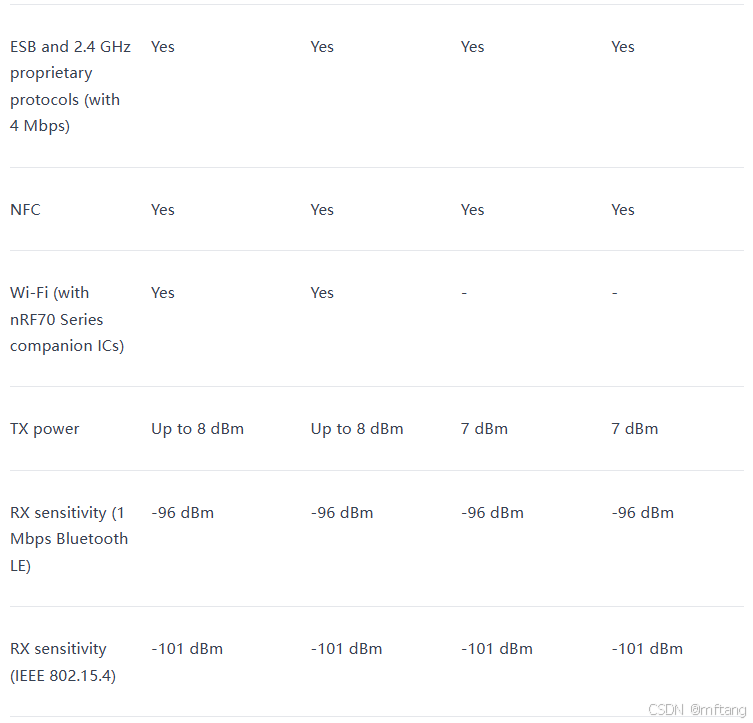

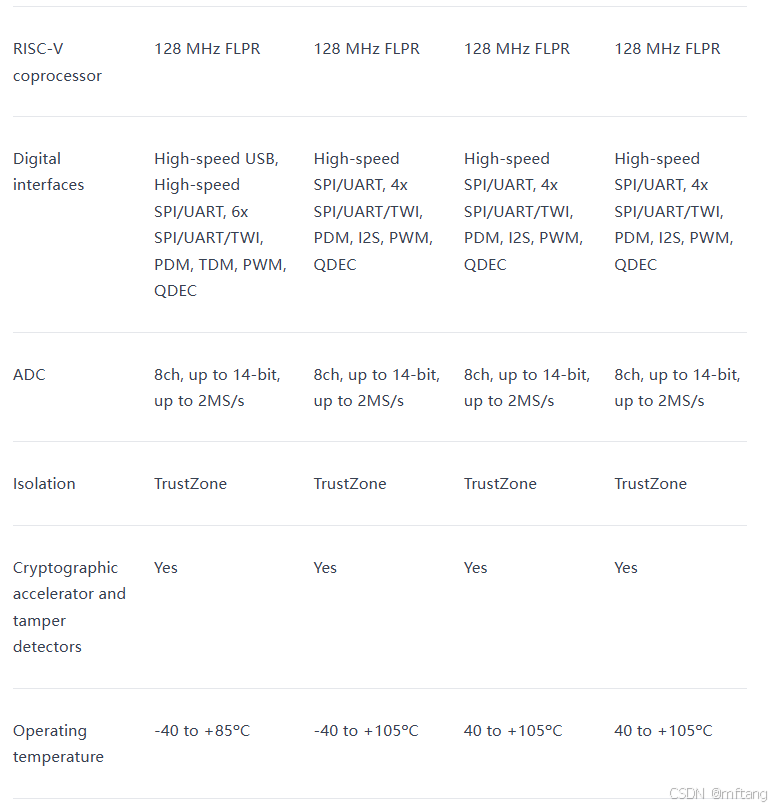

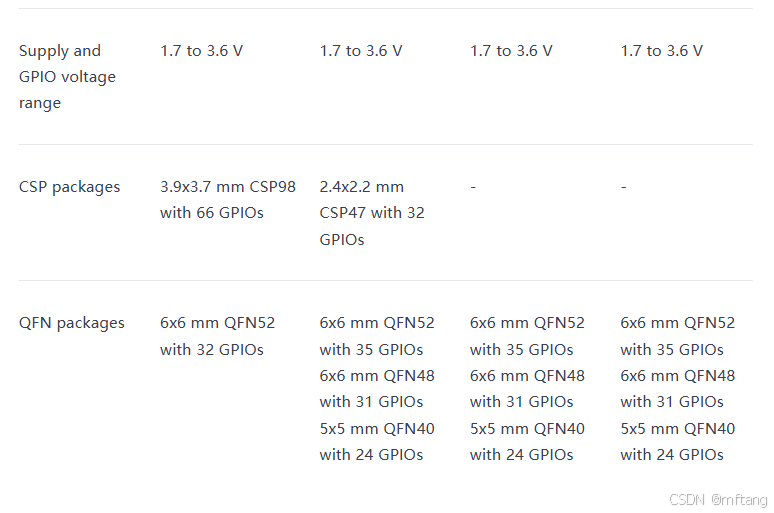

2.3 nRF54L 系列 SoCs
