【单片机毕业设计选题25026】-基于STM32的温度变送器设计

OLED显示：

第一行显示温度值

第二行显示PWM值

第三行显示电压值

第四行显示电流值

主要功能模块原理图:

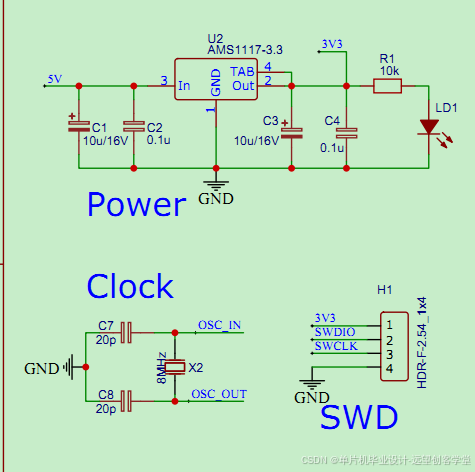

电源时钟烧录接口:

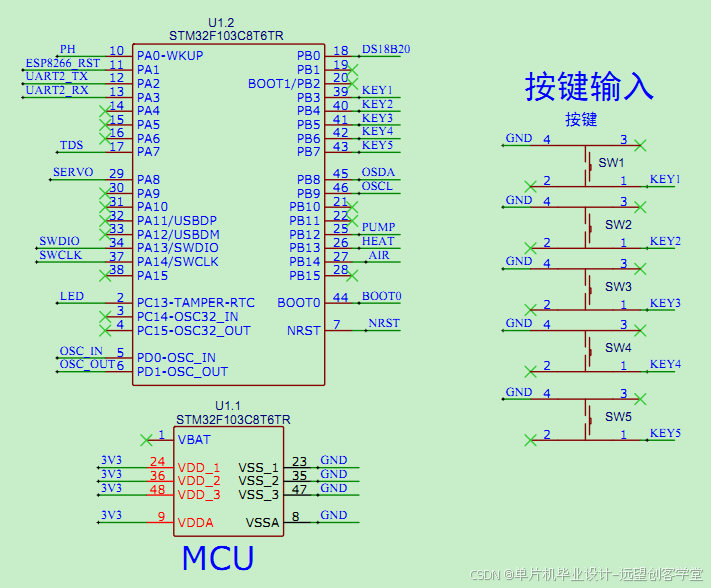

单片机和按键输入电路:

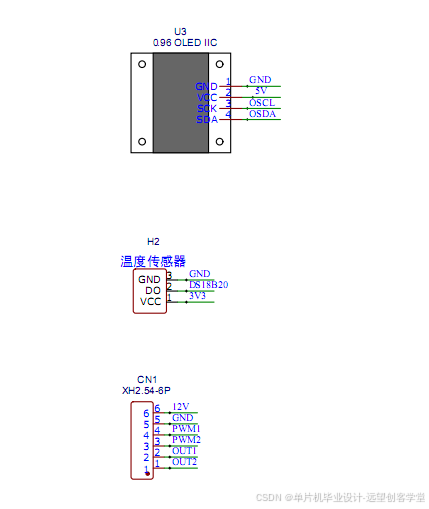

温度采集及显示：

资料获取地址

主从机部分代码:

初始化代码:

  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */

  HAL_Init();

  /* USER CODE BEGIN Init */

    InitVar();

  /* USER CODE END Init */

  /* Configure the system clock */

  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */

  MX_GPIO_Init();

  MX_USART1_UART_Init();

  MX_TIM3_Init();

  MX_ADC1_Init();

  /* USER CODE BEGIN 2 */

    HAL_Delay(100);

    InitOled();

    InitOledDisp();

    HAL_Delay(100);

    if(InitDS18B20()==0)

    {

//        printf("%s", "DS18B20初始化成功");

//DS18B20在上电第一次读取时显示温度为85℃，这是正常的。

//85℃是DS18B20在上电复位后在温度寄存器内的对应数字量，

//这里DS18B20初始化成功后读一次值，避免出现85℃

        DS18B20GetTemp_SkipRom();

    }

    HAL_TIM_PWM_Start(&htim3, TIM_CHANNEL_1);

    HAL_TIM_PWM_Start(&htim3, TIM_CHANNEL_2);

  /* USER CODE END 2 */

//系统控制

void OledUpdateTemp(void)

{

    char textBuf[20];

    float tempVal = 0;

    uint16_t tempAD;

    tempAD = ReadADCChannel(ADC_CHANNEL_0);

    ds18b20Temp = DS18B20GetTemp_SkipRom();

//显示距离/水位

    sprintf(textBuf,"Temp:%4.1f", ds18b20Temp);

    OledShowString(0, 0, (uint8_t*)textBuf, OLED_FONT_8X16); //测试8*16字符

//显示PWM值

    if(simulatorFlag==true)

    {

        tempVal = tempAD/3.3;

    }

    else

    {

        tempVal = ds18b20Temp*10.0;

    }

    if(tempVal<0)

    {

        tempVal = 0;

    }

    else if(tempVal>1000)

    {

        tempVal = 1000;

    }

    pwmPulse1 = (uint16_t)tempVal;

    pwmPulse2 = pwmPulse1;

    __HAL_TIM_SetCompare(&htim3, TIM_CHANNEL_1, pwmPulse1);

    __HAL_TIM_SetCompare(&htim3, TIM_CHANNEL_2, pwmPulse2);

    sprintf(textBuf,"Pulse:%4d", pwmPulse1);

    OledShowString(0, 2, (uint8_t*)textBuf, OLED_FONT_8X16); //测试8*16字符

//显示电压值

    voltageVal = (float)pwmPulse1/100;

    sprintf(textBuf,"Voltage:%5.2f", voltageVal);

    OledShowString(0, 4, (uint8_t*)textBuf, OLED_FONT_8X16); //测试8*16字符

//显示电流值

    currentVal = (float)pwmPulse1/50;

    sprintf(textBuf,"Current:%5.2f", currentVal);

    OledShowString(0, 6, (uint8_t*)textBuf, OLED_FONT_8X16); //测试8*16字符

}

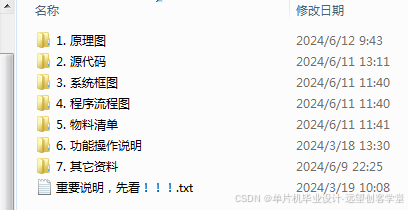

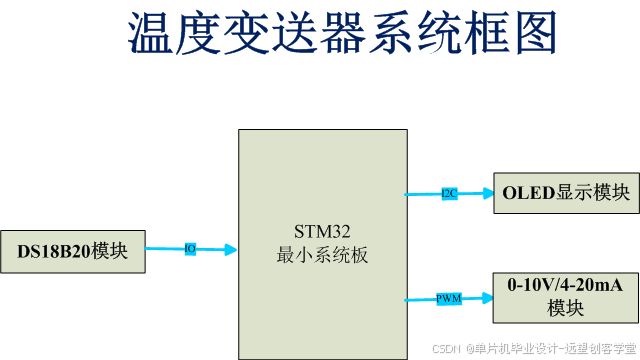

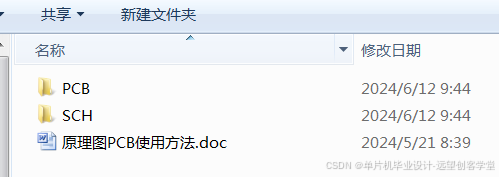

此设计提供的资料包含原理图PCB（包含PDF，AD，立创EDA三个版本），源代码，系统框图，主程序流程图，物料清单（包含使用到的器件手册），功能操作说明等。
