【单片机毕业设计选题25028】-基于ESP32的智能门禁系统设计

系统上电后，通过blinker APP连接系统，可在APP上开关电控锁。

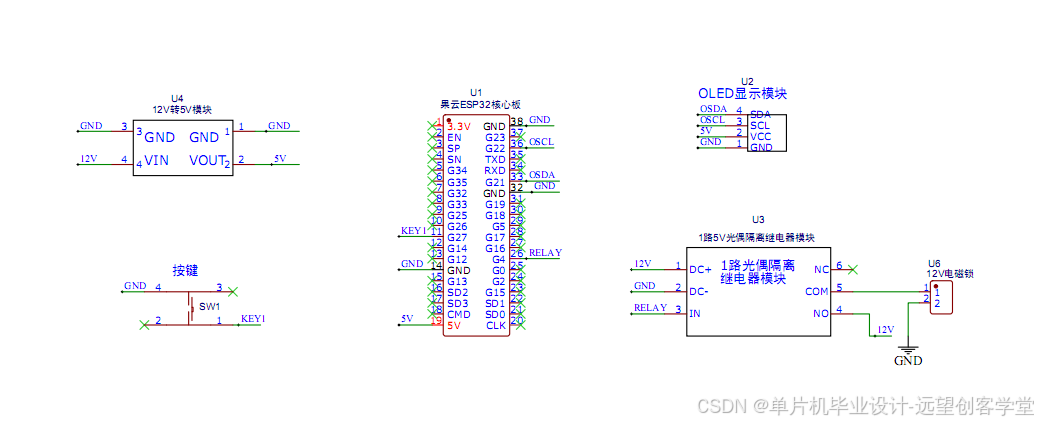

系统原理图:

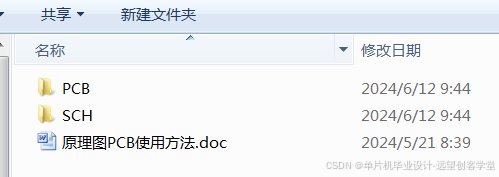

资料获取地址

部分代码:

//使用Blinker的WIFI功能必须开启此宏定义

#define BLINKER_WIFI

//包含Blinker库的头文件

#include <Blinker.h>

//使用0.96寸的OLED屏幕需要使用包含这个头文件

#include "SSD1306Wire.h"

#include "stdio.h"

//此处为blinker APP生成的密钥，注意一个密钥对应一个WIFI设备

char auth[] = "72cec68a14ef";

//此处为WIFI账号名

char ssid[] = "Empire0514";

//此处为WIFI密码

char pswd[] = "Fang1984";

//宏定义

#define HIGH_LEVEL  1

#define LOW_LEVEL   0

#define RELAY_ON  HIGH_LEVEL

#define RELAY_OFF LOW_LEVEL

//设置oled屏幕的相关信息

const int I2C_ADDR = 0x3c;  // oled屏幕的I2c地址

#define SDA_PIN   21        // SDA引脚

#define SCL_PIN   22        // SCL引脚

//新建一个oled屏幕对象，需要输入IIC地址，SDA和SCL引脚号

SSD1306Wire oled(I2C_ADDR, SDA_PIN, SCL_PIN);

//继电器管脚

#define RELAY_PIN   4

//按键管脚

#define KEY_PIN   27

//系统时间

uint32_t intervalTime = 0;

//继电器开启标志

uint8_t relayOn = 0;

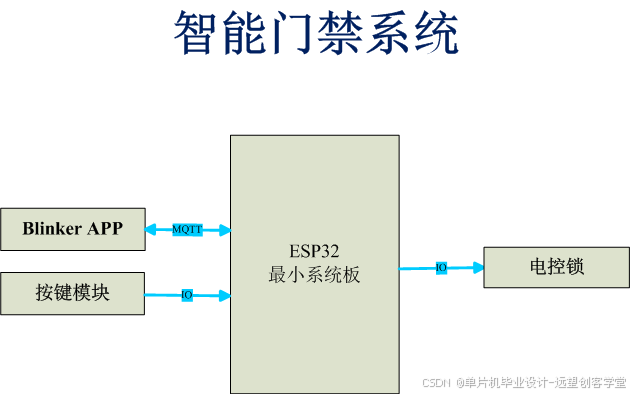

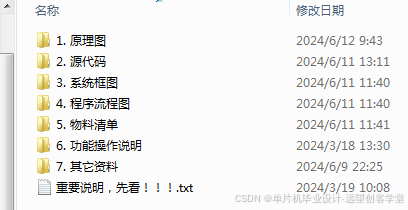

此设计提供的资料包含原理图PCB（包含PDF，AD，立创EDA三个版本），源代码，系统框图，主程序流程图，物料清单（包含使用到的器件手册），功能操作说明等。
