【单片机毕业设计选题24077】-基于嵌入式的智能台灯设计

系统功能:

系统操作说明：

上电后OLED显示 “欢迎使用智能台灯系统请稍后”，两秒后进入正常显示界面。

第一行显示系统状态检测

第二行显示采集到温湿度值

第三行显示采集到的光照强度

第四行显示系统状态（手动或自动）

系统上电默认为自动状态，系统根据采集到的光照强度值来自动控制LED灯亮度，

光照强度越低则LED越亮，光照强度越高则LED越暗。

短按B5按键可切换系统状态

系统在手动状态下时可通过按键蓝牙语音控制LED灯亮度

短按B4按键或者通过蓝牙模块向系统发送字符L可循环调整LED灯亮度值。

语音控制系统的命令词：

注意：首次上电或连续一分钟不和语音模块交互语音模块会进入休眠状态，此时

需要先用唤醒词唤醒语音模块然后再说命令词控制。

唤醒词：小智小智

回复语：在的

命令词：打开台灯

回复语：好的，已为您打开台灯

命令词：调亮一点

回复语：好的，灯光已调亮

命令词：调暗一点

回复语：好的，灯光已调暗

命令词：关闭台灯

回复语：好的，已为您关闭台灯

主要功能模块原理图:

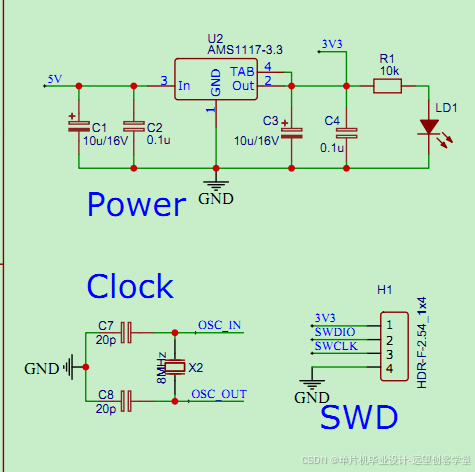

电源时钟烧录接口:

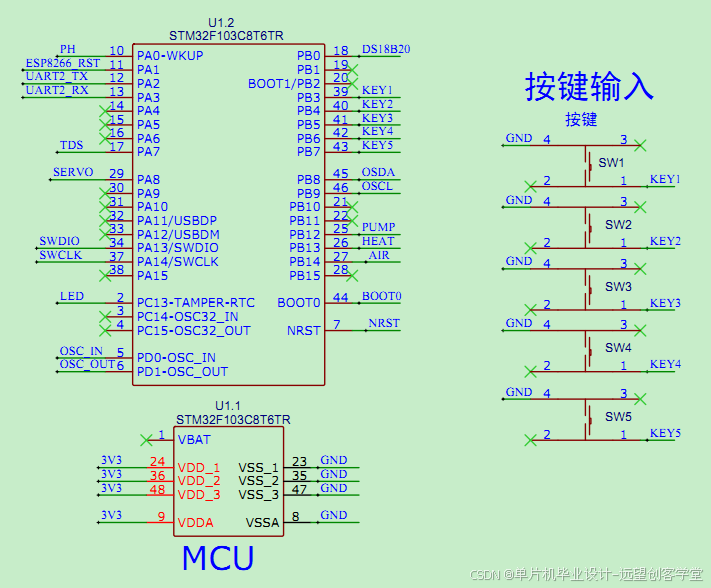

单片机和按键输入电路:

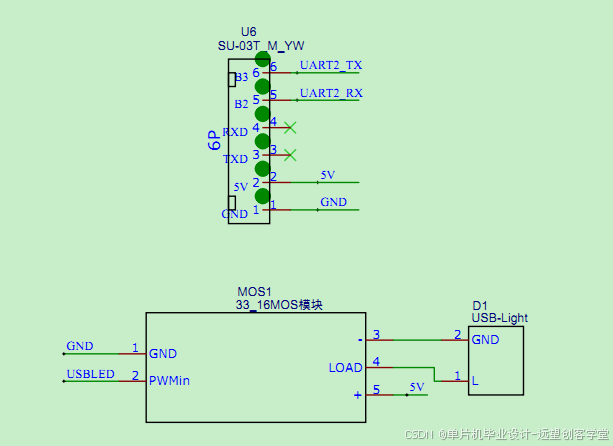

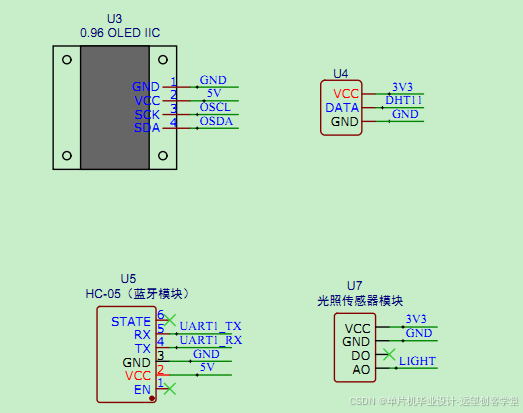

系统控制电路:

资料获取地址

系统主要功能模块代码

初始化代码:

  /* USER CODE BEGIN 1 */


  /* USER CODE END 1 */


  /* MCU Configuration--------------------------------------------------------*/


  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */

  HAL_Init();


  /* USER CODE BEGIN Init */

    InitVar();


  /* USER CODE END Init */


  /* Configure the system clock */

  SystemClock_Config();


  /* USER CODE BEGIN SysInit */


  /* USER CODE END SysInit */


  /* Initialize all configured peripherals */

  MX_GPIO_Init();

  MX_USART1_UART_Init();

  MX_USART2_UART_Init();

  MX_ADC1_Init();

  MX_TIM3_Init();

  /* USER CODE BEGIN 2 */

    HAL_Delay(100);

//uart1打开接收中断

    HAL_UART_Receive_IT(&huart1, (uint8_t*)&uart1RecBuff, 1);

//uart2打开接收中断

    HAL_UART_Receive_IT(&huart2, (uint8_t*)&uart2RecBuff, 1);

//LED调光初始化

    HAL_TIM_PWM_Start(&htim3, TIM_CHANNEL_3);

//初始化显示

    InitOled();

    InitOledDisp();

    ResetDHT11();


  /* USER CODE END 2 */

系统控制代码;


//系统信息更新

void SystemControl(void)

{

    static uint8_t updateCnt = 0;



    updateCnt++;

    if(updateCnt>=SYSTEM_UPDATE_INTER)

    {

        updateCnt = 0;

        if(DHT11ReadData()==0)  //DHT11温湿度读取OK

        {

            ;

        }

    }

    UpdateBleData();

    ReadSensorVal();

}

蓝牙上报信息:


//更新BLE数据

void UpdateBleData(void)

{

    static uint8_t bleCnt = 0;



    if(sysMode==MANU_MODE)

    {

        return;

    }


    bleCnt++;

    if(bleCnt>=BLE_UPDATE_INTER)

    {

        bleCnt = 0;

        printf("Temp:%02d Humi:%02d\r\n", DHT11_Data.temp_int, DHT11_Data.humi_int);

        printf("Light:%04d\r\n", getLightVal);

        printf("ledPulse:%04d\r\n", ledPulse);

    }

}

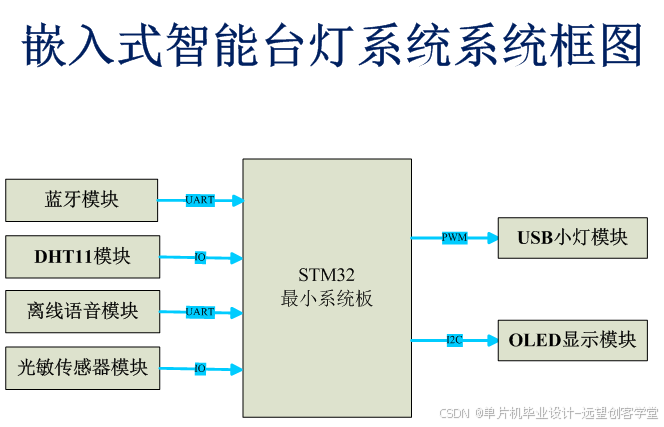

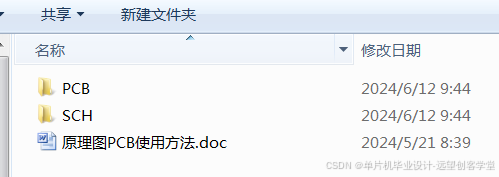

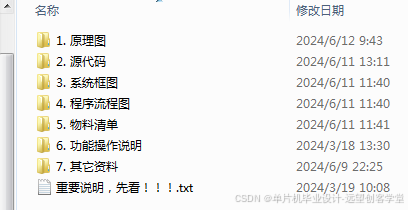

此设计提供的资料包含原理图PCB（包含PDF，AD，立创EDA三个版本），源代码，系统框图，主程序流程图，物料清单（包含使用到的器件手册），功能操作说明等。

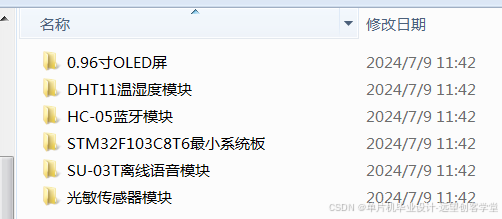

各功能模块资料:
