系统功能:

基于STM32智能窗帘系统

1、可以检测环境中温湿度，光照强度。并显示在OLED上；

2、自动模式：通过传感器检测光照强度，当光照强度小于阀值时，关窗开灯，当高于光照阈值，开窗关灯。

3、手动调节：通过按键调节阈值的高低。

4、蓝牙模式：蓝牙控制窗帘开关，同时显示开关窗状态。

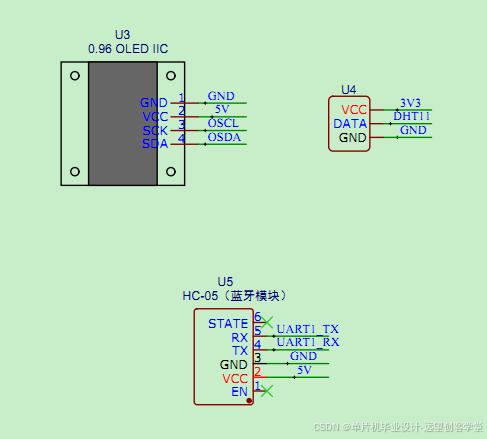

主要功能模块原理图:

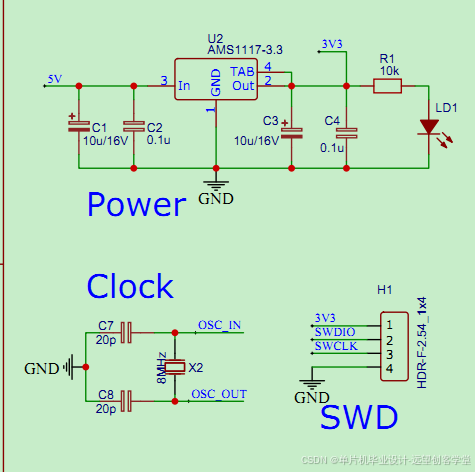

电源时钟烧录接口:

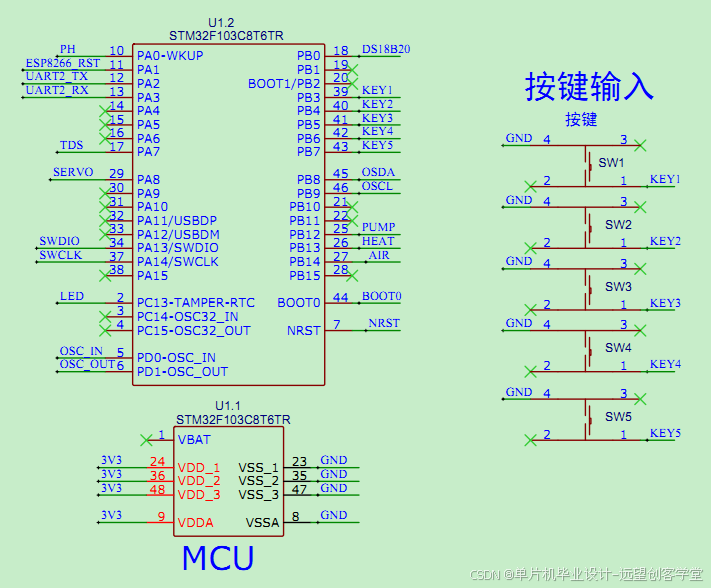

单片机和按键输入电路:

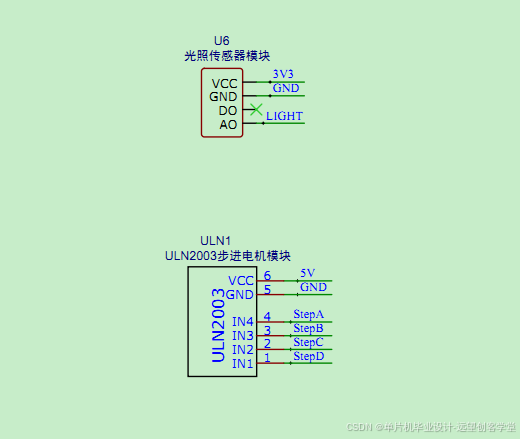

系统控制电路:

资料获取地址

系统主要功能模块代码

初始化代码:

  /* USER CODE BEGIN 1 */


  /* USER CODE END 1 */


  /* MCU Configuration--------------------------------------------------------*/


  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */

  HAL_Init();


  /* USER CODE BEGIN Init */

    InitVar();


  /* USER CODE END Init */


  /* Configure the system clock */

  SystemClock_Config();


  /* USER CODE BEGIN SysInit */


  /* USER CODE END SysInit */


  /* Initialize all configured peripherals */

  MX_GPIO_Init();

  MX_USART1_UART_Init();

  MX_ADC1_Init();

  /* USER CODE BEGIN 2 */

    HAL_Delay(100);

    SetUart1RxToInput();

    HAL_Delay(50);

//uart1打开接收中断

    HAL_UART_Receive_IT(&huart1, (uint8_t*)&uart1RecBuff, 1);

//初始化显示

    InitOled();

    InitOledDisp();

    ResetDHT11();


  /* USER CODE END 2 */

系统控制代码;

//系统信息更新

void SystemControl(void)

{

    WindowControl();

    UpdateTempData();

    UpdateBleData();

}

蓝牙上报信息:

//蓝牙模块上报系统数据

void UpdateBleData(void)

{

    static uint8_t bleCnt = 0;


    if(sysMode==SYS_MODE_MANU)

    {

        return;

    }


    bleCnt++;

    if(bleCnt>=BLE_UPDATE_INTER)

    {

        bleCnt = 0;

//打印温湿度值

        printf("Temp:%02d Humi:%02d\r\n", DHT11_Data.temp_int, DHT11_Data.humi_int);

//打印获取到的光照值和设定的光照值

        printf("getLight:%04d setLight:%04d\r\n", getLightVal, setLightVal);

//打印窗户状态

        if(windState==false)

        {

            printf("Window:Closed\r\n");

        }

        else

        {

            printf("Window:Open\r\n");

        }

    }

}

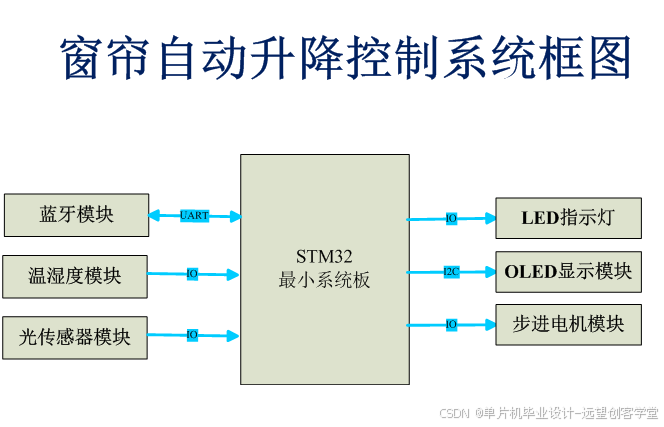

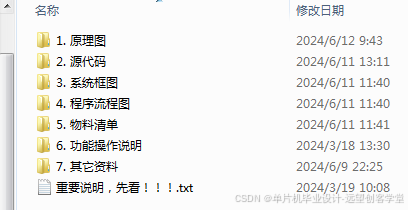

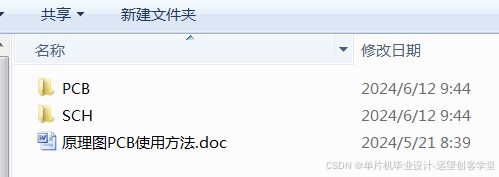

此设计提供的资料包含原理图PCB（包含PDF，AD，立创EDA三个版本），源代码，系统框图，主程序流程图，物料清单（包含使用到的器件手册），功能操作说明等。
