一、MIMO 系统与调制技术概述

MIMO 基本原理：

• 多输入多输出 (MIMO) 技术通过多天线同时传输数据，利用空间维度提升系统性能

• 核心优势：空间复用 (提升容量)、空间分集 (增强可靠性)、波束赋形 (提高信噪比)

• 信道容量与收发天线数中较小值呈线性关系：C = min (Nt, Nr)・log₂(1+SNR)

调制技术在 MIMO 中的作用：

• 将比特流映射到复平面上的星座点，实现信息传输

• 调制阶数 (M) 决定频谱效率：R = log₂(M) (bit/symbol)

• 不同调制方式影响系统误码率 (BER) 和信噪比要求

二、主流调制方式性能对比

调制方式	频谱效率 (bit/symbol)	抗干扰能力	适用 SNR 范围	误码率特点
BPSK	1	最强	低 SNR (<10dB)	PB = Q (√(2γ))，随 γ 指数下降
QPSK	2	强	中低 SNR	PB ≈ Q (√(2γ))，优于高阶调制
16QAM	4	中等	中高 SNR (>10dB)	PB ≈ 4・Q (√(3γ/5))，信噪比要求较高
64QAM	6	弱	高 SNR (>15dB)	PB ≈ 12・Q (√(7γ/45))，对噪声敏感
8PSK	3	弱 (相位密集)	中高 SNR	PB 较高，因相位间隔小易误判

性能特点分析：

• 低阶调制优势

  ：BPSK/QPSK 在低信噪比下 BER 性能优异，适合衰落信道

• 高阶调制优势

  ：16QAM/64QAM 频谱效率高，适合高信噪比稳定链路

• PSK 与 QAM 比较

  ：同阶数下 QAM 抗干扰能力优于 PSK，因同时利用幅度和相位信息

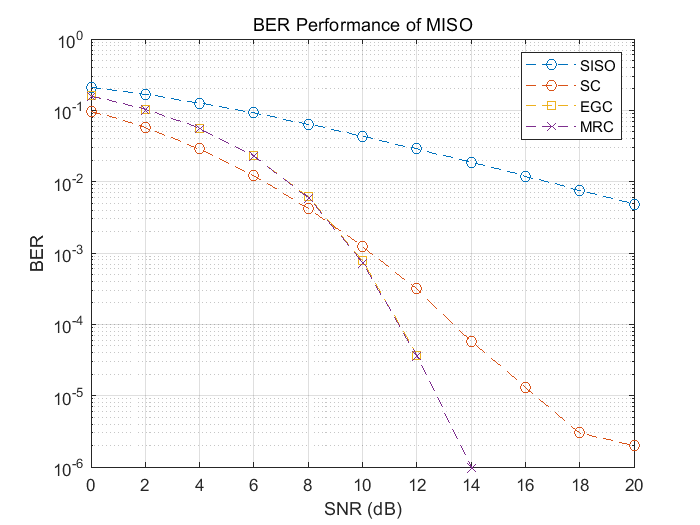

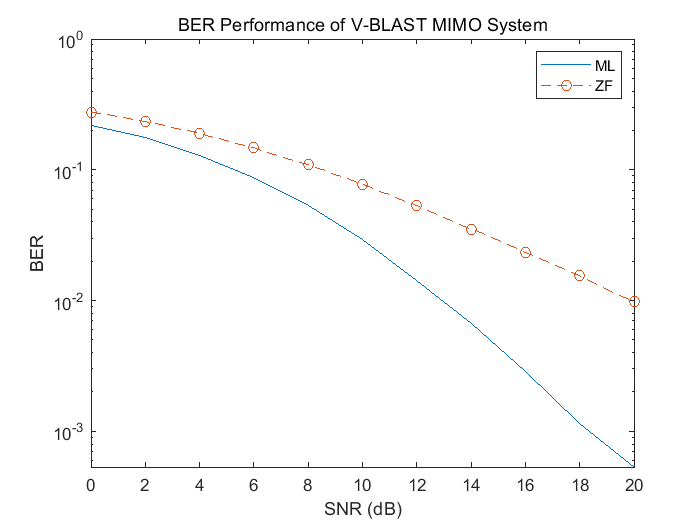

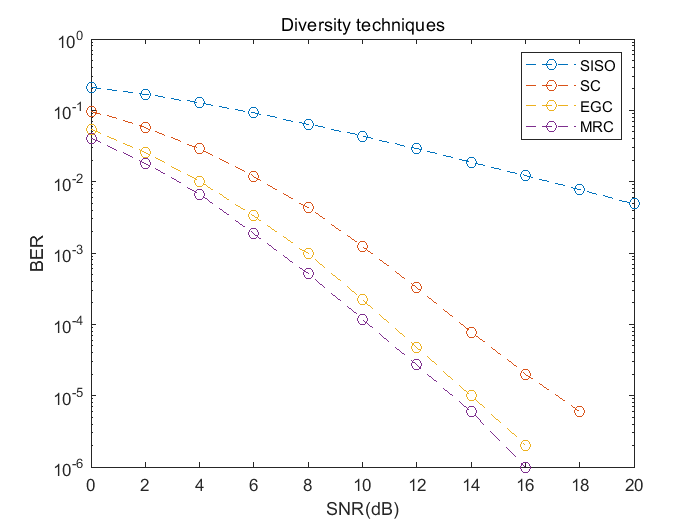

⛳️ 运行结果

📣 部分代码

qpsk_sig = ((Bits1==0).* (Bits2==0)*(exp(1i*pi/4)) + (Bits1==0).*(Bits2==1)*(exp(3*1i*pi/4)) + ...

    (Bits1==1).*(Bits2==1)*(exp(5*1i*pi/4)) + (Bits1==1).*(Bits2==0)*(exp(7*1i*pi/4)));

% SISO BER

h0 = sqrt(0.5)*(randn(1,length(qpsk_sig)) + 1i*randn(1,length(qpsk_sig)));

for SNR_dB = 0:2:20

    N0 = 1/10^(SNR_dB/10);

    a = length(qpsk_sig);

    Noise = sqrt(N0/2)*(randn(1,a) + 1i*randn(1,a));

    Rx_qpsk = qpsk_sig .* h0 + Noise;

    Rx_qpsk_sig = Rx_qpsk ./ h0;

    Bits4 = (real(Rx_qpsk_sig) < 0);

    Bits3 = (imag(Rx_qpsk_sig) < 0);

    Demod_qpsk_bits = zeros(1, 2*length(Rx_qpsk_sig));

    Demod_qpsk_bits(1:2:end) = Bits3;

    Demod_qpsk_bits(2:2:end) = Bits4;

    Error_bits_qpsk = bits - Demod_qpsk_bits;

    BER_qpsk(SNR_dB/2+1) = sum(abs(Error_bits_qpsk)) / num_bits;

end

semilogy((0:2:20), BER_qpsk, 'o--'); hold on;

% Ryleigh

h1 = sqrt(0.5)*(randn(1,length(qpsk_sig)) + 1i*randn(1,length(qpsk_sig)));

h2 = sqrt(0.5)*(randn(1,length(qpsk_sig)) + 1i*randn(1,length(qpsk_sig)));

h3 = sqrt(0.5)*(randn(1,length(qpsk_sig)) + 1i*randn(1,length(qpsk_sig)));

h4 = sqrt(0.5)*(randn(1,length(qpsk_sig)) + 1i*randn(1,length(qpsk_sig)));

h = {h1, h2, h3, h4};
