【干扰资源分配】基于组合优化的威胁评估和干扰分配系统附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码获取及仿真咨询内容私信。

🔥 内容介绍

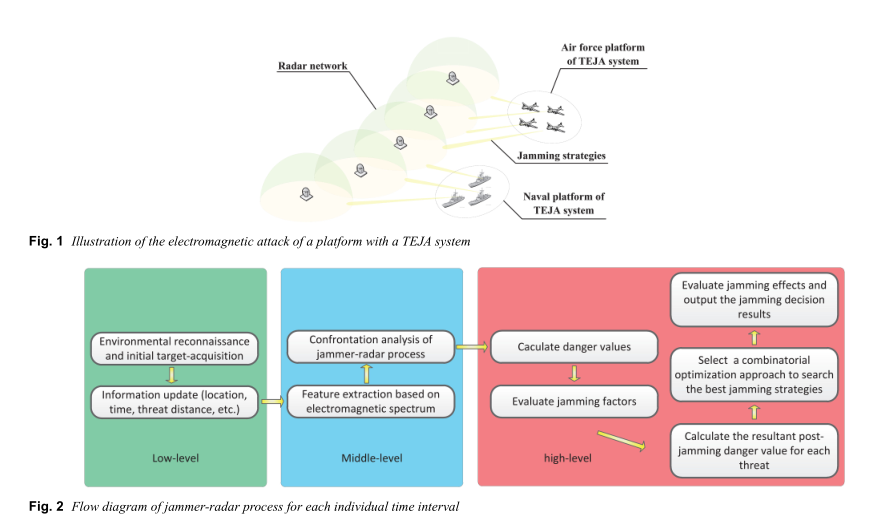

它旨在解决在一个 15km x 15km 的区域内，如何为多部干扰机分配干扰资源，以最优地降低多部雷达构成的威胁。

下面我将从代码逻辑、核心模块、存在的问题与改进建议三个方面为你进行详细解析。

---

一、代码核心逻辑与模块解析

整个系统可以分为威胁评估和干扰分配优化两大核心部分。

1. 环境与威胁评估初始化

这部分是整个仿真的基础，用于设定战场环境和评估初始威胁。

• 环境设置

  :

  • Jammers_pos

     和 Radars_pos 分别定义了干扰机和雷达的三维坐标（x, y, z）。

  • R(m,n)

     计算了第 m 个干扰机到第 n 个雷达的距离。

• 关键参数

  :

  • Jamming_range

    : 干扰机的最大有效干扰范围。

  • Radars_range

    : 各个雷达的探测范围。

  • Weapons_range

    : 各个雷达所控制武器的有效射程。

• 威胁评估计算

  :

  • P(:,n)

     计算了第 n 个雷达对干扰机的遭遇概率。这个概率是距离的函数，当干扰机进入武器射程时概率为 1，超出雷达探测范围时概率为 0，在两者之间线性变化。这是一个简化但有效的威胁评估模型。

  • Dn = Dncal(...)

    : 这是核心的单雷达威胁值计算。虽然 Dncal 函数未给出，但从输入参数 P, W, Radars_adv, Radar_stage_Nt, Radars_stage 可以推断，它是一个多因素加权模型。它综合了遭遇概率、雷达先进性、雷达当前所处的工作阶段（搜索、捕获、跟踪、导引）等，计算出每个雷达对干扰机的威胁值 Dn。

  • Dnp = Dsum(Dn, Radars_stage)

    : 这一步计算雷达网的综合威胁值。Dsum 函数（同样未给出）考虑了雷达之间的协同工作（例如数据融合），将单个雷达的威胁值 Dn 聚合为整个系统的总威胁 Dnp。

2. 干扰效果评估模型

这部分定义了干扰如何影响雷达的威胁值。

• Se_factors

  : 这是一个干扰效果矩阵，维度为 [4, 5]。

  • 行：代表雷达的 4 个工作阶段（搜索、捕获、跟踪、导引）。

  • 列：代表 5 种不同的干扰技术或样式。

  • 数值：代表干扰对处于该阶段的雷达的效果因子。正数可能表示干扰有效（降低威胁），负数可能表示干扰无效甚至有害（例如，在搜索阶段使用某种干扰反而可能暴露自身）。这个矩阵是连接干扰策略和威胁变化的关键。

• R2 = (1-R/Jamming_range).^2

  : 这是一个干扰效果衰减模型。干扰效果随着距离的增加而减弱，这里用一个二次函数来建模，当距离为 0 时效果最好（1），当距离等于干扰范围时效果为 0。

3. 基于改进差分进化算法的干扰分配优化

这是代码的核心，使用一种改进的离散差分进化算法（ePDE）来求解最优的干扰分配策略。

• 优化目标

  : 找到一个干扰分配方案，使得干扰后雷达网的总威胁值最小。

• 算法流程

  :

  • Decoding

    : 将个体的编码 Code_cross 解码为具体的干扰策略，即确定每个干扰机对每个雷达使用的干扰技术 Tech 和干扰效果 Emn。

  • En_Final

    : 根据解码出的干扰技术 Tech 和雷达当前阶段，查表 Se_factors 得到最终的干扰效果。

  • Dn_Test = (1.-En_final_Test).*Dnp

    : 这是关键的适应度计算步骤。它用干扰效果 En_final_Test 来折扣（降低）原始的威胁值 Dnp，得到干扰后的威胁值 Dn_Test。

  1. 初始化 (Code_Initialization)

     : 为种群中的每个个体（NP=20个）随机生成一个干扰编码方案 Code_Initial。这个编码定义了哪个干扰机对哪个雷达使用哪种干扰技术。

  2. 适应度计算

     :

  3. 动态反馈调整 (Stagechange)

     : 这是一个非常有价值的闭环反馈机制。干扰可能导致雷达状态发生变化（例如，从跟踪阶段降级到搜索阶段）。Stagechange 函数根据干扰后的威胁值 Dn_Test 来判断雷达阶段是否需要改变。如果改变，则需要重新计算干扰效果和威胁值，形成一个迭代的反馈 loop，直到雷达状态稳定。

  4. 变异与交叉

     : 这是差分进化算法的标准操作，用于生成新的候选解（干扰策略）。

  5. 选择

     : 采用贪心选择策略，保留干扰后总威胁值更小的个体进入下一代。

  6. 迭代终止

     : 当达到最大迭代次数 G=500 或种群的平均威胁值与最优威胁值之差小于一个阈值（1e-5）时，算法停止。

• 蒙特卡洛仿真 (MEC=100)

  : 为了评估算法的鲁棒性和稳定性，整个优化过程被重复执行 100 次。最终结果是这 100 次仿真的统计值（平均值 MEAN、最小值 MIN）。

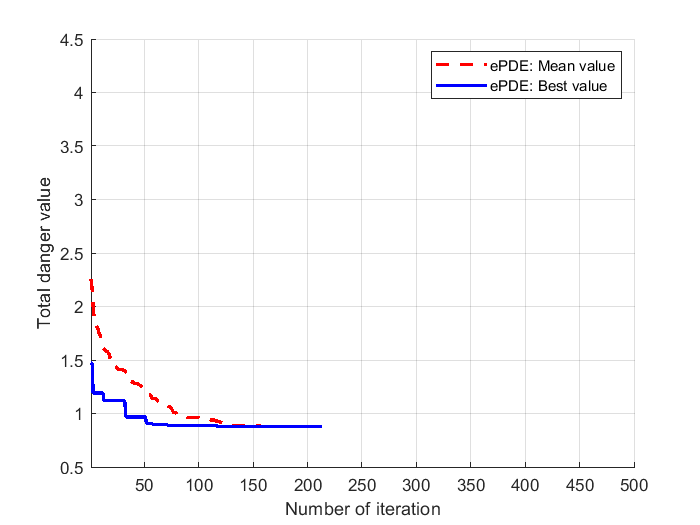

⛳️ 运行结果

📣 部分代码

function [SQ3] =RM(np,NP)

SQ=randperm(NP);

SQ3=SQ(1:3);

i=find(SQ3==np);

if i<4

for j=i:3

SQ3(i)= SQ(i+1);

end

end

end

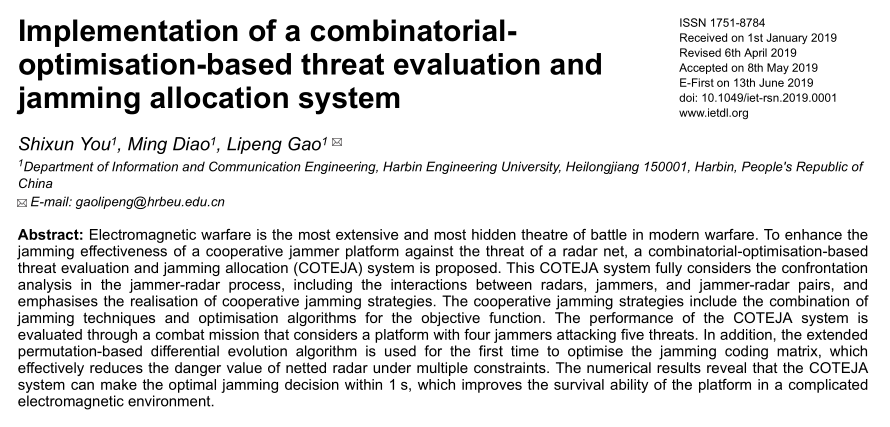

🔗 参考文献
