🔥 内容介绍

在科技飞速发展的当下，无人机凭借其独特优势，在诸多领域得到了广泛应用。尤其是在城市场景中，无人机的身影愈发常见。从城市安防领域的巡逻监控，到物流配送时穿梭于高楼大厦间投递包裹，再到电力巡检中对复杂线路的细致排查，无人机以其高效、灵活、低成本等特性，正逐步改变着城市的运行模式。在安防领域，无人机搭载高清摄像头，能够对城市重点区域进行实时监控，有效扩大监控覆盖范围，还能灵活调整飞行高度和角度，实现全方位、无死角的监控，大大提高了安防效率。在物流配送方面，它能避开地面交通拥堵，快速将货物送达目的地，提升配送时效。

然而，城市场景对于无人机来说，是一个充满挑战的环境。城市中高楼林立，各类建筑物密集分布，形成了复杂的空间结构；同时，还有众多信号塔、电线杆等障碍物，使得无人机的飞行空间严重受限。此外，飞行安全、能量消耗等因素也必须纳入考虑范围。为了让无人机在这样复杂的城市场景中安全、高效地完成任务，三维路径规划就显得尤为重要。

传统的路径规划算法，如 A * 算法、Dijkstra 算法等，在面对简单场景时能够发挥一定作用。但在城市场景下，这些算法存在明显的局限性。它们在处理高维空间和复杂约束条件时效率较低，计算复杂度高，难以适应动态变化的城市环境，无法满足无人机在城市中实时性和最优性的需求。例如，当遇到突发的障碍物，如临时搭建的施工设施时，传统算法可能无法及时调整路径，导致无人机飞行受阻。

而导航变量多目标粒子群优化算法（NMOPSO）为解决这一难题提供了新的思路。它作为一种基于群体智能的优化算法，通过模拟鸟群觅食等群体行为，在搜索空间中进行高效搜索。该算法能够同时考虑多个目标，如路径长度、飞行安全性、能量消耗等，并在这些目标之间寻求最优平衡。在面对城市场景的复杂约束条件时，NMOPSO 算法展现出强大的适应性和优化能力，能够为无人机规划出更加合理、高效的三维飞行路径，从而提升无人机在城市场景中的应用效果，推动其在更多领域的深入应用。

二、城市场景下无人机三维路径规划的挑战

（一）空间维度复杂性

城市是一个高度密集且立体的空间，高楼大厦鳞次栉比，形成了错综复杂的三维环境。无人机在这样的环境中飞行，不仅要在水平方向上规划出避开建筑物、信号塔、电线杆等障碍物的路径，还需要在垂直方向上精准调整飞行高度。不同建筑物的高度各不相同，且分布没有明显规律，这就要求无人机能够实时感知周围环境，在复杂的三维空间中灵活规划出合理的飞行路径。例如，在进行城市快递配送时，无人机需要从快递站点起飞，穿越林立的高楼，避开突然出现的塔吊等施工设备，精准降落在目标地点的指定高度位置，这对路径规划算法在处理三维空间信息的能力提出了极高的要求。传统算法在面对如此复杂的空间维度时，计算量呈指数级增长，难以满足无人机实时性的飞行需求。

（二）环境因素干扰

城市环境中存在着各种各样的干扰因素，对无人机的飞行产生诸多不利影响。在电磁干扰方面，城市中分布着大量的通信基站、变电站、无线网络设备等，这些设施产生的电磁信号相互交织，形成了复杂的电磁环境。无人机依靠卫星定位系统（如 GPS）进行定位，依靠无线通信与地面控制站进行数据传输和指令接收，而复杂的电磁环境可能导致定位信号丢失、通信中断或延迟。例如，当无人机靠近通信基站时，强烈的电磁信号可能会干扰其 GPS 信号，使定位出现偏差，导致无人机偏离预定航线。

气象条件同样不可忽视，风力、风向、降雨、大雾等气象变化都会影响无人机的飞行性能和路径规划。强风可能改变无人机的飞行方向和速度，增加其飞行控制的难度，甚至可能导致无人机无法按照预定路径飞行。在雨天或大雾天气中，能见度降低，无人机的视觉传感器性能会受到严重影响，无法准确识别周围的障碍物，从而增加了碰撞的风险。在暴雨天气下，雨水可能会进入无人机的电子设备，导致设备故障，影响飞行安全。这些环境因素的不确定性，要求路径规划算法具备强大的适应性，能够根据实时的环境变化动态调整飞行路径。

（三）性能约束限制

无人机自身的性能参数对其路径规划有着严格的约束。最大飞行距离限制了无人机能够执行任务的范围，一旦超出这个距离，无人机可能因电量耗尽而无法返回或完成任务。例如，一款普通的消费级无人机，其最大飞行距离可能只有几公里，在进行城市巡查任务时，就需要合理规划路径，确保在电量允许的范围内覆盖尽可能多的区域。最大飞行速度决定了无人机在单位时间内能够移动的距离，同时也影响着其应对突发情况的能力。如果速度过快，在遇到障碍物时可能无法及时躲避；速度过慢，则会影响任务执行的效率。

转弯半径也是一个关键因素，无人机在飞行过程中不能像理想模型那样进行瞬间转弯，而是需要一定的半径来完成转向动作。这就意味着在规划路径时，要充分考虑无人机的转弯能力，避免出现过于急促的转弯指令，否则可能导致无人机失去平衡或无法完成转弯动作。此外，无人机的载重能力也会影响其飞行性能和路径规划。当搭载较重的设备或货物时，无人机的能耗会增加，飞行速度和机动性都会受到限制，需要在路径规划中综合考虑这些因素，以确保无人机能够安全、高效地完成任务。

（四）多目标冲突

在城市场景下，无人机的路径规划往往需要同时考虑多个目标，而这些目标之间常常相互冲突，难以通过单一的优化方法实现。路径最短目标旨在使无人机从起点到终点飞行的距离最短，这样可以节省时间和能源。然而，单纯追求路径最短可能会导致无人机飞行在靠近建筑物等危险区域，降低飞行的安全性。

能耗最低目标要求无人机在飞行过程中尽可能减少能量消耗，以延长续航时间。这可能需要无人机选择较为平缓的飞行路径，避免频繁的加速、减速和高度变化，但这样可能会增加飞行时间和路径长度。飞行时间最短目标则侧重于尽快完成任务，这可能需要无人机以较高的速度飞行，但高速飞行会增加能耗，同时也可能面临更大的安全风险。安全性最高目标要求无人机远离障碍物、避开危险区域，但这可能会使路径变得更长、能耗增加、飞行时间延长。例如，在城市消防救援中，无人机需要快速到达火灾现场（追求飞行时间最短），但同时要避开火灾产生的高温区域和浓烟（确保安全性最高），还要考虑携带的灭火设备或救援物资的重量对能耗的影响（兼顾能耗最低），如何在这些相互冲突的目标之间找到最佳平衡点，是城市场景下无人机三维路径规划面临的一大难题。

三、NMOPSO 算法原理剖析

（一）传统粒子群优化算法（PSO）溯源

传统粒子群优化算法（PSO）的诞生灵感源于对鸟群觅食行为的细致观察与深入模拟。想象在一片广阔的区域中，鸟群在随机搜寻着唯一的食物源。每只鸟都不清楚食物的确切位置，但它们能够感知自身当前位置与食物之间的距离。在这种情况下，鸟群采用的策略是围绕距离食物最近的鸟进行搜索，通过不断调整自身的位置，逐渐靠近食物。

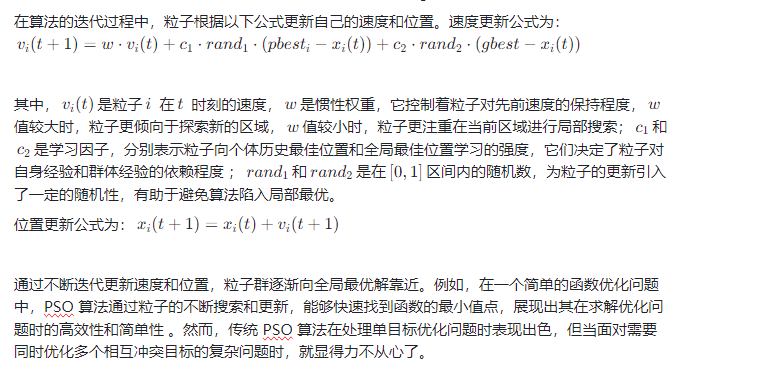

在 PSO 算法中，将优化问题的解抽象为空间中的 “粒子”，每个粒子都具有位置和速度这两个关键属性。粒子的位置代表了问题的一个潜在解，而速度则决定了粒子在搜索空间中移动的方向和步长。为了评估粒子位置的优劣，引入了适应度函数，它根据问题的目标和约束条件，对粒子的位置进行量化评价。每个粒子都会记住自身经历过的最佳位置，即个体历史最佳位置（pBest），同时，整个粒子群也会记录下群体经历过的最佳位置，即全局最佳位置（gBest）。

（二）多目标粒子群优化算法（MOPSO）进阶

随着实际应用中问题复杂度的增加，多目标优化问题日益凸显，传统 PSO 算法难以直接应对这类问题。多目标粒子群优化算法（MOPSO）应运而生，它在 PSO 算法的基础上，引入了一系列新的概念和机制，以有效处理多个相互冲突的目标函数的同时优化问题。

MOPSO 算法引入了 Pareto 支配关系的概念。在多目标优化问题中，当一个解在所有目标上都不劣于另一个解，并且至少在一个目标上优于后者时，就称前者 Pareto 支配后者。例如，在无人机路径规划问题中，目标可能包括路径最短和避开障碍物最多。如果方案 A 的路径比方案 B 短，且避开的障碍物数量不少于方案 B，那么方案 A 就 Pareto 支配方案 B。通过这种支配关系，可以筛选出一组非支配解，这些解构成了 Pareto 最优解集，它们在多个目标之间达到了一种平衡，不存在一个解能够在不使其他目标变差的情况下改进某个目标。

为了保存和管理这些非支配解，MOPSO 算法通常会维护一个外部存档。这个存档就像是一个 “精英库”，随着算法的迭代，不断将新发现的非支配解纳入其中。在更新粒子的速度和位置时，MOPSO 算法不仅考虑粒子自身的历史最优位置和全局最优位置，还会参考外部存档中的非支配解，将其作为全局最优解的指引，引导粒子向更优的方向搜索。

为了避免非支配解集中在某一区域，保持解的多样性，MOPSO 算法采用了拥挤距离等指标。拥挤距离用于衡量每个非支配解在目标空间中的拥挤程度，通过优先选择拥挤距离较大的解，可以使找到的解在多个目标之间实现更好的平衡，分布更加均匀。例如，在一个双目标优化问题中，通过计算每个非支配解的拥挤距离，可以确保找到的解在两个目标维度上都有较好的覆盖，而不是集中在某一个局部区域。MOPSO 算法通过这些机制，能够在多目标解空间中搜索到一组平衡各个目标的最优解集，为解决多目标优化问题提供了有效的途径。

（三）NMOPSO 算法创新揭秘

基于导航变量的多目标粒子群优化算法（NMOPSO）在 MOPSO 算法的基础上，进行了大胆创新，引入了导航变量和改进的算法框架，使其能够更好地适应城市场景下无人机三维路径规划的复杂需求。

NMOPSO 算法引入了能够反映城市环境关键特征和无人机导航需求的导航变量，如路径段长度、爬升角和转向角等。路径段长度对于无人机在城市中飞行至关重要，合理控制路径段长度可以使无人机在避开建筑物等障碍物的同时，尽可能地缩短飞行距离，提高飞行效率。在高楼林立的城市街道中，无人机需要规划出一系列合适长度的路径段，以实现高效的飞行。爬升角和转向角则直接关系到无人机的飞行姿态和安全性，通过对这些导航变量的精确控制，无人机能够在复杂的三维空间中灵活飞行，避开障碍物，确保飞行安全。

NMOPSO 算法对传统 MOPSO 算法的框架进行了改进，增加了导航变量处理模块和多目标优化决策模块。导航变量处理模块负责对城市环境信息和无人机导航需求进行深入分析和处理，提取出有效的导航变量。它会根据城市地图数据、障碍物分布信息以及无人机的性能参数，计算出合适的路径段长度、爬升角和转向角等导航变量值，为粒子的搜索提供准确的指导。

多目标优化决策模块则根据多个目标函数的要求，对粒子的优化结果进行全面评估和选择。在无人机三维路径规划中，需要同时考虑路径长度、飞行安全性、能量消耗等多个目标，这些目标之间相互冲突，难以通过单一的优化方法实现。多目标优化决策模块会综合考虑各个目标函数的值，利用 Pareto 支配关系和拥挤距离等概念，对粒子生成的解进行筛选和排序，确保算法能够找到 Pareto 最优解集中的优质解。例如，在面对路径最短和飞行安全性这两个冲突目标时，该模块会在两者之间寻求平衡，选择既具有较短路径，又能保证飞行安全的解，为无人机规划出最优的三维飞行路径。
