🔥 内容介绍

城市非地面网络：无线电通信的 “复杂战场” 与模拟器需求

随着 6G 通信技术向 “空天地一体化” 演进，非地面网络（Non-Terrestrial Network, NTN）—— 涵盖低轨卫星（LEO）、中轨卫星（MEO）与无人机通信节点 —— 成为弥补城市地面网络覆盖盲区、支撑应急通信、物联网海量连接的关键基础设施。与开阔场景不同，城市环境中高楼林立、电磁环境复杂，NTN 的无线电信道面临独特挑战，直接影响通信质量与网络稳定性：

1. 多径衰落与遮挡效应叠加：卫星与无人机信号在城市中传播时，会经建筑物反射、散射形成多径信号，同时受高楼遮挡出现 “阴影衰落”，导致接收信号强度剧烈波动（幅度可达 20-30dB）。例如，低轨卫星信号在密集城区的遮挡概率高达 40%-60%，远高于郊区（<10%）；

1. 动态信道特性显著：无人机飞行速度快（可达 50-100km/h）、卫星轨道运动（LEO 卫星过境速度约 7.8km/s），导致信道时延、多普勒频移随时间快速变化 —— 无人机与地面终端的相对运动，可使多普勒频移达 ±1kHz，远超地面静态信道（<100Hz）；

1. 电磁干扰复杂：城市中存在大量地面基站、WiFi、蓝牙等无线设备，其工作频段（如 2.4GHz、5GHz）与 NTN 常用频段（如 Ku 波段、Ka 波段）可能重叠，形成同频或邻频干扰，进一步恶化信道质量。

传统无线电信道模型（如自由空间传播模型、Okumura-Hata 模型）仅适用于地面静态场景，无法精准刻画 NTN 在城市环境中的动态、复杂信道特性。因此，开发城市环境 NTN 无线电频道模拟器成为关键 —— 通过构建贴合实际的信道模型，模拟信号传播过程中的衰落、遮挡、干扰等效应，可为 NTN 通信协议设计、设备性能测试、网络部署优化提供 “虚拟测试场”，大幅降低实网测试成本（实网测试成本通常是仿真测试的 10-20 倍）。

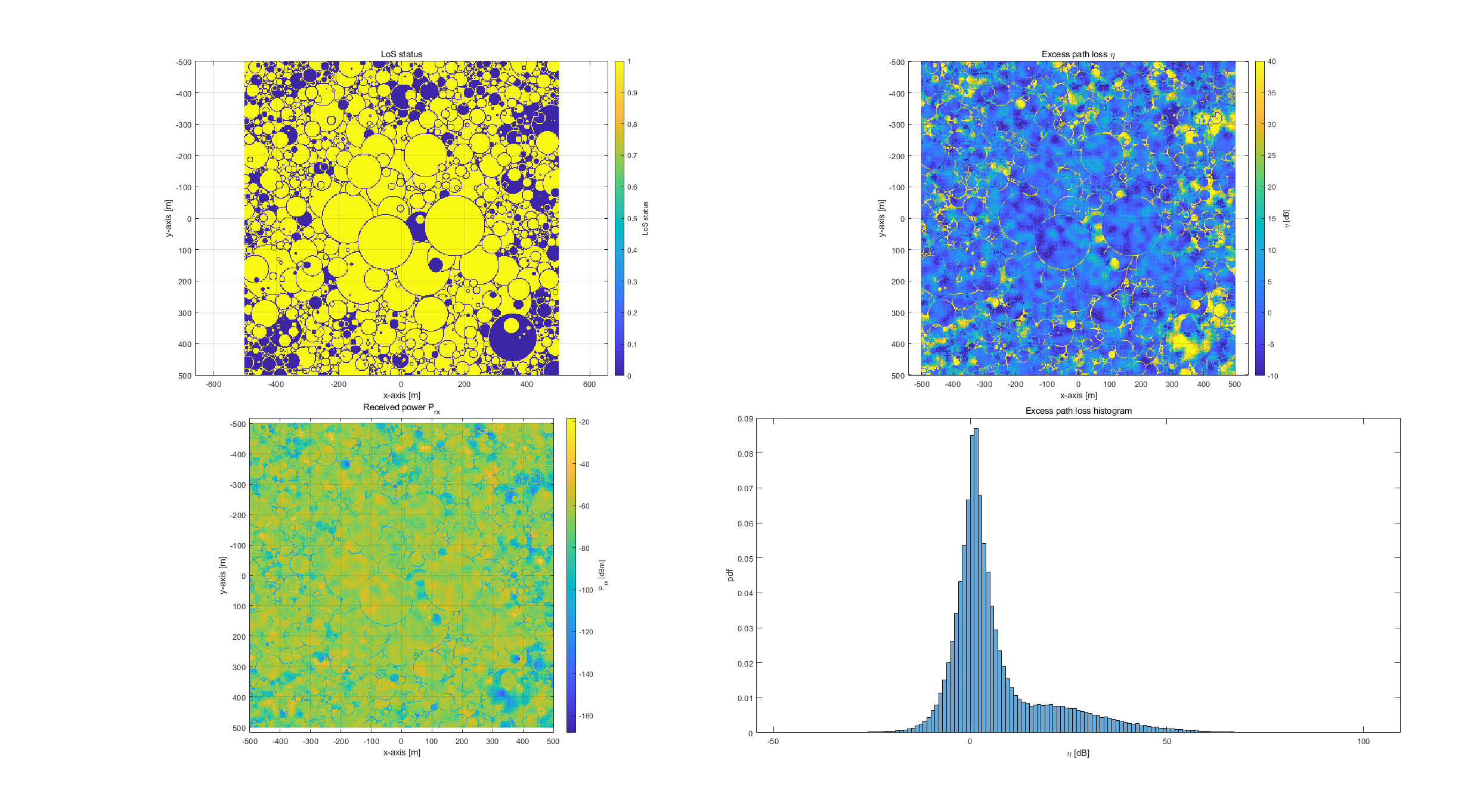

⛳️ 运行结果

📣 部分代码

t status for each simulation cell

% theta is the elevation angle between the satellite and each simulation cell

% Sim is the simulation parameter’s structure

% Model is the model parameter’s structure

%

% Output

% etaMatrix holds the excess path loss for each simulation cell

%% Generate eta

if ( Sim.Env ~= 1 && Sim.Env ~= 2 && Sim.Env ~= 3)

error('Environment Should be 1,2, or 3');

end

if ( Sim.Freq < 700 || Sim.Freq > 5800)

error('This function supports frequencies between 700 and 5800 MHz]');

end

%% Interpolating for the simulation frequency

muLoS = interp1(Model.Model_Freq,Model.LoS_mu(:,Sim.Env),Sim.Freq);

muNLoS = interp1(Model.Model_Freq,Model.NLoS_mu(:,Sim.Env),Sim.Freq);

aLoS = mean(Model.LoS_sigma(:,2*Sim.Env-1)); % This vector does not show clear dependency on the freq -> the mean is taken

bLoS = Model.LoS_sigma(:,2*Sim.Env);

bLoS = interp1(Model.Model_Freq,bLoS,Sim.Freq);

🔗 参考文献

[1] 陈来军,王任,郑天文,等.基于参数自适应调节的虚拟同步发电机暂态响应优化控制[J].中国电机工程学报, 2016, 36(21):8.DOI:10.13334/j.0258-8013.pcsee.160458.

[2] 柳震.基于Watterson模型的短波信道模拟器设计与实现[D].哈尔滨工程大学,2011.DOI:10.7666/d.y2052268.

[3] 沈跃.考虑驾驶特性与行车风险的人机共驾策略研究[D].西南交通大学[2025-09-10].

🎈 部分理论引用网络文献，若有侵权联系博主删除
