【电力系统】基于爬山搜索法的风光储并网协同运行模型，包含永磁风机发电机、光伏阵列、储能系统及其各自控制系统附simlink仿真

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

在新能源并网技术中，风能、太阳能的间歇性与波动性是制约其大规模应用的核心瓶颈。风光储并网协同运行模型通过整合永磁直驱风机、光伏阵列与储能系统，结合先进控制策略平抑功率波动，实现稳定并网。该模型采用爬山搜索法优化风机最大功率跟踪，辅以扰动观察法的光伏 MPPT（最大功率点跟踪）控制，配合储能系统的双向稳压调节，最终通过低损耗逆变技术实现高电能质量并网，为分布式能源系统的高效运行提供了完整解决方案。

一、系统整体架构与协同运行逻辑

风光储并网系统以 “能源采集 - 功率调节 - 稳定并网” 为主线，由永磁直驱风机、光伏阵列、储能系统、直流母线与并网逆变器五大核心模块构成，各模块通过协同控制实现功率平衡与电压稳定。

（一）系统拓扑结构

1. 能源输入层：

• 永磁直驱风机：通过机侧变流器将风能转化为直流功率，经爬山搜索法追踪最大功率点；

• 光伏阵列：通过 Boost 变换器升压至直流母线，采用扰动观察法实现 MPPT；

• 储能系统：采用锂电池组，通过 Buck-Boost 双向 DC/DC 变换器接入直流母线，负责平抑功率波动。

1. 能量转换层：

• 直流母线：维持 400V 恒定电压，作为各模块的功率汇聚节点，电压纹波严格控制在 1% 以内（≤4V）；

• 并网逆变器：将直流功率逆变为与电网同频同相的交流功率，采用单极调制技术降低开关损耗。

1. 控制与监测层：

• 分布式控制器：分别实现风机、光伏、储能的局部控制；

• 协同控制器：采集直流母线电压与并网电流信号，动态调节各模块输出，确保系统稳定。

（二）协同运行机制

系统通过 “功率 - 电压” 双闭环协同策略实现稳定运行：

• 常态运行：风机与光伏系统工作在 MPPT 模式，最大化能源利用效率；储能系统处于浮充状态，仅补偿微小功率波动；

• 波动工况：当光照或风速突变导致直流母线电压偏离 400V 时，储能系统快速充放电（通过 Buck-Boost 变换器调节），在 50ms 内将电压偏差抑制在 ±2% 以内；

• 并网交互：逆变器实时跟踪电网电压相位，通过电流环控制确保并网电流总谐波畸变率（THD）≤1.36%，满足 GB/T 19964-2012《光伏发电站接入电力系统技术规定》要求。

例如，当光照强度突然下降导致光伏输出功率减少 20% 时，储能系统立即切换至放电模式，通过 Buck-Boost 变换器向直流母线补充功率，避免电压跌落；反之，当风机功率骤增时，储能系统转为充电模式，吸收多余能量，防止电压过冲。

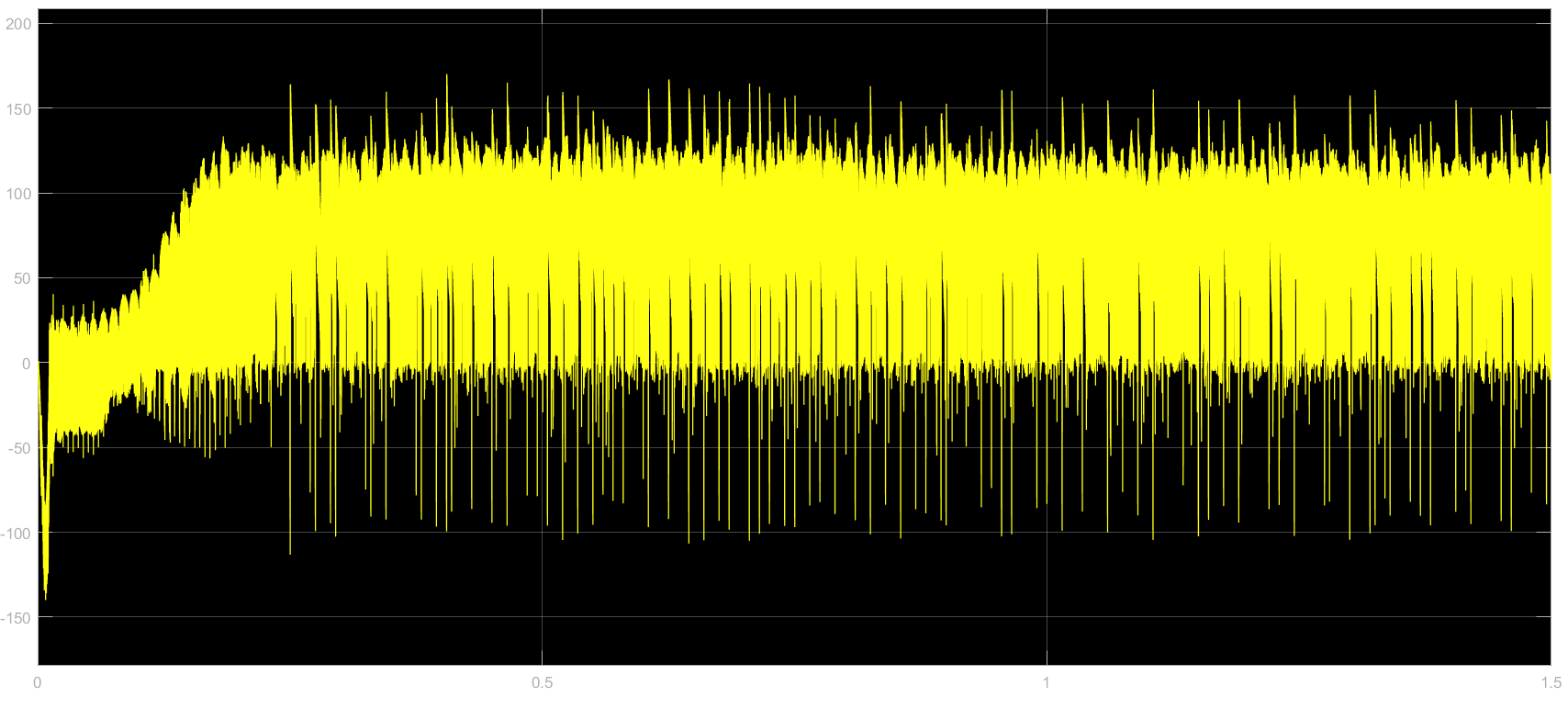

⛳️ 运行结果
