汽车自适应巡航控制（Adaptive Cruise Control，ACC）作为先进驾驶辅助系统（Advanced Driver Assistance System，ADAS）的重要组成部分，旨在缓解驾驶员疲劳、提高行车安全性。雷达，尤其是调频连续波（Frequency Modulated Continuous Wave，FMCW）雷达，因其测量精度高、抗干扰能力强、体积小巧且成本相对较低等优势，成为ACC系统的关键感知传感器。本文将深入探讨FMCW雷达在ACC应用中的波形设计，真实道路场景下的仿真，以及汽车自适应巡航控制中的信号处理方法，旨在全面阐述FMCW雷达在提升ACC系统性能方面所起的重要作用。

一、FMCW雷达波形设计：性能指标与优化策略

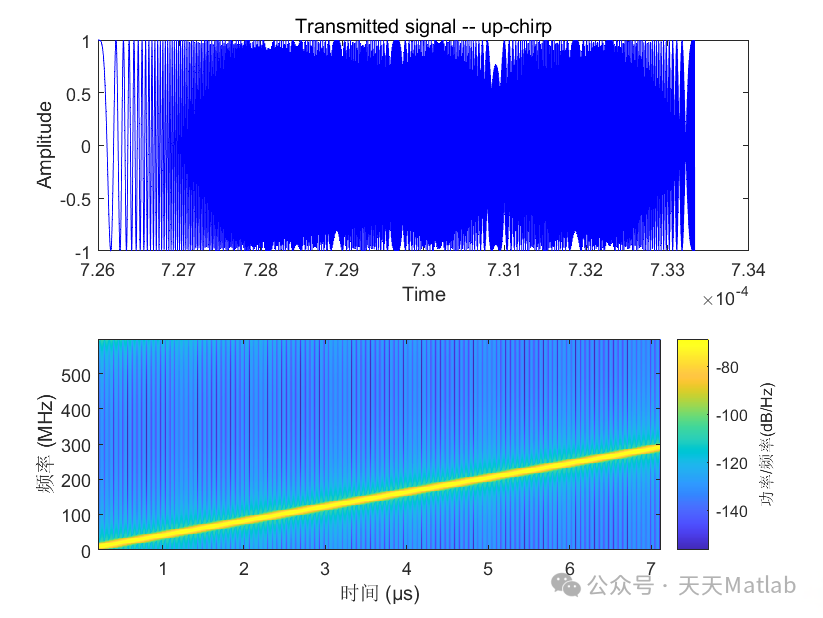

FMCW雷达通过发射频率随时间线性变化的连续波信号，并通过测量发射信号与接收信号之间的频率差来获取目标距离和速度信息。其核心性能指标包括距离分辨率、速度分辨率和最大探测距离。这些指标与FMCW雷达的波形参数，如带宽（B）、扫频时间（T）和中心频率（fc）等密切相关。

距离分辨率(ΔR): 距离分辨率是指雷达能够区分两个相邻目标的最小距离。对于线性调频FMCW雷达，距离分辨率与带宽成反比，即ΔR = c / (2B)，其中c为光速。因此，为了获得更高的距离分辨率，需要设计更大带宽的FMCW波形。然而，带宽的增加也可能带来更高的系统复杂性和成本。
速度分辨率(ΔV): 速度分辨率是指雷达能够区分两个相邻目标的最小速度差。速度分辨率与扫频时间和载波频率有关。对于一个扫频周期T，速度分辨率可以近似为ΔV = λ / (2T)，其中λ为波长，与载波频率fc成反比。为了提高速度分辨率，可以增加扫频时间或者使用更低频率的载波。但是，增加扫频时间会导致目标跟踪性能下降，而降低载波频率则可能增加天线尺寸。
最大探测距离(Rmax): 最大探测距离受到发射功率、接收灵敏度、天线增益以及目标反射截面积等因素的影响。在FMCW雷达中，最大探测距离与扫频周期成正比，这意味着更长的扫频周期可以探测更远距离的目标。然而，过长的扫频周期会增加数据处理的延迟，并可能导致目标跟踪的误差。

在实际应用中，波形设计需要在上述性能指标之间进行权衡。例如，为了获得高距离分辨率，需要设计大带宽的FMCW波形，但同时需要考虑硬件实现的难度和成本。为了实现高速度分辨率和远距离探测，需要选择合适的扫频周期和载波频率，并考虑目标跟踪的实时性要求。除了线性调频波形外，非线性调频波形，如阶梯调频和正弦调频等，也可以用于提高雷达的性能。这些波形设计方法旨在优化FMCW雷达的性能，以满足ACC系统对目标检测和跟踪的要求。

二、真实道路场景仿真：建模、参数设置与性能评估

为了验证FMCW雷达在ACC系统中的性能，需要建立真实的道路场景进行仿真。道路场景仿真包括道路建模、车辆建模、传感器建模和环境建模等多个方面。

道路建模： 道路模型应包含车道线、交通标志、护栏等道路基础设施，以及不同类型道路的弯曲、坡度和起伏等地形信息。可以使用专业的三维建模软件，如CARLA、PreScan或Simulink等，构建逼真的道路环境。
车辆建模： 车辆模型应包含车辆的物理尺寸、质量、速度和加速度等参数。可以采用简化的车辆动力学模型，或者更复杂的车辆动力学模型，以模拟车辆的运动行为。
传感器建模： 传感器模型应包含FMCW雷达的参数，如发射功率、接收灵敏度、天线增益、带宽和扫频时间等。可以使用雷达工具箱，例如MATLAB的Radar Toolbox，构建FMCW雷达模型，并模拟雷达信号的发射和接收过程。
环境建模： 环境模型应包含天气条件、光照强度、交通密度等因素。不同的环境条件会对雷达的性能产生影响，例如雨雾天气会降低雷达的探测距离，强光会干扰雷达的信号处理。

在完成道路场景仿真模型的构建后，需要设置仿真参数，例如车辆的初始速度、加速度、目标车辆的运动轨迹等。然后，可以运行仿真，并记录雷达的输出数据，包括目标的距离、速度和角度等信息。通过对仿真结果进行分析，可以评估FMCW雷达在ACC系统中的性能，例如目标检测的准确率、跟踪的精度和响应时间等。此外，可以通过改变波形参数、道路场景和环境条件，对雷达的性能进行优化。

三、汽车自适应巡航控制信号处理：目标检测、跟踪与决策

FMCW雷达获取的原始数据需要经过一系列的信号处理步骤，才能用于汽车自适应巡航控制。这些步骤包括：

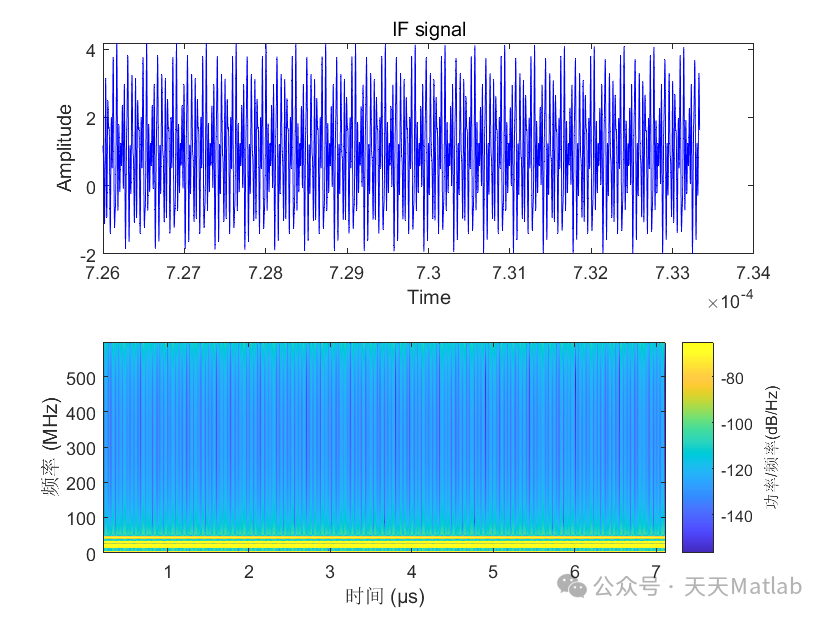

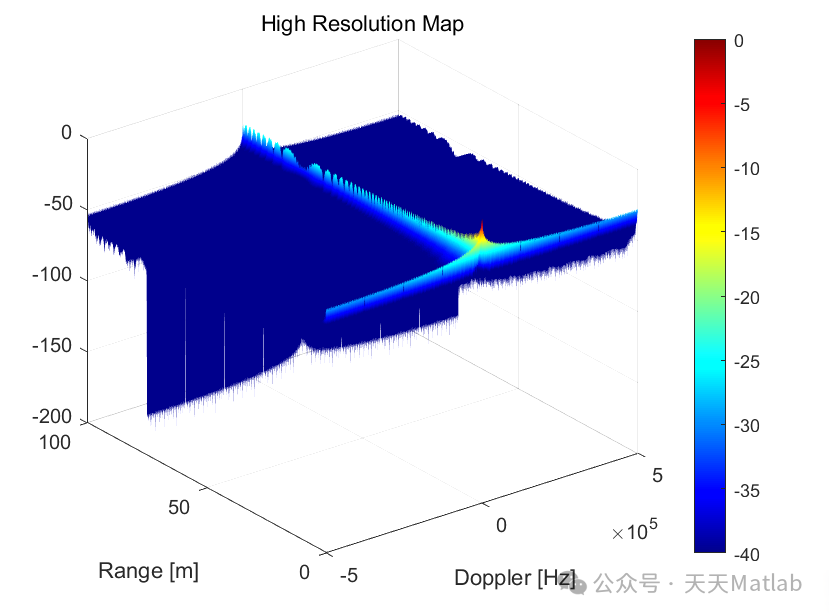

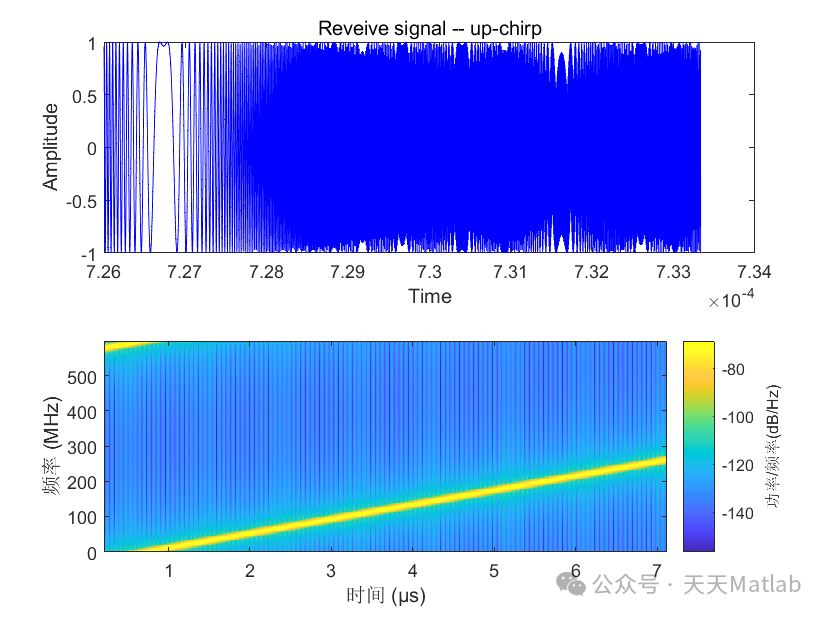

中频信号处理： FMCW雷达接收到的回波信号与发射信号进行混频，得到中频（Intermediate Frequency，IF）信号。IF信号的频率与目标距离和速度有关。可以通过快速傅里叶变换（Fast Fourier Transform，FFT）对IF信号进行频谱分析，得到距离和速度谱。
目标检测： 在距离和速度谱中，通过峰值检测算法可以检测到目标。为了提高目标检测的准确率，可以使用恒虚警率（Constant False Alarm Rate，CFAR）算法，根据背景噪声水平动态调整检测阈值。此外，还可以利用多普勒频率信息区分静止目标和运动目标。
目标跟踪： 目标跟踪是指对检测到的目标进行连续跟踪，估计其位置和速度信息。常用的目标跟踪算法包括卡尔曼滤波（Kalman Filter）和粒子滤波（Particle Filter）。卡尔曼滤波是一种递归算法，能够根据上一时刻的状态估计和当前时刻的测量值，对目标的状态进行最优估计。粒子滤波是一种基于蒙特卡洛方法的非线性滤波算法，能够处理非线性和非高斯噪声的情况。
