【控制】二阶非线性系统的相平面绘制附matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

相平面分析作为控制理论中一种重要的图形化分析方法，尤其适用于研究二阶系统。它通过将系统状态变量及其导数绘制在二维平面上，展现系统运动轨迹，从而直观地揭示系统的稳定性、平衡点性质以及极限环等复杂动态行为。对于线性系统，相平面分析相对简单明了；而对于二阶非线性系统，由于其动态行为更加复杂多样，相平面绘制和分析也更具挑战性和意义。本文将探讨二阶非线性系统的相平面绘制方法，并着重分析其在控制系统设计和分析中的应用。

首先，需要明确相平面的基本概念。对于一个二阶系统，其状态方程通常可以写成如下形式：

ẋ₁= f₁(x₁, x₂)
ẋ₂ = f₂(x₁, x₂)

其中，x₁ 和 x₂ 是状态变量，f₁ 和 f₂ 是状态方程。相平面，也称为状态空间，是以 x₁ 和 x₂ 为坐标轴的二维平面。系统在相平面上的运动轨迹称为相轨迹，其描绘了系统状态随时间变化的演化过程。

绘制二阶非线性系统的相平面通常需要借助数值方法，因为解析解往往难以获得。常用的数值方法包括：

1. 等倾线法 (Isocline Method):

    这是最早也是最直观的方法之一。其核心思想是找到相平面上导数相同的点集，也就是等倾线。根据状态方程，我们可以得到：

dy/dx = ẋ₂ / ẋ₁ = f₂(x₁, x₂) / f₁(x₁, x₂) = k

其中 k 是一个常数，表示相轨迹在 (x₁, x₂) 点的斜率。通过选择不同的 k 值，我们可以绘制出多条等倾线。然后，在每条等倾线上绘制斜率为 k 的短线段，这些短线段就指出了相轨迹在该点的方向。通过连接这些短线段，就可以近似地绘制出相轨迹。等倾线法虽然直观，但精度较低，且绘制过程繁琐，尤其是在相轨迹曲线变化剧烈的地方。

1. 数值积分法 (Numerical Integration Method): 这是一种更为精确和高效的方法。其基本原理是利用数值积分算法，如欧拉法、龙格-库塔法等，对状态方程进行求解，得到系统状态变量随时间变化的数值解。然后，将这些数值解绘制在相平面上，就可以得到系统的相轨迹。不同的数值积分方法具有不同的精度和稳定性，需要根据具体情况选择合适的算法。例如，对于较为复杂和高阶的非线性系统，四阶龙格-库塔法通常能够提供较高的精度和稳定性。

2. MATLAB等仿真工具: 现代控制系统设计和分析广泛依赖于计算机辅助工具。MATLAB 等仿真软件提供了强大的数值计算和图形化功能，能够方便快捷地绘制二阶非线性系统的相平面。通过定义系统的状态方程，设置仿真参数（如仿真时间、步长等），并选择合适的求解器，就可以得到系统的相轨迹。此外，MATLAB 还提供了相平面绘制函数 pplane，可以自动绘制相平面，并可以交互式地添加起始点，观察不同初始条件下的相轨迹。

在绘制相平面后，下一步是分析相轨迹的性质，从而了解系统的动态行为。以下是一些关键的分析要点：

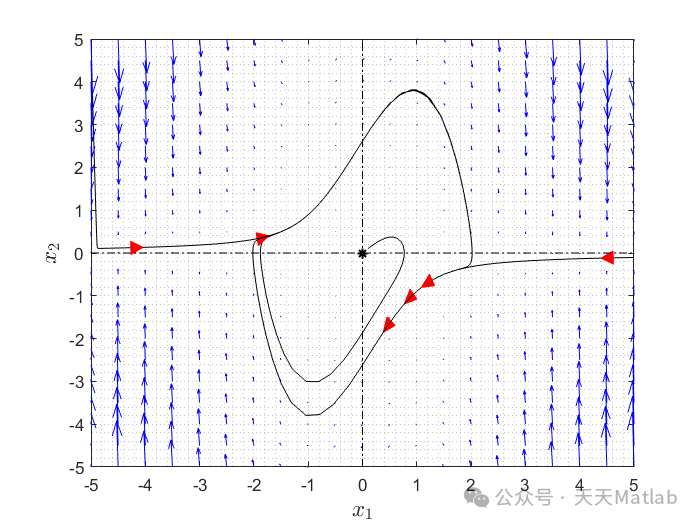

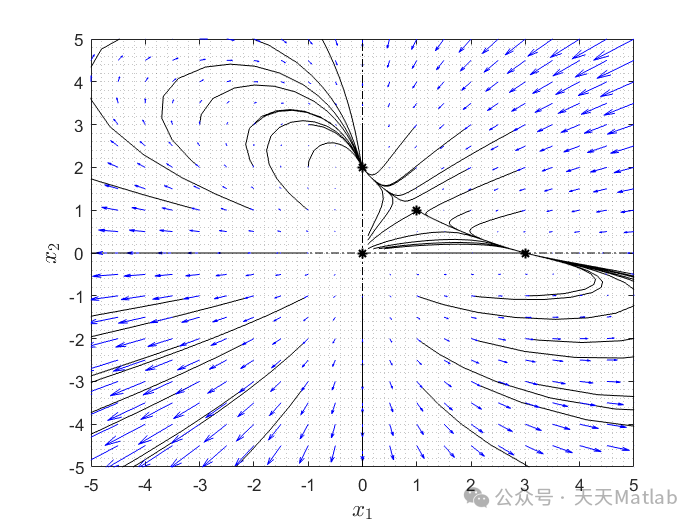

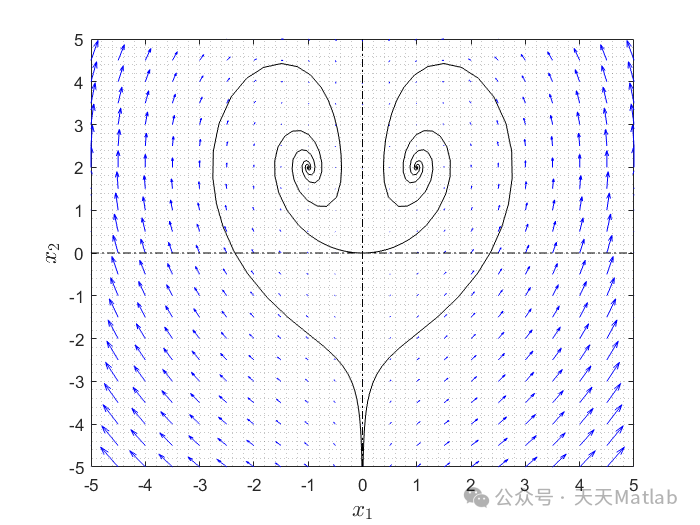

⛳️ 运行结果

🔗 参考文献

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
