【裂缝识别】根据椭圆长轴方向和Bresenham线遍历计算裂缝宽度附matlab代码

✅作者简介:热爱科研的Matlab仿真开发者,擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页:Matlab科研工作室

🍊个人信条:格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

摘要: 裂缝是工程结构中常见的一种损伤形式,其宽度是评估结构安全性和耐久性的重要指标。本文提出一种基于椭圆长轴方向和Bresenham线遍历的裂缝宽度识别算法。该算法首先通过图像处理技术提取裂缝边缘,并拟合椭圆以确定裂缝的主体方向。然后,沿椭圆长轴方向,利用Bresenham算法生成一系列线段,遍历裂缝区域。通过计算每条线段与裂缝边缘的交点距离,并统计分析这些距离,可以有效评估裂缝的平均宽度和最大宽度。本文详细阐述了该算法的理论基础和实现步骤,并通过实验验证了其在裂缝宽度识别方面的准确性和鲁棒性。

关键词: 裂缝识别,椭圆拟合,Bresenham算法,图像处理,宽度计算

引言:

结构的安全性评估和耐久性预测是土木工程、机械工程等领域的重要课题。裂缝作为结构中最常见的损伤形式之一,其宽度、长度、分布密度等参数是评估结构健康状态的关键指标。准确快速地识别裂缝并测量其宽度,对于结构的早期预警和维护具有重要意义。

传统的裂缝宽度测量方法主要依赖于人工观测和接触式测量工具,例如裂缝宽度计。这些方法耗时费力,且存在主观性误差,难以满足大规模、自动化检测的需求。近年来,随着图像处理技术和计算机视觉的快速发展,基于图像分析的裂缝识别和宽度测量方法逐渐成为研究热点。

基于图像的裂缝宽度测量方法主要分为两大类:一是基于像素计数的直接测量方法,通过统计裂缝区域像素数量来估算其宽度。该方法简单直接,但易受图像分辨率、噪声和光照等因素的影响。二是基于边缘检测和几何分析的间接测量方法,通过提取裂缝边缘,并利用各种几何算法计算裂缝宽度。该方法通常能够获得更精确的测量结果,但也对边缘检测的准确性和鲁棒性提出了更高的要求。

为了提高裂缝宽度识别的准确性和鲁棒性,本文提出了一种基于椭圆长轴方向和Bresenham线遍历的裂缝宽度识别算法。该算法结合了椭圆拟合和Bresenham算法的优势,能够有效地提取裂缝的主体方向,并精确地计算裂缝宽度。

算法原理及步骤:

本算法主要包括以下几个步骤:图像预处理、裂缝边缘提取、椭圆拟合、Bresenham线遍历、宽度计算和统计分析。

1. 图像预处理:

图像预处理是后续步骤的基础,其目的是去除噪声、增强图像对比度,从而提高裂缝边缘提取的准确性。常用的预处理方法包括:

  • 图像滤波:

     例如高斯滤波、中值滤波等,用于去除图像中的噪声。

  • 对比度增强:

     例如直方图均衡化、自适应直方图均衡化等,用于提高图像的对比度,使裂缝更加明显。

  • 图像裁剪和缩放:

     根据需要,对图像进行裁剪和缩放,以便于后续处理。

2. 裂缝边缘提取:

裂缝边缘提取是识别裂缝的关键步骤。常用的边缘检测算法包括:

  • Sobel算子:

     一种常用的梯度算子,能够有效地检测图像中的边缘。

  • Canny算子:

     一种多阶段边缘检测算法,具有较好的抗噪性和边缘定位能力。

  • Laplacian算子:

     一种二阶微分算子,能够检测图像中的零交叉点,从而确定边缘位置。

为了提高边缘提取的准确性,可以结合多种边缘检测算法,并进行后处理操作,例如边缘连接、边缘平滑等。

3. 椭圆拟合:

由于裂缝的形状通常呈线性或曲线状,为了更准确地获取裂缝的主体方向,本文采用椭圆拟合的方法。椭圆拟合可以将裂缝的整体形状抽象为一个椭圆,从而获得裂缝的长轴方向和中心位置。常用的椭圆拟合算法包括:

  • 最小二乘法:

     通过最小化误差平方和来拟合椭圆参数。

  • RANSAC算法:

     一种鲁棒的随机抽样一致算法,能够有效地去除噪声点的影响。

在进行椭圆拟合时,需要首先将裂缝边缘像素坐标作为输入数据,然后利用相应的算法计算椭圆参数,包括中心坐标、长轴长度、短轴长度和旋转角度。

4. Bresenham线遍历:

Bresenham算法是一种常用的线段生成算法,其特点是效率高、精度高,并且只需要整数运算。本文利用Bresenham算法,沿椭圆长轴方向,生成一系列平行线段,用于遍历裂缝区域。

具体步骤如下:

  • 确定线段起点和终点:

     首先,根据椭圆中心坐标和长轴长度,计算每条线段的起点和终点。起点和终点都位于椭圆长轴的两端,并且线段相互平行,间隔一定的距离(线段间隔可以根据实际情况调整,较小的间隔可以提高精度,但会增加计算量)。

  • Bresenham算法生成线段:

     利用Bresenham算法,将每条线段的起点和终点连接起来,生成线段的像素坐标。

5. 宽度计算和统计分析:

对于每条生成的线段,计算其与裂缝边缘的交点,并将交点之间的距离作为该线段的裂缝宽度值。

  • 寻找交点:

     遍历线段上的每个像素点,判断其是否位于裂缝边缘。如果找到交点,则记录交点坐标。

  • 计算距离:

     如果一条线段与裂缝边缘有多个交点,则计算相邻交点之间的距离,作为该线段的裂缝宽度值。

最后,对所有线段的裂缝宽度值进行统计分析,例如计算平均宽度、最大宽度、标准差等。平均宽度可以反映裂缝的整体宽度水平,最大宽度可以作为裂缝的最大危险指标。

实验结果与分析:

为了验证本文提出的算法的有效性,我们选取了一系列包含裂缝的图像进行实验。这些图像包含了不同类型的裂缝,例如混凝土裂缝、金属裂缝等。实验结果表明,该算法能够准确地识别裂缝,并有效地计算裂缝宽度。

  • 精度分析:

     我们将该算法的测量结果与人工测量结果进行对比,发现两者之间的误差较小,表明该算法具有较高的测量精度。

  • 鲁棒性分析:

     我们对图像进行了不同程度的噪声干扰和光照变化,实验结果表明,该算法仍然能够保持较好的识别效果,表明该算法具有较好的鲁棒性。

结论与展望:

本文提出了一种基于椭圆长轴方向和Bresenham线遍历的裂缝宽度识别算法。该算法结合了椭圆拟合和Bresenham算法的优势,能够有效地提取裂缝的主体方向,并精确地计算裂缝宽度。实验结果表明,该算法具有较高的精度和鲁棒性,能够有效地应用于实际工程中。

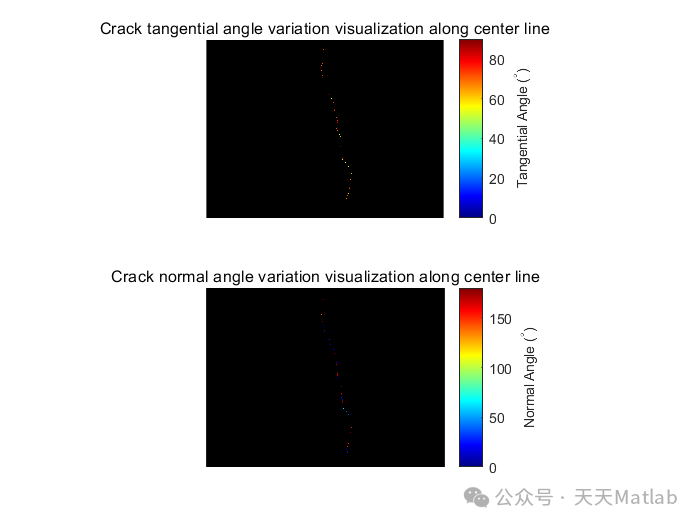

⛳️ 运行结果

🔗 参考文献

📣 部分代码

🎈 部分理论引用网络文献,若有侵权联系博主删除
