雷达成像技术，作为一种重要的遥感手段，在军事侦察、地形测绘、资源勘探、灾害监测等领域发挥着日益重要的作用。合成孔径雷达 (Synthetic Aperture Radar, SAR) 利用雷达平台沿着飞行轨迹合成一个等效的较大孔径，从而获得比实际天线更大的分辨率。为了将原始的回波数据转化为高分辨率的图像，需要运用各种雷达成像算法。距离多普勒算法 (Range-Doppler Algorithm, RDA) 和 Chirp Scaling 算法 (CS Algorithm) 是两种常用的 SAR 成像算法，各自具有不同的特点和适用场景。本文将深入探讨基于 RDA 和 CS 算法的点目标雷达成像仿真，并重点关注宽波束情况下的运动补偿问题。

一、雷达成像算法概述：RDA 与 CS

RDA 是一种基于距离向和方位向信号处理的分步成像算法。其核心思想是首先利用距离脉冲压缩获得距离向的高分辨率，然后在方位向上进行傅里叶变换，利用目标的多普勒频率对距离徙动进行校正，最后进行方位向匹配滤波，从而获得方位向的高分辨率。RDA 的主要步骤如下：

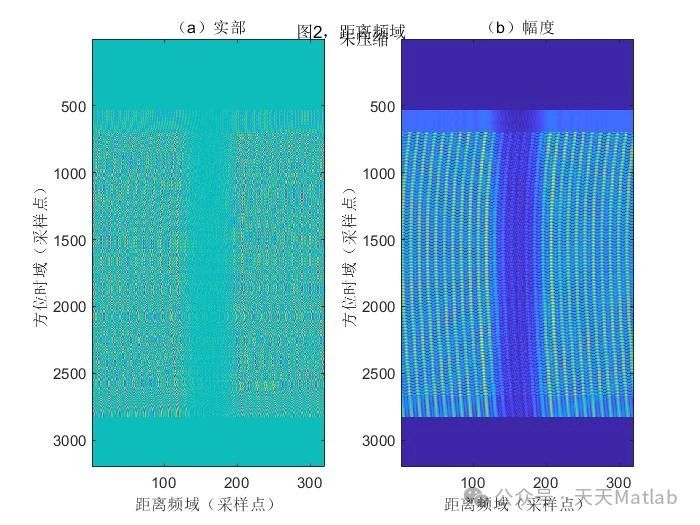

距离向脉冲压缩 (Range Compression)：利用匹配滤波技术，将接收到的回波信号与发射信号的共轭进行卷积，实现距离向分辨率的提升。

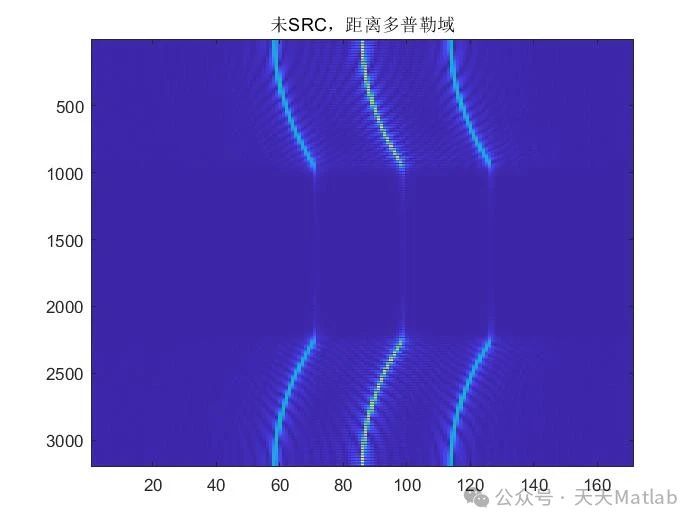

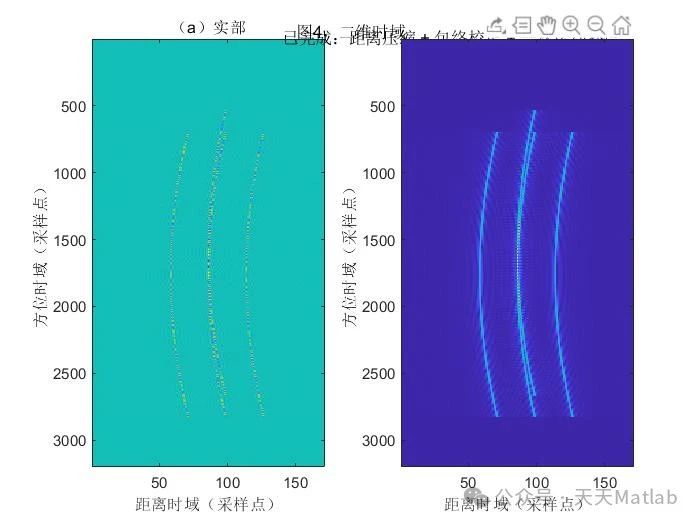

距离徙动校正 (Range Migration Correction, RMC)：由于 SAR 平台在成像过程中存在运动，导致目标回波在距离向产生徙动，即距离弯曲。RDA 通过计算每个距离单元对应的多普勒频率，并根据多普勒频率对距离徙动进行校正，从而保证成像聚焦。

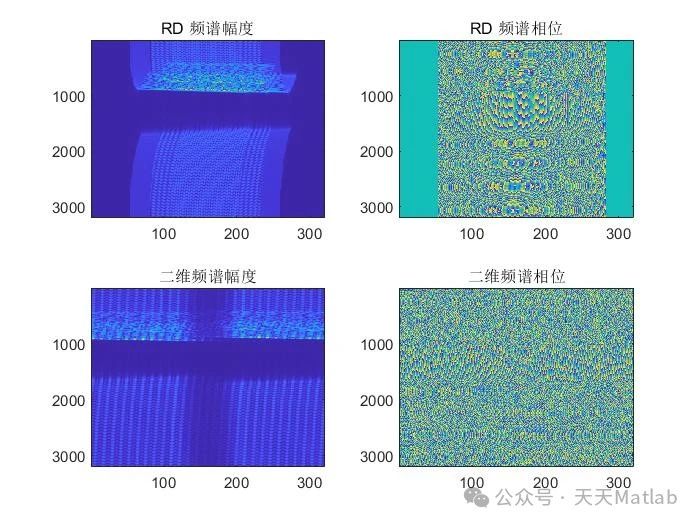

方位向傅里叶变换 (Azimuth FFT)：将校正后的信号进行方位向傅里叶变换，转换到频域。
方位向匹配滤波 (Azimuth Compression)：在频域中，利用目标的方位向响应函数进行匹配滤波，实现方位向分辨率的提升。
逆傅里叶变换 (Inverse FFT)：将处理后的信号进行逆傅里叶变换，得到最终的 SAR 图像。

RDA 算法的优点是结构简单，计算效率较高，易于实现。但是，RDA 算法的精度受到距离徙动量大小的限制。对于大斜视角、宽波束或者高分辨率的情况，距离徙动量会变得很大，导致 RDA 算法的成像质量下降。

CS 算法是一种基于频域的成像算法，它能够更加准确地处理大斜视角和宽波束情况下产生的距离徙动。CS 算法的核心思想是利用 Chirp Scaling 操作，将所有的距离徙动曲线变换为线性曲线，从而简化了距离徙动校正的难度。CS 算法的主要步骤如下：

距离向脉冲压缩 (Range Compression)：与 RDA 算法相同，利用匹配滤波技术实现距离向分辨率的提升。
第一阶段距离徙动校正 (Primary Range Migration Correction, PRMC)：利用相位补偿函数对距离徙动进行初步校正，主要是消除与距离相关的线性距离徙动分量。
Chirp Scaling 操作：利用 Chirp Scaling 函数对信号进行变换，将剩余的非线性距离徙动曲线变换为线性曲线。
第二阶段距离徙动校正 (Secondary Range Migration Correction, SRMC)：利用相位补偿函数对线性距离徙动进行校正。
方位向傅里叶变换 (Azimuth FFT)：将校正后的信号进行方位向傅里叶变换，转换到频域。
方位向匹配滤波 (Azimuth Compression)：在频域中，利用目标的方位向响应函数进行匹配滤波，实现方位向分辨率的提升。
逆傅里叶变换 (Inverse FFT)：将处理后的信号进行逆傅里叶变换，得到最终的 SAR 图像。

CS 算法的优点是对距离徙动的校正更加精确，适用于大斜视角、宽波束和高分辨率的成像场景。但是，CS 算法的计算复杂度较高，需要消耗更多的计算资源。

二、点目标雷达成像仿真

为了验证 RDA 和 CS 算法的性能，可以进行点目标雷达成像仿真。点目标是一种理想化的目标，其尺寸远小于雷达的分辨率单元，可以将其视为一个反射中心。通过模拟点目标的回波信号，并利用 RDA 和 CS 算法进行成像处理，可以直观地评估算法的成像质量。

点目标雷达成像仿真的主要步骤如下：

参数设置：设置雷达系统的参数，包括载频、带宽、脉冲宽度、脉冲重复频率 (PRF)、平台速度、天线波束宽度等。设置点目标的数量、位置和散射系数。

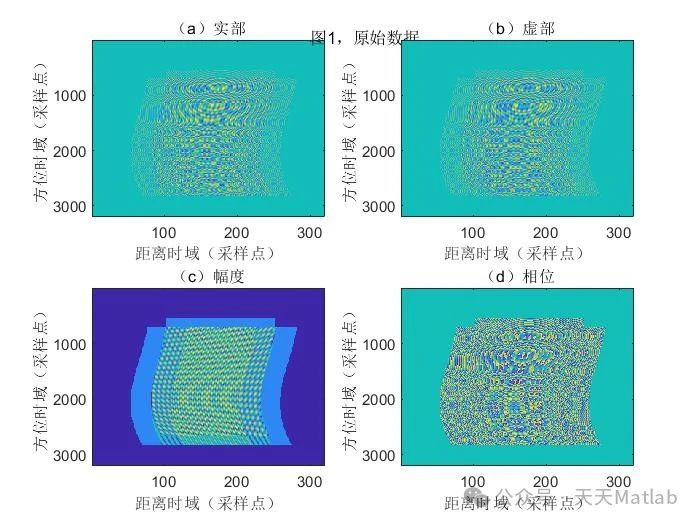

回波信号模拟：根据雷达系统的参数和点目标的位置，模拟每个点目标的回波信号。回波信号的产生需要考虑距离衰减、天线方向图、多普勒频移等因素。
算法实现：分别利用 RDA 和 CS 算法对模拟的回波信号进行成像处理，得到点目标的 SAR 图像。
成像质量评估：对 SAR 图像进行分析，评估算法的成像质量。常用的评估指标包括分辨率、峰值旁瓣比 (PSLR) 和积分旁瓣比 (ISLR)。

三、宽波束情况下的运动补偿

在宽波束 SAR 成像中，由于天线波束覆盖范围较大，不同方位角的回波信号受到不同的多普勒调制，导致方位向分辨率下降。此外，SAR 平台的非理想运动也会影响成像质量。因此，在宽波束 SAR 成像中，需要进行运动补偿，以消除平台运动带来的影响。

运动补偿的方法可以分为两种：基于导航数据的运动补偿和基于自聚焦的运动补偿。

基于导航数据的运动补偿：利用惯性导航系统 (INS) 和全球定位系统 (GPS) 等导航设备提供的平台位置和姿态信息，对回波信号进行运动补偿。这种方法需要高精度的导航数据，并且对导航数据的精度要求较高。
基于自聚焦的运动补偿：利用回波数据自身的信息，估计平台的运动误差，并对回波信号进行运动补偿。常用的自聚焦算法包括相位梯度自聚焦算法 (PGA) 和最小熵自聚焦算法 (MEA)。

在宽波束 SAR 成像中，通常需要将基于导航数据的运动补偿和基于自聚焦的运动补偿相结合，才能获得较好的成像效果。

四、基于 RDA 和 CS 算法的宽波束运动补偿仿真

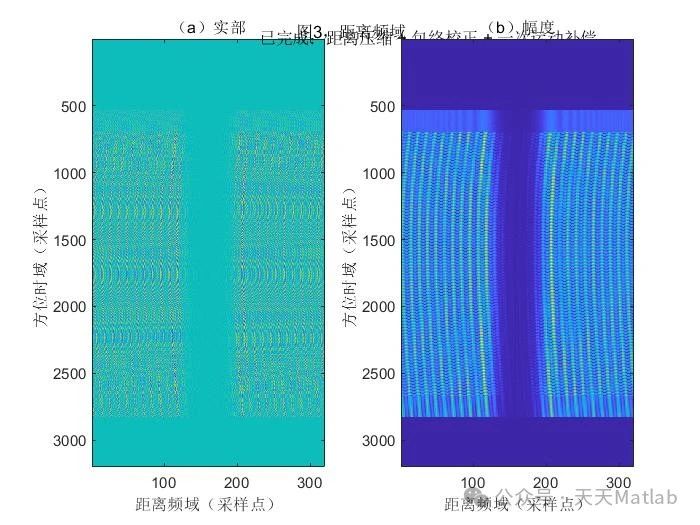

在基于 RDA 和 CS 算法的宽波束运动补偿仿真中，需要在回波信号模拟阶段考虑平台的非理想运动。可以模拟平台在距离向、方位向和垂直方向上的随机抖动，以及姿态角 (俯仰角、偏航角和横滚角) 的随机变化。在成像处理阶段，首先利用导航数据进行初步的运动补偿，然后利用自聚焦算法对剩余的运动误差进行补偿。

在仿真过程中，可以比较不同运动补偿方法对成像质量的影响，从而选择合适的运动补偿策略。此外，还可以比较 RDA 和 CS 算法在宽波束情况下的成像性能，分析不同算法的优缺点。
