大地电磁法 (Magnetotelluric, MT) 是一种重要的地球物理勘探方法，它利用天然存在的地球电磁场变化来探测地下地质结构。其中，一维大地电磁正演是理解和解释 MT 数据的关键步骤，它通过已知的地电模型计算出相应的电磁场响应，为反演工作提供理论基础和对比依据。本文将深入探讨一维大地电磁正演的理论基础、常用的数值方法以及其在实际应用中的意义。

一、理论基础

一维大地电磁正演基于麦克斯韦方程组，假设地下介质的电阻率仅随深度变化，而水平方向上均匀一致。在忽略位移电流的情况下，麦克斯韦方程组可以简化为：

∇ × E = -μ∂H/∂t

∇ × H = σE

其中，E 为电场强度矢量，H 为磁场强度矢量，μ 为磁导率，σ 为电导率，t 为时间。

对于平面波入射的简谐电磁场，上述方程可以转化为频率域的方程，并进一步简化为一维形式：

d²E_x/dz² - iωμσE_x = 0

d²H_y/dz² - iωμσH_y = 0

其中，z 为深度坐标，ω 为角频率，i 为虚数单位。E_x 和 H_y 分别表示水平电场和垂直磁场的 x 分量和 y 分量。该方程为二阶常微分方程，其解的形式取决于地电模型的电阻率分布。

在水平分层介质模型中，每个层内电阻率为常数。通过在各层界面上应用边界条件（电场切向分量和磁场切向分量连续），可以得到整个地层剖面的电磁场解。最终，我们可以计算出表面电场和磁场的比值，即阻抗张量 Z，其元素为：

Z_xy = E_x / H_y

Z_yx = E_y / H_x

在理想的一维情况下，阻抗张量具有简单的形式，非对角线元素为零，而 Z_xy 和 Z_yx 相等且仅与频率和地电模型有关。 通过分析不同频率下的阻抗值，我们可以反演获得地下电阻率的深度分布。

二、数值方法

求解一维大地电磁正演方程，可以使用多种数值方法，例如：

• 递推法 (Recursive Algorithm): 这是最常用的方法，它利用边界条件和递推公式，从地表逐层向下计算电磁场。该方法计算速度快，效率高，适用于层状介质模型。但对于复杂的地电模型，递推法可能会出现数值不稳定性。

• 有限差分法 (Finite Difference Method): 该方法将地层剖面离散化成网格，并将微分方程转化为差分方程，然后通过求解差分方程组得到电磁场解。有限差分法可以处理更复杂的模型，例如曲面层状模型，但计算量相对较大。

• 有限元法 (Finite Element Method): 该方法将地层剖面划分成有限个单元，在每个单元内采用插值函数逼近电磁场，然后通过能量泛函最小化求解电磁场。有限元法具有较高的精度和灵活性，可以处理任意形状的地电模型，但计算量也相对较大。

选择何种数值方法取决于地电模型的复杂程度以及对计算精度和效率的要求。对于简单的层状模型，递推法是首选；对于复杂的模型，有限差分法或有限元法更为适用。

三、应用

一维大地电磁正演在以下领域具有广泛的应用：

• 地质勘探: 用于探测地下地层结构、寻找矿产资源（如金属矿、油气资源）以及研究断裂带等地质构造。

• 地球物理研究: 用于研究地球内部结构、地幔电导率分布、以及地壳-地幔过渡带的特征。

• 环境监测: 用于监测地下水污染、探测隐伏的污染物，以及研究土壤电阻率变化。

• 工程勘察: 用于评估地基稳定性、探测地下空洞以及研究工程地质条件。

四、结论

一维大地电磁正演是大地电磁法数据解释的基础，它为理解和解释观测数据提供必要的理论支撑。选择合适的数值方法，并结合实际地质条件，可以有效地模拟电磁场的传播规律，从而获得准确的地电模型，为地质勘探、地球物理研究以及工程应用提供重要的信息。 然而，一维模型的假设条件在实际应用中往往难以完全满足，因此，二维和三维大地电磁正演以及反演技术也日益受到重视，并成为大地电磁法研究和应用的重要发展方向。 未来的研究方向可能包括：开发更高效、更稳定的数值算法；结合其他地球物理方法进行联合反演；以及对复杂地电模型的正演和反演技术进行深入研究。

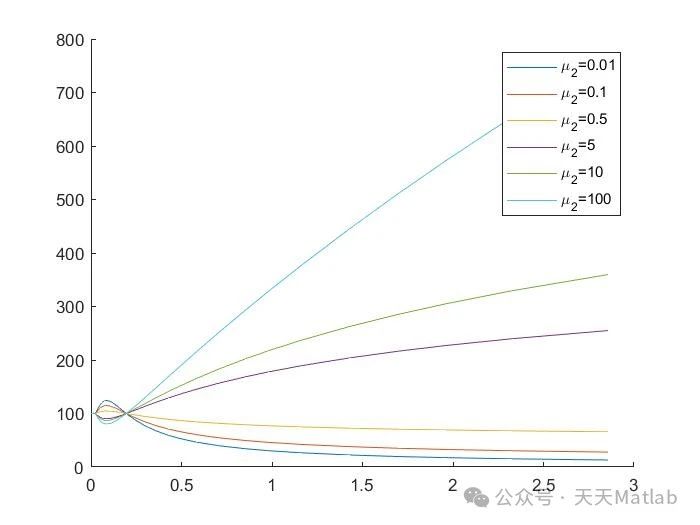

⛳️ 运行结果
