基于MATLAB的理想光学传递函数(OTF)模拟与图像处理

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

本文探讨利用MATLAB模拟理想光学传递函数(OTF)并将其应用于图像处理的过程。通过设定光学系统参数，计算OTF，并将其与图像的傅里叶变换结合，模拟光学系统对图像的影响，最终实现对输入图像的滤波效果。代码基于MATLAB编写，详细解释了每一步骤的原理和实现方法。

代码首先定义了一系列光学系统参数，包括光波长lamda (500nm)，光瞳半径R (10mm)，像距di (50mm)，相机像元大小trans (6.5μm)。基于这些参数，代码首先计算了一个截止频率p0。该截止频率的计算公式 p0 = (R/di/lamda)*trans 基于衍射极限，表示光学系统能够有效传递的最高空间频率。 然而，代码中随后又重新定义了p0，将其设定为图像尺寸的一半，这是一种简化的处理方式，忽略了实际光学系统的衍射极限，更侧重于演示OTF的滤波效果。 这两种p0的定义方式差异值得进一步讨论，这将在后文分析。

代码随后读取名为"细胞.jpg"的图像，并将其转换为双精度浮点数类型。imread 函数读取图像数据，double 函数将图像数据类型转换为双精度浮点数，以便进行后续的傅里叶变换。获取图像尺寸后，代码创建了频率空间坐标 fx 和 fy。linspace 函数通常用于生成等间距的数值序列，但此处代码使用了一种更巧妙的方式来生成频率坐标，利用了傅里叶变换的特性，使得频率坐标能够准确覆盖整个频谱。

核心部分在于OTF的计算。代码中定义了一个匿名函数 f，该函数根据频率坐标 fx 和 fy 计算OTF的值。公式 2/pi*(acos(p./p0)-p./p0.*sqrt(1-(p/p0).^2)).*circ(fx,fy,p0) 表示一个理想的圆形光学传递函数，其中 p = sqrt(fx.^2+fy.^2) 表示空间频率的幅值，circ(fx,fy,p0) 为圆形函数，表示只有在空间频率小于等于截止频率 p0 的区域内OTF才有值，其余区域为零。这体现了理想光学系统在截止频率后完全截止高频分量的特性。 该OTF的计算公式并非直接源于物理推导，而是一种近似模型，更适用于教学和演示。 实际的光学系统OTF通常更为复杂，会受到诸如像差等因素的影响。

接下来，代码计算图像的二维傅里叶变换 F_I，并进行归一化处理 R_I = F_I/G0，其中 G0 = F_I(1,1) 是直流分量。 归一化操作是为了方便后续与OTF进行乘法运算。 然后，代码将归一化后的频谱与OTF相乘 R_i = R_I.*H0*G0，模拟光学系统对图像频谱的影响。最后，代码进行逆傅里叶变换 ifft2(R_i)，得到处理后的图像，并将其显示。

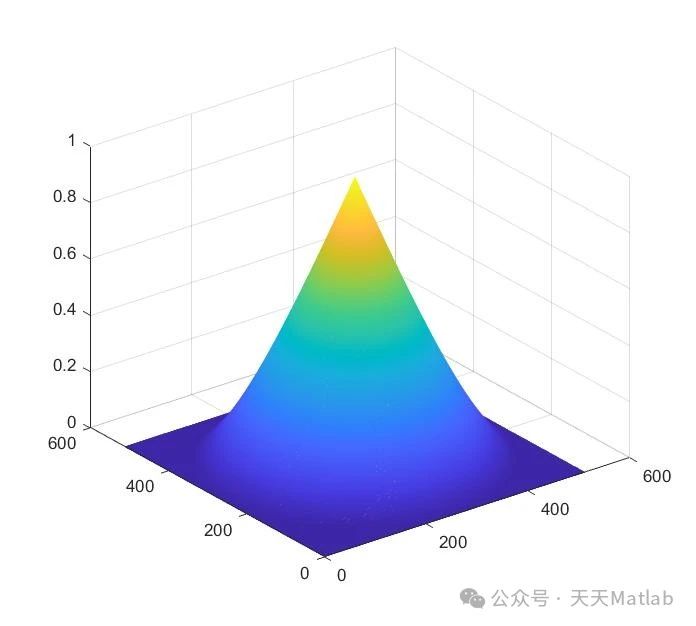

代码中使用了 mesh 函数绘制OTF的三维曲面图，直观地展示了OTF的特性，即在截止频率内OTF的值为正，且随着空间频率的增加而逐渐减小，在截止频率之外则为零。

代码中存在的问题和改进建议：

1. 截止频率的定义： 代码中两种截止频率的定义方式存在差异。第一种基于光学参数计算，更符合实际光学系统；第二种直接取图像尺寸的一半，忽略了光学系统参数，简化了计算，但缺乏物理意义。建议选择一种定义方式，并根据实际情况调整参数。如果目的是模拟光学系统，则应采用第一种方法，并调整光学参数以符合实际情况。

2. 理想OTF模型的局限性： 代码中使用的OTF模型是一个理想化的模型，忽略了实际光学系统中存在的像差、衍射等因素。 改进方法可以考虑引入更复杂的OTF模型，例如考虑像差影响的OTF。

3. 图像增强： 代码只进行了简单的OTF滤波，并未进行图像增强处理。可以考虑结合其他图像增强技术，例如对比度增强、锐化等，以提高图像质量。

4. 代码注释： 代码注释可以更加详细，解释每一步操作的具体含义和目的。

总而言之，该代码提供了一个利用MATLAB模拟理想OTF并将其应用于图像处理的简单框架。通过理解代码的原理和局限性，我们可以进一步改进代码，使其更准确地模拟实际光学系统，并实现更有效的图像处理效果。 进一步的研究可以关注更复杂的OTF模型，以及将OTF应用于其他图像处理任务，例如图像恢复和超分辨率重建。

📣 部分代码

trans = 6.5e-6;     %相机的像元大小

p0 = (R/di/lamda)*trans;   %这是根据实验参数计算的截止频率

%read the image

I = imread('细胞.jpg');

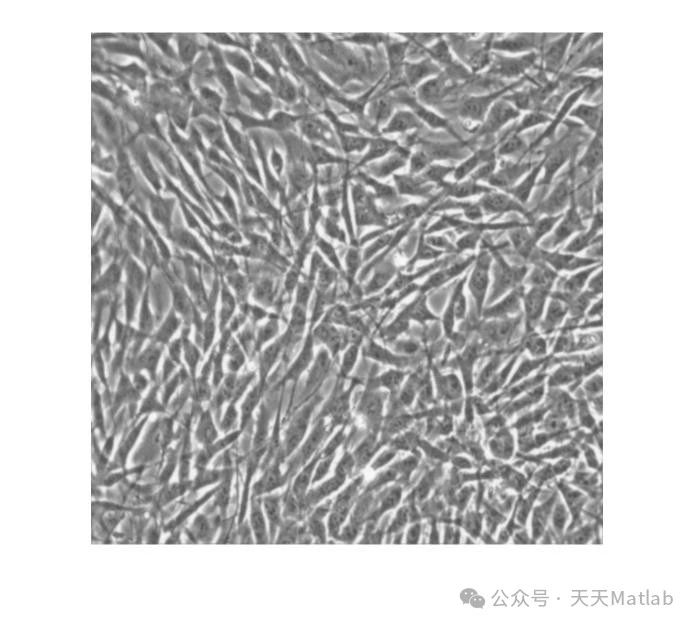

⛳️ 运行结果
