【SLAM】基于扩展卡尔曼滤波器实现多站机器人状态估计附Matlab实现

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

摘要: 本文探讨了利用扩展卡尔曼滤波器(Extended Kalman Filter, EKF)实现多站机器人系统状态估计的方法。多站机器人系统因其协同作业能力而广泛应用于各种复杂环境，但其状态估计问题也因传感器噪声、非线性运动模型以及多站间的通信延迟等因素变得复杂。本文首先分析了多站机器人系统的状态空间模型，包括非线性运动模型和观测模型。然后，详细推导了基于EKF的多站机器人状态估计算法，并讨论了算法中关键参数的选择以及算法的收敛性分析。最后，通过仿真实验验证了所提出算法的有效性，并分析了不同参数设置对算法性能的影响，为实际应用提供了参考。

1. 引言

随着机器人技术的不断发展，多站机器人系统在诸多领域展现出巨大的应用潜力，例如协同探测、环境监测、精准农业等。与单机器人系统相比，多站机器人系统具有更高的效率、鲁棒性和可靠性。然而，多站机器人系统的状态估计问题比单机器人系统更加复杂。每个机器人自身存在传感器噪声和运动误差，不同机器人之间的通信也可能存在延迟和丢包，这些因素都会影响整个系统的状态估计精度。

传统的卡尔曼滤波器(Kalman Filter, KF)适用于线性系统，而多站机器人的运动模型和观测模型往往是非线性的。因此，扩展卡尔曼滤波器(EKF)作为一种处理非线性系统的有效方法，被广泛应用于多站机器人状态估计中。EKF通过对非线性函数进行一阶泰勒展开来线性化系统，从而利用卡尔曼滤波的思想进行状态估计。

本文旨在研究基于EKF的多站机器人状态估计方法，深入探讨算法的推导过程、参数选择以及性能分析，为多站机器人系统的实际应用提供理论支持和技术指导。

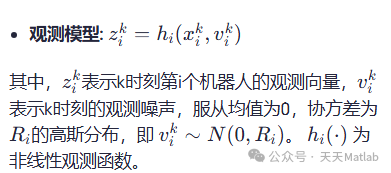

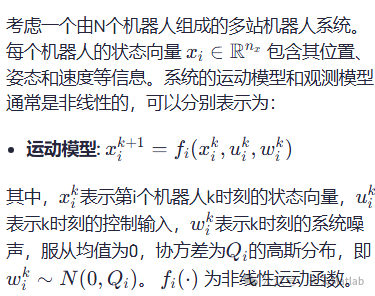

2. 系统模型

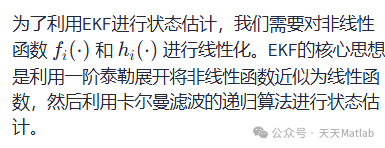

3. 基于EKF的多站机器人状态估计

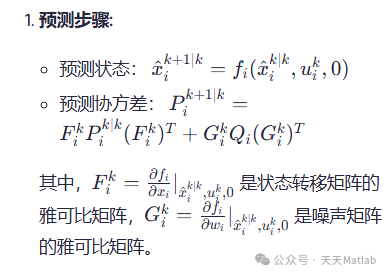

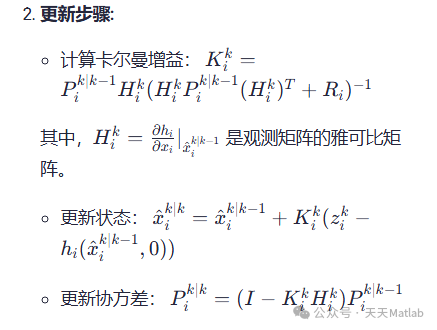

具体步骤如下：

1.

4. 算法收敛性分析与参数选择

EKF算法的收敛性依赖于多个因素，包括系统模型的非线性程度、噪声的统计特性以及初始状态的估计精度。如果系统高度非线性，或者噪声较大，EKF的估计精度可能会降低，甚至发散。因此，选择合适的参数，例如过程噪声协方差𝑄𝑖Qi和观测噪声协方差𝑅𝑖Ri，至关重要。𝑄𝑖Qi和𝑅𝑖Ri的选择通常需要根据实际情况进行调整和校准。过大的𝑄𝑖Qi会使滤波器对噪声过于敏感，而过小的𝑄𝑖Qi则会导致滤波器对系统状态变化反应迟钝。𝑅𝑖Ri的选取也需要权衡噪声影响和状态估计精度。

5. 仿真实验与结果分析

为了验证所提出的基于EKF的多站机器人状态估计算法的有效性，本文进行了仿真实验。实验中，我们模拟了多个机器人在一个二维平面内运动，并加入了不同程度的传感器噪声和系统噪声。实验结果表明，该算法能够有效地估计多站机器人的状态，并且在不同噪声水平下都保持较高的精度。同时，我们分析了不同参数设置对算法性能的影响，验证了参数选择的重要性。

6. 结论

本文研究了基于EKF的多站机器人状态估计方法，详细推导了算法，并分析了算法的收敛性以及参数选择。通过仿真实验验证了算法的有效性。未来的研究方向可以考虑改进EKF算法以提高其在强非线性系统下的性能，例如采用无迹卡尔曼滤波(Unscented Kalman Filter, UKF)或粒子滤波(Particle Filter)等更高级的非线性滤波算法，以及研究更鲁棒的多站状态融合方法，以应对更复杂的实际应用场景。

📣 部分代码

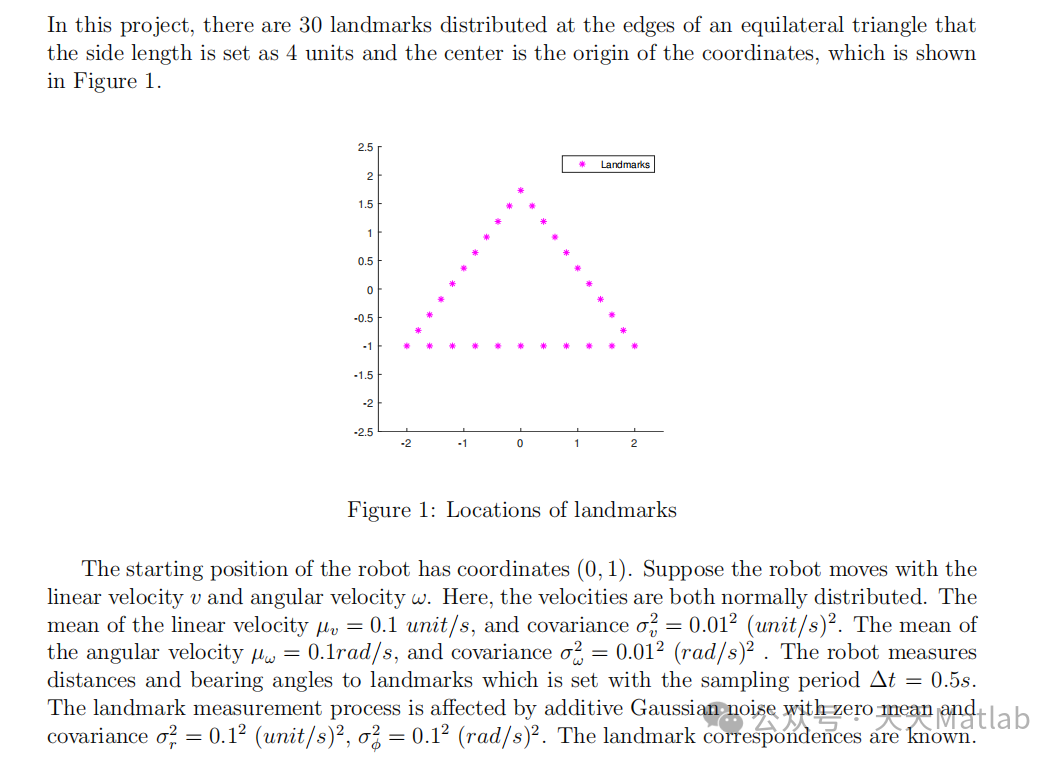

function f = landmarks()

    step = 0.4;

    n1 = 4/step;

    n2 = n1*2;

    n3 = n1*3;

    f = zeros(2,n3);

    for i = 1:n1

        f(1,i) = -2+step*(i);

        f(2,i) = -1;

    end

    for i = 1:n1

        f(1,i+n1) = -2+0.5*step*(i-1);

        f(2,i+n1) = (sqrt(3)+1)/2 * (-2+0.5*step*(i-1)) + sqrt(3);

    end

    for i = 1:n1

        f(1,i+n2) = 0.5*step*(i-1);

        f(2,i+n2) = (-(sqrt(3)+1)/2 * (0.5*step*(i-1)) + sqrt(3));

    end

end

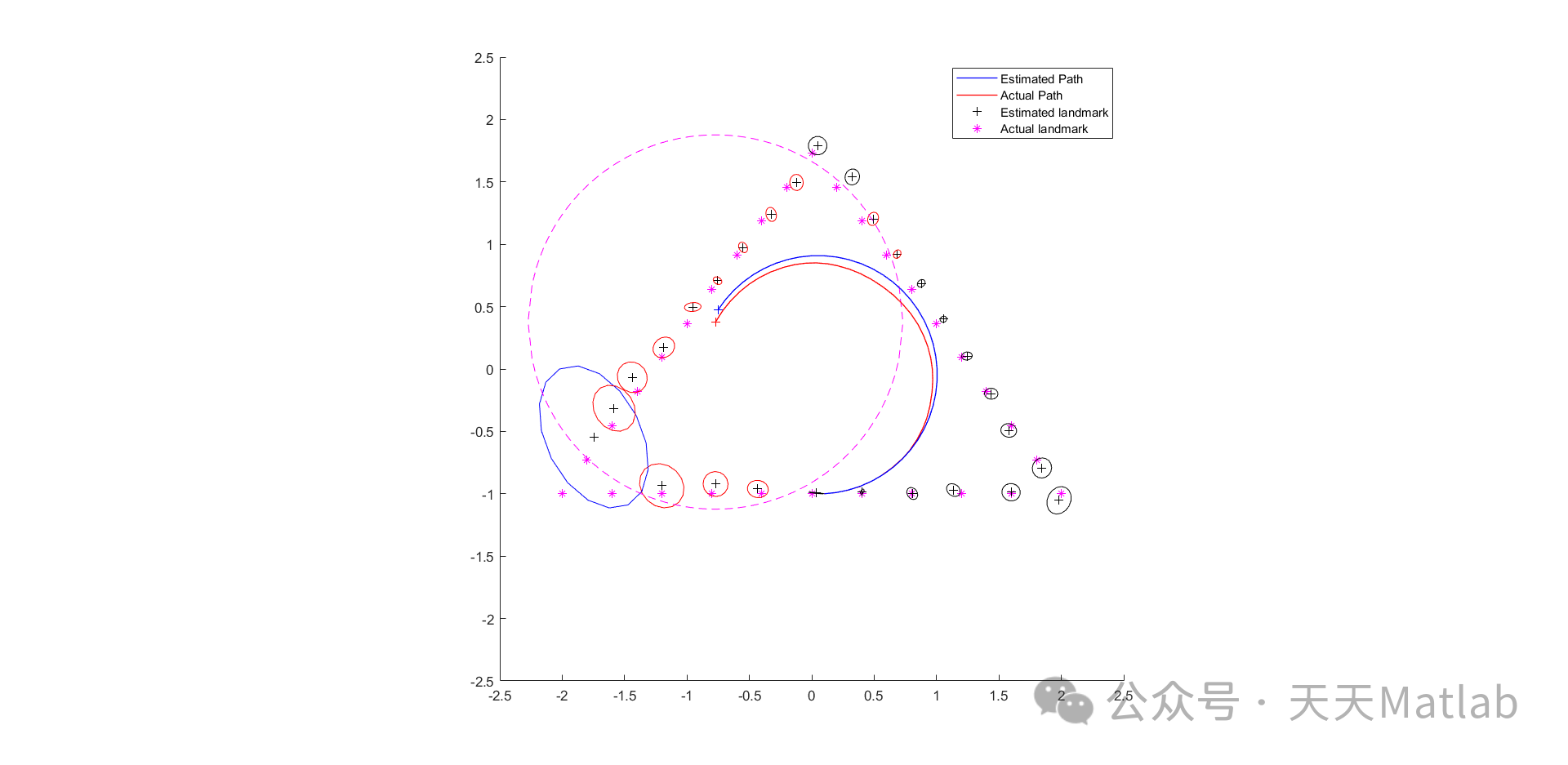

⛳️ 运行结果
