【图像拼接】基于像素点特征Harris的角点检测拼接附Matlab代码

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

图像拼接技术旨在将多幅图像无缝地组合成一幅全景图，广泛应用于虚拟现实、遥感测绘、医学影像等领域。其核心在于精确地匹配不同图像间的对应点，并根据这些对应点计算图像间的变换关系，最终实现图像的无缝融合。本文将深入探讨基于像素点特征Harris角点检测的图像拼接技术，分析其原理、流程以及优缺点，并展望其未来的发展方向。

Harris角点检测算法作为一种经典的基于像素点特征的角点检测方法，因其具有旋转不变性和一定程度的光照不变性而被广泛应用于图像拼接中。该算法的核心思想是通过计算图像局部区域的像素灰度变化来判断该区域是否为角点。具体而言，Harris算法计算图像的二阶矩矩阵，该矩阵反映了图像局部区域在不同方向上的灰度变化程度。通过分析该矩阵的特征值，可以判断该区域是角点、边缘还是平面区域。如果两个特征值都比较大，则该区域为角点；如果一个特征值较大而另一个较小，则该区域为边缘；如果两个特征值都较小，则该区域为平面区域。Harris算法利用角点响应函数R来量化角点特征，R的值越大，表示该点是角点的可能性越大。 公式如下：

R = det(M) - k(trace(M))^2

其中，M为图像的二阶矩矩阵：

M = [[∑w(x,y)Ix^2, ∑w(x,y)IxIy],
[∑w(x,y)IxIy, ∑w(x,y)Iy^2]]

Ix和Iy分别表示图像在x和y方向上的梯度，w(x,y)为高斯窗函数，k为经验参数，通常取值范围为0.04到0.06。

基于Harris角点检测的图像拼接流程大致如下：

1. 特征点提取: 首先，对输入的待拼接图像进行Harris角点检测，提取出图像中的角点坐标及其对应的角点响应值。为提高匹配效率和准确性，通常会根据角点响应值大小进行筛选，保留响应值较高的角点。

2. 特征描述子计算: 为了实现角点的匹配，需要计算每个角点的特征描述子，该描述子能够刻画角点周围像素的局部特征信息。常用的特征描述子包括SIFT、SURF、ORB等。这些描述子通常对旋转、尺度变化和光照变化具有一定的鲁棒性。本文主要讨论基于Harris角点本身信息的匹配方法，例如以角点为中心的小窗口灰度信息，或是基于局部梯度方向直方图等。

3. 特征点匹配: 利用计算好的特征描述子，采用合适的匹配算法，例如最近邻匹配或比率测试匹配，在不同的图像中寻找对应的角点。比率测试匹配可以有效地减少误匹配，提高匹配精度。

4. 模型估计与变换: 根据匹配的角点对，采用例如RANSAC (Random Sample Consensus)算法剔除误匹配，然后利用剩余的匹配点对估计图像间的几何变换模型，例如仿射变换或单应性变换。RANSAC算法通过迭代采样，选择最佳的变换模型，并去除异常点的影响，提高变换模型的鲁棒性。

5. 图像融合: 根据估计的变换模型，对图像进行几何校正和变形，并将校正后的图像进行融合。常用的图像融合方法包括线性融合、加权平均融合、泊松融合等。线性融合简单易行，但容易出现鬼影等伪影；加权平均融合能够更好地处理图像重叠区域；泊松融合能够在保持图像细节的同时，有效地消除接缝处出现的伪影。

然而，基于Harris角点检测的图像拼接方法也存在一些不足：

• 对光照变化和视角变化敏感性: 尽管Harris角点检测具有一定的旋转不变性和光照不变性，但在剧烈光照变化或大视角变化的情况下，角点检测的精度和可靠性会下降，影响匹配的准确性。

• 特征点匹配的鲁棒性: 特征点匹配容易受到噪声和误匹配的影响，导致拼接结果出现偏差。

• 计算效率: 对于高分辨率图像，Harris角点检测和特征匹配的计算量较大，需要较高的计算资源。

为了克服这些不足，可以考虑以下改进措施：

• 结合其他特征检测算法，例如SIFT、SURF等，提高特征点的鲁棒性和匹配精度。

• 利用图像分割技术，对图像进行预处理，减少噪声的影响。

• 采用更有效的匹配算法，例如基于深度学习的匹配算法，提高匹配效率和精度。

• 并行计算技术可以显著提高图像拼接的效率。

总之，基于像素点特征Harris角点检测的图像拼接技术是一种经典且有效的图像拼接方法，但仍存在一定的局限性。未来的研究方向应该集中在提高算法的鲁棒性、效率和精度方面，例如结合深度学习技术，开发更先进的特征提取、匹配和融合算法，以实现更高效、更准确的图像拼接。 同时，针对特定应用场景进行算法优化也是一个重要的研究方向，例如针对航拍图像、医学影像等特定类型的图像，设计更针对性的拼接算法。 只有不断地改进和完善，才能使图像拼接技术在更广泛的领域发挥更大的作用。

📣 部分代码

% 功能：画出Harris角点的连接

% 输入：

% pic1、pic2：待拼接的图像

% points1、points2：Harris角点位置

X1=points1(:,2);

Y1=points1(:,1);

X2=points2(:,2);

Y2=points2(:,1);

dif=size(pic1,2);

imshowpair(pic1,pic2,'montage');

hold on

plot(X1,Y1,'b*');

plot(X2+dif,Y2,'b*');

set(gcf,'Color','w');

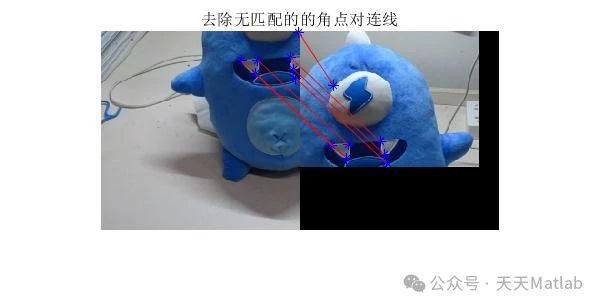

⛳️ 运行结果
