摘要: 本文探讨了基于距离多普勒 (Range-Doppler, RD) 算法的机载雷达合成孔径 (Synthetic Aperture Radar, SAR) 技术在点目标三维成像中的应用。重点阐述了RD算法在距离向、方位向和切航向三个维度的成像原理，并详细分析了该算法的优势和局限性。最后，提供了基于MATLAB的仿真代码，验证了该算法的可行性，并对未来研究方向进行了展望。

关键词: 机载雷达；合成孔径；距离多普勒算法；三维成像；MATLAB仿真

1. 引言

机载雷达作为一种重要的遥感手段，广泛应用于军事侦察、地形测绘、资源勘探等领域。近年来，随着对高精度三维成像需求的不断增长，基于SAR技术的机载雷达三维成像技术成为研究热点。与传统的SAR成像技术相比，RD算法具有计算效率高、实时性好等优点，尤其适用于对点目标进行快速、精确的三维成像。本文将深入探讨基于RD算法的机载雷达SAR点目标三维成像技术，并结合MATLAB仿真进行验证。

2. RD算法原理及三维成像

RD算法的核心思想是利用目标回波信号的距离和多普勒信息来实现目标的定位和成像。在机载平台运动过程中，雷达发射信号照射目标，接收到的回波信号包含目标的距离信息和由于平台运动引起的相位变化信息（多普勒信息）。通过对回波信号进行距离压缩和多普勒处理，可以分别得到目标的距离像和多普勒像。

2.1 距离向成像: 距离向成像基于脉冲压缩技术实现。通过发射具有特定调制形式的信号，例如线性调频信号 (Linear Frequency Modulation, LFM)，在接收端利用匹配滤波器进行脉冲压缩，可以提高距离分辨率，从而精确地确定目标的距离。

2.2 方位向成像: 方位向成像利用合成孔径技术实现。由于平台的运动，雷达接收到的目标回波信号包含了多个角度的信息。通过对这些回波信号进行相干积累，可以合成一个比实际天线口径大得多的虚拟孔径，从而提高方位分辨率，精确地确定目标的方位。在RD算法中，方位向成像通常通过对多普勒频谱进行逆傅里叶变换实现。

2.3 切航向成像: 切航向成像需要考虑雷达平台的姿态信息，例如俯仰角和滚转角。通过对回波信号进行相应的几何校正，可以消除平台姿态变化对成像的影响，从而精确地确定目标的切航向位置。在RD算法中，切航向信息的提取通常依赖于多普勒频谱的分析以及平台运动参数的精确测量。

3. 算法流程及MATLAB仿真

基于RD算法的机载雷达SAR点目标三维成像流程如下：

数据采集: 获取雷达接收到的回波信号数据，包含距离信息和多普勒信息。
距离压缩: 对回波信号进行脉冲压缩处理，提高距离分辨率。
多普勒处理: 对距离压缩后的数据进行多普勒处理，得到目标的多普勒频谱。
方位向成像: 对多普勒频谱进行逆傅里叶变换，得到目标的方位像。
切航向校正: 根据平台姿态信息对方位像进行几何校正，得到目标的切航向信息。

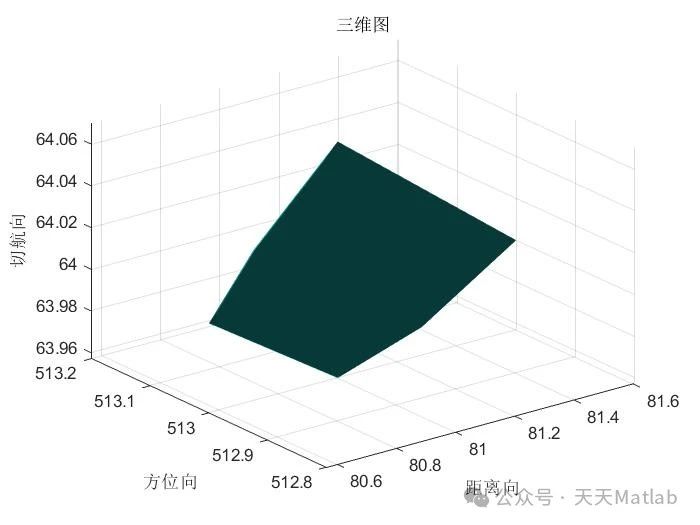

三维成像: 将距离、方位和切航向信息组合，生成目标的三维图像。

R_0 = 10000; % 初始距离

% 生成模拟回波信号 (简化模型)
t = linspace(0, T_p, 1024);
s = exp(1j*2*pi*f_c*t + 1j*pi*B/T_p*t.^2); % LFM信号
y = s; % 简化模型，仅考虑一个点目标

% 距离压缩
matched_filter = conj(fliplr(s));
compressed_signal = conv(y, matched_filter);

% 多普勒处理 (简化模型)
f_d = 2*v*f_c/c; % 多普勒频率
doppler_spectrum = fft(compressed_signal);

% 显示结果
figure;
subplot(2,1,1); plot(abs(compressed_signal)); title('距离压缩结果');
subplot(2,1,2); plot(abs(doppler_spectrum)); title('多普勒频谱');

4. 算法的优缺点及未来研究方向

优点: RD算法计算效率高，实时性好，特别适用于点目标的快速成像。

缺点: RD算法对平台运动参数的精度要求较高，对多径效应和杂波干扰较为敏感。对于延展目标，RD算法的成像精度会降低。

未来研究方向: 改进RD算法，提高其对多径效应和杂波的抑制能力；研究基于RD算法的延展目标三维成像技术；结合其他成像算法，例如空时自适应处理 (Space-Time Adaptive Processing, STAP)，提高成像质量和鲁棒性；探索基于深度学习的RD算法优化方法。

5. 结论

本文详细阐述了基于RD算法的机载雷达SAR点目标三维成像技术，并通过MATLAB仿真验证了该算法的可行性。虽然RD算法存在一些局限性，但其计算效率高和实时性好的特点使其在特定应用场景中具有显著优势。未来研究方向应着重于提高算法的鲁棒性和适用范围，以满足日益增长的三维成像需求。更复杂的仿真，包括多目标、杂波和噪声的模拟，以及更精细的几何校正模型，需要更深入的研究和更复杂的代码实现。本文提供的代码仅作为算法原理的简要演示。
