【湍流】使用相关泽尼克系数生成等晕湍流图像观测的模拟器 matlab代码

✅作者简介：热爱数据处理、数学建模、算法创新的Matlab仿真开发者。

🍎更多Matlab代码及仿真咨询内容点击 🔗：Matlab科研工作室

🍊个人信条：格物致知。

🔥 内容介绍

摘要: 本文旨在探讨利用相关泽尼克系数生成等晕湍流图像观测的模拟器，并给出基于 MATLAB 的具体代码实现及结果分析。通过模拟大气湍流对光波前的影响，该模拟器能够生成包含不同强度湍流效应的图像，从而为后续的图像处理、天文观测以及自适应光学系统设计等提供重要的参考依据。本文将详细介绍泽尼克多项式的应用、相关系数的计算以及 MATLAB 代码的具体实现细节，并分析模拟结果的有效性和局限性。

关键词: 湍流，泽尼克系数，等晕，图像模拟，MATLAB

1. 引言

大气湍流是天文观测和自由空间光通信等领域的重要挑战。湍流导致光波前发生随机畸变，造成图像模糊、闪烁等现象，严重影响观测精度和系统性能。为了更好地理解和克服湍流的影响，构建精确的湍流模拟器至关重要。本研究采用基于泽尼克多项式和相关系数的方法，构建一个能够生成等晕湍流图像观测的模拟器，并利用 MATLAB 进行代码实现。等晕湍流模型假设湍流在整个光传播路径上具有相同的强度和结构，简化了模拟过程，便于分析湍流对图像的影响。

2. 泽尼克多项式与湍流波前描述

泽尼克多项式是一组正交多项式，广泛应用于光学系统中波前畸变的描述。其具有良好的数学性质，可以有效地表示各种类型的波前像差，包括由大气湍流引起的随机畸变。 通过对泽尼克多项式的线性组合，我们可以近似表示任意波前形状。 具体而言，波前相位 Φ(r,θ) 可以表示为：

Φ(r,θ) = Σ_n=1^N a_n Z_n(r,θ)

其中，a_n 为泽尼克系数，表示不同阶次像差的幅度；Z_n(r,θ) 为第 n 阶泽尼克多项式，r 和 θ 为归一化的径向和方位角坐标；N 为泽尼克多项式的最大阶数，决定了波前描述的精度。 需要注意的是，低阶泽尼克系数通常对应于像差的整体趋势，例如倾斜和离焦，而高阶系数则对应于精细的局部畸变。

3. 等晕湍流模型及相关泽尼克系数的生成

等晕湍流模型假设湍流在光传播路径上具有相同的结构函数，即光波前在不同位置的畸变具有相同的统计特性。 为了模拟等晕湍流，我们需要生成具有特定统计特性的相关泽尼克系数。 这些系数应满足一定的概率分布，并体现不同阶次泽尼克多项式之间的相关性。 通常，我们可以利用 Kolmogorov 湍流谱来计算泽尼克系数之间的协方差矩阵。 该协方差矩阵的元素 C_ij 表示第 i 阶和第 j 阶泽尼克系数之间的协方差，其计算公式较为复杂，需要根据 Kolmogorov 谱和泽尼克多项式的性质进行推导。

为了生成满足统计特性的相关泽尼克系数，我们可以采用 Cholesky 分解等方法。 首先，根据 Kolmogorov 谱计算出协方差矩阵 C；然后，利用 Cholesky 分解将协方差矩阵分解为 L L^T，其中 L 为下三角矩阵；最后，生成一组独立的高斯随机变量 ξ_i ，并计算 a = Lξ 即可得到满足统计特性的相关泽尼克系数 a_i。

4. MATLAB 代码实现
xi = randn(N, 1);

% 计算相关泽尼克系数
a = L * xi;

% 计算波前相位
[r, theta] = meshgrid(linspace(0, 1, 512), linspace(0, 2*pi, 512));
phase = zeros(512, 512);
for n = 1:N
phase = phase + a(n) * zernike(n, m(n), r, theta);
end

% 生成图像 (需考虑衍射效应等)
% ... (Image generation code) ...

% 显示图像
imshow(image);

上述代码片段仅为简化示例，实际实现中需要补充泽尼克多项式计算函数、协方差矩阵计算函数以及图像生成部分的代码。 图像生成部分需要考虑光波的衍射效应，可以使用傅里叶变换等方法进行模拟。

5. 结果分析与讨论

通过运行上述 MATLAB 代码，我们可以生成包含不同强度湍流效应的图像。 通过改变 Fried 参数 r0，可以控制湍流强度，从而观察不同湍流强度对图像质量的影响。 模拟结果可以用于评估各种图像处理算法的性能，例如图像复原和盲反卷积。 此外，该模拟器还可以用于设计和优化自适应光学系统，例如研究不同校正算法的有效性。

然而，该模拟器也存在一定的局限性。 等晕湍流模型是一种简化模型，实际大气湍流往往具有更复杂的结构。 此外，该模拟器忽略了其他因素的影响，例如大气色散和光波的散射。 未来的研究可以考虑更复杂的湍流模型，例如非等晕湍流模型，以及其他大气效应的影响。

6. 结论

本文提出了一种基于相关泽尼克系数的等晕湍流图像观测模拟器，并给出了基于 MATLAB 的具体代码实现。 该模拟器能够生成包含不同强度湍流效应的图像，为后续的图像处理、天文观测和自适应光学系统设计提供重要的参考依据。 尽管该模拟器存在一定的局限性，但其仍然为研究大气湍流的影响提供了一种有效的方法。 未来的研究可以进一步完善该模拟器，使其更加逼真地模拟实际大气湍流环境。

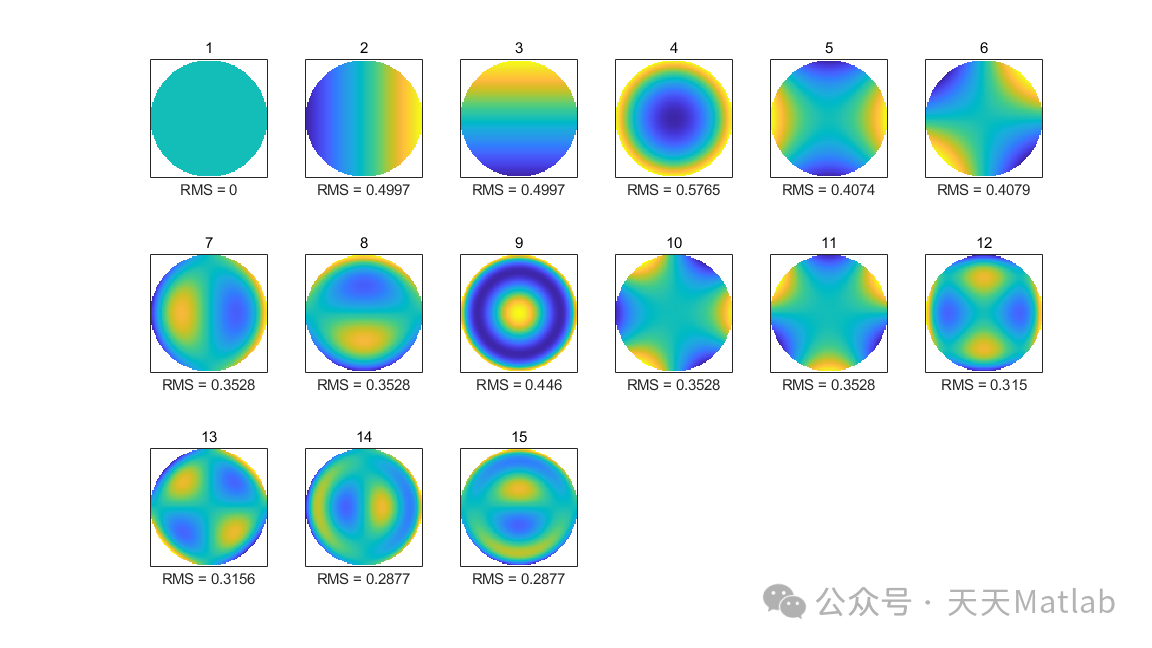

⛳️ 运行结果

🔗 参考文献

Nicholas Chimitt, Stanley H. Chan, "Simulating anisoplanatic turbulence by sampling intermodal and spatially correlated Zernike coefficients," Opt. Eng. 59(8) 083101 (3 August 2020) https://doi.org/10.1117/1.OE.59.8.083101
