🔥 内容介绍
摘要: 数字信号处理中，噪声的干扰是不可避免的问题。有效去除噪声，恢复信号的真实信息，对于后续的信号分析和应用至关重要。本文深入探讨了基于经验模态分解（Empirical Mode Decomposition，EMD）改进算法——集合经验模态分解（Ensemble Empirical Mode Decomposition，EEMD）的数字信号去噪方法。EEMD算法有效解决了EMD算法中存在的模态混叠问题，提高了分解结果的稳定性，从而提升了去噪效果。文章详细阐述了EEMD算法的原理、流程以及其在数字信号去噪中的应用，并提供了相应的Matlab代码实现，方便读者理解和实践。
关键词: 信号去噪；经验模态分解（EMD）；集合经验模态分解（EEMD）；Matlab；模态混叠
1. 引言
在实际应用中获取的数字信号往往包含各种噪声，例如热噪声、量化噪声、环境噪声等。这些噪声会严重影响信号的质量，导致信号分析和处理结果的偏差，甚至造成错误的结论。因此，有效的信号去噪方法至关重要。传统的线性滤波方法，如均值滤波、高斯滤波等，在处理非平稳非线性信号时效果有限。而小波变换等方法虽然在一定程度上解决了这个问题，但其基函数的选择依赖于信号的特性，选择不当会影响去噪效果。
经验模态分解（EMD）作为一种自适应的信号分解方法，无需预先设定基函数，能够有效地分解非平稳非线性信号，并在信号去噪领域得到了广泛应用。然而，EMD算法存在着模态混叠的问题，即不同尺度的信号成分混合在同一个IMF（Intrinsic Mode Function，固有模态函数）中，影响了分解的精度和稳定性。集合经验模态分解（EEMD）算法正是为了解决EMD算法的模态混叠问题而提出的。
本文将详细介绍EEMD算法的原理及其在数字信号去噪中的应用，并提供相应的Matlab代码实现，为读者提供一个全面的理解和实践指南。
2. 经验模态分解（EMD）算法
EMD算法的核心思想是将信号分解成一系列IMF分量。IMF需满足两个条件：(1) 整个数据序列的极值点个数和过零点个数最多相差1；(2) 信号的上下包络线的均值为零。EMD算法通过不断迭代，从原始信号中提取IMF分量，直到剩余分量满足停止条件。
EMD算法的具体步骤如下：
-
找出原始信号的所有极值点（极大值点和极小值点）。
-
对极大值点进行三次样条插值，得到上包络线；对极小值点进行三次样条插值，得到下包络线。
-
计算上包络线和下包络线的均值，记为m<sub>i</sub>(t)。
-
将原始信号减去均值，得到新的信号h<sub>i</sub>(t) = x(t) - m<sub>i</sub>(t)。
-
判断h<sub>i</sub>(t)是否满足IMF条件。如果不满足，则将h<sub>i</sub>(t)作为新的原始信号，重复步骤1-4，直到h<sub>i</sub>(t)满足IMF条件，将其作为第一个IMF分量c<sub>1</sub>(t)。
-
将原始信号减去c<sub>1</sub>(t)，得到残余信号r<sub>1</sub>(t) = x(t) - c<sub>1</sub>(t)。
-
将r<sub>1</sub>(t)作为新的原始信号，重复步骤1-6，直到残余信号的幅值小于预设阈值或者达到预设迭代次数。
3. 集合经验模态分解（EEMD）算法
EEMD算法是对EMD算法的改进，它通过向原始信号中添加一系列均值为零的白噪声，然后对加噪信号进行EMD分解，最后对多个分解结果进行平均，从而有效地减弱了模态混叠现象。
EEMD算法的具体步骤如下：
-
向原始信号x(t)中添加均值为零、方差为σ<sup>2</sup>的白噪声n<sub>i</sub>(t)，得到加噪信号y<sub>i</sub>(t) = x(t) + n<sub>i</sub>(t)，其中i表示第i次加噪。
-
对加噪信号y<sub>i</sub>(t)进行EMD分解，得到一系列IMF分量c<sub>ij</sub>(t)和残余分量r<sub>i</sub>(t)。
-
重复步骤1和2 N次，得到N组IMF分量和残余分量。
-
对N组IMF分量进行平均，得到最终的IMF分量C<sub>j</sub>(t) = (1/N)∑<sub>i=1</sub><sup>N</sup> c<sub>ij</sub>(t)。
-
对N组残余分量进行平均，得到最终的残余分量R(t) = (1/N)∑<sub>i=1</sub><sup>N</sup> r<sub>i</sub>(t)。
通过平均多个分解结果，EEMD算法有效地抑制了EMD算法中存在的模态混叠现象，提高了分解结果的稳定性和精度。
4. 基于EEMD的数字信号去噪
利用EEMD进行信号去噪，通常的做法是将高频噪声包含在高阶IMF分量中，然后去除这些高阶IMF分量，或者对高阶IMF分量进行阈值处理，最后将剩余的IMF分量和残余分量重构，得到去噪后的信号。 选择合适的IMF分量进行去除或阈值处理需要根据具体信号和噪声的特性进行调整。
5. Matlab代码实现
以下提供一段Matlab代码，实现基于EEMD的数字信号去噪：title('原始信号');
subplot(3,1,2);
plot(t,reconstructedSignal);
title('去噪后信号');
subplot(3,1,3);
plot(t,x-reconstructedSignal);
title('噪声');
这段代码首先生成一个包含噪声的测试信号，然后使用eemd函数进行EEMD分解。 需要注意的是，eemd 函数并非Matlab自带函数，需要自行下载相应的工具箱。 代码中去除高阶IMF分量，并重新构造信号，最后绘制原始信号、去噪后信号和噪声的曲线，方便进行对比分析。 numIMFToRemove 参数需要根据实际情况进行调整。
6. 结论
本文详细介绍了基于EEMD算法的数字信号去噪方法。EEMD算法通过添加白噪声并对多个分解结果进行平均，有效地解决了EMD算法中存在的模态混叠问题，提高了分解的稳定性和精度。 通过Matlab代码的实现，读者可以更好地理解和应用EEMD算法进行信号去噪。 然而，EEMD算法的参数选择，如噪声标准差、迭代次数等，需要根据具体的信号和噪声特性进行调整，这仍然是一个需要深入研究的问题。 未来的研究可以探索更加自适应的EEMD参数选择方法，以提高去噪效果和算法的鲁棒性。

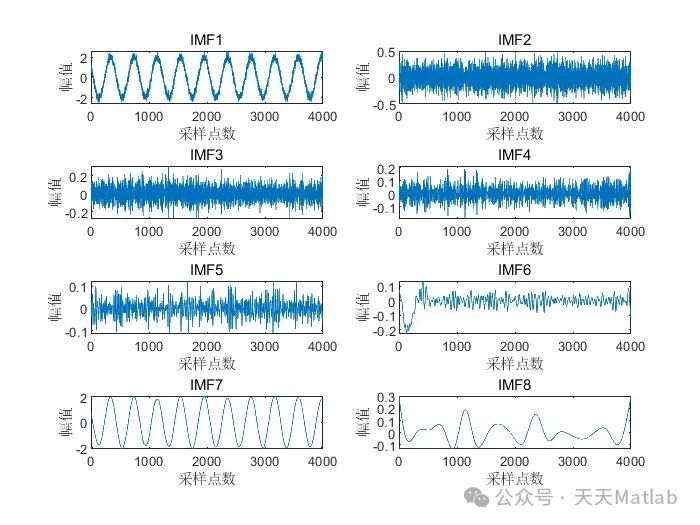

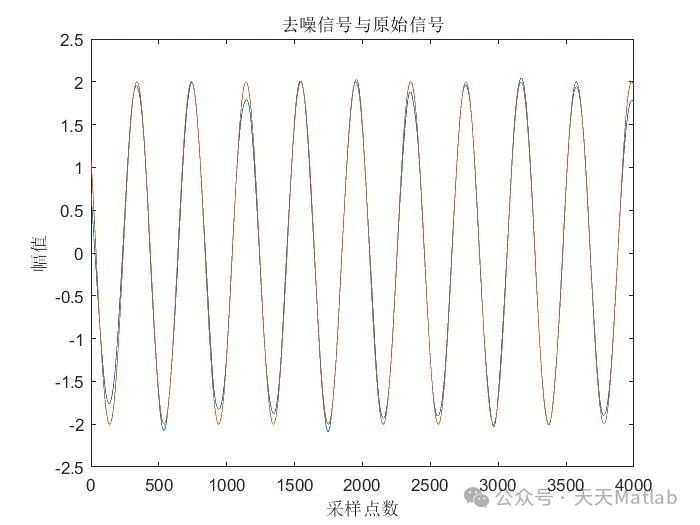

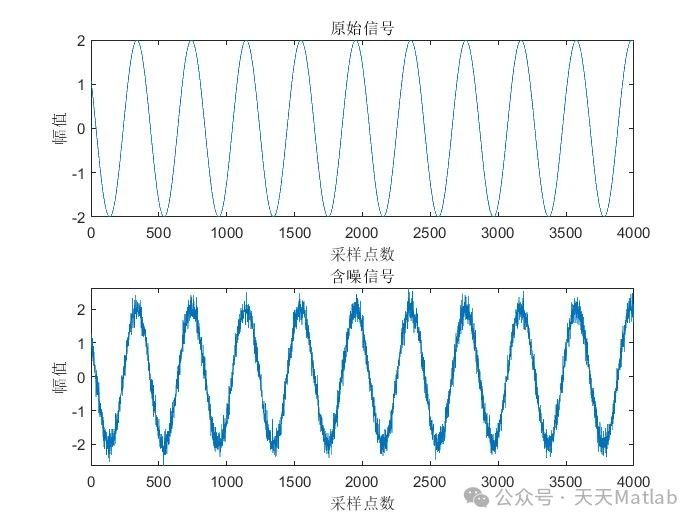

⛳️ 运行结果
🔗 参考文献
[1]周先春,嵇亚婷.基于EEMD算法在信号去噪中的应用[J].电子设计工程, 2014, 22(8):3.DOI:10.3969/j.issn.1674-6236.2014.08.004.
🎈 部分理论引用网络文献，若有侵权联系博主删除
