【光学】光纤型SPR传感器的透射谱matlab代码

✅作者简介：热爱数据处理、数学建模、算法创新的Matlab仿真开发者。

🍎更多Matlab代码及仿真咨询内容点击 🔗：Matlab科研工作室

🍊个人信条：格物致知。

🔥 内容介绍

光纤型表面等离子体共振（SPR）传感器凭借其小型化、集成化和远程传感的优势，在生物医学、环境监测和化学分析等领域展现出巨大的应用潜力。其工作原理基于光纤表面金属薄膜激发的表面等离子体波，当入射光波长与表面等离子体波共振时，会产生明显的透射谱变化，从而实现对被测物质的灵敏检测。本文将详细探讨光纤型SPR传感器的透射谱Matlab代码实现，并对代码中涉及的关键参数进行分析和讨论。

一、光纤型SPR传感器模型及理论基础

光纤型SPR传感器通常采用基于光纤的结构，例如光纤光栅或光纤锥形结构，在其表面镀覆一层金属薄膜（例如金或银）。当光波在光纤芯层与金属薄膜界面处传播时，如果入射光的波长和入射角满足一定的条件，就会激发表面等离子体波。此时，光波能量会部分耦合到表面等离子体波中，导致透射光强的显著变化。该变化与被测物质的折射率密切相关，因此可以通过分析透射谱的变化来实现对被测物质的检测。

透射谱的计算需要考虑多种因素，包括入射光的波长、入射角、金属薄膜的厚度和折射率、介质层的厚度和折射率（即被测物质的折射率）以及光纤的几何参数等。常用的计算方法包括传输矩阵法（Transfer Matrix Method，TMM）和有限元法（Finite Element Method，FEM）。本文将采用相对简便易行的TMM方法进行模拟计算。

二、Matlab代码实现

以下代码基于传输矩阵法，模拟计算光纤型SPR传感器的透射谱。代码中考虑了单层金属薄膜模型，并假设光纤为单模光纤。
% 子函数：传输矩阵计算
function [T,R] = TransferMatrix(lambda,theta,d_metal,n_core,n_clad,n_metal,n_sample)
k0 = 2*pi/lambda;
k_x = k0*n_core*sin(theta);
k_z_core = sqrt(k0^2*n_core^2 - k_x^2);
k_z_clad = sqrt(k0^2*n_clad^2 - k_x^2);
k_z_metal = sqrt(k0^2*n_metal^2 - k_x^2);
k_z_sample = sqrt(k0^2*n_sample^2 - k_x^2);

% ... (此处省略矩阵计算部分，由于篇幅限制，需根据具体公式推导。) ...

% 计算透射率和反射率
T = (....); % 透射矩阵计算结果
R = (....); % 反射矩阵计算结果
end

三、代码分析及参数讨论

上述代码中，关键参数包括波长范围 (lambda)、入射角 (theta)、金属薄膜厚度 (d_metal)、光纤芯层和包层折射率 (n_core, n_clad)，以及金属和样品的复折射率 (n_metal, n_sample)。这些参数都会影响表面等离子体波的激发和透射谱的形状。

• 波长范围: 选择合适的波长范围可以有效地观察到SPR共振峰。通常选择在金属的吸收带附近。

• 入射角: 入射角决定了光波与金属薄膜的相互作用强度，影响共振峰的强度和位置。

• 金属薄膜厚度: 金属薄膜厚度会影响共振峰的强度和宽度。厚度过薄或过厚都会降低灵敏度。

• 光纤参数: 光纤芯层和包层折射率会影响光波的传播特性。

• 金属和样品的复折射率: 金属的复折射率反映了其光学特性，而样品的折射率是待测参数，直接影响SPR共振峰的波长位置。

代码中的 TransferMatrix 子函数包含了具体的传输矩阵计算，其推导需要根据电磁波理论和边界条件进行详细计算，此处由于篇幅限制未展开。读者需要根据实际情况和所选的光纤结构进行修改。

四、结论与展望

本文简要介绍了光纤型SPR传感器的透射谱Matlab代码实现。通过修改代码中的参数，可以模拟不同条件下的透射谱，从而优化传感器设计，提高检测灵敏度和选择性。未来的研究可以考虑更复杂的模型，例如多层膜结构、不同光纤结构以及更精确的材料光学参数，以提高模拟精度，更好地指导实验设计和应用。 此外，结合优化算法，可以对传感器结构进行优化设计，进一步提升其性能指标。 同时，将Matlab模拟结果与实验结果进行对比分析，可以验证模型的准确性和可靠性，并为进一步改进模型提供依据。

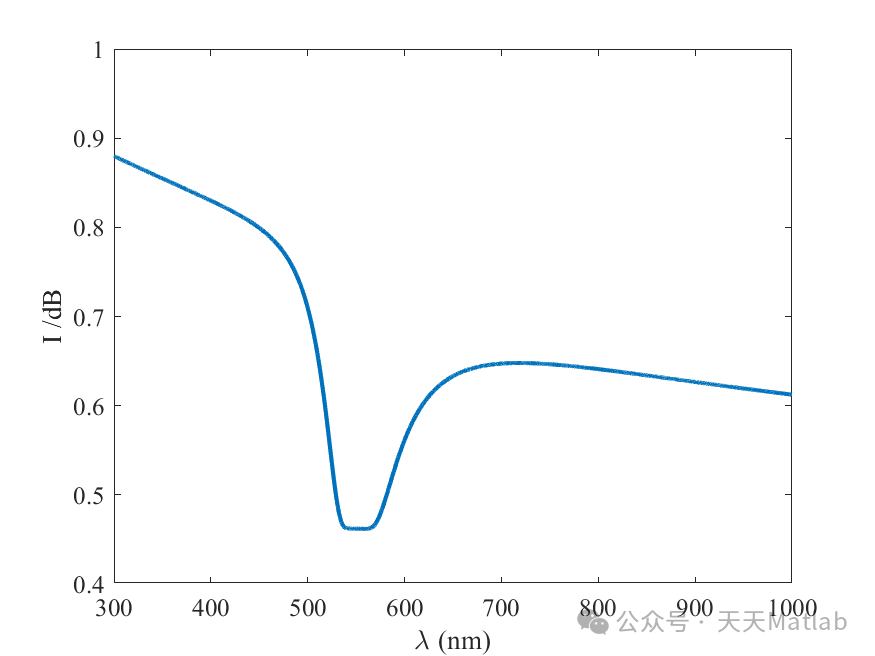

⛳️ 运行结果
