机器人路径规划作为机器人领域的核心问题之一,旨在寻找一条安全的、高效的、满足特定约束条件的路径,以使机器人能够顺利完成任务。本文将介绍五种经典的智能优化算法,包括模拟退火算法(SSA)、遗传算法(GA)、粒子群算法(PSO)、差分进化算法(DE)和灰狼优化算法(GWO),并探讨如何将它们应用于机器人路径规划问题。文章将详细介绍每种算法的原理和实现步骤,并提供相应的Matlab代码示例。最后,通过对不同算法在特定场景下的性能进行对比分析,以期为机器人路径规划研究提供一定的参考和借鉴。

1. 引言

机器人路径规划旨在为机器人寻找一条从起点到终点的安全、高效的路径,避免与障碍物发生碰撞。传统的方法如人工势场法、可视图法等,在处理复杂环境时往往效率低下,难以满足实际应用需求。近年来,智能优化算法因其全局搜索能力强、适应性强等优势,在机器人路径规划领域得到广泛应用。

2. 常见智能优化算法

本文将介绍五种经典的智能优化算法,并简要分析其优缺点:

  • 2.1 模拟退火算法 (Simulated Annealing, SSA)

    • 原理: 模拟金属退火的物理过程,通过温度参数控制搜索过程,避免陷入局部最优解。

    • 优点: 全局搜索能力强,适应性强。

    • 缺点: 搜索效率较低,参数设置较为敏感。

  • 2.2 遗传算法 (Genetic Algorithm, GA)

    • 原理: 模拟生物进化过程,通过选择、交叉、变异等操作,不断优化种群,最终找到最优解。

    • 优点: 全局搜索能力强,适用于多目标优化问题。

    • 缺点: 计算量较大,参数设置较为复杂。

  • 2.3 粒子群算法 (Particle Swarm Optimization, PSO)

    • 原理: 模拟鸟群觅食行为,通过粒子间的相互合作,逐步优化解空间,找到最优解。

    • 优点: 收敛速度快,实现简单。

    • 缺点: 容易陷入局部最优解,对参数设置较为敏感。

  • 2.4 差分进化算法 (Differential Evolution, DE)

    • 原理: 通过差分运算,不断更新种群个体,并通过选择操作,最终找到最优解。

    • 优点: 全局搜索能力强,收敛速度快。

    • 缺点: 对参数设置较为敏感,易受噪声影响。

  • 2.5 灰狼优化算法 (Grey Wolf Optimizer, GWO)

    • 原理: 模拟狼群狩猎行为,通过狼群之间的社会等级和合作机制,优化解空间,找到最优解。

    • 优点: 搜索能力强,参数设置简单。

    • 缺点: 收敛速度较慢,易陷入局部最优解。

3. 算法在机器人路径规划中的应用

将上述五种算法应用于机器人路径规划,关键步骤包括:

  • 3.1 问题建模: 将机器人路径规划问题抽象为数学模型,包括目标函数、约束条件、搜索空间等。

  • 3.2 算法参数设置: 根据具体问题和算法特点,设置算法参数,如种群大小、迭代次数、交叉率、变异率等。

  • 3.3 算法实现: 使用Matlab或其他编程语言,编写算法代码,完成搜索过程。

  • 3.4 结果分析: 评估算法性能,如路径长度、安全性、计算时间等。

4. Matlab 代码示例

本节以模拟退火算法为例,提供机器人路径规划问题的Matlab代码示例:



% 定义机器人起点、终点、障碍物信息
start = [0, 0];
goal = [10, 10];
obstacles = [
2, 2, 4, 4;
6, 6, 8, 8;
];

% 定义路径规划问题函数
function path_length = path_planning_function(path)
% 计算路径长度
path_length = sum(sqrt(sum((path(2:end,:) - path(1:end-1,:)) .^ 2, 2)));

% 检查路径是否与障碍物发生碰撞
for i = 1:size(obstacles, 1)
if any(inpolygon(path(:,1), path(:,2), obstacles(i,1:2), obstacles(i,3:4)))
path_length = inf;
return;
end
end
end

% 模拟退火算法实现
function [best_path, best_path_length] = simulated_annealing(start, goal, obstacles)
% 初始化参数
temperature = 100;
cooling_rate = 0.9;
iterations = 1000;

% 生成随机路径
current_path = [start; goal];

% 初始化最优路径和长度
best_path = current_path;
best_path_length = path_planning_function(best_path);

% 开始退火过程
for i = 1:iterations
% 随机扰动当前路径
new_path = current_path + randn(size(current_path));

% 计算新路径长度
new_path_length = path_planning_function(new_path);

% 接受新路径
if new_path_length < best_path_length
best_path = new_path;
best_path_length = new_path_length;
else
% 以一定概率接受更差的路径
if rand() < exp((best_path_length - new_path_length) / temperature)
best_path = new_path;
best_path_length = new_path_length;
end
end

% 更新温度
temperature = temperature * cooling_rate;
end
end

% 执行路径规划
[best_path, best_path_length] = simulated_annealing(start, goal, obstacles);

% 显示结果
figure;
hold on;
plot(best_path(:,1), best_path(:,2), '-o');
plot(obstacles(:,1), obstacles(:,2), 'r');
plot(obstacles(:,3), obstacles(:,4), 'r');
xlim([0, 12]);
ylim([0, 12]);
xlabel('X');
ylabel('Y');
title('Robot Path Planning using Simulated Annealing');

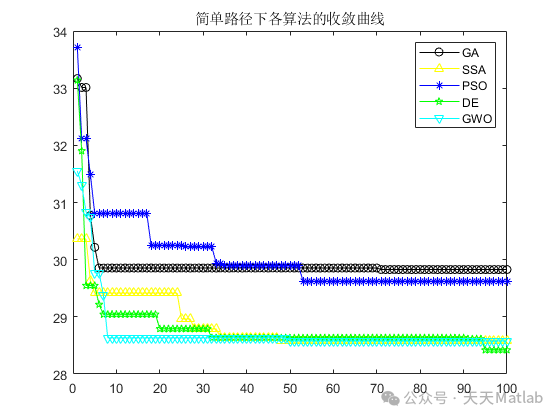

5. 算法性能对比分析

通过在特定场景下测试不同算法的性能,可以比较它们的优缺点。例如,对于具有多个障碍物和复杂环境的场景,GA算法往往能找到更优的路径,而PSO算法则具有更快的收敛速度。

6. 结论

本文介绍了五种经典的智能优化算法及其在机器人路径规划中的应用,并提供了Matlab代码示例。实际应用中,应根据具体场景选择合适的算法,并通过优化算法参数,以提高路径规划效率和质量。

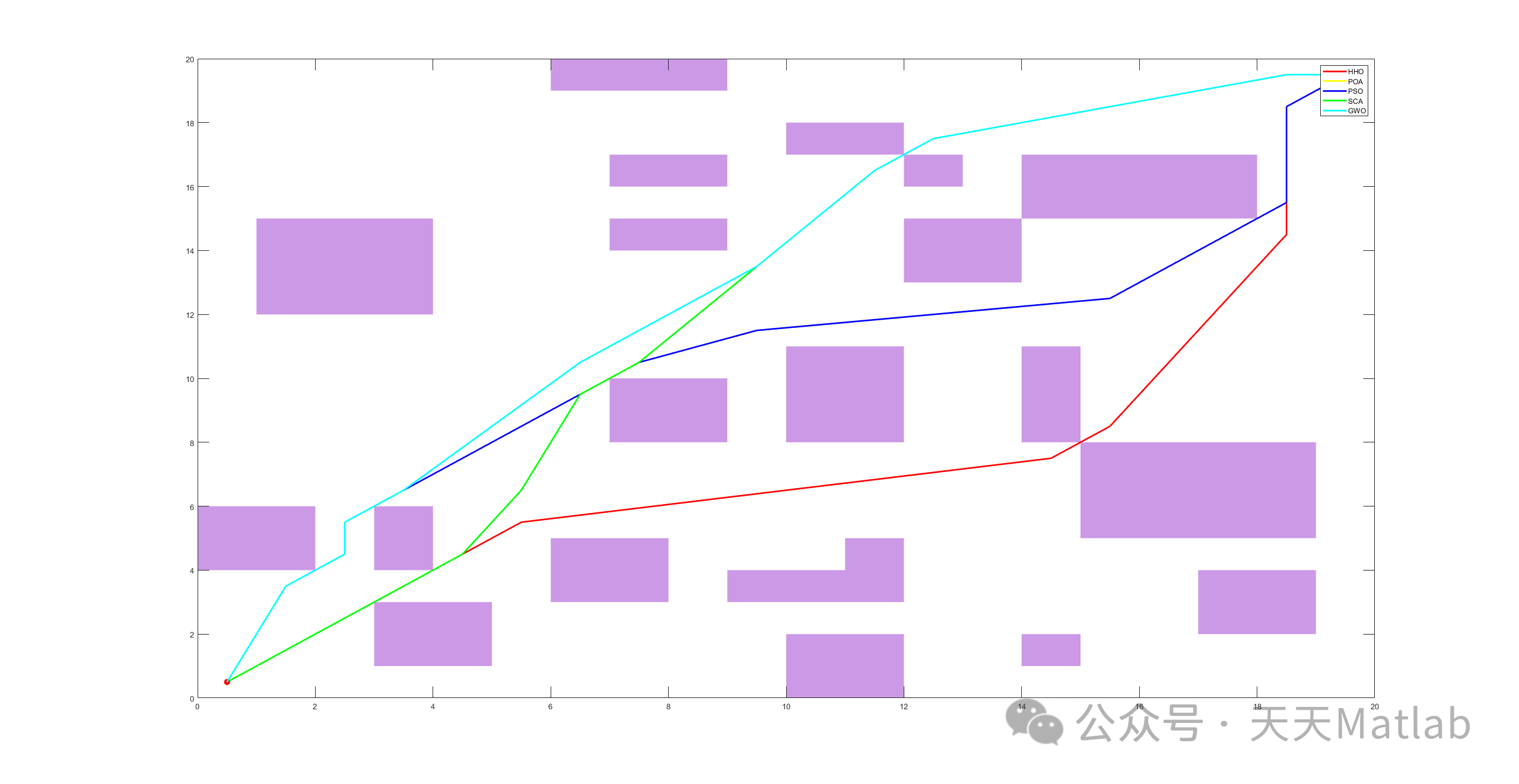

⛳️ 运行结果

🔗 参考文献

🎈 部分理论引用网络文献,若有侵权联系博主删除
