超导磁能储存系统的建模和仿真附Simulink仿真

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

超导磁能储存 (SMES) 系统利用超导线圈无损耗储存电能，被认为是未来智能电网中一种极具前景的储能技术。SMES系统具有响应速度快、充放电效率高、功率密度大以及循环寿命长等优点，使其在电力系统稳定、电能质量改善、可再生能源并网以及分布式发电等领域具有广泛的应用潜力。为了更好地理解SMES系统的工作特性，对其进行精确的建模和仿真显得尤为重要。

1. SMES系统的工作原理

SMES系统主要由超导线圈、低温冷却系统、电力变换系统 (PCS) 和控制系统组成。

• 超导线圈

  : 超导线圈是SMES系统的核心，它利用超导材料在极低温度下电阻为零的特性，将电能以磁场的形式储存起来。线圈中的电流一旦建立，就能无限期地持续流动，从而实现无损耗储能。

• 低温冷却系统

  : 为了维持超导材料的超导状态，需要一套可靠的低温冷却系统，通常采用液氦或液氮对超导线圈进行冷却。

• 电力变换系统 (PCS)

  : PCS是SMES系统与电网之间的接口，负责将交流电转换为直流电进行储能，以及将储存的直流电转换回交流电馈入电网。PCS通常由交流-直流变流器和直流-交流逆变器组成。

• 控制系统

  : 控制系统负责监测SMES系统的工作状态，并根据电网需求对PCS进行控制，以实现对SMES系统充放电过程的精确控制。

2. SMES系统的数学建模

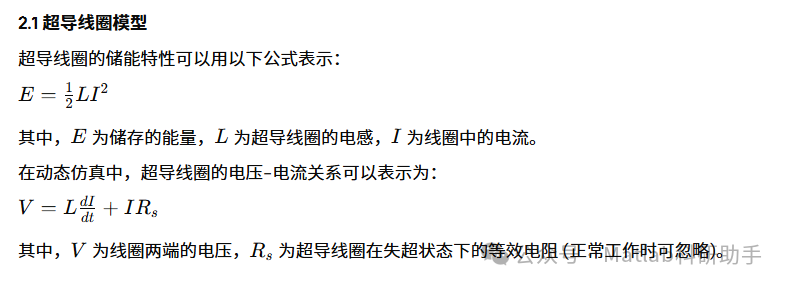

对SMES系统进行建模，通常需要对超导线圈、PCS和控制系统分别建立数学模型。

2.2 电力变换系统 (PCS) 模型

PCS的建模取决于其拓扑结构，常用的有电压源型变流器 (VSC) 和电流源型变流器 (CSC)。
对于VSC，其直流侧电压和交流侧电流的关系可以通过开关函数进行建模。通常采用基于PWM的开关函数模型来描述VSC的工作特性。
对于CSC，其直流侧电流和交流侧电压的关系也可以通过开关函数进行建模。

2.3 控制系统模型

控制系统通常采用PI控制器或模糊控制器等来实现对SMES系统充放电功率的控制。控制器的输入通常是电网的功率偏差或电压偏差，输出则是PCS的控制信号。

3. SMES系统的仿真与分析

SMES系统的仿真可以通过多种仿真软件实现，例如PSCAD/EMTDC、MATLAB/Simulink、DIgSILENT PowerFactory等。

3.1 仿真平台的选择

• PSCAD/EMTDC

  : 适用于对电力系统暂态过程进行精确仿真，能够详细模拟开关器件的动作。

• MATLAB/Simulink

  : 具有强大的建模和仿真功能，可以方便地搭建各种控制策略。

• DIgSILENT PowerFactory

  : 适用于对大型电力系统进行稳态和动态仿真分析。

3.2 仿真场景设计

在SMES系统的仿真中，通常会设计以下场景来评估其性能：

• 电网故障

  : 模拟电网短路故障或电压跌落等情况，观察SMES系统对电网稳定的作用。

• 可再生能源波动

  : 模拟风力发电或太阳能发电的功率波动，观察SMES系统对平抑功率波动的效果。

• 负荷变化

  : 模拟负荷突然增加或减少的情况，观察SMES系统对电网电压和频率的支撑作用。

• 充放电策略

  : 模拟不同的充放电策略，评估其对SMES系统效率和寿命的影响。

3.3 仿真结果分析

仿真结果通常包括超导线圈电流、电压、PCS输出功率、电网电压和频率等波形图。通过对这些波形图的分析，可以评估SMES系统的性能，例如：

• 响应速度

  : SMES系统对电网变化的响应速度。

• 稳定裕度

  : SMES系统在各种扰动下的稳定运行能力。

• 电能质量改善

  : SMES系统对谐波抑制和电压支撑的作用。

• 效率

  : SMES系统在充放电过程中的能量损耗。

4. 挑战与展望

尽管SMES系统具有诸多优势，但在实际应用中仍面临一些挑战：

• 高成本

  : 超导材料和低温冷却系统的成本仍然较高，限制了SMES系统的商业化应用。

• 可靠性

  : 低温冷却系统的可靠性是SMES系统长期稳定运行的关键。

• 规模化

  : 大规模SMES系统的设计、制造和集成仍然是挑战。

• 与电网的协调控制

  : 如何将SMES系统更好地集成到现有电网中，并与其他储能技术进行协调控制，需要进一步研究。

未来，随着超导材料和低温技术的发展，SMES系统的成本有望降低，可靠性也将进一步提高。同时，结合人工智能和大数据技术，可以开发出更智能、更高效的SMES系统控制策略。超导磁能储存系统有望在构建更加稳定、高效和可持续的智能电网中发挥越来越重要的作用。

结论

超导磁能储存系统的建模和仿真为我们深入理解其工作特性、评估其性能以及优化其控制策略提供了强有力的工具。通过精确的数学建模和多场景仿真分析，我们可以更好地发挥SMES系统在未来智能电网中的潜力，为能源转型和可持续发展做出贡献。虽然目前仍面临一些挑战，但随着技术的不断进步，SMES系统必将在未来的电力系统中扮演越来越重要的角色。

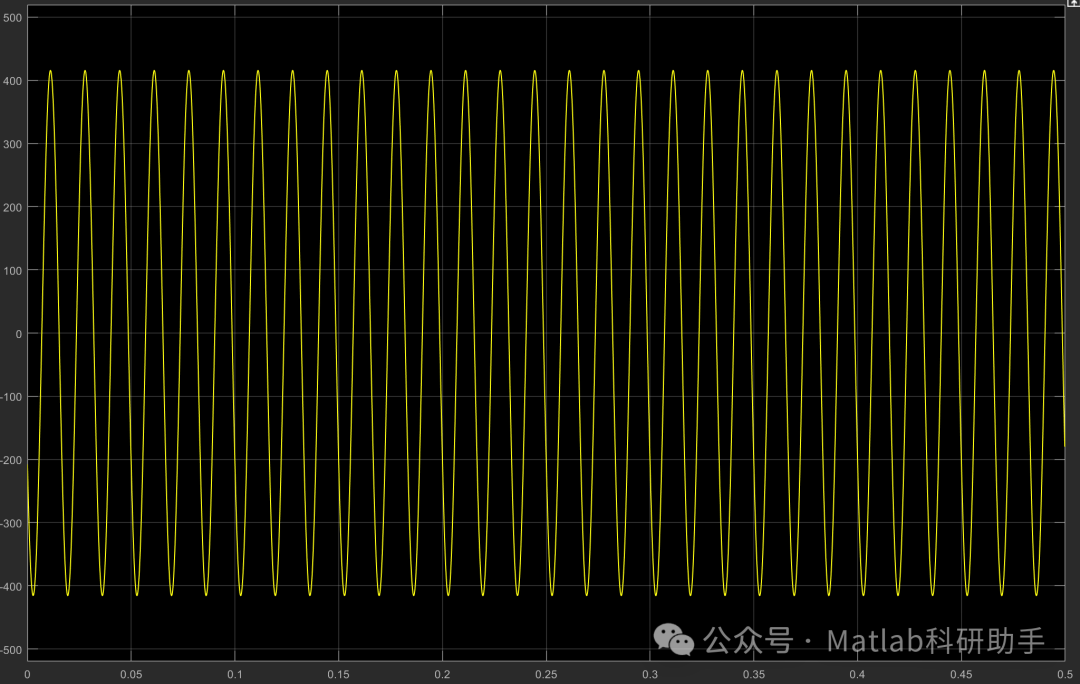

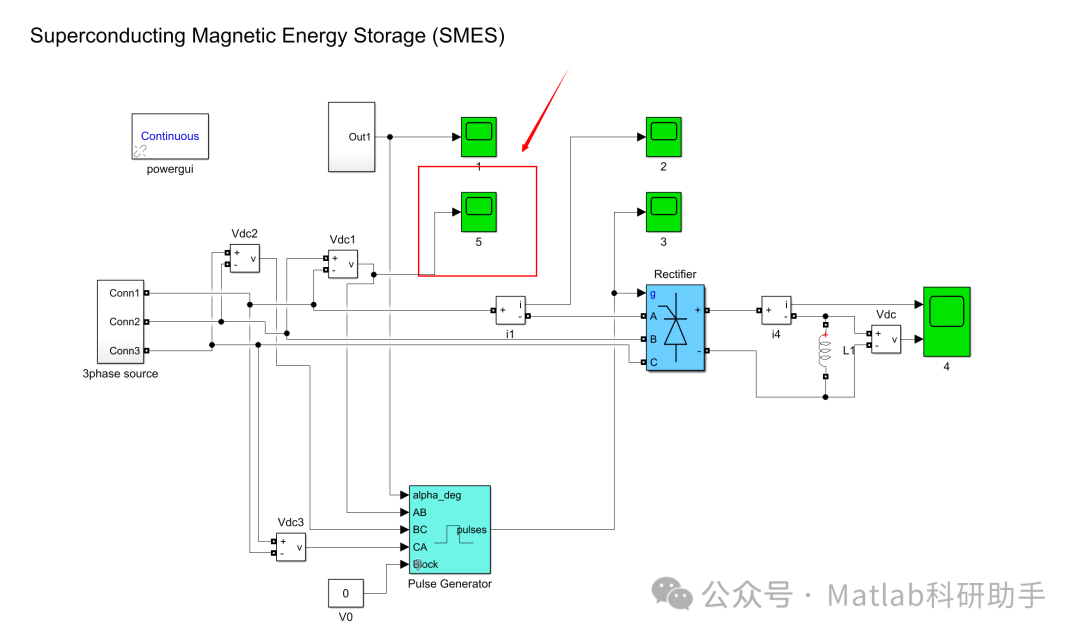

⛳️ 运行结果

🔗 参考文献

[1] 李颖,朱伯立,张威.Simulink动态系统建模与仿真基础[M].西安电子科技大学出版社,2004.

[2] 杨平,张云安.基于Matlab永磁同步电机控制系统建模仿真[J].电机技术, 2005(02):195-199.DOI:10.3969/j.issn.1006-2807.2005.02.003.

[3] 相蓉,周波.基于SIMULINK/PSB的电励磁双凸极电机系统的建模与仿真[J].电机与控制学报, 2003, 7(2):7.DOI:10.3969/j.issn.1007-449X.2003.02.003.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
