🔥 内容介绍

城市轨道交通作为现代城市重要的公共交通方式，其高效、稳定、安全的运行离不开可靠的供电系统。本文深入研究了城市轨道交通供电系统的构成、工作原理、主要技术特点及其发展趋势。详细探讨了牵引供电系统、动力照明供电系统以及控制信号供电系统，并分析了其在保障轨道交通运营中的关键作用。同时，本文还对当前城市轨道交通供电系统面临的挑战，如节能降耗、智能化管理、可靠性提升等方面进行了探讨，并展望了未来技术发展方向，以期为城市轨道交通供电系统的优化与升级提供参考。

引言

随着全球城市化进程的加速，城市轨道交通在缓解交通拥堵、改善空气质量、促进城市可持续发展方面发挥着越来越重要的作用。作为城市轨道交通的“血液”，供电系统是其正常运行的基石。一个安全、可靠、高效的供电系统不仅能保障列车的正常运行，还能为车站、控制中心、通信信号等提供稳定电力支持。因此，深入研究城市轨道交通供电系统，对其进行优化和升级，具有重要的理论意义和实践价值。

城市轨道交通供电系统概述

城市轨道交通供电系统是一个庞大而复杂的综合性系统，主要由牵引供电系统、动力照明供电系统和控制信号供电系统三大部分组成，共同支撑着轨道交通的正常运营。

1. 牵引供电系统

牵引供电系统是城市轨道交通供电系统的核心，直接为列车提供运行所需的电能。其主要特点是负荷变化大、冲击性强。

电源接入：
通常通过城市电网的110kV或220kV高压线路引入，经过主变电所降压至27.5kV或35kV，再分配至牵引变电所。
牵引变电所：
牵引变电所是牵引供电系统的关键环节。其主要功能是将高压电（如27.5kV或35kV）通过牵引变压器降压整流，转换为列车所需的直流电（通常为DC750V或DC1500V）。整流设备常用晶闸管整流器或二极管整流器，近年来，PWM整流技术也开始应用于牵引供电系统，以实现能量回馈和提升电能质量。
接触网/第三轨：
整流后的直流电通过接触网（高架线）或第三轨（地面轨旁）输送给运行中的列车。列车通过受电弓或受流器从接触网/第三轨取电。
回流系统：
列车完成用电后，电流通过车轮、钢轨返回牵引变电所，形成闭合回路。回流系统设计需考虑抑制杂散电流，防止电蚀对地下结构和管线造成损害。

2. 动力照明供电系统

动力照明供电系统主要为车站、区间隧道、车辆段、控制中心等场所提供照明、通风、空调、扶梯、电梯、排水、消防等设备的电力。

电源接入：
通常从城市电网引入10kV或230V/400V电源，通过降压变压器和配电柜分配至各用电设备。
备用电源：
为确保在主电源故障时重要设备的持续运行，动力照明系统通常配备备用电源，如柴油发电机组、不间断电源（UPS）等。
应急照明：
在紧急情况下，应急照明系统会自动启动，为人员疏散提供照明，保障乘客安全。

3. 控制信号供电系统

控制信号供电系统是保障列车运行安全、效率的关键，主要为信号设备、通信设备、车站自动化设备、中央控制系统等提供稳定、高质量的电源。

电源特点：
对电源的稳定性和可靠性要求极高，通常采用双路供电、UPS、直流屏等多种方式确保供电的连续性和电能质量。
电源制式：
通常采用220V交流电源和24V、48V、110V直流电源，以满足不同设备的供电需求。
防雷与接地：
为保护敏感的控制信号设备，系统设计中严格遵循防雷和接地规范，确保设备在雷击或电磁干扰下的安全运行。

城市轨道交通供电系统的主要技术特点

城市轨道交通供电系统由于其特殊的运行环境和功能要求，呈现出以下主要技术特点：

1. 高可靠性与冗余设计

为确保城市轨道交通安全稳定运行，供电系统在设计上普遍采用高可靠性原则。例如，主变电所和牵引变电所通常采用“两路电源、互为备用”的方式接入市电；关键设备如整流器、开关设备等采用并联运行或冗余配置；控制信号系统更是采用多重备用电源方案。

2. 智能化与自动化

现代城市轨道交通供电系统普遍采用SCADA（监控与数据采集）系统，实现对供电设备的远程监控、故障诊断和自动化控制。通过智能调度和自动化操作，可以快速响应突发情况，提高运营效率。

3. 节能与环保

随着能源消耗和环境问题日益受到关注，城市轨道交通供电系统在节能方面也进行了大量探索。例如，采用再生制动能量回馈技术，将列车制动时产生的电能反馈回电网或储存起来；应用高效节能设备，如高效变压器、LED照明等。

4. 抗干扰与电磁兼容

列车运行时产生的电磁干扰以及周边环境的电磁干扰，可能对供电系统和控制信号系统造成影响。因此，供电系统在设计时需要充分考虑电磁兼容性，采取屏蔽、接地、滤波等措施，确保系统稳定运行。

5. 安全防护

供电系统设置完善的安全防护装置，包括过流保护、短路保护、接地保护、防雷保护等，以保障设备和人身安全。此外，还需定期进行设备检修和维护，预防故障发生。

城市轨道交通供电系统面临的挑战与发展趋势

1. 挑战

负荷增长与电能质量：
随着城市轨道交通线路的不断延伸和列车密度的增加，对供电容量和电能质量提出了更高要求。如何有效应对大负荷冲击，抑制谐波，确保电网稳定是重要挑战。
节能降耗压力：
城市轨道交通的运营能耗巨大，节能降耗是长期任务。如何更高效地回收再生制动能量，并开发应用更多节能技术是关键。
设备老化与维护：
供电设备长期运行后会面临老化问题，如何进行科学的预测性维护和状态检修，降低维护成本，提高设备寿命是重要课题。
智能化水平提升：
尽管已实现一定程度的自动化，但离真正的智能化管理仍有距离。如何引入大数据、人工智能等技术，实现更精准的故障诊断、更高效的调度优化，是未来发展方向。
极端天气与灾害应对：
极端天气（如强风、暴雨、雷电）和自然灾害（如地震）对供电系统的可靠性构成威胁。如何提升系统的抗灾能力和快速恢复能力是需要持续研究的领域。

2. 发展趋势

直流牵引供电系统向高电压等级发展：
为降低线路损耗，提高供电距离和容量，直流牵引供电电压等级有向DC1500V甚至DC3000V发展的趋势。
基于电力电子技术的应用：
随着电力电子技术的发展，PWM整流器、能量回馈装置、固态变压器等新型设备将更广泛应用于城市轨道交通供电系统，以提高电能质量、实现能量双向流动和智能化控制。

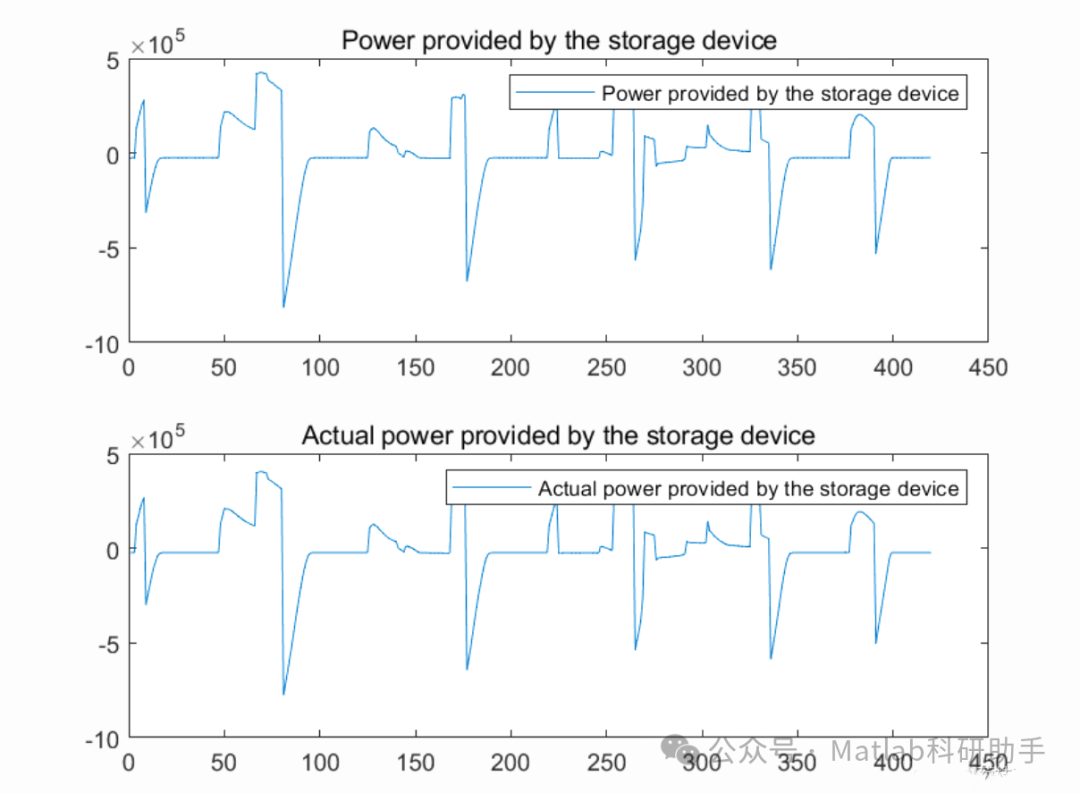

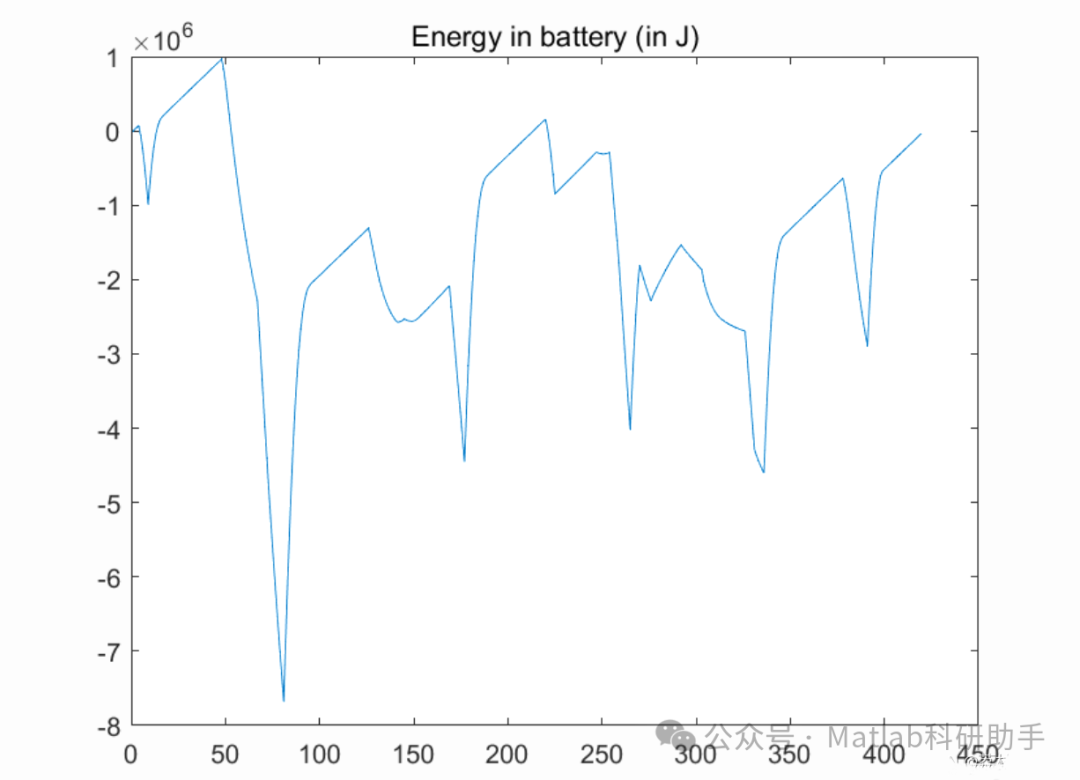

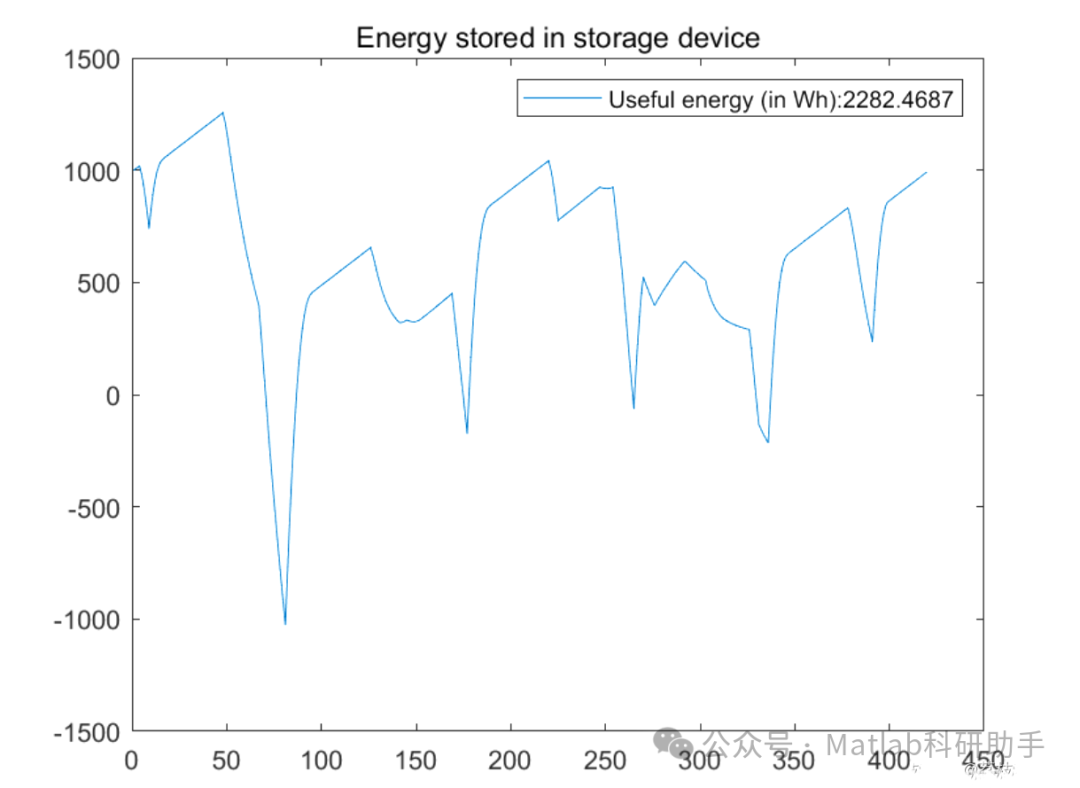

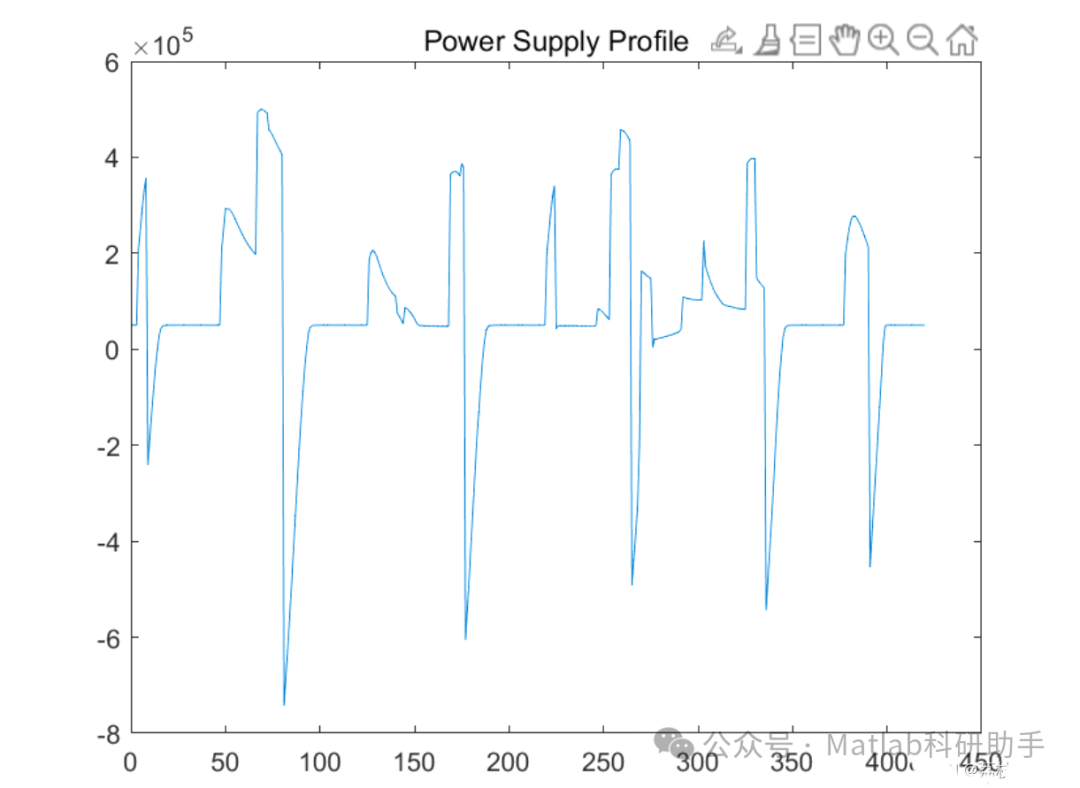

微电网与储能技术：
将光伏、风电等可再生能源与储能系统引入城市轨道交通供电系统，构建局部微电网，可以提高供电的自给自足能力，增强系统韧性。
智能运维与大数据分析：
运用物联网、大数据、人工智能等技术，对供电设备运行数据进行实时采集、分析，实现设备健康状态评估、故障预测、智能巡检和优化维护策略，提高运维效率和可靠性。
模块化与标准化设计：
采用模块化、标准化设计理念，可以缩短建设周期，降低成本，并方便设备的升级和维护。
多源融合供电：
未来城市轨道交通供电系统将趋向于多源融合供电模式，即整合传统电网、可再生能源、储能系统以及车网互动技术，构建更加灵活、高效、可持续的供电体系。

结论

城市轨道交通供电系统是其安全、高效运行的生命线。本文从供电系统的构成、技术特点以及面临的挑战和发展趋势等方面进行了全面深入的探讨。随着城市轨道交通的快速发展，供电系统正朝着更安全、更可靠、更智能、更环保的方向迈进。未来的研究和实践应聚焦于先进电力电子技术的应用、智能化运维水平的提升、新能源与储能技术的融合以及系统整体抗风险能力的增强，以期为构建更加绿色、高效、智能的城市轨道交通体系贡献力量。
