【阻抗建模、验证扫频法】光伏并网逆变器扫频与稳定性分析(包含锁相环电流环)附Simulink仿真

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

一、光伏并网逆变器阻抗建模（含 PLL 与电流环）

光伏并网逆变器的阻抗特性是分析其与电网交互稳定性的核心，需结合锁相环（PLL）的相位跟踪特性与电流环的电流控制特性，构建 dq 坐标系下的小信号阻抗模型。

1.1 建模前提与坐标系设定

• 前提假设：光伏阵列输出电压稳定（忽略 MPPT 动态影响），逆变器采用 LCL 或 L 型滤波拓扑，电网电压为三相平衡正弦量，小信号扰动满足线性化条件。

• 坐标系选择：基于同步旋转 dq 坐标系，d 轴与电网电压矢量对齐，q 轴滞后 d 轴 90° 电角度，PLL 跟踪电网电压相位以实现坐标系同步。

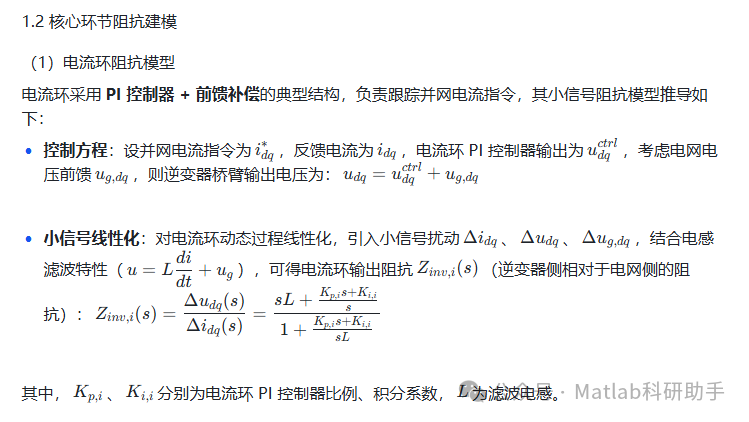

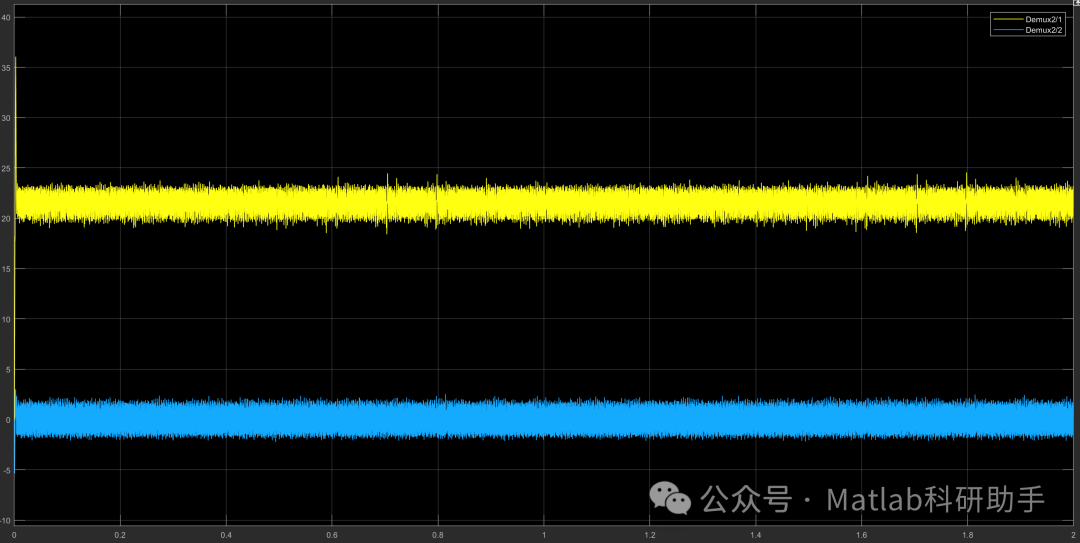

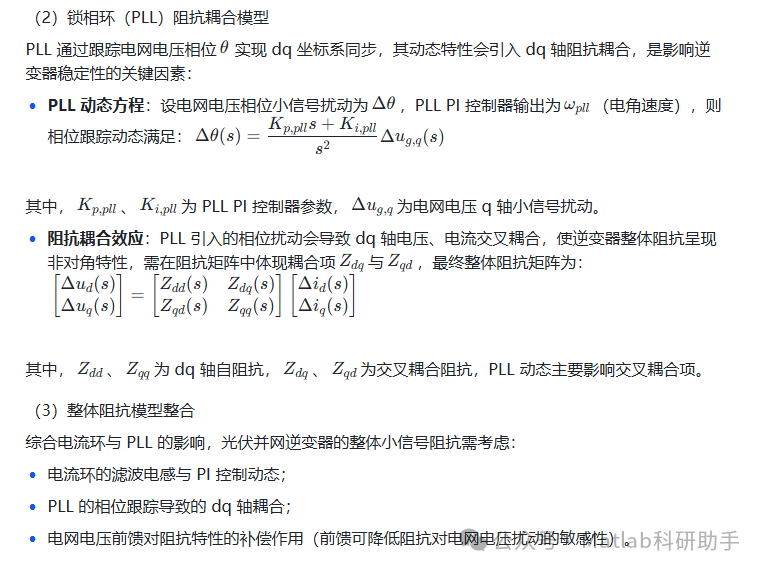

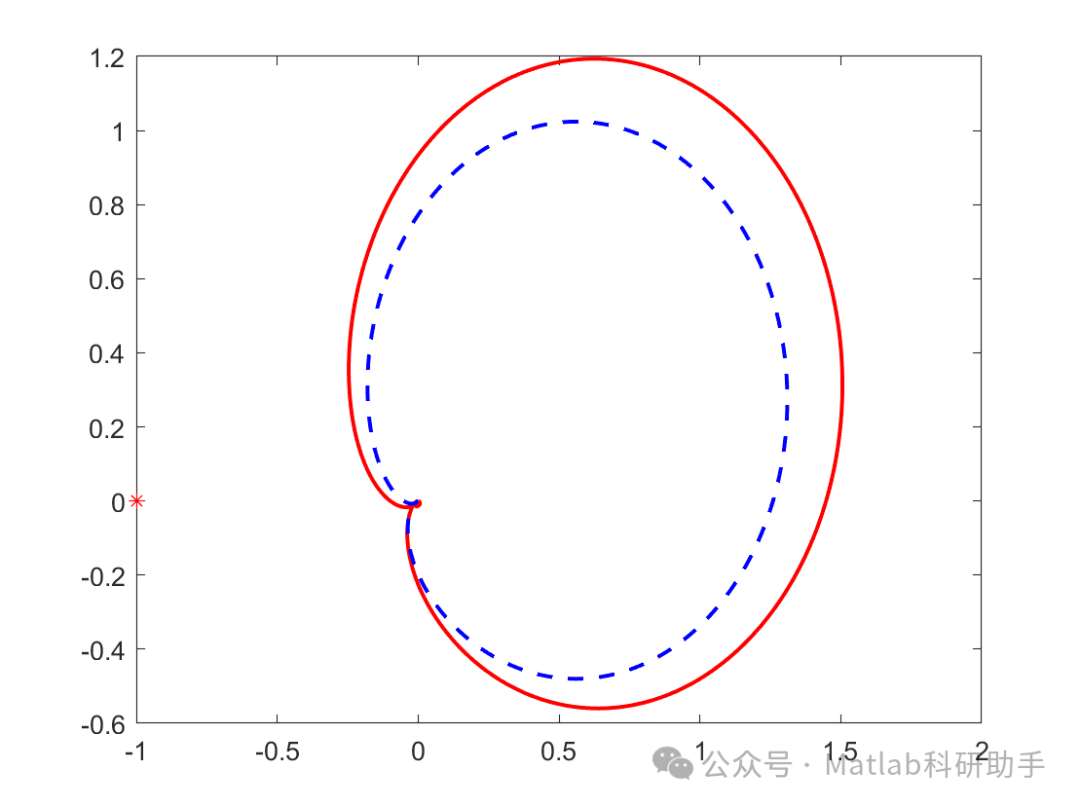

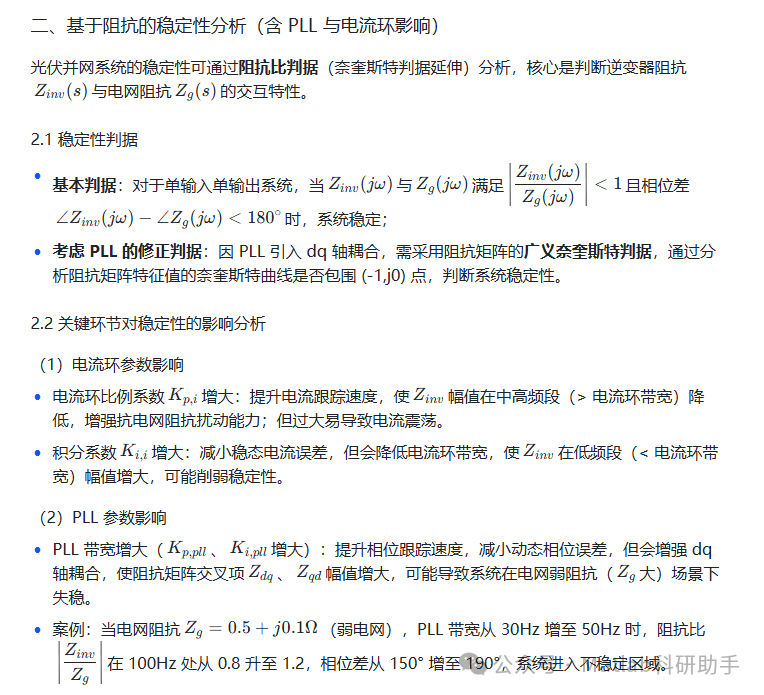

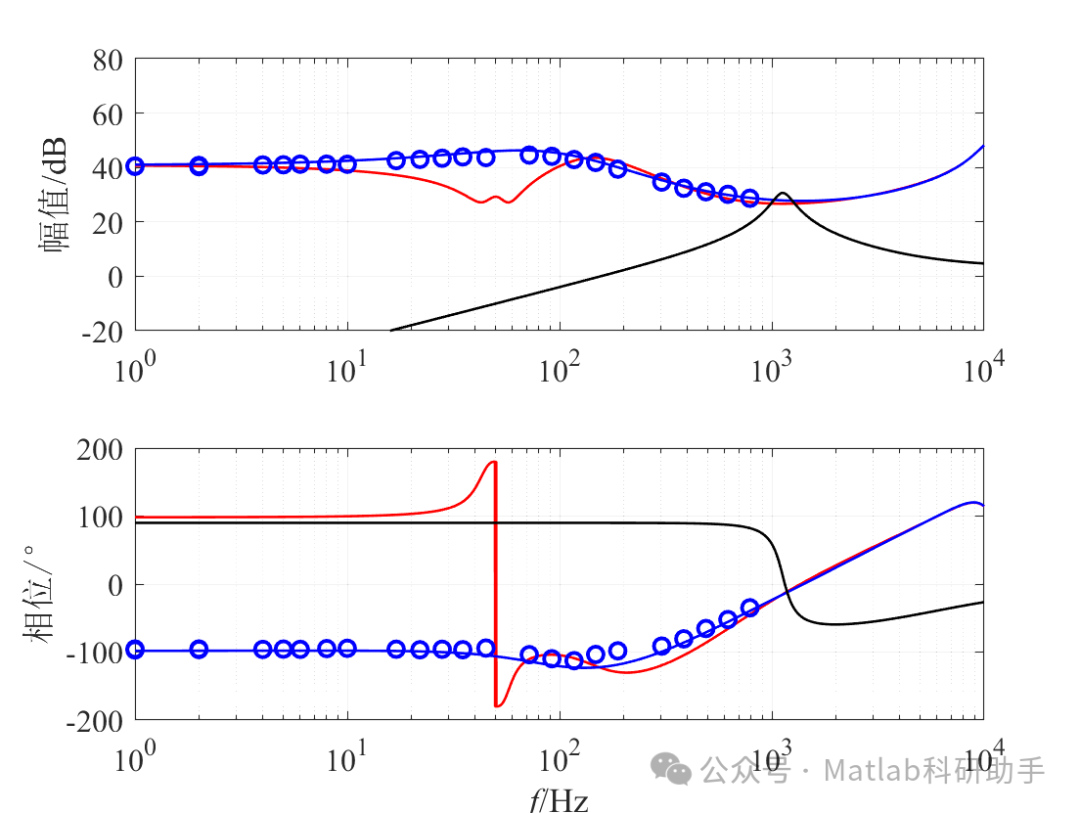

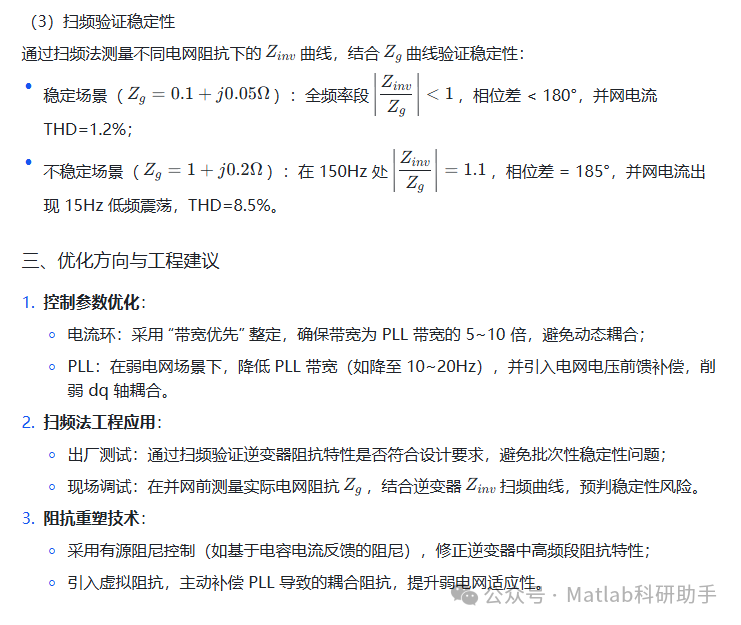

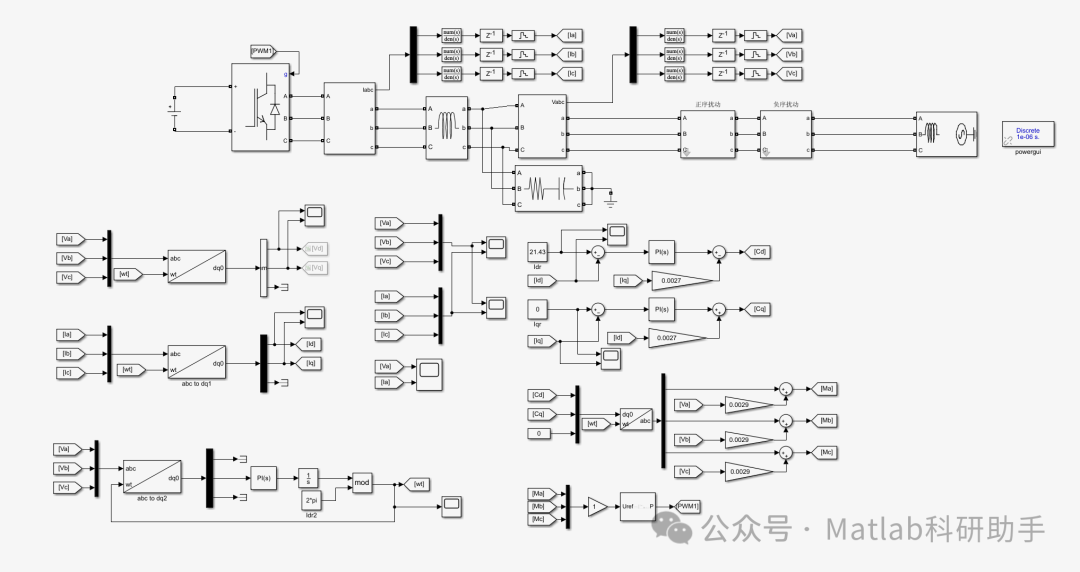

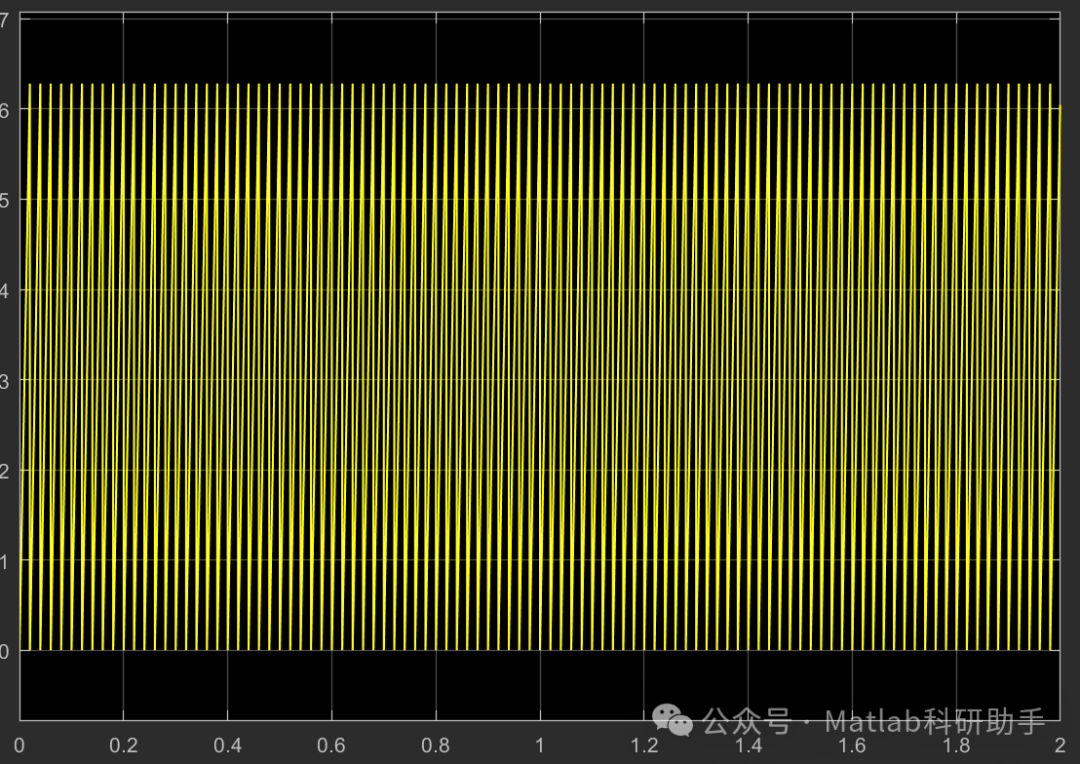

⛳️ 运行结果

🔗 参考文献

[1] 吴旭,王伟,肖华锋,等.并网逆变器整体序阻抗建模方法及其稳定性分析[J].中国电机工程学报, 2024, 44(9):3645-3655.DOI:10.13334/j.0258-8013.pcsee.222475.

[2] 刘一鸣.风电接入LCC-HVDC系统阻抗建模与稳定性分析[D].浙江大学,2023.

[3] 路原野.基于Floquet理论的构网型并网逆变器时域稳定性分析与改善方法研究[D].北京交通大学[2025-10-23].

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
