🔥 内容介绍

一、港口综合能源系统架构与优化边界界定

1. 系统层级与核心组件

港口综合能源系统（PIES）呈现 “能源供给 - 能源传输 - 能源消费 - 泊位调度” 四维耦合结构，各层级组件及功能如下：

• 能源供给层：包含分布式光伏（装机容量按港口屋顶 / 堆场面积测算，如 5MW / 平方公里）、海上风电（单机容量 3-5MW，考虑港口海域风速特征）、燃气轮机（调峰响应时间 < 10 分钟）、储能系统（电化学储能充放电效率≥90%，飞轮储能响应时间 < 0.1 秒）及电网接入接口（采用 110kV 或 220kV 专线，联络线容量约束需匹配港口最大负荷）；

• 能源传输层：构建 “电 - 热 - 冷 - 氢” 多能流管网，其中电网采用环网拓扑（降低供电可靠性风险），热力管网覆盖集装箱堆场加热、办公楼供暖需求（设计温度 80-120℃），冷能管网服务冷藏集装箱（维持 - 25℃恒温），氢气管网连接加氢站（为新能源集卡 / 岸桥供电）；

• 能源消费层：核心负荷分为泊位关联负荷（岸桥起吊负荷，单机功率 400-600kW；集卡运输负荷，单车功率 150-200kW）与港口基础负荷（照明、通信、冷藏箱负荷，占总负荷 20%-30%），需区分负荷可调节性（如冷藏箱负荷可在 ±5% 范围内波动）；

• 泊位调度层：包含不同类型泊位（集装箱泊位、散货泊位、油轮泊位），需考虑泊位长度（集装箱泊位≥350m，散货泊位≥250m）、岸桥配置数量（1 个集装箱泊位配 2-3 台岸桥）、船舶到港时间窗（误差 ±1 小时）及装卸作业效率（集装箱泊位每小时装卸 30-40TEU）。

2. 优化边界与约束条件

• 时间边界：采用 “日 - 时 - 分钟” 三级时间尺度，其中日级优化确定能源采购计划（如电网购电时段），时级优化分配多能流运行状态（如光伏出力消纳比例），分钟级优化响应泊位动态调度（如岸桥负荷突变）；

• 空间边界：以单个港口港区为研究对象（如面积 5-10 平方公里），涵盖 5-8 个泊位（含 2-3 个集装箱泊位、2 个散货泊位、1-2 个油轮泊位），能源管网覆盖半径≤3 公里（降低传输损耗，热力管网损耗率 < 5%/ 公里，电网损耗率 < 2%/ 公里）；

• 核心约束：

• 能源平衡约束：各时刻电 / 热 / 冷 / 氢供给量 = 消费量 + 传输损耗，如电网购电量 + 光伏出力 + 风电出力 = 岸桥负荷 + 集卡负荷 + 基础负荷 + 储能充放电量；

• 泊位调度约束：船舶装卸作业时间≥最小作业时长（集装箱船≥8 小时，散货船≥12 小时），同一泊位同一时段仅服务 1 艘船舶，岸桥作业负荷不超过额定功率；

• 设备运行约束：储能系统 SOC 维持在 20%-80%（避免过充过放），燃气轮机启停次数≤2 次 / 日（延长设备寿命），加氢站氢气储量≥日均消耗量的 50%（保障供应可靠性）。

二、核心优化维度：泊位优化与多能协同的耦合机制

1. 泊位优化模型设计

以 “最小化船舶滞港时间 + 最大化泊位利用率” 为目标，构建多目标整数规划模型：

• 决策变量：船舶 i 在泊位 j 的靠泊时刻 t_ij（精确到分钟）、作业时长 T_ij（根据船舶载货量确定，如集装箱船按 TEU 数量 ×0.2 小时 / TEU 计算）、岸桥分配数量 k_ij（1≤k_ij≤3）；

• 目标函数：

• 船舶滞港时间最小化：min∑(t_ij + T_ij - 船舶到港时刻)× 船舶权重（按船舶吨位赋值，万吨级船舶权重 = 1，十万吨级船舶权重 = 1.5）；

• 泊位利用率最大化：max∑(T_ij / 泊位总可用时间)× 泊位权重（集装箱泊位权重 = 1.2，散货泊位权重 = 1.0，油轮泊位权重 = 0.8）；

• 关键约束：

• 时间冲突约束：对于同一泊位 j，任意两艘船舶 i1、i2 的作业时间区间 [t_i1j, t_i1j+T_i1j] 与 [t_i2j, t_i2j+T_i2j] 无重叠；

• 岸桥能力约束：同一时刻泊位 j 分配的岸桥总数≤泊位最大岸桥配置数（如集装箱泊位≤3 台），且岸桥作业负荷≤k_ij× 岸桥额定功率；

• 船舶优先级约束：危险品船舶（如油轮）靠泊优先级高于普通船舶，需优先安排泊位（设置优先级系数，危险品船舶系数 = 1.5，普通船舶系数 = 1.0）。

2. 多能协同优化策略

基于泊位调度结果，构建 “源 - 网 - 荷 - 储” 多能协同优化模型，实现能源成本与碳排放双降：

• 能源供给优化：

• 可再生能源消纳优先：光伏 / 风电出力优先供给泊位关联负荷（如岸桥、集卡），剩余电量优先充储能或制氢（制氢效率≥70%），不足部分由电网或燃气轮机补充；

• 多能互补调度：热力负荷优先采用光伏光热 / 燃气轮机余热供给（余热利用率≥80%），不足部分启动电锅炉（效率≥95%）；冷能负荷优先采用吸收式制冷（利用燃气轮机余热，COP=1.5-2.0），峰值负荷启动电制冷（COP=3.0-3.5）；

• 储能协同调度：

• 电化学储能：在电网峰谷电价时段（如峰时 10:00-14:00、18:00-22:00，谷时 00:00-06:00）进行充放电套利，谷时充电（电价 0.3 元 /kWh）、峰时放电（电价 0.8 元 /kWh），同时平抑岸桥负荷波动（单次充放电功率变化率≤20%/ 分钟）；

• 氢能储能：在光伏 / 风电出力过剩时（如午间光伏出力高峰）制氢储存在储氢罐（储氢压力 35MPa），在负荷高峰或可再生能源出力不足时，通过燃料电池发电（发电效率≥55%）或直接为氢燃料集卡供能；

• 负荷侧响应：

• 可调节负荷调度：冷藏箱负荷在船舶装卸高峰时段（如 8:00-18:00）可将温度设定值下调 1-2℃（维持 - 27℃），错峰避峰；办公楼空调负荷在电网电价高峰时段可降低制冷量 10%-15%（温度维持 26-28℃）；

• 泊位负荷协同：根据泊位调度计划，提前 1 小时调整能源供给（如船舶预计 9:00 靠泊，8:00 启动储能放电，确保岸桥 9:00 准时满功率运行），避免能源供给与泊位需求错配。

三、整体优化模型构建与求解方法

1. 多目标优化模型

以 “最小化港口综合运行成本 + 最小化碳排放” 为目标，整合泊位优化与多能协同约束，模型表达式如下：

• 目标函数 1（成本最小化）：

min C = C_电网购电 + C_燃气采购 + C_运维 + C_船舶滞港

其中：

• C_电网购电 =∑(时段 t 电网购电量 × 时段 t 电价)；

• C_燃气采购 =∑(时段 t 燃气轮机耗气量 × 燃气单价)；

• C_运维 =∑(各设备运维成本，如光伏 0.02 元 /kWh，储能 0.05 元 /kWh)；

• C_船舶滞港 =∑(船舶 i 滞港时间 × 船舶 i 滞港费率，如集装箱船 5000 元 / 小时，油轮 8000 元 / 小时)；

• 目标函数 2（碳排放最小化）：

min E = E_电网购电 × 电网排放因子 + E_燃气轮机 × 燃气排放因子

其中：电网排放因子取 0.6tCO₂/MWh（火电为主电网），燃气轮机排放因子取 0.3tCO₂/MWh；

• 约束条件：整合前文能源平衡约束、泊位调度约束、设备运行约束，形成混合整数线性规划（MILP）模型。

2. 求解方法与验证

• 求解工具：采用 Gurobi 求解器（支持大规模 MILP 模型，求解速度快），结合 Python/Pyomo 建模，设置求解精度 ε=10⁻⁴，最大求解时间 3600 秒（日级优化）；

• 算例设计：以我国东部沿海某集装箱港口为原型，参数设置如下：

• 泊位配置：3 个集装箱泊位（每个配 2 台岸桥）、2 个散货泊位、1 个油轮泊位，日均到港船舶 8-10 艘（集装箱船 4-5 艘，散货船 2-3 艘，油轮 1-2 艘）；

• 能源设备：5MW 光伏（年发电量约 600 万 kWh）、2 台 3MW 海上风电（年发电量约 1.2 亿 kWh）、1 台 2MW 燃气轮机、2MWh 电化学储能、100kg / 小时制氢设备；

• 负荷数据：日均总负荷约 15 万 kWh，其中岸桥 / 集卡负荷占 60%，基础负荷占 40%，电网峰谷电价差 0.5 元 /kWh；

• 优化结果验证：

• 成本优化：优化后港口日均运行成本降低 12%-15%，其中电网购电成本降低 20%-25%（得益于可再生能源消纳率提升至 85% 以上），船舶滞港成本降低 8%-10%（泊位利用率从 75% 提升至 85%）；

• 碳排放优化：日均碳排放降低 25%-30%，其中燃气轮机替代部分电网购电（电网购电量减少 30%），可再生能源出力占比提升至 45% 以上；

• 敏感性分析：当光伏装机容量增加 10% 时，碳排放进一步降低 5%-8%；当船舶到港量增加 20% 时，泊位调度算法仍能维持滞港时间增幅 < 5%，验证模型鲁棒性。

四、关键技术突破与实践应用建议

1. 核心技术创新点

• 泊位 - 能源耦合调度算法：开发 “预调度 - 实时调整” 两阶段算法，预调度阶段（提前 24 小时）基于船舶预报到港信息生成初步泊位与能源计划，实时调整阶段（分钟级）根据船舶实际到港时间、可再生能源出力波动动态修正，响应延迟 < 5 分钟；

• 多能流协同控制策略：提出基于模型预测控制（MPC）的多能流优化方法，滚动优化周期 15 分钟，预测时域 4 小时，有效应对光伏 / 风电出力不确定性（预测误差≤10%）；

• 数字孪生支撑平台：构建港口综合能源系统数字孪生体，集成泊位调度系统（BMS）、能源管理系统（EMS）数据，实时可视化多能流分布、泊位作业状态，支持优化方案仿真验证（仿真精度≥90%）。

2. 实践应用建议

• 设备配置优化：新建港口优先配置高比例可再生能源（光伏 / 风电装机占比≥40%），配套 10%-15% 负荷容量的储能系统（电化学 + 氢能混合储能），提升能源自给率；

• 政策机制保障：推动港口参与电力市场（如需求响应、绿电交易），通过峰谷电价差、绿电补贴降低优化成本，同时建立船舶滞港收费动态调整机制，激励船舶按计划到港；

• 技术标准建设：制定港口多能协同运行技术标准，规范能源设备接口、数据采集频率（电气参数 1 秒 / 次，泊位状态 5 分钟 / 次）、优化模型验证方法，确保不同港口场景的可复制性。

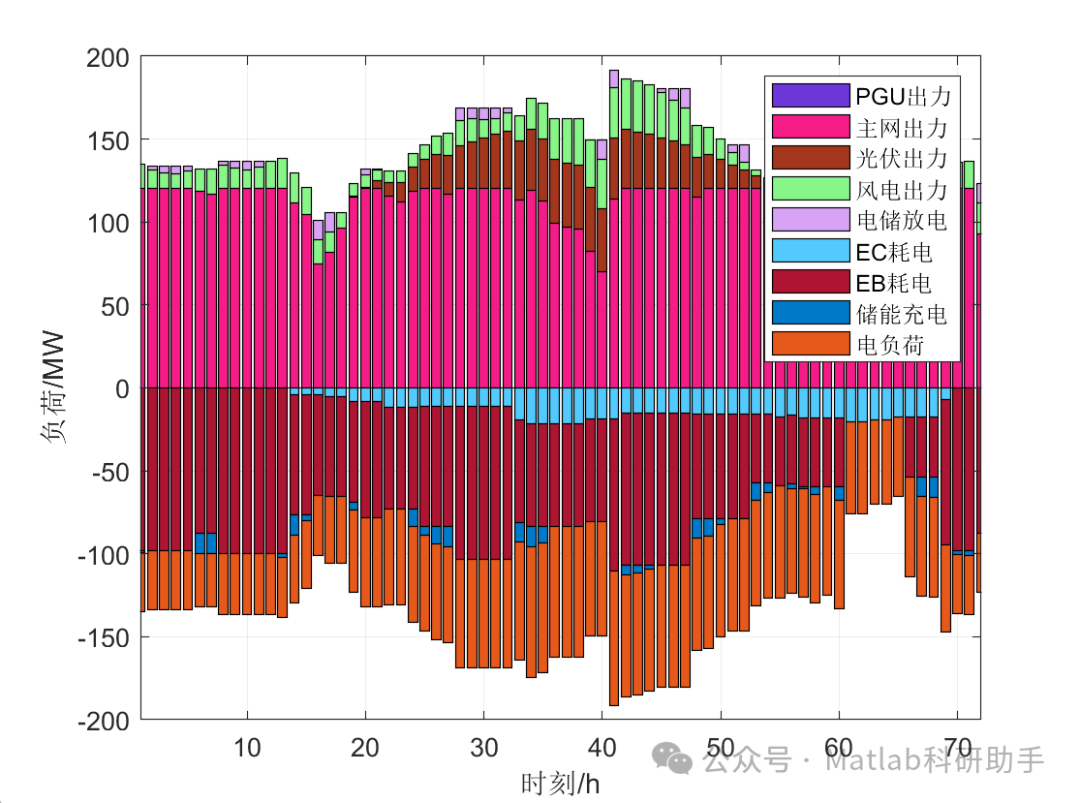

⛳️ 运行结果

🔗 参考文献

[1] 王洁琼.基于改进粒子群算法的地震模拟振动台补偿优化控制研究[D].信阳师范学院,2022.

[2] 卫志农,缪新民,王华伟,等.基于PSCAD-MATLAB联合调用的高压直流控制系统参数优化[J].高电压技术, 2014, 40(8):7.DOI:10.13336/j.1003-6520.hve.2014.08.027.

[3] 穆永雷.基于内模控制的电动式加载系统设计与控制算法研究[D].哈尔滨工业大学[2025-10-23].DOI:CNKI:CDMD:2.1012.001522.
