使用主动阻抗进行无功补偿，用于铁路系统研究附Simulink仿真

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

随着高速铁路和电气化铁路的快速发展，铁路系统对电能质量的要求日益提高。无功功率作为影响电能质量的关键因素之一，其有效的补偿对于维持系统电压稳定、降低线路损耗、提高供电效率至关重要。传统的无功补偿方法，如并联电容器补偿，存在响应速度慢、补偿精度低、谐波抑制能力弱等缺点。近年来，主动阻抗作为一种新型的无功补偿技术，以其快速响应、灵活控制、抑制谐波等优势，在电力系统中展现出巨大的应用潜力。本文旨在探讨主动阻抗在铁路系统无功补偿中的应用机理、技术特点及可行性，并通过分析其对铁路系统电能质量的改善作用，展望其在未来铁路供电系统中的发展前景。

关键词

主动阻抗；无功补偿；铁路系统；电能质量；谐波抑制；电压稳定

1. 引言

铁路系统作为国民经济的重要基础设施，其供电质量直接关系到列车运行的安全、可靠与效率。电气化铁路牵引负荷具有随机性、冲击性和非线性等特点，导致供电系统在运行过程中产生大量的无功功率，并伴随电压波动、谐波污染、功率因数下降等一系列电能质量问题。这些问题不仅会降低供电系统的效率，增加线路损耗，还会对牵引变电站的设备寿命产生不利影响，甚至可能引发列车运行的故障。

传统的无功补偿方法主要包括并联电容器补偿、同步补偿机补偿等。并联电容器补偿以其结构简单、成本较低的优点被广泛应用，但其补偿容量固定，无法根据负荷变化进行动态调整，且对谐波具有放大作用，难以满足现代铁路系统对电能质量的更高要求。同步补偿机虽然能够实现连续的无功功率调节，但其设备体积庞大、运行维护复杂，且响应速度相对较慢。

近年来，随着电力电子技术和控制理论的快速发展，基于电力电子器件的主动阻抗技术逐渐兴起。主动阻抗通过控制电力电子变换器输出的电压或电流，使其呈现出可控的阻抗特性，从而实现对电网无功功率的灵活调节和电能质量的综合改善。与传统方法相比，主动阻抗在响应速度、补偿精度、谐波抑制等方面具有显著优势，为铁路系统无功补偿提供了一种全新的解决方案。

2. 主动阻抗的基本原理与技术特点

2.1 主动阻抗的基本概念

主动阻抗并非物理意义上的阻抗元件，而是通过电力电子变换器在交流电源侧引入与系统电压或电流呈特定关系的电压或电流分量，从而使系统呈现出等效的阻抗特性。其核心思想是利用电力电子器件的快速开关能力，根据电网运行状态实时调整输出，以实现对系统无功功率的动态补偿、谐波电流的有效抑制以及电压波动的快速调节。

2.2 主动阻抗的工作原理

主动阻抗通常由一个或多个电力电子变换器（如电压源型变换器VSC或电流源型变换器CSC）、直流侧储能元件（电容器或电感）、以及相应的控制系统组成。其工作原理可概括为：

1. 实时检测：

    控制系统实时检测电网的电压、电流信号，获取系统的运行状态信息，包括无功功率、谐波含量、电压偏差等。

2. 目标计算：

    根据检测到的电网状态和设定的控制目标（如功率因数、电压稳定裕度等），计算出需要补偿的无功功率量或需要注入的谐波电流。

3. 控制策略：

    控制系统根据目标计算结果，采用先进的控制算法（如瞬时无功功率理论、电压外环电流内环控制等），生成电力电子变换器的开关控制信号。

4. 能量交换：

    电力电子变换器在开关信号的驱动下，通过高频开关动作，与电网进行能量交换，输出与电网无功功率需求相匹配的无功电流，或注入与谐波电流大小相等、相位相反的补偿电流。

5. 等效阻抗：

    经过控制系统和电力电子变换器的协调工作，系统在接入主动阻抗后，其对外呈现的等效阻抗特性发生改变，从而实现对电能质量的改善。

2.3 主动阻抗的技术特点

相比于传统的无功补偿装置，主动阻抗具有以下显著的技术特点：

• 快速响应能力：

   主动阻抗基于电力电子器件的高频开关特性，其响应速度可达到毫秒级甚至微秒级，能够快速跟踪负荷变化，实现动态无功补偿，有效抑制瞬时电压跌落或暂态过电压。

• 灵活控制能力：

   通过改变控制策略，主动阻抗可以实现多种功能集成，如无功补偿、谐波抑制、电压支撑、不平衡补偿等，具有高度的灵活性和可配置性。

• 补偿精度高：

   主动阻抗能够根据实际需求精确地输出无功功率，有效提高功率因数，降低无功损耗。

• 谐波抑制能力强：

   主动阻抗可以主动产生与系统谐波电流大小相等、相位相反的补偿电流，从而有效抵消谐波，改善电网电压和电流波形质量。

• 电压支撑能力：

   在系统电压波动时，主动阻抗可以通过注入或吸收无功功率，对系统电压进行动态调节，提高电压稳定性。

• 设备利用率高：

   主动阻抗通常采用模块化设计，易于扩展和维护，且可以根据系统需求进行容量配置，提高设备利用率。

3. 主动阻抗在铁路系统无功补偿中的应用

3.1 铁路系统无功补偿的特殊需求

铁路牵引供电系统具有其独特的运行特点，这使得其对无功补偿提出了更高的要求：

• 负荷冲击性大：

   列车启动、加速、制动等过程会引起牵引负荷的急剧变化，导致系统无功功率需求大幅波动。

• 谐波含量高：

   牵引整流器等非线性负荷会产生大量的谐波电流，对电网造成谐波污染。

• 电压波动严重：

   大容量冲击性负荷导致牵引网电压波动频繁，影响列车运行安全和电气设备寿命。

• 功率因数低：

   感性负载（如牵引变压器、牵引电机）导致系统功率因数较低，增加线路损耗。

• 三相不平衡：

   铁路牵引供电通常采用单相负荷，易引起三相不平衡，影响电网运行。

3.2 主动阻抗在铁路系统中的应用模式

主动阻抗在铁路系统中的应用模式可以根据其接入位置和功能需求分为以下几种：

• 牵引变电站侧补偿：

   将主动阻抗装置安装在牵引变电站的低压侧或高压侧，对整个牵引变电所的无功功率进行补偿和电能质量治理。这种方式补偿范围广，效果显著。

• 牵引网中段补偿：

   对于线路较长、负荷分布不均匀的牵引网，可以在线路中段设置主动阻抗，以实现局部无功补偿和电压支撑，提高线路末端电能质量。

• 车载补偿：

   随着电力电子技术的小型化和集成化发展，未来有可能在高速列车上搭载小型主动阻抗装置，实现列车自身的无功补偿和电能质量优化，进一步降低对牵引供电系统的冲击。

3.3 主动阻抗对铁路系统电能质量的改善作用

主动阻抗在铁路系统中的应用，可以显著改善以下电能质量问题：

• 提高功率因数：

   主动阻抗能够动态提供或吸收无功功率，使牵引供电系统的功率因数接近于1，减少无功损耗，提高供电效率。

• 稳定系统电压：

   面对列车启动、制动等引起的电压波动，主动阻抗能快速响应，注入或吸收无功电流，有效抑制电压跌落或过电压，保持牵引网电压稳定。

• 抑制谐波污染：

   主动阻抗可以主动滤除牵引负荷产生的谐波电流，净化电网电压和电流波形，减少谐波对电气设备的损害和对通信信号的干扰。

• 平衡三相负荷：

   通过灵活控制，主动阻抗可以对三相不平衡进行补偿，改善三相电压电流对称度，提高供电系统的运行稳定性。

• 增强系统暂态稳定性：

   在系统发生故障或扰动时，主动阻抗能够提供快速的无功支撑，有助于维持系统电压和频率稳定，增强系统暂态稳定性。

4. 主动阻抗在铁路系统应用的挑战与展望

4.1 挑战

尽管主动阻抗在铁路系统无功补偿中具有巨大的应用潜力，但其推广和应用仍面临一些挑战：

• 成本问题：

   主动阻抗装置的初期投资成本相对较高，尤其是大容量装置，这可能会限制其在经济性方面的竞争力。

• 控制策略的复杂性：

   铁路牵引负荷的复杂性和多变性，对主动阻抗的控制策略提出了更高的要求，需要开发更加智能和鲁棒的控制算法。

• 可靠性与运行维护：

   铁路运行环境恶劣，对主动阻抗装置的可靠性和运行维护提出了挑战，需要更强的抗干扰能力和故障自愈能力。

• 与现有系统的兼容性：

   主动阻抗与铁路现有供电系统、调度系统等的兼容性问题需要深入研究，确保其能够无缝集成并协同工作。

• 标准化与规范：

   目前，主动阻抗在铁路系统中的应用尚处于起步阶段，缺乏统一的标准化和规范，这不利于其规模化应用。

4.2 展望

面对挑战，主动阻抗在铁路系统中的应用前景依然广阔，未来发展趋势包括：

• 技术进步与成本降低：

   随着电力电子器件技术的不断成熟和成本的逐步降低，主动阻抗的经济性将得到显著提升。

• 智能控制与多功能集成：

   结合人工智能、大数据等技术，开发更加智能化的控制策略，实现主动阻抗多功能集成，如故障限流、储能管理等，进一步提升其应用价值。

• 模块化与小型化：

   采用模块化设计和高集成度技术，使主动阻抗装置更加紧凑、便于安装和维护，适应铁路系统空间受限的特点。

• 与可再生能源的协同运行：

   结合铁路系统周边分布的可再生能源（如太阳能、风能），主动阻抗可以作为能量管理和电能质量控制的关键环节，构建更加绿色、高效的铁路供电系统。

• 标准化与示范工程建设：

   推动主动阻抗在铁路系统应用的标准化建设，开展更多的示范工程，积累运行经验，完善技术规范。

5. 结论

主动阻抗作为一种先进的电能质量控制技术，以其快速响应、灵活控制、谐波抑制等显著优势，为铁路系统无功补偿和电能质量改善提供了强有力的解决方案。尽管目前仍面临成本、控制复杂性等挑战，但随着技术的不断发展和应用经验的积累，主动阻动必将在未来的铁路供电系统中发挥越来越重要的作用，为高速、安全、可靠的列车运行提供坚实的电力保障。通过持续深入的研究和技术创新，主动阻抗有望成为构建智能、高效、绿色铁路供电系统的关键技术之一。

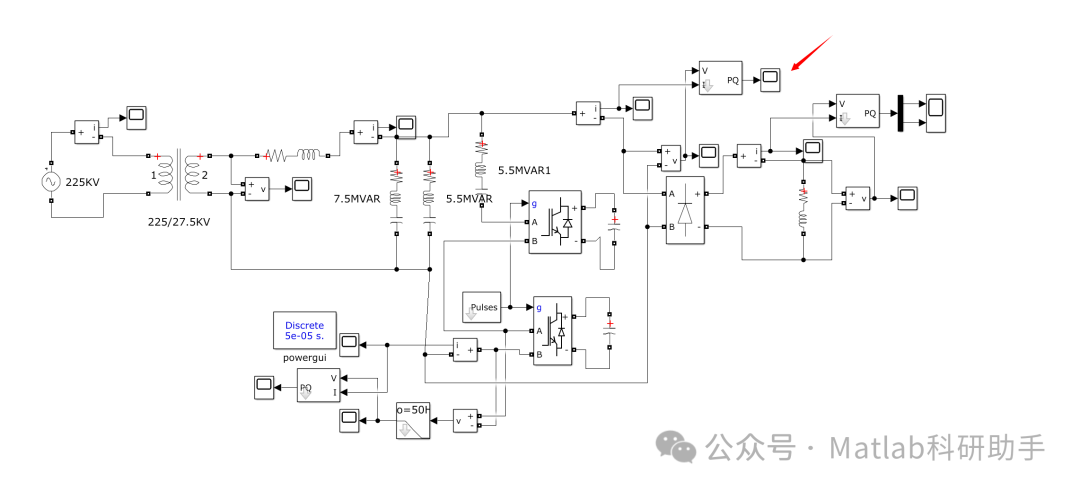

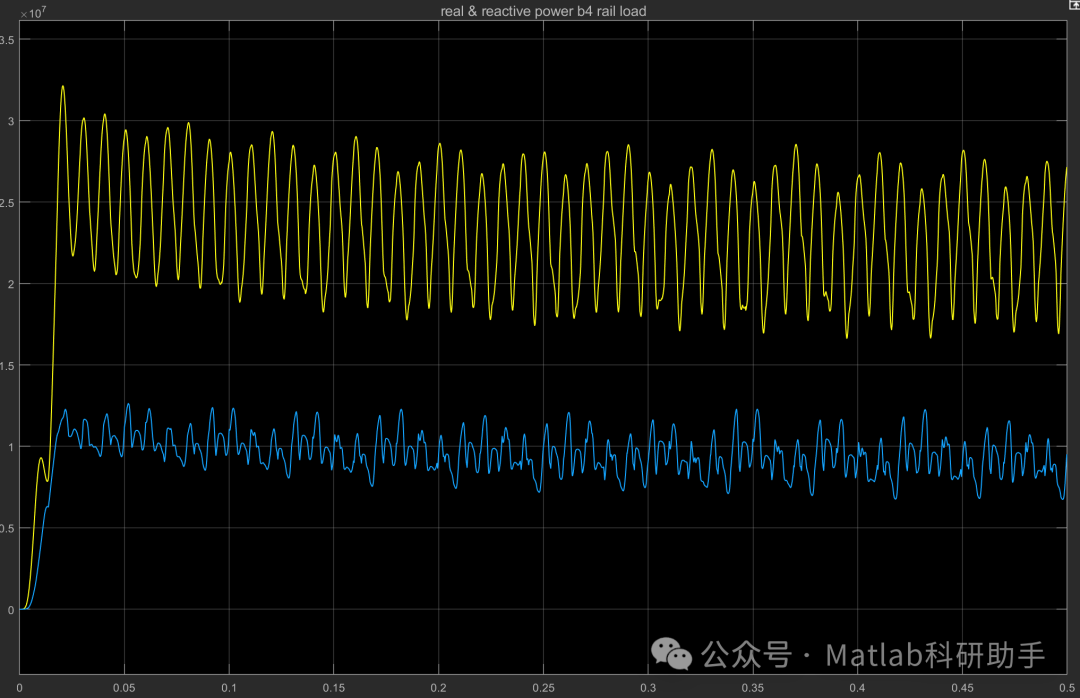

⛳️ 运行结果

🔗 参考文献

[1] 李娟.动态无功补偿系统的仿真研究[D].武汉理工大学[2025-10-21].

[2] 宓天洲,李志,毛航银.10kV配电网无功补偿的仿真优化方法研究[J].浙江电力, 2014, 33(5):5.DOI:10.3969/j.issn.1007-1881.2014.05.005.

[3] 张成飞.基于IGBT静止同步补偿器的研究[D].沈阳工业大学,2009.DOI:CNKI:CDMD:2.2009.099070.

📣 部分代码
