🔥 内容介绍

随着全球能源危机和环境污染问题的日益严峻，光伏发电作为一种清洁、可再生的能源形式，得到了飞速发展。光伏阵列作为光伏发电系统的核心组成部分，其运行的可靠性和效率直接影响整个系统的性能。然而，光伏阵列在实际运行中常会遇到各种故障，如局部阴影、开路、短路、旁路二极管失效等，这些故障不仅会导致发电量下降，甚至可能引发安全事故。为了有效地诊断和预防这些故障，光伏阵列常见故障仿真模型的研究显得尤为重要。本文将深入探讨光伏阵列常见故障的类型、影响机制，并重点介绍基于电路模型、经验模型以及人工智能方法的故障仿真建模技术，旨在为光伏阵列的故障诊断、预测性维护以及优化运行提供理论依据和技术支持。

关键词： 光伏阵列；故障仿真；局部阴影；开路；短路；建模；人工智能

1. 引言

光伏发电技术以其清洁、无污染、可再生等优点，在全球能源转型中扮演着越来越重要的角色。在过去的几十年中，光伏系统已从小型分布式应用发展到大型集中式光伏电站。然而，在光伏阵列的实际运行过程中，由于环境因素、制造缺陷、安装不当以及长期运行老化等原因，各种故障时有发生。这些故障不仅会导致光伏阵列的输出功率降低、转换效率下降，还会加速设备的劣化，增加维护成本，甚至可能引发火灾等安全隐患。

传统的故障检测方法往往依赖于人工巡检和定期维护，效率低下且成本高昂。随着传感器技术、数据采集技术以及计算能力的提升，基于故障仿真模型的光伏阵列故障诊断和预测技术逐渐成为研究热点。通过建立精确的故障仿真模型，可以模拟不同故障条件下的光伏阵列电气特性，从而为故障的早期识别、准确定位和有效处理提供数据支撑。

本文将首先回顾光伏阵列常见故障的类型及其对系统性能的影响。接着，将详细介绍目前主流的故障仿真建模方法，包括基于电路模型的精确仿真、基于经验数据和统计分析的建模方法，以及近年来兴起的人工智能在故障仿真中的应用。最后，将对光伏阵列故障仿真模型研究的未来发展方向进行展望。

2. 光伏阵列常见故障类型及影响

光伏阵列的故障类型多种多样，根据其性质和对系统影响的不同，可以大致分为以下几类：

2.1 局部阴影故障 (Partial Shading)

局部阴影是光伏阵列中最常见的故障之一，其原因可能是云朵遮挡、树木阴影、建筑物遮挡、灰尘堆积或鸟粪覆盖等。当部分太阳电池板被遮挡时，被遮挡部分的输出电流会下降，导致整个串联支路的电流受限。为了避免被遮挡电池对整个支路产生反向偏置，通常会在每个太阳电池串或子阵列并联旁路二极管。然而，旁路二极管的导通会导致被遮挡部分的功率损失，并在I-V曲线上出现多个峰值，使得最大功率点跟踪 (MPPT) 变得复杂，从而降低阵列的整体输出功率。

2.2 开路故障 (Open Circuit Fault)

开路故障通常发生在太阳电池片、组件内部互连线、阵列接线盒或汇流箱的连接断裂处。开路故障会导致电流无法通过故障点，使得故障支路的输出功率为零，严重影响整个阵列的发电量。如果是单串开路，会导致整个逆变器输入电流下降；如果是并联支路的开路，则会降低并联总电流。

2.3 短路故障 (Short Circuit Fault)

短路故障可能发生在太阳电池片内部、组件引线、接线盒或汇流箱中。短路故障会导致电流通过低阻抗路径，使得故障支路的电压下降，甚至可能导致部分电池片被击穿，产生热斑效应，进而引发火灾。短路故障的电流往往高于正常工作电流，对系统保护提出了更高要求。

2.4 旁路二极管失效故障 (Bypass Diode Failure)

旁路二极管是用于保护被阴影遮挡的电池板不被反向偏置而损坏的关键器件。旁路二极管的失效通常表现为开路或短路。如果旁路二极管开路，当发生局部阴影时，被遮挡的电池板将承受高反向电压，有被击穿的风险。如果旁路二极管短路，即使没有阴影，也会将部分电池组短路，导致该部分电池的功率损失。

2.5 绝缘故障 (Insulation Fault)

绝缘故障是指光伏阵列的导线或设备与大地之间发生绝缘损坏，导致漏电流的产生。绝缘故障可能由电缆老化、机械损伤、潮湿环境或安装不当引起。绝缘故障不仅会降低系统的发电效率，还会带来触电风险，威胁人身安全。

2.6 老化与性能衰减 (Aging and Degradation)

光伏组件在长期运行过程中，会受到紫外线照射、高温、湿度等环境因素的影响，导致其性能逐渐衰减。常见的衰减现象包括封装材料黄化、电池片裂纹、背板失效等。这些老化现象会导致组件的转换效率下降，输出功率降低。

3. 光伏阵列故障仿真建模方法

为了更好地理解和分析光伏阵列的故障特性，并开发有效的故障诊断方法，研究人员提出了多种故障仿真建模方法。

3.1 基于电路模型的精确仿真

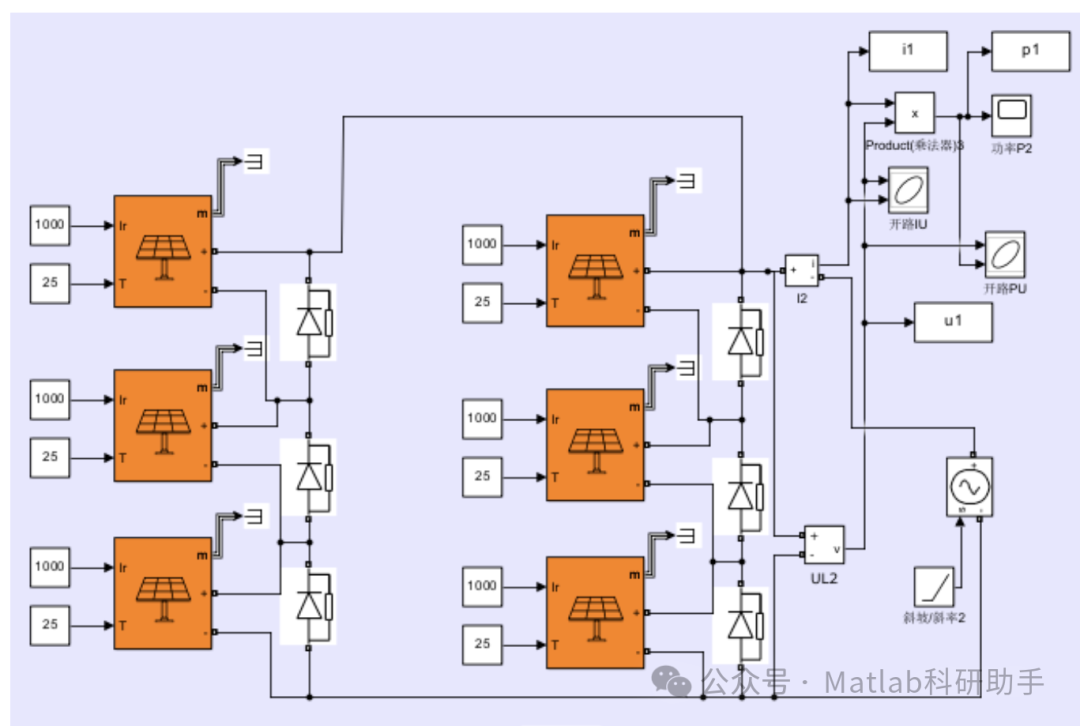

基于电路模型的仿真方法是建立光伏阵列故障仿真模型的基础。它通常采用单二极管或双二极管模型来描述太阳电池的I-V特性，并在此基础上，通过串并联连接构建光伏组件和光伏阵列。在故障仿真中，可以通过修改电路参数来模拟不同类型的故障：

局部阴影模拟：
通过降低被阴影遮挡电池的短路电流 (IscIsc) 和最大功率点电流 (ImppImpp) 来模拟。也可以通过在仿真电路中加入旁路二极管，观察其在阴影条件下的导通和对I-V曲线的影响。

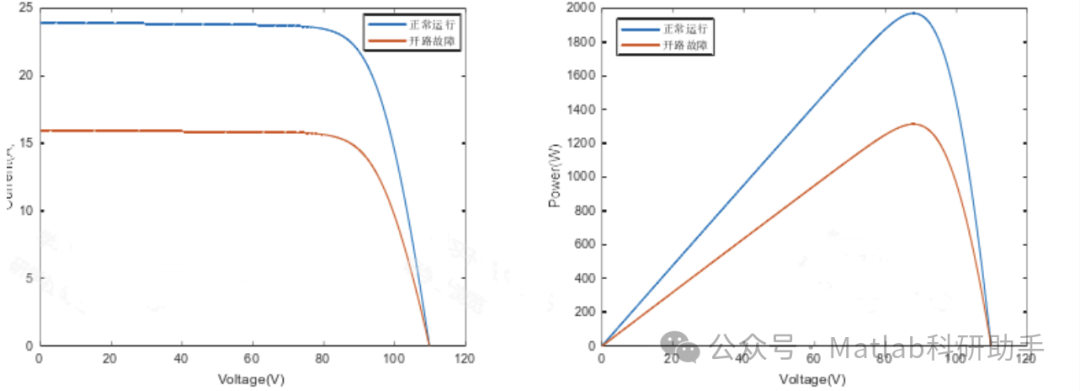

开路故障模拟：
可以通过在故障点引入一个非常大的电阻来模拟，或者直接断开电路连接。
短路故障模拟：
可以通过在故障点引入一个非常小的电阻来模拟，或者直接将故障点连接。
旁路二极管失效模拟：
如果是开路故障，则将旁路二极管断开；如果是短路故障，则将旁路二极管短路。
绝缘故障模拟：
可以在光伏阵列的直流侧与大地之间并联一个漏电流电阻，通过调节电阻值来模拟不同程度的绝缘故障。
老化与性能衰减模拟：
可以通过修改太阳电池模型中的各项参数，如光生电流、串联电阻、并联电阻、二极管理想因子等，来模拟电池片性能的衰减。

这种方法能够提供高精度的故障仿真结果，尤其适用于对故障机理的深入分析和对新故障诊断算法的验证。常用的仿真软件包括 MATLAB/Simulink、PSCAD/EMTDC等。

3.2 基于经验模型和统计分析

基于经验模型和统计分析的方法主要依赖于历史运行数据和故障案例。通过收集大量正常和故障状态下的光伏阵列运行数据，利用统计学方法（如回归分析、聚类分析、主成分分析等）建立故障模型。

特征提取：
从原始数据中提取与故障相关的特征，例如I-V曲线的形状参数、输出功率的波动、电流或电压的异常值等。
模式识别：
利用机器学习算法（如支持向量机、神经网络、决策树等）对提取的特征进行训练，以识别不同故障模式。
统计建模：
基于历史故障数据，建立故障发生的概率模型，用于预测故障的发生。

这种方法更侧重于从宏观层面分析故障的规律性，适用于大规模光伏电站的故障趋势分析和预测。但其准确性高度依赖于数据的质量和完整性。

3.3 基于人工智能方法的故障仿真

近年来，人工智能技术，特别是深度学习，在光伏阵列故障仿真和诊断领域展现出巨大的潜力。

神经网络：
利用前馈神经网络、循环神经网络 (RNN) 或长短期记忆网络 (LSTM) 等，通过学习大量的正常和故障数据，自动提取故障特征并建立故障模型。例如，可以通过神经网络模拟光伏阵列在不同故障条件下的I-V曲线。
模糊逻辑系统：
针对光伏系统运行中存在的非线性和不确定性，模糊逻辑系统能够处理模糊信息，通过模糊规则库和模糊推理机制，实现对故障的判断和分类。
生成对抗网络 (GAN)：
GAN可以用于生成逼真的故障数据样本，以扩充训练数据集，尤其是在实际故障数据稀缺的情况下，这对于训练更鲁棒的故障诊断模型非常有益。例如，可以利用GAN生成不同程度局部阴影下的光伏阵列I-V曲线。
迁移学习：
当目标数据集不足时，可以将预训练好的模型从相关领域迁移过来，并在目标数据集上进行微调，以提高故障诊断的效率和准确性。

人工智能方法具有自学习、自适应和处理复杂非线性关系的能力，能够有效地处理光伏阵列故障的复杂性和不确定性。

4. 故障仿真模型的应用

光伏阵列故障仿真模型的研究成果可广泛应用于以下几个方面：

故障诊断算法开发与验证：
仿真模型可以为新的故障诊断算法提供大量的故障数据，用于算法的训练、测试和性能评估，从而加快新诊断方法的研发进程。
系统设计优化：
通过仿真不同故障条件下的系统性能，可以评估不同光伏阵列配置（如组串式逆变器、优化器等）对故障耐受性的影响，从而优化系统设计方案。
预测性维护：
结合故障仿真模型和历史数据，可以预测未来可能发生的故障类型和时间，从而实现主动维护，减少停机时间，提高发电量。
培训与教育：
故障仿真平台可以为光伏电站运维人员提供一个安全的学习环境，模拟各种故障场景，提高其故障处理能力。
可靠性评估：
通过对不同故障模式进行仿真，可以评估光伏阵列在不同环境和运行条件下的可靠性，为光伏产品的质量控制提供依据。

5. 结论与展望

光伏阵列常见故障仿真模型的研究对于提高光伏发电系统的可靠性、效率和安全性具有重要的理论和实际意义。本文综述了光伏阵列常见故障类型及其影响，并详细介绍了基于电路模型、经验模型以及人工智能方法的故障仿真建模技术。

未来，光伏阵列故障仿真模型的研究将朝着以下几个方向发展：

多物理场耦合仿真：
考虑温度、风速、灰尘、湿度等环境因素对故障特性和仿真模型的影响，建立更精确的多物理场耦合仿真模型。
实时在线仿真：
结合物联网 (IoT) 技术和云计算平台，实现光伏阵列故障的实时在线仿真和预测，为智能运维提供支持。
数字孪生技术：
建立光伏电站的数字孪生模型，通过实时数据与仿真模型的融合，实现对光伏阵列运行状态的精确感知、诊断和预测。
更深层次的人工智能应用：
探索更先进的深度学习架构（如Transformer模型、图神经网络等）在光伏阵列故障仿真和诊断中的应用，进一步提高故障识别的准确性和鲁棒性。
经济效益评估：
将故障仿真模型与经济模型
