FCTCR无功补偿装置原理与应用

✅作者简介:热爱科研的Matlab仿真开发者,擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页:Matlab科研工作室

🍊个人信条:格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

随着现代电力系统的快速发展和负荷结构的日益复杂化,无功功率的有效管理和补偿成为确保电网稳定、提高电能质量和经济运行的关键因素。固定电容器可控晶闸管无功补偿装置(Fixed Capacitor Thyristor Controlled Reactor, FCTCR)作为一种先进的动态无功补偿技术,将固定电容器组与晶闸管控制的电抗器相结合,实现了对无功功率的快速、平滑和连续调节。本文将深入探讨FCTCR的工作原理、结构特点、控制策略、性能优势及其在电力系统中的应用,旨在全面阐述其在提升电网运行效率和可靠性方面的重要作用。

1. 引言

在现代电力系统中,感性负荷(如电动机、变压器等)普遍存在,导致电网中消耗大量的无功功率。过量的无功功率不仅会增加线路损耗,降低电压质量,还会削弱系统的稳定性,限制输电能力。因此,无功补偿技术应运而生,并在电力系统运行中发挥着举足轻重的作用。

传统的无功补偿设备,如并联电容器组,虽然成本较低,但其补偿容量为阶梯式调节,无法实现平滑连续的无功补偿,且响应速度较慢。随着电力电子技术的发展,晶闸管控制技术被引入到无功补偿领域,催生了静止无功补偿器(Static Var Compensator, SVC)等一系列动态无功补偿装置。其中,FCTCR作为SVC的一种常见拓扑结构,因其独特的优势而受到广泛关注。FCTCR结合了固定电容器提供基础补偿和晶闸管控制电抗器提供动态调节的功能,能够在保证系统电压稳定的同时,有效抑制谐波,提高功率因数。

2. FCTCR的工作原理

FCTCR装置主要由固定并联电容器组(Fixed Capacitor, FC)和晶闸管控制电抗器(Thyristor Controlled Reactor, TCR)两大部分组成。其基本工作原理如下:

2.1 固定电容器组 (FC)

固定电容器组是FCTCR的主要无功功率来源,用于提供系统所需的基础容性无功功率。这些电容器组通常根据系统无功功率缺额进行投切,提供一定量的容性无功功率,从而提高系统的功率因数。由于其投切方式为分级式,无法实现精细调节。

2.2 晶闸管控制电抗器 (TCR)

晶闸管控制电抗器是FCTCR的核心动态调节单元。它由一组并联的电抗器与反并联的晶闸管阀组串联组成。通过控制晶闸管的触发角(或称导通角),可以连续地改变电抗器的等效电感,进而实现对吸收无功功率的连续调节。

当晶闸管的触发角为90°时(相对于电压过零点),晶闸管在每个半周期的开头导通,电抗器等效为全导通状态,吸收最大感性无功功率。随着触发角的增大,晶闸管导通的持续时间缩短,电抗器吸收的无功功率逐渐减小。当触发角接近180°时,晶闸管几乎不导通,电抗器吸收的无功功率趋近于零。

2.3 FCTCR的整体工作

FCTCR通过FC提供恒定的容性无功功率,而TCR则根据系统无功功率的需求,通过调节其吸收的感性无功功率,来共同实现对整个装置对外提供无功功率的平滑连续调节。

对外提供无功功率 Q_FCTCR = Q_FC - Q_TCR

其中:

  • Q_FCTCR为FCTCR装置对外提供的总无功功率。

  • Q_FC为固定电容器组提供的容性无功功率,为正值。

  • Q_TCR为TCR吸收的感性无功功率,为正值。

通过精确控制TCR的触发角,FCTCR可以实现从提供最大容性无功功率到吸收一定量感性无功功率的宽范围调节,从而适应电网负荷变化的需要。

3. FCTCR的结构特点

FCTCR的典型结构主要包括以下几个部分:

3.1 晶闸管阀组

晶闸管阀组是TCR的核心部件,由多个反并联的晶闸管串联构成,以满足系统电压和电流等级的要求。晶闸管阀组通常采用水冷或空冷散热方式,以确保其稳定运行。

3.2 电抗器组

电抗器组是TCR中产生感性无功功率的元件。为了减小谐波,电抗器通常采用线性电抗器。

3.3 固定电容器组

固定电容器组由多个电容器单元组成,通过适当的配置提供所需的容性无功功率。通常还会配备用于防止谐波放大的调谐电抗器。

3.4 控制与保护系统

FCTCR的控制系统是实现其高性能的关键。它负责采集系统电压、电流等信息,根据预设的控制策略计算出晶闸管的触发角,并发送给晶闸管驱动单元。保护系统则负责监测装置运行状态,并在发生故障时及时动作,切除故障设备,保障系统安全。

3.5 滤波支路(可选)

为了进一步抑制谐波,FCTCR装置通常还会配置滤波支路。滤波支路可以有效地吸收系统中的谐波电流,改善电能质量。

4. FCTCR的控制策略

FCTCR的控制目标通常是维持系统特定母线电压稳定或提高系统的功率因数。常见的控制策略包括:

4.1 电压控制模式

在电压控制模式下,FCTCR根据其并联点的电压偏差进行调节。当系统电压偏低时,FCTCR增加容性无功功率输出,抬升电压;当系统电压偏高时,FCTCR减少容性无功功率输出(或吸收感性无功功率),抑制电压。通过PI控制器或模糊控制器等算法,实现对触发角的精确调节。

4.2 功率因数控制模式

在功率因数控制模式下,FCTCR的目标是维持其并联点的功率因数在设定值。当系统功率因数低于设定值(通常是滞后),FCTCR增加容性无功功率输出;当系统功率因数高于设定值(通常是超前),FCTCR减少容性无功功率输出。

4.3 组合控制模式

在实际应用中,FCTCR通常采用电压和无功功率的组合控制策略。例如,当系统电压偏差较大时,以电压控制为主;当电压在允许范围内时,以无功功率控制为主,以达到优化功率因数的目的。

4.4 谐波抑制控制

除了电压和无功功率控制外,现代FCTCR还会集成谐波抑制功能。通过对谐波电流的检测和分析,控制TCR产生特定的谐波电流,以抵消系统中的谐波,改善电能质量。

5. FCTCR的性能优势

FCTCR作为一种先进的动态无功补偿装置,具有以下显著的性能优势:

5.1 快速响应能力

由于晶闸管的快速开关特性,FCTCR的响应速度快,通常在几十毫秒以内即可完成无功功率的调节,能够有效应对电网负荷的快速变化和系统扰动。

5.2 平滑连续调节

通过连续改变晶闸管的触发角,FCTCR可以实现对无功功率的平滑连续调节,避免了传统分级投切补偿装置带来的电压冲击和波动。

5.3 提高系统稳定性

FCTCR通过快速、连续地调节无功功率,能够有效抑制系统电压波动,提高暂态电压稳定性,从而增强系统的动态和暂态稳定裕度。

5.4 改善电能质量

FCTCR不仅可以提高功率因数,降低线路损耗,减少电压跌落,还可以通过滤波支路或控制TCR抑制谐波,从而全面改善电能质量。

5.5 运行灵活可靠

FCTCR采用电力电子元件,易于实现自动化控制,运行维护方便。其模块化设计也提高了系统的可靠性和可维护性。

5.6 提高输电能力

通过补偿线路无功功率,FCTCR可以有效降低线路阻抗,提高线路的输电能力,尤其是在长距离输电线路和重负荷地区具有重要意义。

6. FCTCR在电力系统中的应用

FCTCR在电力系统中具有广泛的应用前景,主要体现在以下几个方面:

6.1 输配电系统电压支撑

FCTCR可以安装在输电网的关键节点或负荷中心,用于支撑系统电压,提高电压稳定性,减少电压波动。尤其是在重负荷工况下,FCTCR能够有效防止电压崩溃。

6.2 大工业负荷无功补偿

对于大型钢铁厂、电弧炉、轧钢机等冲击性负荷,其功率因数低,且无功功率变化剧烈。FCTCR能够快速响应这些负荷的无功需求,提供动态无功补偿,改善负荷点的电能质量,减少对电网的冲击。

6.3 风力发电场无功补偿

风力发电具有间歇性和波动性,其接入电网会对电网电压和功率因数造成影响。FCTCR可以为风力发电场提供动态无功支持,平抑风电出力波动对电网的影响,提高风电场的并网稳定性。

6.4 轨道交通牵引供电系统

在轨道交通牵引供电系统中,列车的启动、加速和制动会引起电压波动和功率因数下降。FCTCR可以作为牵引变电站的无功补偿装置,改善供电质量,提高系统运行效率。

6.5 负荷中心无功补偿

在负荷密集的城市区域,FCTCR可以安装在变电站,用于补偿区域内的无功功率,提高供电可靠性和电能质量。

7. 挑战与展望

尽管FCTCR具有诸多优点,但在实际应用中仍面临一些挑战:

7.1 谐波问题

TCR在非正弦电压或电流下运行时,会产生谐波。虽然可以通过滤波支路进行抑制,但谐波问题仍然是FCTCR设计和运行中需要关注的重点。

7.2 成本问题

相较于传统并联电容器组,FCTCR的初期投资成本较高。但考虑到其带来的长期效益,如降低损耗、提高稳定性等,其经济性仍需综合评估。

7.3 控制算法的优化

随着电力系统复杂性的增加,对FCTCR控制算法的精度和鲁棒性提出了更高的要求。未来需要进一步研究更先进的控制策略,以适应多变复杂的电网运行工况。

7.4 混合型SVC技术的发展

FCTCR是SVC的一种,未来随着电力电子技术和控制理论的不断进步,混合型SVC(如结合IGBT的StatCom和TCR)可能会得到更广泛的应用,以实现更优的补偿性能和更小的占地面积。

展望未来,随着智能电网和柔性交流输电技术(FACTS)的深入发展,FCTCR作为FACTS家族的重要成员,其在电力系统中的作用将更加凸显。更先进的控制算法、更紧凑的结构设计、更优化的成本效益将是FCTCR未来发展的重要方向。

8. 结论

固定电容器可控晶闸管无功补偿装置 (FCTCR) 作为一种成熟且高效的动态无功补偿技术,通过结合固定电容器和晶闸管控制电抗器,实现了对无功功率的快速、平滑和连续调节。其在提高电网电压稳定性、改善电能质量、降低线路损耗和提高输电能力方面发挥着不可替代的作用。随着电力系统对无功功率管理和电能质量要求的不断提高,FCTCR将在未来的智能电网建设和运行中扮演越来越重要的角色,为电力系统的安全、稳定和高效运行提供强有力的支撑。持续的技术创新和应用拓展将进一步巩固FCTCR在现代电力系统中的核心地位。

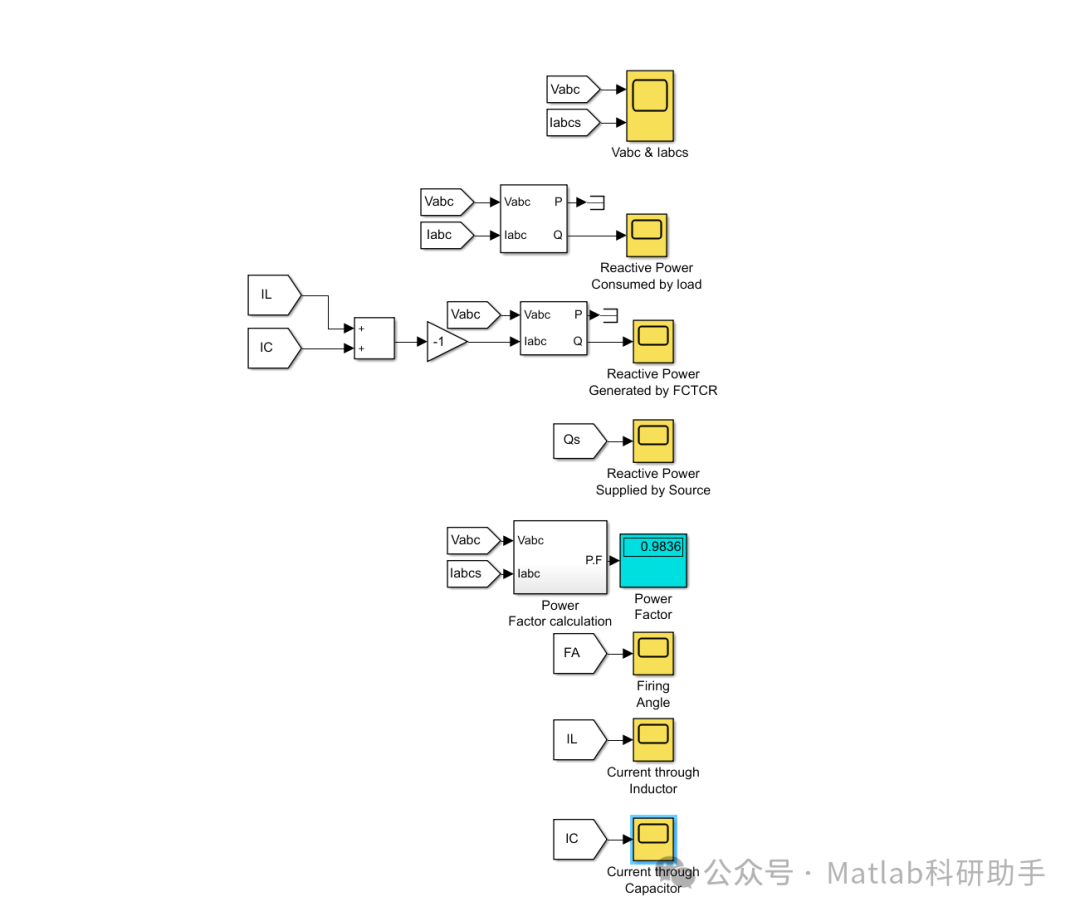

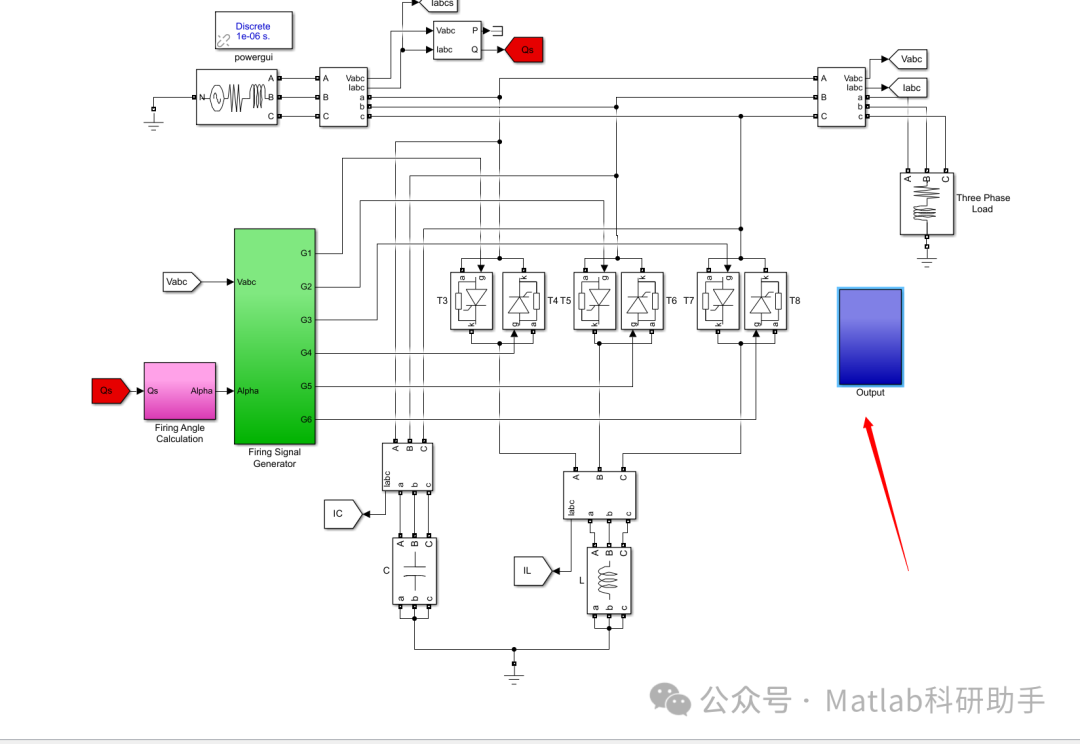

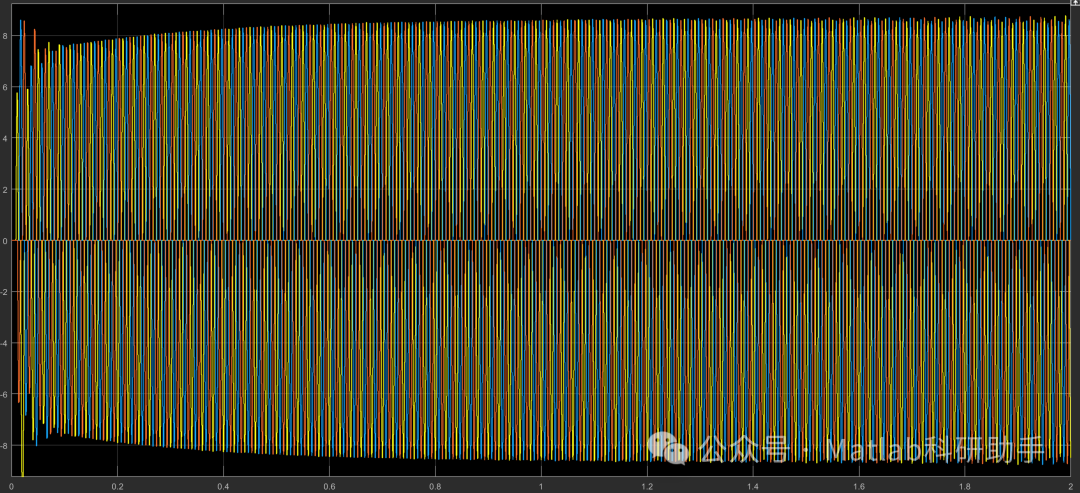

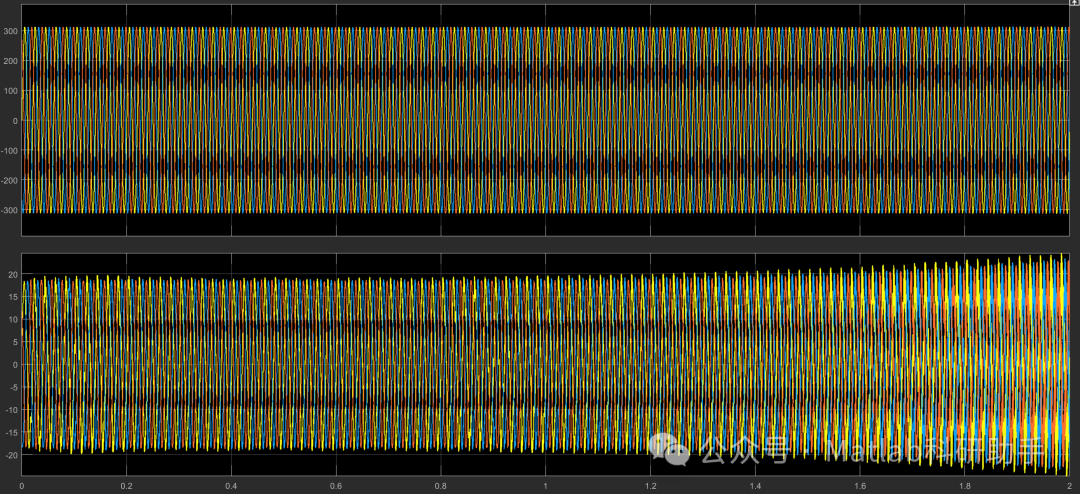

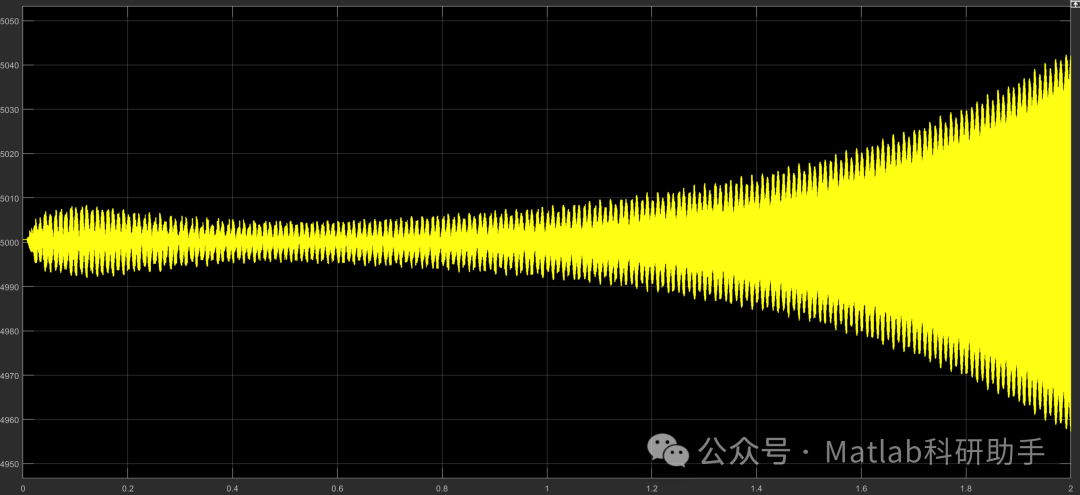

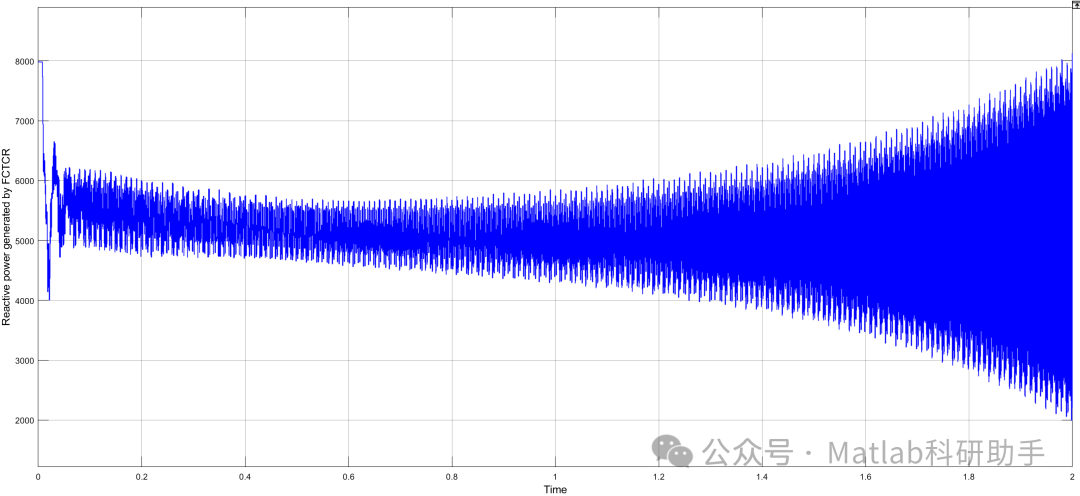

⛳️ 运行结果







🔗 参考文献

[1] 帅智康,罗安,刘定国,等.静止无功补偿器与有源电力滤波器联合运行系统[J].中国电机工程学报, 2009(3):9.DOI:CNKI:SUN:ZGDC.0.2009-03-010.

[2] 卜京,江宁强.计及谐波抑制的不对称负荷动态无功补偿方法[J].电网技术, 2010(7):5.DOI:10.1109/CCECE.2010.5575154.

[3] 潘俊涛,秦长秀.(TCR+FC)型SVC高压动态无功补偿装置的应用[J].科技信息(科学教研), 2008, 000(023):780.DOI:10.3969/j.issn.1001-9960.2008.23.099.

📣 部分代码
