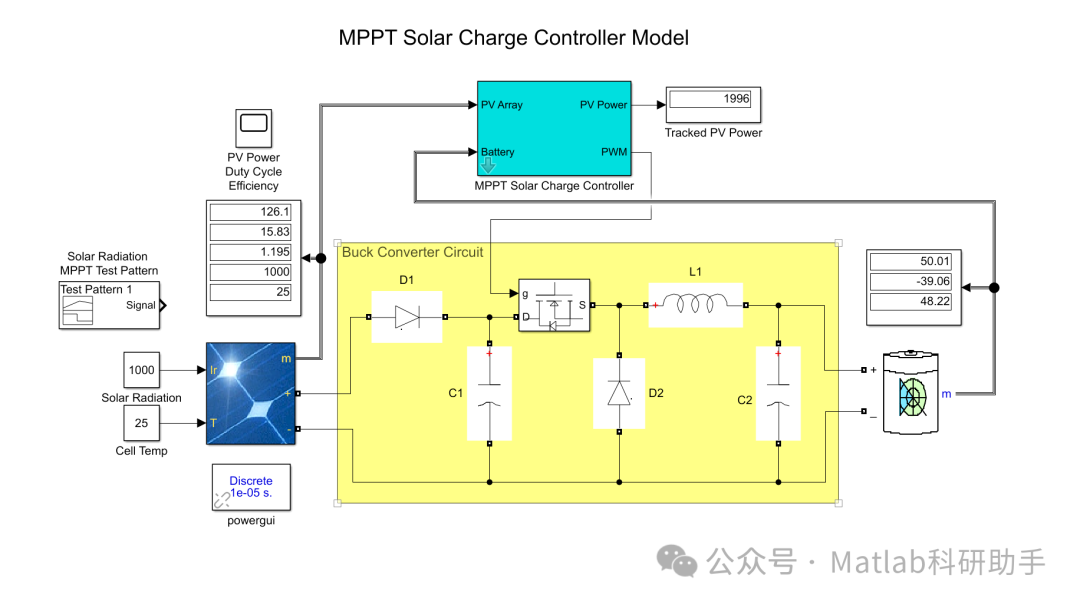

【光伏MPPT铅酸电池充电控制器的建模，用于独立系统应用】充电控制器可以执行太阳能光伏最大功率点跟踪，以充电铅酸电池附Simulink仿真

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

独立光伏（PV）系统在偏远地区供电、减少对传统电网依赖方面发挥着日益重要的作用。在这些系统中，充电控制器是确保光伏阵列高效运行并有效管理电池充电的关键组件。本文旨在探讨光伏最大功率点跟踪（MPPT）技术在铅酸电池充电控制器中的应用，并对其建模进行深入分析。我们将详细阐述MPPT算法的原理、铅酸电池的充电特性以及充电控制器在独立系统中的重要性。通过对不同建模方法的比较和评估，旨在为设计和优化高性能光伏MPPT铅酸电池充电控制器提供理论依据和技术指导。

1. 引言

随着全球能源危机的日益严峻和环境保护意识的不断提高，太阳能作为一种清洁、可再生的能源，受到了广泛的关注。光伏发电系统以其独特的优势，在分布式发电、离网供电等领域展现出巨大的潜力。在独立光伏系统中，充电控制器是连接光伏阵列与蓄电池的关键设备，其主要功能是确保光伏阵列工作在最大功率点，并将产生的电能高效地存储到蓄电池中，同时保护蓄电池免受过充或过放的损害，从而延长蓄电池的使用寿命。

铅酸电池因其成本低廉、技术成熟、可靠性高等优点，在独立光伏系统中被广泛用作储能设备。然而，铅酸电池的充电特性复杂，对充电过程的控制要求较高。不当的充电方式会导致电池容量衰减、寿命缩短，甚至存在安全隐患。因此，设计一种高效、可靠的充电控制器对于独立光伏系统的稳定运行至关重要。

最大功率点跟踪（MPPT）技术是光伏发电系统中的一项核心技术，旨在通过不断调整光伏阵列的工作点，使其输出功率达到最大值，从而最大限度地利用太阳能。将MPPT技术应用于铅酸电池充电控制器，能够显著提高系统的充电效率，尤其是在光照条件多变的情况下。本文将聚焦于光伏MPPT铅酸电池充电控制器的建模，旨在深入探讨其工作原理、关键技术和设计方法。

2. 光伏阵列特性与MPPT技术

2.1 光伏阵列的V-I和P-V特性

光伏电池是一种将太阳能直接转换为电能的半导体器件。单个光伏电池的输出电压和电流较小，因此通常将多个电池串联和并联组成光伏阵列，以满足实际应用所需的电压和电流要求。光伏阵列的输出特性受光照强度和环境温度的影响。

在特定的光照强度和温度下，光伏阵列的V-I（电压-电流）特性曲线呈现非线性。其主要特点是，在开路电压附近，输出电流变化不大；在短路电流附近，输出电压变化不大。在V-I曲线上存在一个唯一的点，使得光伏阵列的输出功率达到最大值，这个点被称为最大功率点（MPP）。

光伏阵列的P-V（功率-电压）特性曲线则更直观地展现了最大功率点的存在。曲线呈单峰状，峰值对应的电压和功率即为最大功率点电压和最大功率。当光照强度增强或温度降低时，最大功率点电压和最大功率都会相应增加。

2.2 MPPT技术原理

由于光伏阵列的输出特性受环境因素影响，其最大功率点会随之变化。为了最大限度地利用太阳能，需要采用MPPT技术，实时追踪光伏阵列的最大功率点。MPPT技术的核心思想是通过控制DC-DC变换器（如升压、降压或升降压变换器）的占空比，改变光伏阵列的等效负载，使其工作点始终保持在最大功率点。

常用的MPPT算法包括：

• 扰动观察法 (Perturb and Observe, P&O)：

   这是最常用的一种MPPT算法。其原理是通过周期性地微小扰动光伏阵列的输出电压（或电流），然后观察输出功率的变化。如果功率增加，则保持扰动方向；如果功率减小，则反向扰动。该方法实现简单，但存在在最大功率点附近振荡的问题，尤其是在光照快速变化时。

• 增量电导法 (Incremental Conductance, IncCond)：

   该方法基于光伏阵列P-V曲线上最大功率点处dP/dV = 0的原理。通过测量光伏阵列的电压和电流，计算出瞬时电导和增量电导，并根据两者的关系判断光伏阵列工作点与最大功率点的相对位置，从而调整占空比。增量电导法在光照快速变化时表现优于扰动观察法，但计算量稍大。

• 恒压比法 (Fractional Open Circuit Voltage, FOCV) / 恒流比法 (Fractional Short Circuit Current, FSCC)：

   这两种方法利用光伏阵列最大功率点电压（或电流）与开路电压（或短路电流）之间存在近似比例关系。通过周期性地测量开路电压或短路电流，然后乘以一个经验常数来估计最大功率点电压或电流，从而控制DC-DC变换器。这两种方法实现简单，但精度受经验常数的影响，且需要周期性地断开负载或短路。

• 模糊逻辑控制法 (Fuzzy Logic Control, FLC)：

   模糊逻辑控制是一种基于模糊集合理论的智能控制方法。它不需要精确的数学模型，而是通过定义模糊规则和隶属函数来实现对MPPT的控制。模糊逻辑控制具有鲁棒性强、适应性好等优点，在复杂多变的光照条件下表现良好。

• 神经网络法 (Neural Network, NN)：

   神经网络是一种模拟人脑神经元结构的智能算法。通过对大量光伏阵列数据进行学习和训练，神经网络可以建立光照、温度与最大功率点之间的映射关系，从而实现MPPT。神经网络法具有自学习、自适应能力强等优点，但需要大量的训练数据。

在实际应用中，工程师会根据成本、复杂性、精度和动态响应等因素选择合适的MPPT算法。

3. 铅酸电池充电特性与管理

3.1 铅酸电池的V-I特性和充电阶段

铅酸电池是一种历史悠久、应用广泛的二次电池。其充放电过程涉及复杂的电化学反应。在充电过程中，铅酸电池的端电压和内阻会随充电状态（State of Charge, SoC）的变化而变化。

典型的铅酸电池充电过程通常分为三个阶段：

• 恒流充电阶段（Bulk Charge）：

   在此阶段，充电器以设定的最大恒定电流对电池进行充电。电池电压逐渐升高，但通常低于充满电的电压。在这一阶段，电池吸收大部分电能。

• 恒压充电阶段（Absorption Charge）：

   当电池电压达到设定的恒压充电电压（通常略高于额定电压）时，充电器转为恒压模式。此时，充电电流开始逐渐减小。该阶段旨在将电池充满，并对电池进行均充，以平衡各个电池单体的电压。

• 浮充充电阶段（Float Charge）：

   当充电电流下降到预设的浮充电流阈值以下时，充电器转为浮充模式。此时，充电器提供一个较低的恒定电压，以补偿电池的自放电损失，并保持电池处于充满电的状态。浮充电压通常低于恒压充电电压，以避免过充。

3.2 铅酸电池充电管理的重要性

对铅酸电池进行有效的充电管理至关重要，它直接影响电池的性能、寿命和安全性。不当的充电管理会导致以下问题：

• 过充：

   长期过充会导致电池内部电解液分解，产生气体，加速板栅腐蚀，降低电池容量，甚至引起电池鼓胀或爆炸。

• 过放：

   深度过放会导致电池内部形成不可逆的硫酸铅结晶，从而降低电池容量和寿命。

• 充电不均：

   电池组中各单体电池之间的电压不一致会导致部分电池过充或过放，加速电池组整体性能下降。

• 温度影响：

   充电温度过高会加速电池老化，降低寿命。充电温度过低则会降低充电效率。

因此，充电控制器需要精确监测电池电压、电流和温度等参数，并根据铅酸电池的充电特性，采取合适的充电策略，以确保电池的健康运行。

4. 光伏MPPT铅酸电池充电控制器建模

光伏MPPT铅酸电池充电控制器的建模主要涉及光伏阵列模型、DC-DC变换器模型、MPPT算法模型和电池充电模型。

4.1 光伏阵列建模

光伏阵列的单二极管模型是常用的建模方法，其等效电路包括一个理想电流源、一个并联二极管、一个串联电阻和一个并联电阻。

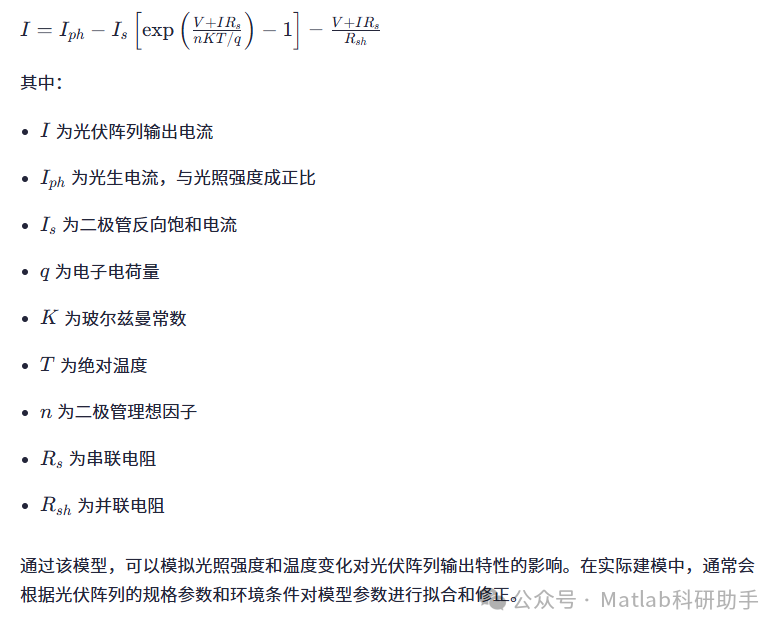

光伏阵列输出电流的数学表达式为：

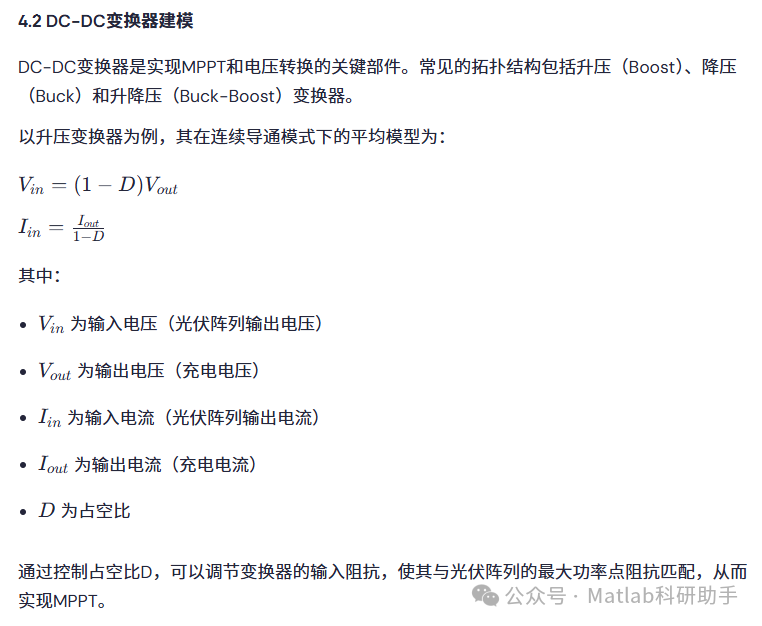

4.3 电池充电建模

铅酸电池的充电模型需要反映其V-I特性和充电阶段。常用的电池模型包括等效电路模型和电化学模型。

• 等效电路模型：

   通常采用R-C网络或Thevenin等效电路来模拟电池的动态特性。例如，一个简单的等效电路模型可以包括一个开路电压源、一个串联电阻和一个并联RC网络，以模拟电池的欧姆内阻和极化效应。

• 电化学模型：

   更精确的电池模型基于电化学反应过程，通过描述电池内部的离子传输、电极反应等来建立模型。这类模型复杂，但能更准确地反映电池的内部状态。

在充电控制器建模中，通常采用电压-电流控制策略，结合电池的充电阶段进行控制。例如，在恒流充电阶段，控制器会输出恒定电流；在恒压充电阶段，控制器会输出恒定电压。

5. 建模方法与仿真工具

5.1 建模方法

• 机理建模：

   基于物理定律和电化学原理，建立精确的数学模型。这种方法可以深入理解系统内部的工作机制，但模型复杂，参数获取困难。

• 经验建模：

   基于实验数据和经验公式，通过拟合得到模型。这种方法相对简单，但模型的适用范围受限于实验条件。

• 混合建模：

   将机理建模和经验建模相结合，取长补短。例如，光伏阵列可以采用机理模型，而电池模型可以采用等效电路模型结合经验参数。

5.2 仿真工具

• MATLAB/Simulink：

   这是一款功能强大的仿真工具，可以方便地建立光伏阵列、DC-DC变换器、MPPT控制器和电池模型的模块，并进行联合仿真。Simulink提供了丰富的库函数和模块，可以加速建模过程。

• PSIM/PSPICE：

   这些是专业的电路仿真软件，适用于对电力电子变换器和控制电路进行详细的仿真分析。

• LabVIEW：

   这是一款图形化编程环境，可以用于数据采集、控制系统设计和仿真。

通过这些仿真工具，可以对不同MPPT算法的性能、充电控制策略的有效性以及系统对环境变化的响应进行评估和优化。

6. 独立系统应用中的挑战与展望

6.1 挑战

• 光照和温度变化剧烈：

   独立系统通常部署在偏远地区，光照和温度变化剧烈，对MPPT算法的鲁棒性和动态响应提出更高要求。

• 电池寿命管理：

   铅酸电池寿命有限，需要更智能的充电管理策略，以延长电池寿命。

• 系统效率：

   整个系统的效率需要综合考虑光伏阵列、充电控制器、电池和负载的效率，以最大限度地利用太阳能。

• 成本和可靠性：

   独立系统通常对成本和可靠性有较高要求，需要在性能和成本之间取得平衡。

• 多源输入：

   未来独立系统可能集成多种能源（如风能、柴油发电机），充电控制器需要具备更复杂的协调控制功能。

6.2 展望

• 智能MPPT算法：

   结合人工智能（AI）和机器学习技术，开发更智能、自适应性更强的MPPT算法，以应对复杂多变的环境。

• 电池健康管理系统（BHMS）：

   研发更先进的电池健康管理系统，实时监测电池状态，预测电池寿命，并优化充电策略。

• 模块化和集成化：

   充电控制器将朝着模块化和集成化方向发展，集成功率变换、MPPT、电池管理和通信等功能，降低成本和体积。

• 物联网（IoT）技术：

   结合物联网技术，实现远程监控和管理，提高独立光伏系统的智能化水平。

• 柔性直流互联技术：

   随着直流负载的增多，柔性直流互联技术将促进直流微网的发展，对充电控制器提出新的技术要求。

7. 结论

本文对光伏MPPT铅酸电池充电控制器的建模进行了深入探讨，从光伏阵列特性、MPPT技术、铅酸电池充电特性以及充电控制器建模方法等方面进行了详细阐述。通过对不同MPPT算法和电池模型的分析，为独立光伏系统中充电控制器的设计和优化提供了理论基础。

在独立光伏系统中，高效、可靠的MPPT铅酸电池充电控制器是确保系统稳定运行和延长电池寿命的关键。未来的研究应聚焦于开发更智能、更高效、更可靠的MPPT算法和电池管理策略，以应对复杂多变的运行环境，并推动独立光伏系统的进一步发展。随着技术的不断进步，光伏MPPT铅酸电池充电控制器将在全球能源转型中发挥越来越重要的作用。

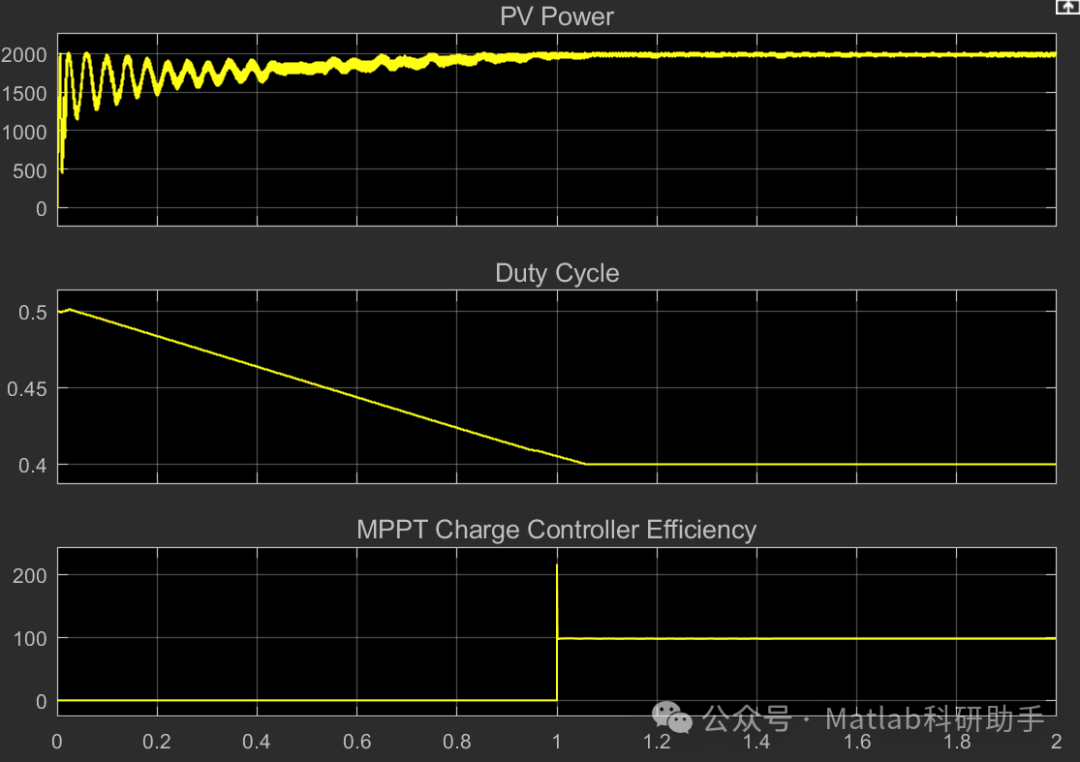

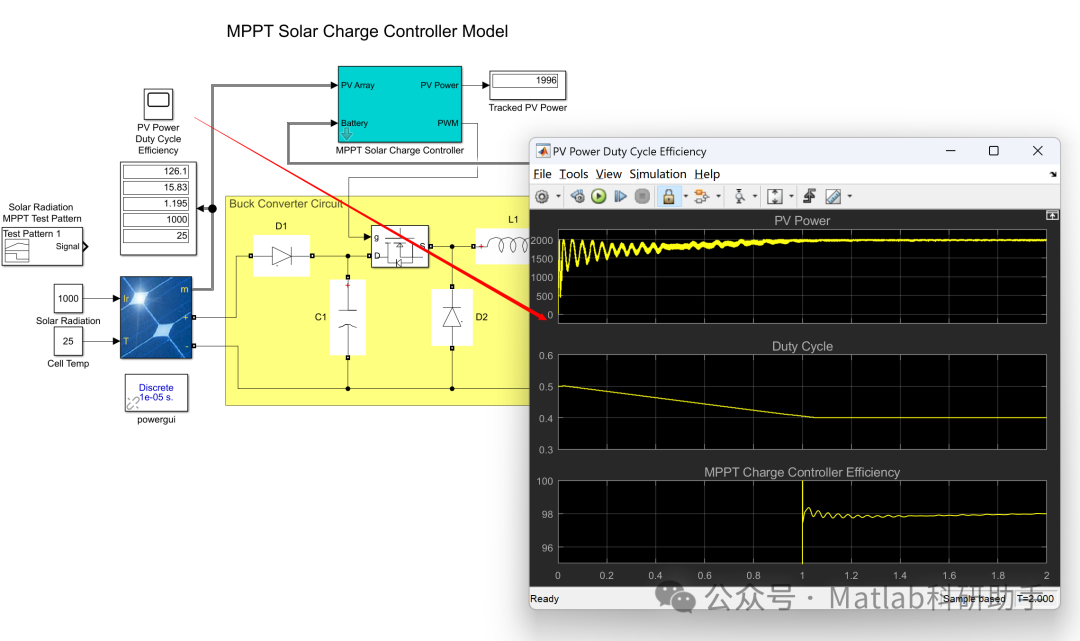

⛳️ 运行结果
