随着全球对可再生能源需求的日益增长，太阳能光伏（PV）发电技术以其清洁、可持续的特点受到了广泛关注。然而，太阳能电池的输出功率受光照强度和温度等环境因素的影响，存在一个独特的最大功率点（Maximum Power Point, MPP）。为了最大限度地提高光伏系统的效率，实现对太阳能电池最大功率点的有效跟踪（Maximum Power Point Tracking, MPPT）至关重要。本文深入探讨了一种基于电阻负载的太阳能MPPT技术，并结合带有升降压转换器的MPPT设备，详细阐述了其工作原理、实现方法以及在实际应用中的优势。

引言

光伏发电系统在全球能源结构转型中扮演着越来越重要的角色。然而，太阳能电池的V-I和P-V特性曲线是非线性的，并且其最大功率点会随着光照强度和温度的变化而漂移。这意味着，在没有MPPT技术的情况下，光伏系统通常无法在所有工况下都以最高效率运行，从而造成能量损失。因此，开发高效、可靠的MPPT算法和设备是提升光伏系统整体性能的关键。

传统的MPPT方法，如扰动观测法（Perturb and Observe, P&O）、增量电导法（Incremental Conductance, INC）等，通过改变光伏阵列的工作点来寻找最大功率点。这些方法在大多数情况下表现良好，但在光照快速变化时可能出现振荡或跟踪速度慢的问题。为了克服这些挑战，并进一步提高MPPT的效率和鲁棒性，研究人员不断探索新的MPPT策略和硬件实现方案。

本文将重点介绍一种利用电阻负载原理的MPPT技术。该方法通过将光伏阵列连接到一个可变电阻负载上，并调整负载电阻值，使得光伏阵列的工作点始终处于最大功率点附近。为了实现这种可变负载特性，并确保光伏系统能够适应更广泛的电压和电流输出需求，本文将结合带有升降压（Buck-Boost）转换器的MPPT设备进行讨论。

太阳能电池的特性与最大功率点

太阳能电池是一种半导体器件，通过光电效应将太阳光能直接转换为电能。其V-I特性曲线显示了在给定光照和温度条件下，输出电压与输出电流之间的关系。而P-V特性曲线则进一步揭示了输出功率与输出电压之间的关系，并明确指出存在一个唯一的最大功率点。

理想情况下，太阳能电池的P-V曲线在最大功率点处斜率为零。在MPP之前，功率随电压的增加而增加；在MPP之后，功率随电压的增加而下降。最大功率点的值取决于光照强度和电池温度。例如，在光照增强时，最大功率点的电流会增加，而电压变化较小；在温度升高时，最大功率点的电压会下降，而电流略微上升。因此，有效的MPPT系统必须能够实时地追踪这些变化。

基于电阻负载的MPPT技术原理

基于电阻负载的MPPT技术利用了最大功率点定理：当负载电阻等于电源的内阻时，电源向负载输出的功率最大。对于太阳能电池而言，其在最大功率点处的等效电阻可以被视为其内部电阻。

该方法的实现原理是，通过动态调整连接在太阳能电池两端的等效负载电阻，使得这个等效电阻始终等于太阳能电池在当前环境条件下的最大功率点电阻。当等效负载电阻与光伏阵列在MPP处的动态电阻匹配时，光伏阵列将输出最大功率。

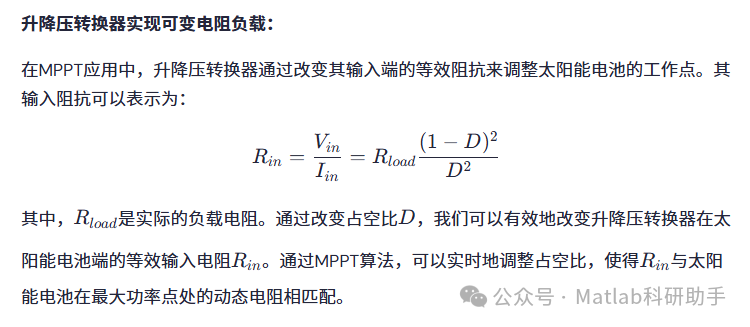

为了在实际中实现可变的等效电阻，通常采用DC-DC转换器作为接口。DC-DC转换器通过其开关周期和占空比的调节，可以使输入端的阻抗在一定范围内变化，从而呈现出不同的等效负载电阻。通过控制DC-DC转换器的占空比，可以改变其输入阻抗，进而调整太阳能电池的工作点。

升降压转换器在MPPT中的应用

升降压转换器（Buck-Boost Converter）是一种非隔离型DC-DC转换器，它能够输出高于、低于或等于输入电压的电压。这种灵活性使得升降压转换器在MPPT系统中具有独特的优势，特别是在需要适应宽范围输入电压和输出电压的场合。

在基于电阻负载的MPPT系统中，升降压转换器作为连接太阳能电池和负载之间的接口。通过控制升降压转换器的占空比，我们可以有效地改变太阳能电池所“看到”的等效负载电阻。

升降压转换器的工作原理：

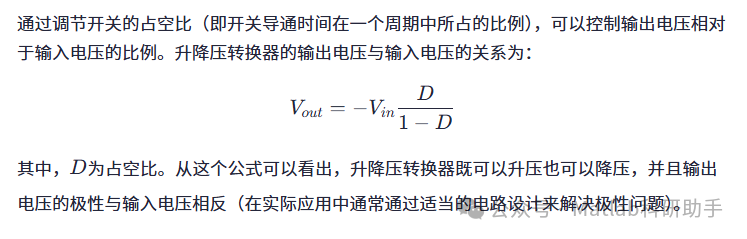

升降压转换器主要由一个电感（L）、一个开关（通常是MOSFET）、一个二极管（D）和一个输出电容（C）组成。其工作模式分为两种：

开关导通（ON）时：
开关S闭合，输入电源通过电感对电感充电，电感电流线性增加。此时负载由输出电容供电。
开关断开（OFF）时：
开关S断开，电感存储的能量通过二极管和输出电容向负载供电。电感电流线性下降。

MPPT控制策略与实现

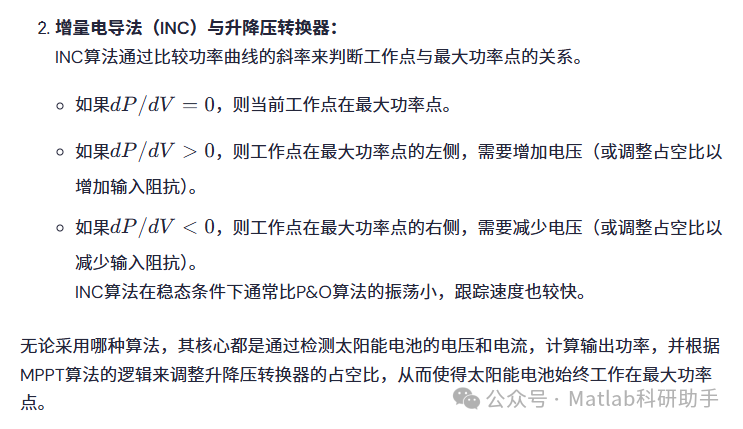

为了有效地利用升降压转换器实现基于电阻负载的MPPT，需要一个智能的控制算法来动态调整占空比。常用的MPPT算法，如P&O或INC，可以与升降压转换器结合使用。

扰动观测法（P&O）与升降压转换器：
P&O算法通过周期性地微小扰动（增加或减少）占空比，并观察由此引起的输出功率变化。
- 如果功率增加，则保持当前扰动方向继续扰动。
- 如果功率减少，则反转扰动方向。
  这种方法简单易行，但可能在最大功率点附近出现小范围振荡。

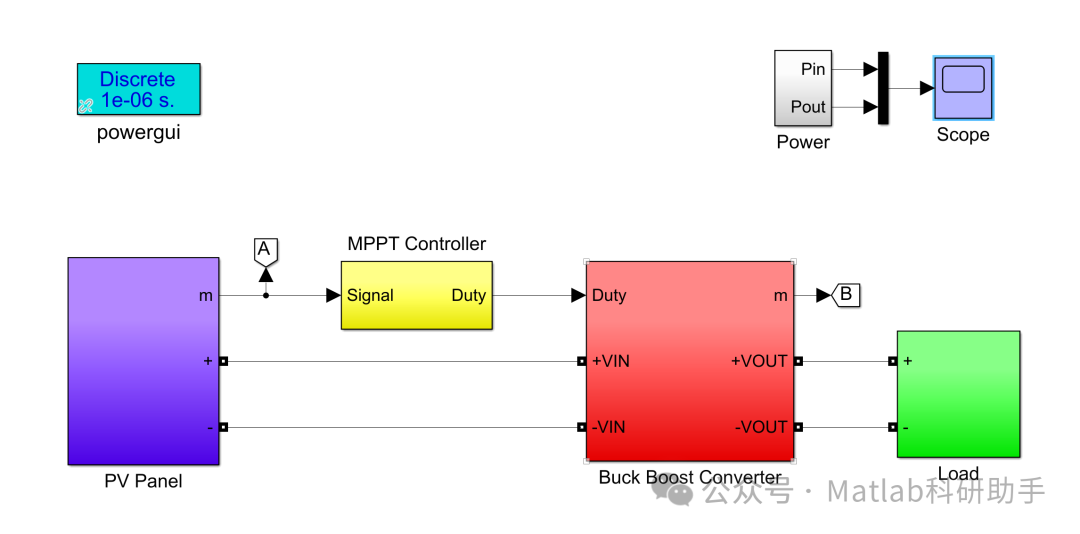

基于升降压转换器的MPPT设备设计与优势

将升降压转换器集成到太阳能MPPT设备中，可以带来以下显著优势：

宽范围电压适应性：
升降压转换器能够处理输入电压高于或低于输出电压的情况，这使得MPPT设备能够更好地适应不同光伏阵列配置（串联或并联）以及不同负载电压需求。例如，当光伏阵列输出电压较低时，升降压转换器可以升压以满足负载需求；当光伏阵列输出电压较高时，可以降压以匹配负载。

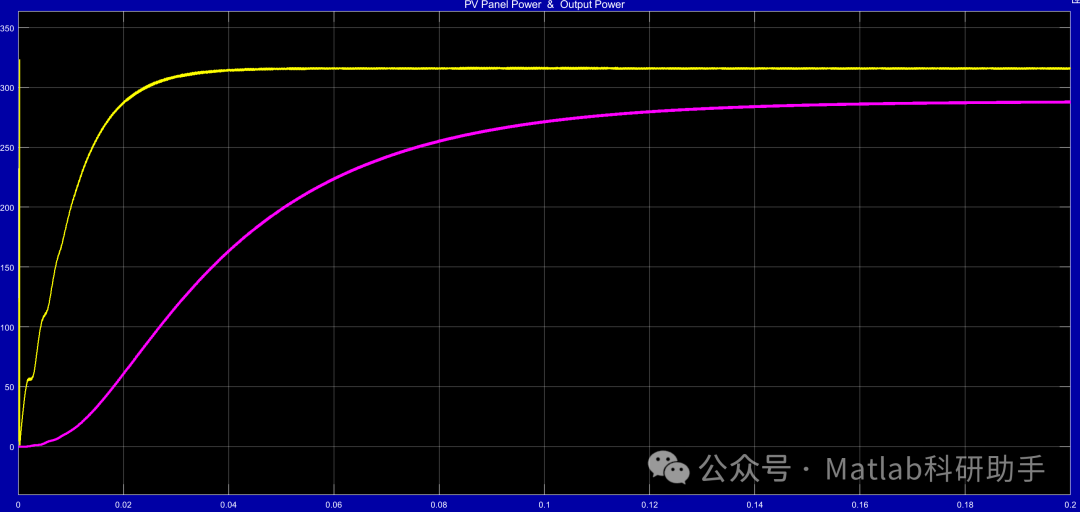

增强的能量转换效率：
通过精确跟踪最大功率点，MPPT设备确保太阳能电池在各种环境条件下都能输出最大可用功率，从而显著提高整个光伏系统的能量转换效率。
负载灵活性：
升降压转换器允许系统在宽泛的负载条件下保持高效率。无论是电池充电、直流电机驱动还是并网逆变器，MPPT设备都能提供经过优化后的功率输出。
系统鲁棒性：
结合合适的MPPT算法，升降压转换器能够有效地应对光照强度和温度的快速变化，保持稳定的功率输出，提高系统的鲁棒性。
简化系统设计：
避免了使用多个不同类型的DC-DC转换器，简化了光伏系统的设计和成本。

挑战与未来展望

尽管基于电阻负载和升降压转换器的MPPT技术具有诸多优点，但仍面临一些挑战：

效率优化：
升降压转换器在某些工作点可能存在较低的转换效率，需要通过优化开关器件、电感和控制策略来提高整体效率。
复杂性：
相比于简单的降压或升压转换器，升降压转换器的控制和设计相对复杂。
快速响应：
在光照快速变化时，MPPT算法的跟踪速度和准确性仍需进一步提升，以减少功率损失。
多峰MPP问题：
在部分阴影条件下，光伏阵列的P-V曲线可能出现多个局部最大功率点，传统的MPPT算法容易陷入局部最优，需要更复杂的全局MPPT算法。

未来的研究方向包括：开发更智能的MPPT算法（如基于人工智能、模糊逻辑或神经网络的算法），以提高跟踪速度和准确性；优化升降压转换器的拓扑结构和控制方法，以提高其效率和功率密度；以及结合储能系统，实现更灵活的能源管理。

结论

基于电阻负载的太阳能最大功率点跟踪技术，结合带有升降压转换器的MPPT设备，为光伏发电系统提供了一种高效、灵活且鲁棒的解决方案。升降压转换器在宽范围电压适应性和负载灵活性方面展现出显著优势，使得光伏系统能够更好地适应多变的环境条件和应用需求。随着技术的不断进步，这种MPPT方案将在未来的光伏发电领域中发挥越来越重要的作用，为实现清洁能源的广泛应用贡献力量。通过持续的创新和优化，我们有望进一步提升光伏系统的能量转换效率和可靠性，加速全球向可持续能源的转型。
