🔥 内容介绍

多旋翼无人机凭借其灵活性、机动性和低成本等优势，在航拍、物流、农业、搜救等众多领域得到了广泛应用。随着应用场景的不断拓展，对多旋翼无人机的动态性能、控制精度和任务适应性提出了更高的要求。动态模拟作为无人机设计、控制算法验证和性能评估的重要手段，能够在虚拟环境中模拟无人机的运动状态和环境交互，降低物理实验的成本和风险。

传统的多旋翼无人机仿真环境往往存在模块耦合紧密、扩展性差、难以适应不同类型无人机和复杂场景模拟等问题。为此，本文提出一种改进的模块化仿真环境，通过将无人机动态模拟系统划分为多个独立且可复用的模块，实现仿真环境的灵活配置和高效扩展，为多旋翼无人机的动态特性研究、控制算法开发和任务规划提供强有力的支持。

二、模块化仿真环境的总体架构

改进的多旋翼无人机动态模拟模块化仿真环境采用分层设计和模块化思想，总体架构分为感知层、决策层、控制层、动力学层和环境层五个核心层次，各层次之间通过标准化的接口进行数据交互，确保模块的独立性和可替换性。

2.1 感知层

负责模拟无人机的传感器系统，如 GPS、IMU（惯性测量单元）、视觉传感器、激光雷达等，获取无人机自身状态和周围环境信息，并引入传感器噪声模型，提高模拟的真实性。例如，在模拟 GPS 传感器时，考虑信号漂移、多径效应等误差因素；对于 IMU，模拟其零偏、刻度因子误差等。通过这些误差模型的引入，使得传感器数据更接近实际飞行中获取的数据，为后续决策和控制提供更真实的输入。

2.2 决策层

根据任务需求和感知层提供的信息，进行路径规划、任务调度和避障决策等，生成无人机的期望运动轨迹。在路径规划方面，采用 A * 算法、Dijkstra 算法等经典算法，结合环境地图信息，规划出从起点到终点的最优或次优路径。同时，考虑到实时性和动态环境变化，引入动态路径规划算法，如基于采样的快速探索随机树（RRT）及其扩展算法，能够在飞行过程中根据新获取的环境信息实时调整路径，确保无人机能够安全、高效地完成任务。

2.3 控制层

接收决策层输出的期望轨迹，通过设计的控制算法（如 PID 控制、模型预测控制等）计算出各旋翼的控制量，实现对无人机姿态和位置的精确控制。以 PID 控制为例，姿态控制中，根据期望姿态角与当前姿态角的偏差，通过比例、积分、微分环节计算出各旋翼的扭矩分配，快速纠正姿态偏差，使无人机保持稳定姿态。位置控制则根据期望位置与当前位置的偏差，先通过 PID 控制器计算出期望姿态角，再传递给姿态控制回路，最终实现对无人机位置的精确控制。此外，控制模块支持控制算法的灵活替换，方便研究人员对比和验证不同控制策略在各种场景下的性能。

2.4 动力学层

基于多旋翼无人机的动力学模型，根据控制层输出的旋翼控制量，计算无人机的运动状态（位置、速度、加速度、姿态角等），是动态模拟的核心模块。动力学模型考虑了无人机的质量、转动惯量、旋翼推力和扭矩等因素，采用牛顿 - 欧拉方程描述无人机的运动。为了提高计算精度和效率，在数值积分方法上，选择龙格 - 库塔法等高精度算法，确保在不同飞行条件下都能准确模拟无人机的运动状态。

2.5 环境层

构建虚拟的物理环境，包括地形、气象条件（如风、雨、雾等）、障碍物等，模拟环境因素对无人机运动的影响。地形模块基于数字高程模型（DEM）构建三维地形，能够精确呈现山脉、丘陵、峡谷等复杂地形，支持无人机在各种地形上的飞行模拟。气象模块模拟风场、降雨、能见度等气象条件，风场模型采用湍流模型，如 Dryden 模型，能够生成不同强度和方向的风，真实反映风对无人机飞行姿态和位置的影响。降雨模型考虑雨滴对无人机表面的冲击力以及对能见度的降低作用，进一步增加模拟的真实性。

三、核心模块设计与实现

3.1 动力学模块

动力学模块是整个仿真环境的基础，其准确性直接影响到仿真结果的可靠性。在多旋翼无人机的动力学建模中，充分考虑了机身结构、旋翼布局、电机特性以及空气动力学等因素。对于常见的四旋翼、六旋翼和八旋翼无人机，建立了通用的动力学模型框架，通过调整模型参数（如质量、转动惯量、旋翼力臂等）可以适应不同类型的多旋翼无人机。

在模型求解方面，采用了高效的数值积分算法，如龙格 - 库塔 4 阶算法。该算法在保证计算精度的同时，具有较好的稳定性和计算效率。通过对控制输入（旋翼控制量）的实时响应，准确计算出无人机在每个仿真时间步的位置、速度、加速度和姿态角等状态变量。同时，为了模拟实际飞行中的一些复杂现象，如旋翼的气动干扰、电机的动态响应延迟等，在动力学模型中引入了相应的修正项和补偿机制。

3.2 传感器模块

传感器模块模拟了多旋翼无人机上常见的各类传感器，包括 GPS、IMU、气压计、磁力计、视觉传感器和激光雷达等。针对每种传感器，详细建立了其测量模型和误差模型。例如，GPS 传感器的误差模型考虑了卫星信号的传播延迟、多径效应、电离层和对流层折射等因素，通过引入高斯噪声和随机偏差来模拟实际测量中的不确定性。IMU 的误差模型则包括零偏漂移、刻度因子误差、加速度计和陀螺仪的交叉耦合误差等，通过对原始测量数据进行误差补偿和滤波处理，得到更接近真实值的姿态和加速度信息。

视觉传感器的模拟采用了计算机视觉领域的相关技术，根据无人机的飞行姿态和相机参数，生成虚拟的视觉图像。同时，考虑了光照变化、遮挡、图像噪声等因素对视觉测量的影响。激光雷达的模拟则基于其测距原理，通过对环境中的障碍物进行建模，计算激光束与障碍物的反射和散射，得到激光雷达的测量数据。传感器模块输出的带有噪声和误差的测量数据，为后续的控制算法和决策算法提供了真实的输入，有助于验证算法在实际飞行条件下的鲁棒性和准确性。

3.3 控制模块

控制模块实现多种控制算法，满足不同的控制需求。采用分层控制结构，包括姿态控制和位置控制。姿态控制以期望姿态角为输入，通过 PID 控制器计算出各旋翼的扭矩分配，实现对无人机姿态的稳定控制。位置控制根据期望位置和当前位置的偏差，通过 PID 控制器计算出期望姿态角，传递给姿态控制回路，实现对无人机位置的精确控制。

为了提高控制性能，还引入了一些先进的控制算法，如模型预测控制（MPC）。MPC 算法通过建立无人机的预测模型，在每个控制周期内预测未来一段时间内的系统状态，并根据预测结果和控制目标求解最优的控制输入序列。与传统的 PID 控制相比，MPC 能够更好地处理多变量、强耦合和约束条件下的控制问题，在复杂飞行场景下具有更好的控制效果。同时，控制模块支持控制算法的灵活替换，方便研究人员验证不同控制策略的性能。通过在控制模块中定义统一的接口和数据格式，研究人员可以方便地将自己设计的控制算法集成到仿真环境中，进行快速的验证和优化。

3.4 环境模块

环境模块构建虚拟的物理环境，模拟各种环境因素对无人机的影响。地形模块基于数字高程模型（DEM）构建三维地形，支持无人机在复杂地形上的飞行模拟。通过读取高精度的 DEM 数据，能够生成逼真的山脉、丘陵、峡谷等地形地貌。同时，为了提高地形渲染的效率，采用了地形分块和细节层次（LOD）技术，根据无人机与地形的距离动态调整地形的渲染精度，在保证视觉效果的同时减少计算资源的消耗。

气象模块模拟风场、降雨、能见度等气象条件。风场模型采用湍流模型，如 Dryden 模型，生成不同强度和方向的风，影响无人机的飞行姿态和位置。在模拟降雨时，考虑了雨滴的大小、密度和速度对无人机的影响，包括雨滴对无人机表面的冲击力以及对视线的遮挡作用。能见度模型则通过调整环境的光照强度和散射系数，模拟不同程度的雾天、霾天等低能见度天气，影响无人机的视觉传感器和操作人员的视线。此外，环境模块还支持添加各种障碍物，如建筑物、树木、高压线等，通过对障碍物的几何形状和位置进行建模，实现无人机在复杂环境中的避障模拟。

四、模块化仿真环境的优势

4.1 灵活性与可扩展性

采用模块化设计，各模块之间通过标准化接口进行通信，使得用户可以根据需求灵活选择和组合模块。例如，更换不同的动力学模型以适应不同类型的多旋翼无人机，或添加新的传感器模块以扩展感知能力。对于新型的多旋翼无人机，如采用特殊旋翼布局或新型材料的无人机，用户只需开发相应的动力学模型模块，并按照标准化接口与其他模块进行集成，即可在仿真环境中进行模拟测试。同时，模块化结构便于后续功能的扩展和升级，如加入新的控制算法或环境因素模拟。随着无人机技术的不断发展，新的控制算法和环境因素不断涌现，模块化仿真环境能够快速适应这些变化，只需在相应的模块中进行更新和扩展，而不会影响整个系统的稳定性和其他模块的正常运行。

4.2 高精度与真实性

动力学模块基于精确的动力学模型和数值积分方法，能够准确模拟无人机的运动状态；传感器模块引入了各种误差模型，提高了测量数据的真实性；环境模块模拟了地形、气象等因素的影响，使仿真结果更接近实际情况。在动力学模拟中，考虑了旋翼的气动干扰、电机的动态响应延迟等复杂因素，使得无人机的运动轨迹更加真实。传感器模块中的误差模型能够准确反映实际传感器在各种环境下的测量误差，为控制算法提供真实的输入数据。环境模块中的地形、气象和障碍物模拟，能够营造出与实际飞行场景高度相似的环境，让研究人员在仿真中充分考虑环境因素对无人机飞行的影响，从而提高控制算法和决策算法的可靠性和适应性。

4.3 易用性与可维护性

仿真环境提供友好的用户界面，方便用户进行参数配置、场景搭建和仿真控制。用户通过直观的图形界面，可以方便地设置无人机的参数（如质量、尺寸、旋翼参数等）、环境参数（如地形类型、气象条件、障碍物分布等）以及控制算法的参数。同时，用户可以通过界面实时监控无人机的飞行状态、传感器数据和仿真结果，便于及时调整参数和优化算法。各模块独立设计，降低了模块之间的耦合度，使得代码的维护和调试更加便捷，提高了开发效率。当某个模块出现问题时，开发人员可以独立对该模块进行调试和修复，而不会影响其他模块的正常运行。此外，模块化的代码结构也便于代码的复用和移植，对于不同的无人机项目，只需根据需求对部分模块进行修改和定制，即可快速搭建起相应的仿真环境。

五、结论与展望

本文设计并实现了一种改进的多旋翼无人机动态模拟的模块化仿真环境，通过将系统划分为感知层、决策层、控制层、动力学层和环境层，实现了各模块的独立设计和灵活组合。核心模块的设计考虑了无人机的动力学特性、传感器误差和环境影响，提高了仿真的精度和真实性。仿真实验验证了该仿真环境的有效性和优越性。

未来的研究工作可以从以下几个方面展开：一是进一步完善环境模块，加入更多的环境因素，如电磁干扰等。随着无人机在复杂电磁环境下的应用越来越广泛，研究电磁干扰对无人机飞行的影响具有重要意义。可以通过建立电磁干扰模型，模拟不同强度和频率的电磁干扰对无人机电子设备和通信系统的影响，从而为无人机的抗干扰设计和控制算法优化提供支持。二是优化动力学模型，考虑更多的非线性因素，提高仿真的精度。虽然目前的动力学模型已经考虑了一些非线性因素，但实际飞行中的非线性现象更为复杂，如旋翼在高速旋转时的弹性变形、空气动力学中的非线性气动力等。通过进一步优化动力学模型，能够更准确地模拟无人机在各种飞行条件下的运动状态，为控制算法的设计提供更精确的模型基础。三是开发更多的接口，实现与其他软件（如 MATLAB/Simulink）的无缝集成，方便控制算法的开发和验证。MATLAB/Simulink 是广泛应用于控制系统设计和仿真的软件平台，与该平台的无缝集成可以充分利用其丰富的工具箱和函数库，方便研究人员在熟悉的环境中进行控制算法的开发和验证。同时，还可以实现与其他无人机相关软件的集成，如飞行规划软件、数据处理软件等，形成一个完整的无人机研发生态系统。该模块化仿真环境为多旋翼无人机的研究和开发提供了一个高效、灵活、可靠的平台，具有重要的理论和实际应用价值。

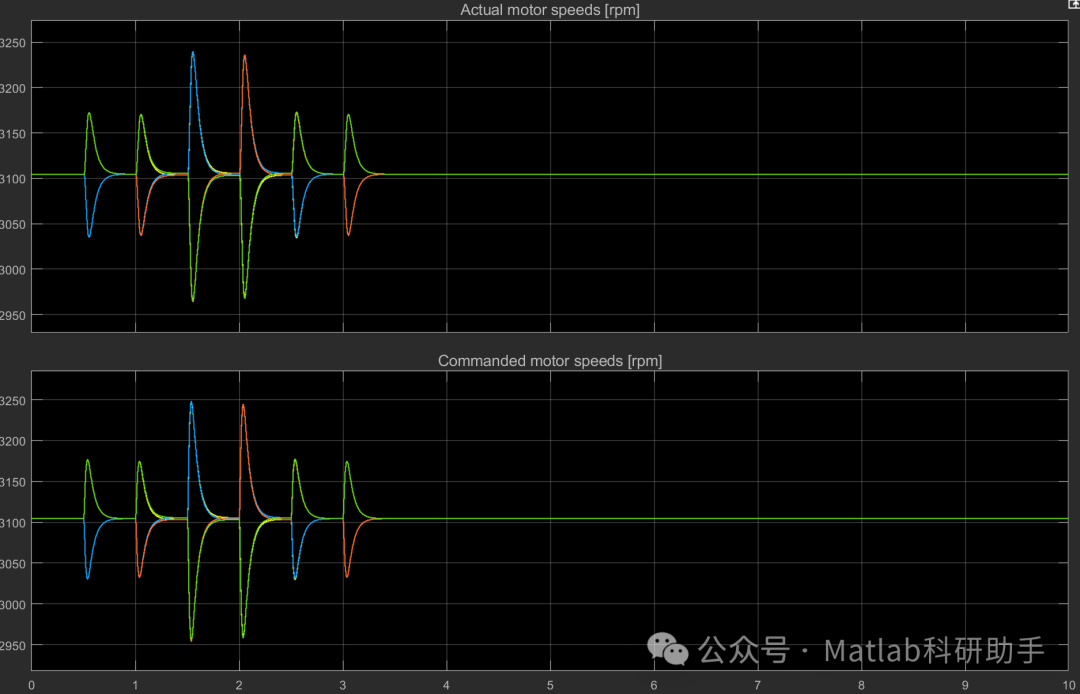

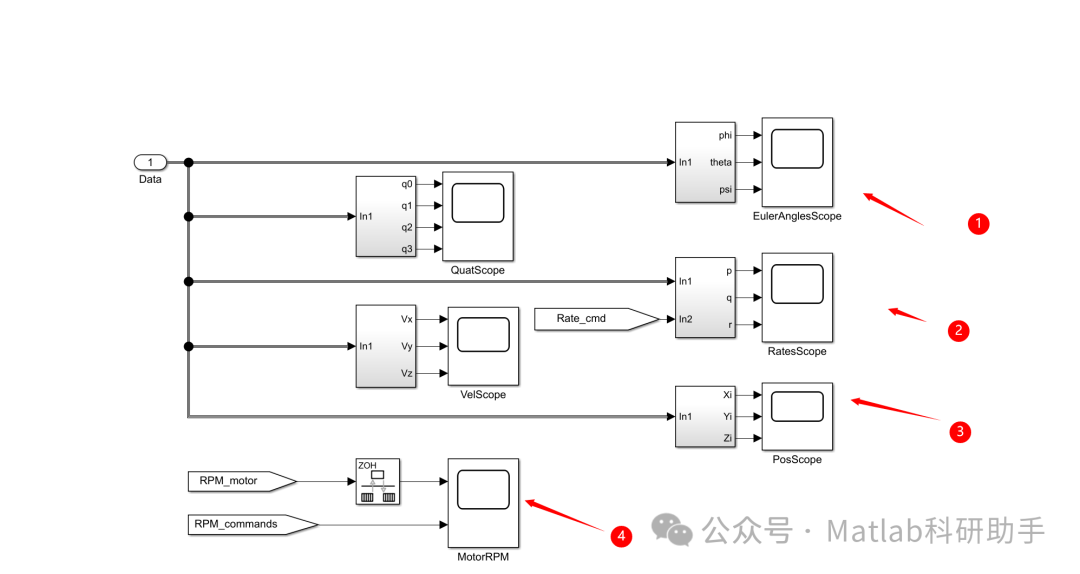

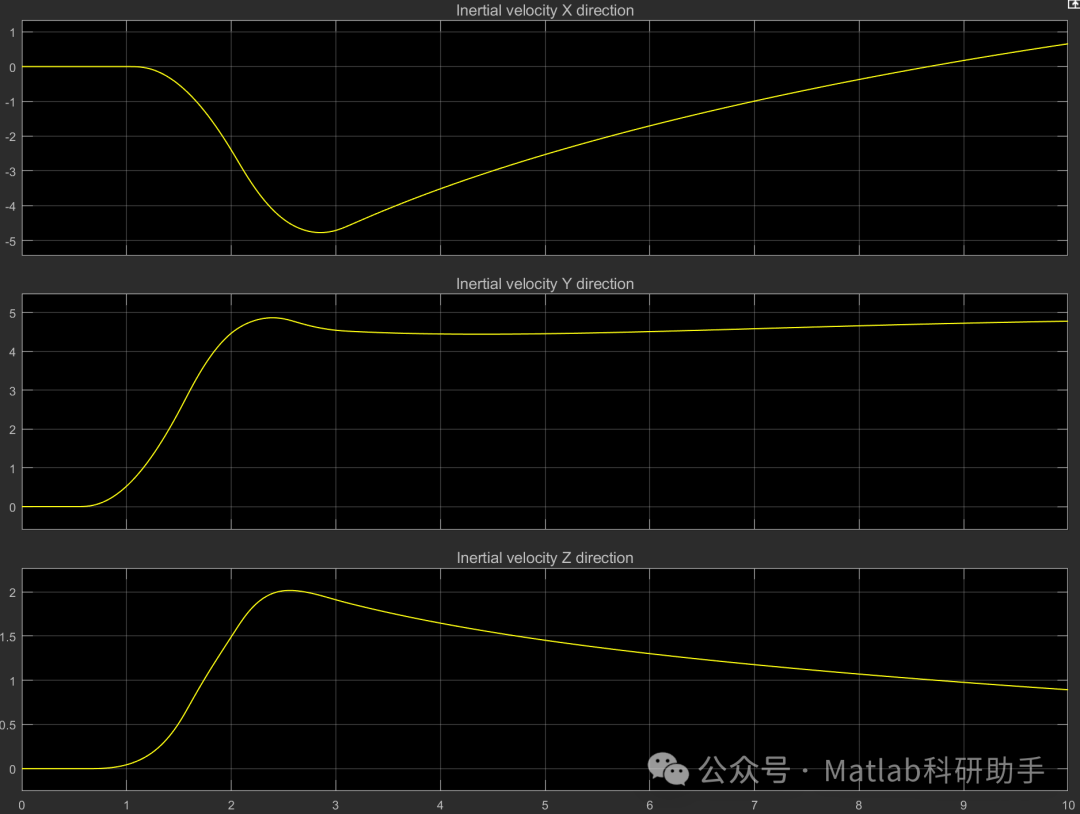

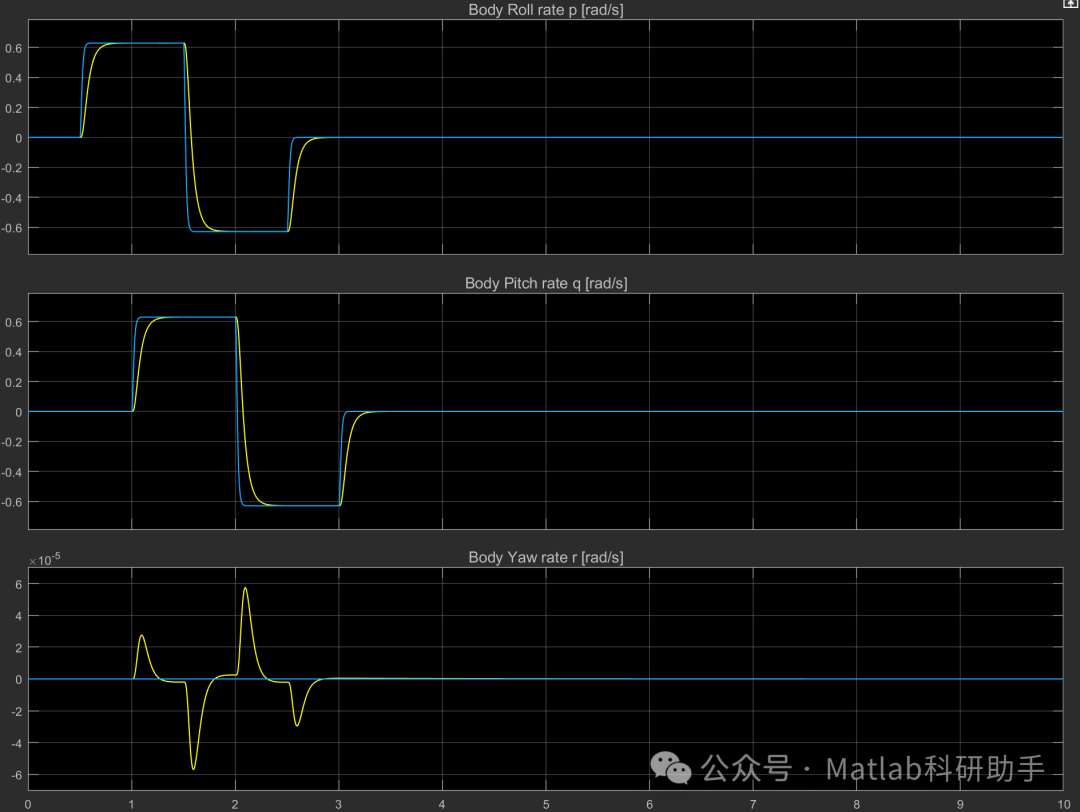

⛳️ 运行结果

🔗 参考文献

[1] 池佳威,项瑞雯.执行器故障下的四旋翼无人机位置与姿态控制[J].建模与仿真, 2025(2).

[2] 朱飞翔,高永,孟浩.基于参考轨迹的无人机自主着陆控制系统设计与仿真[J].海军航空工程学院学报, 2017, 032(005):463-468.

[3] 杨则允,李 猛,孙钦鹏.四旋翼无人机控制系统仿真设计[J].Computer Measurement & Control, 2019, 27(4).DOI:10.16526/j.cnki.11-4762/tp.2019.04.016.
