在全球能源结构向清洁化、低碳化转型的背景下，燃料电池作为一种高效、环保的能量转换装置，正受到广泛关注。其中，质子交换膜燃料电池（Proton Exchange Membrane Fuel Cell, PEMFC）凭借启动速度快、工作温度低、能量密度高、寿命长等优势，在交通运输（如燃料电池汽车）、分布式发电、便携式电源等领域展现出巨大的应用潜力，成为当前燃料电池技术研发与产业化的核心方向之一。

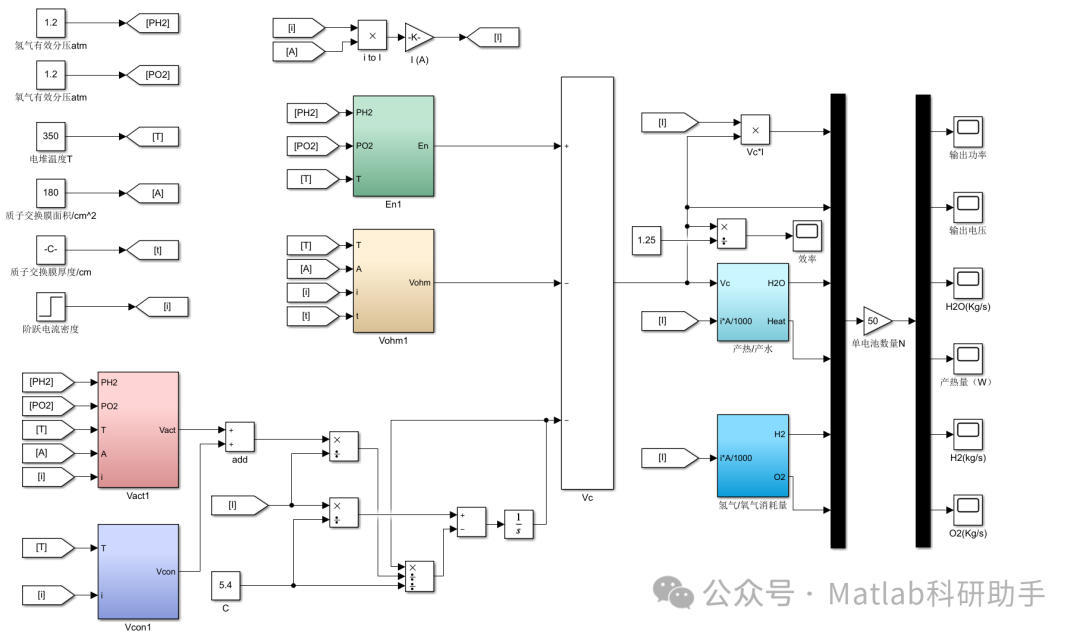

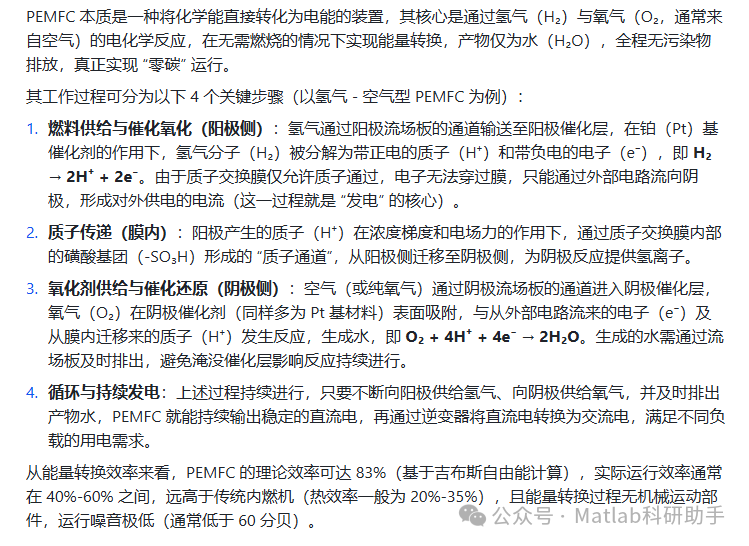

一、PEMFC 的基本工作原理

二、PEMFC 的核心组件与性能要求

PEMFC 的性能、寿命与成本主要由其核心组件决定，一套完整的 PEMFC 单电池（最小发电单元）由阳极、阴极、质子交换膜、双极板（流场板）四部分组成，多个单电池通过串联 / 并联形成 “燃料电池堆”，以满足不同功率需求（如汽车用燃料电池堆功率通常为 60-120kW）。

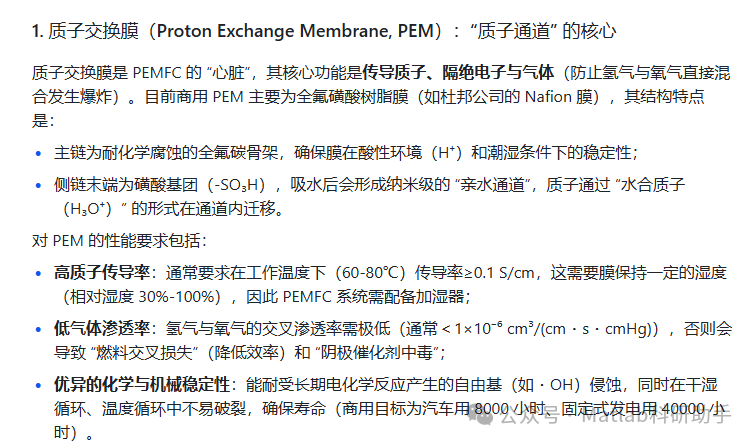

2. 电极（阳极与阴极）：“电化学反应的舞台”

电极是发生氢气氧化和氧气还原反应的场所，通常采用 “气体扩散层（GDL）+ 催化层（CL）” 的双层结构，厚度仅为 100-300μm，是 PEMFC 中成本最高的组件之一（催化剂占总成本的 30%-40%）。

气体扩散层（GDL）：位于流场板与催化层之间，通常由碳纤维纸或碳纤维布制成，表面涂覆疏水剂（如聚四氟乙烯 PTFE）。其功能是：①均匀分配气体（H₂/O₂）至催化层；②传导电子（作为 “电子通道”）；③排出反应生成的水（疏水性确保水不堵塞气体通道）。

催化层（CL）：是电化学反应的核心区域，厚度仅为 10-30μm，由催化剂颗粒（如 Pt/C，即铂纳米颗粒负载在碳载体上）、质子传导剂（如 Nafion 树脂）和粘结剂组成。其功能是：①提供反应活性位点（Pt 颗粒表面是 H₂氧化和 O₂还原的活性中心）；②传导质子（Nafion 树脂形成质子通道）；③传导电子（碳载体形成电子通道）。

对电极的性能要求包括：

高催化活性：降低反应活化能（尤其是阴极的氧气还原反应，活化能较高，是 PEMFC 的 “速率控制步骤”），减少 “过电势”（反应实际电压与理论电压的差值，过电势越小，发电效率越高）；

高稳定性：催化剂颗粒在长期运行中不易团聚（避免活性位点减少），碳载体不易被氧化腐蚀（防止电极结构坍塌）；

良好的三相界面：确保气体（H₂/O₂）、质子（PEM 侧）、电子（GDL 侧）在催化层表面形成稳定的 “三相反应界面”，这是电化学反应持续进行的前提。

3. 双极板（流场板）：“能量与物质的传输枢纽”

双极板位于电池堆的两端，每片双极板的两侧分别为阳极流场和阴极流场，其核心功能是：①输送燃料（H₂）和氧化剂（空气）至电极；②收集并传导电子（作为 “集流板”，连接外部电路）；③带走反应产生的热量（维持电池工作温度稳定）；④分隔相邻单电池，防止气体混合。

双极板的材料与流场设计直接影响 PEMFC 的功率密度与成本：

材料选择：早期采用石墨双极板（导电性好、耐腐蚀性强），但重量大、加工成本高；目前商用方向为 “金属双极板”（如不锈钢、钛合金），通过表面涂层（如金、石墨涂层）解决腐蚀问题，具有重量轻、强度高、批量生产性好的优势，适合汽车等移动应用；

流场设计：常见流场结构包括平行流场、蛇形流场、交指形流场等。蛇形流场气体分布均匀、排水效果好，但压力损失大；交指形流场强制气体穿过 GDL，增强传质效果，但结构复杂；实际应用中需根据场景（如固定式发电 vs 汽车）平衡气体分布、排水效率与压力损失。

三、PEMFC 的关键性能影响因素

PEMFC 的输出性能（如输出电压、功率密度、效率）受多种运行参数与环境条件影响，核心影响因素包括：

1. 工作温度

PEMFC 的最佳工作温度为 60-80℃：

温度过低（＜50℃）：质子传导率下降（膜湿度不足），反应活化能升高（催化活性降低），导致输出电压降低；

温度过高（＞90℃）：膜内水分蒸发过快，易发生 “膜干”（质子传导中断），同时催化剂稳定性下降（Pt 颗粒团聚加速），缩短电池寿命。

因此，PEMFC 系统需配备 “热管理系统”（如水泵、散热器），通过冷却液循环维持温度稳定。

2. 气体压力与湿度

气体压力：提高氢气与氧气的压力（通常为 0.15-0.3MPa）可增加气体在催化层的浓度，促进反应进行，提升输出功率；但过高压力会增加系统能耗（需配备空压机、氢气循环泵），因此需权衡功率与能耗；

气体湿度：质子交换膜需在潮湿环境下保持高传导率，因此需对进入电池的氢气与空气进行加湿（通常采用 “膜加湿器”，利用反应产物水回收湿度）；若湿度不足（膜干），质子传导率骤降；若湿度过高（水淹），气体通道被水堵塞，导致 “传质限制”（气体无法到达催化层），输出功率大幅下降。

3. 燃料纯度

氢气纯度对 PEMFC 性能至关重要：

若氢气中含有一氧化碳（CO，通常来自甲醇重整制氢），CO 会强烈吸附在 Pt 催化剂表面，占据活性位点（即 “CO 中毒”），导致催化活性丧失；商用 PEMFC 要求氢气纯度≥99.97%，且 CO 含量＜0.1×10⁻⁶；

其他杂质（如 H₂S、NH₃）也会导致催化剂中毒或膜性能劣化，因此需在氢气供给系统中配备 “净化装置”（如分子筛、CO 氧化器）。

四、PEMFC 的应用场景与产业化进展

1. 交通运输领域：燃料电池汽车（FCEV）

FCEV 是 PEMFC 最受关注的应用方向，其优势在于：

续航里程长：单次加氢（3-5 分钟）可实现 500-1000km 续航，远超纯电动汽车（EV）的充电时间与续航限制；

低温性能好：PEMFC 在 - 30℃以下可快速启动（通过电池预热系统），解决了 EV 在低温环境下续航衰减的问题；

补能便捷：加氢流程与传统燃油车加油类似，用户接受度高。

目前，丰田（Mirai）、本田（Clarity）、现代（NEXO）等车企已推出量产 FCEV，中国也将 FCEV 纳入 “十四五” 新能源汽车发展规划，2025 年目标为 FCEV 保有量 10 万辆、加氢站 500 座。但当前 FCEV 面临的核心挑战是：①燃料电池堆成本高（Pt 催化剂与金属双极板成本占比大）；②加氢站基础设施建设滞后；③绿氢（可再生能源制氢）供给不足。

2. 分布式发电领域：中小型电源

PEMFC 可作为分布式发电系统，为家庭、商业建筑、工业园区提供电力与热力（“热电联产”），其优势在于：

环保高效：以天然气重整制氢或绿氢为燃料，发电效率 40%-60%，若结合余热利用（如供暖、热水），综合效率可达 80% 以上；

电网支撑：可作为 “微电网” 的核心电源，在电网故障时提供应急供电，提升能源供应可靠性；

安装灵活：模块化设计，可根据负载需求调整功率（从数千瓦到数百千瓦），适合偏远地区或电网薄弱区域。

目前，日本、德国已在家庭分布式发电领域推广 PEMFC 系统（如日本的 “ENE-FARM” 项目），中国也在数据中心、工业园区试点 PEMFC 分布式发电，未来随着绿氢成本下降，其市场潜力将进一步释放。

3. 便携式电源领域：特种与民用场景

PEMFC 便携式电源（功率 10W-1kW）适用于户外作业（如通信基站、地质勘探）、应急救援、军用设备等场景，其优势在于：

能量密度高：氢燃料的能量密度（约 143MJ/kg）远高于锂电池（约 0.3-0.5MJ/kg），可实现长时间续航（如 100W 电源可连续工作数十小时）；

静音无噪：无机械运动部件，运行噪音低于 50 分贝，适合对噪音敏感的场景（如医疗设备、野外考察）。

目前，便携式 PEMFC 已在军用领域（如无人机、单兵装备）实现应用，民用领域则受限于氢燃料储存（如高压储氢罐体积大），需进一步开发新型储氢技术（如固态储氢、液态有机氢载体）。

五、PEMFC 的未来发展方向与挑战

尽管 PEMFC 技术已取得显著进展，但要实现大规模产业化，仍需突破以下核心挑战：

1. 降低成本：摆脱 “铂依赖” 与材料优化

催化剂降铂：当前 Pt 用量约为 0.1-0.2g/kW（汽车用），目标是降至 0.05g/kW 以下，核心路径包括：①开发高活性催化剂（如 Pt 合金催化剂、单原子 Pt 催化剂）；②优化催化层结构（减少 Pt 颗粒团聚）；③探索非铂催化剂（如过渡金属氮碳催化剂，M-N-C），但非铂催化剂目前活性与稳定性仍需提升。

双极板低成本化：推动金属双极板的批量生产（如冲压成型替代机械加工），开发低成本耐腐蚀涂层（如无铬涂层），降低材料成本。

2. 提升寿命：解决材料劣化与系统可靠性

膜与电极稳定性：开发耐自由基侵蚀的新型质子交换膜（如全氟磺酸树脂 / 无机纳米复合膜），优化电极结构（如采用新型碳载体），减少催化剂团聚与碳腐蚀，将汽车用 PEMFC 寿命从当前的 5000 小时提升至 8000 小时以上。

系统集成优化：通过智能化控制（如基于 AI 的湿度、温度控制算法）减少干湿循环、温度循环对电池的损伤，提升系统整体可靠性。

3. 氢燃料供应：推动绿氢产业化与储输技术突破

绿氢低成本制备：当前绿氢成本约为 30-50 元 /kg，目标是降至 20 元 /kg 以下，核心路径是提升光伏、风电的发电效率，降低电解槽（如 PEM 电解槽）成本。

高效储输技术：开发高压气态储氢（如 70MPa 储氢罐轻量化）、低温液态储氢（如新型绝热材料减少冷损）、固态储氢（如氢化物储氢材料）等技术，解决氢燃料储存与运输的安全性、便捷性问题。

4. 系统智能化：提升运行效率与运维水平

智能控制策略：基于实时监测数据（如电压、电流、温度、湿度），通过机器学习算法优化气体供给、湿度调节、热管理等参数，实现 PEMFC 在不同工况下的高效运行；

故障诊断与预测：开发基于传感器与大数据的故障诊断系统，提前识别膜干、水淹、催化剂中毒等问题，减少运维成本，提升系统可用性。

六、总结

质子交换膜燃料电池（PEMFC）作为一种清洁、高效的能量转换技术，是实现 “双碳” 目标的重要支撑，在交通运输、分布式发电、便携式电源等领域具有不可替代的优势。尽管当前面临成本、寿命、氢燃料供应等挑战，但随着材料技术、系统集成、绿氢产业的不断突破，PEMFC 有望在未来 10-20 年内实现大规模产业化，成为全球能源体系的重要组成部分，为构建清洁低碳、安全高效的现代能源体系提供核心技术支撑。
