🔥 内容介绍

在现代电力系统不断发展的背景下，电网面临着诸多挑战，如负荷增长导致的输电容量不足、潮流分布不合理引发的网损增加以及系统稳定性问题等。为应对这些挑战，柔性交流输电系统（Flexible Alternating Current Transmission System，FACTS）技术应运而生，其中统一潮流控制器（Unified Power Flow Controller，UPFC）作为 FACTS 家族中功能最为强大和全面的设备之一，备受关注。

传统的输电系统调节手段在灵活性和快速响应能力方面存在一定局限性，难以满足日益复杂的电力系统运行需求。UPFC 的出现为解决这些问题提供了新的途径，它能够对输电线路的多个电气参数进行快速、精确的控制，实现对潮流的灵活调节，从而显著提升电力系统的运行性能。而基于电压源换流器（Voltage Sourced Converter，VSC）技术的 UPFC，因其具备诸多独特优势，成为当前研究和应用的热点。

二、UPFC 工作原理概述

2.1 UPFC 基本结构

UPFC 主要由两个背靠背连接的 VSC（分别为并联 VSC 和串联 VSC）以及连接在它们直流侧的共享直流电容组成，同时还包括与输电线路相连的耦合变压器等部分。并联 VSC 通过耦合变压器并联接入输电线路，主要用于控制注入或吸收的无功功率，维持节点电压稳定，并为串联 VSC 提供所需的有功功率。串联 VSC 则通过耦合变压器串联接入输电线路，用于向输电线路注入一个幅值和相位可控的交流电压，从而实现对线路潮流的精确控制。两个 VSC 之间通过直流电容进行能量交换和功率平衡。

2.2 潮流控制机制

UPFC 对输电线路潮流的控制是通过串联 VSC 注入的电压来实现的。当串联 VSC 注入的电压与线路电压同相时，主要改变线路的有功功率传输；当注入电压与线路电压正交时，主要调节线路的无功功率。具体而言，通过调节注入电压的幅值和相位，可以灵活地改变线路的等效阻抗、电压幅值和相位差，进而实现对线路有功功率和无功功率的独立控制。例如，增大注入电压的幅值且使其与线路电压同相，可增加线路的有功功率传输；改变注入电压的相位，可调节线路的无功功率，使潮流按照期望的方向和大小进行分布，有效解决输电线路中功率分配不合理的问题。

三、基于 VSC 技术的优势

3.1 快速灵活的调节能力

与传统的交流输电调节设备相比，基于 VSC 的 UPFC 具有更快的响应速度。VSC 能够快速地对触发脉冲进行控制，实现对输出电压的快速调节，从而能够在极短的时间内（通常在毫秒级）对输电线路的潮流变化做出响应。这种快速响应能力使其能够有效应对电力系统中的突发扰动，如负荷的快速变化、短路故障后的恢复过程等，迅速稳定系统电压和潮流，提高系统的暂态稳定性。同时，VSC 可以精确地调节输出电压的幅值和相位，实现对潮流的连续、平滑调节，相比传统设备只能进行离散的档位调节，具有更高的调节精度和灵活性，能够更好地满足电力系统对潮流精确控制的需求。

3.2 谐波特性改善

VSC 采用 PWM（脉宽调制）技术，通过合理设计调制策略，可以有效减少输出电压和电流中的谐波含量。与传统的换流器相比，基于 VSC 的 UPFC 在运行过程中产生的低次谐波明显减少，大大降低了对电力系统的谐波污染。这不仅有利于提高电力系统的电能质量，减少谐波对其他电气设备的干扰和损害，而且可以降低系统中滤波器的设计要求和成本。例如，在一些对电能质量要求较高的场合，如城市电网的关键节点、敏感负荷集中的区域等，基于 VSC 的 UPFC 能够为系统提供高质量的电力供应，保障各类设备的正常运行。

3.3 独立的有功和无功控制

基于 VSC 的 UPFC 能够实现有功功率和无功功率的独立控制。并联 VSC 主要负责调节无功功率，维持接入点的电压稳定，同时可以在必要时为串联 VSC 提供或吸收有功功率。串联 VSC 则专注于通过注入可控电压来调节线路的有功功率和无功功率。这种独立控制能力使得 UPFC 在电力系统运行中具有更强的适应性和灵活性。例如，在系统负荷变化导致无功需求波动时，并联 VSC 可以快速调节无功输出，稳定电压；而当需要优化输电线路的有功功率分配时，串联 VSC 可以独立地对有功潮流进行精确控制，两者相互配合，能够实现电力系统运行状态的全面优化。

四、控制策略研究

4.1 基于同步旋转坐标系的控制

在基于 VSC 的 UPFC 控制中，同步旋转坐标系（dq 坐标系）下的控制策略应用广泛。通过将三相交流量变换到 dq 坐标系下，可以将交流量转化为直流量，便于进行控制。在 dq 坐标系下，UPFC 的控制目标可以解耦为有功功率和无功功率的控制。对于并联 VSC，通过控制 dq 轴电流来实现无功功率的调节和直流电容电压的稳定控制。例如，通过调节 d 轴电流可以控制直流电容电压，使其保持在设定值附近，而调节 q 轴电流则可以实现无功功率的注入或吸收，维持节点电压稳定。对于串联 VSC，同样在 dq 坐标系下，通过控制注入电压的 dq 轴分量来实现对线路有功功率和无功功率的精确控制。这种控制策略具有良好的动态响应性能和稳态控制精度，能够有效应对电力系统中的各种运行工况。

4.2 鲁棒控制策略

考虑到电力系统运行过程中存在的各种不确定性因素，如系统参数的变化、负荷的随机波动以及外部干扰等，采用鲁棒控制策略对于提高基于 VSC 的 UPFC 的控制性能至关重要。鲁棒 H∞控制是一种常用的鲁棒控制方法，它能够在系统存在不确定性的情况下，保证系统的稳定性和性能指标。在 UPFC 的控制中，通过设计鲁棒 H∞控制器，可以使 UPFC 在面对系统参数变化和干扰时，依然能够保持良好的潮流控制效果和电压调节能力。例如，当系统中出现负荷突变或线路参数因环境因素发生变化时，鲁棒 H∞控制器能够及时调整控制策略，确保 UPFC 对潮流的控制精度，维持系统的稳定运行，提高系统的可靠性和抗干扰能力。

4.3 智能控制方法的应用

随着人工智能技术的不断发展，智能控制方法在基于 VSC 的 UPFC 控制中也得到了越来越多的应用。例如，模糊控制利用模糊逻辑规则对系统的输入输出关系进行描述，能够有效处理不确定性和非线性问题。在 UPFC 的控制中，模糊控制器可以根据系统的电压偏差、功率偏差等输入信息，通过预先设定的模糊规则，快速生成合适的控制量，实现对 UPFC 的智能控制。神经网络控制则通过对大量样本数据的学习，建立系统的模型并进行控制。它具有很强的自学习和自适应能力，能够根据电力系统运行状态的变化自动调整控制策略，提高 UPFC 的控制性能。这些智能控制方法的应用，为 UPFC 的控制提供了更加灵活和高效的解决方案，有助于进一步提升电力系统的智能化水平。

五、应用案例分析

5.1 某城市电网中的应用

在某城市电网中，由于城市的快速发展，负荷增长迅速且分布不均，导致部分输电线路出现潮流拥堵、电压波动等问题。为解决这些问题，在关键输电线路上安装了基于 VSC 的 UPFC 设备。通过实时监测系统的电压和潮流信息，UPFC 能够根据预设的控制策略，快速调节线路的有功功率和无功功率。在负荷高峰时段，当部分线路出现功率过载时，UPFC 通过调节串联 VSC 注入电压的幅值和相位，将潮流合理地分配到其他输电线路上，有效缓解了线路拥堵问题。同时，并联 VSC 通过调节无功功率输出，稳定了节点电压，使电压波动范围控制在允许范围内，提高了城市电网的供电可靠性和电能质量。

5.2 区域电网互联中的应用

在区域电网互联场景下，不同区域电网之间的功率交换频繁，需要精确控制潮流以确保系统的安全稳定运行。某区域电网互联工程中采用了基于 VSC 的 UPFC。在该工程中，UPFC 安装在区域电网之间的联络线上，通过对联络线潮流的精确控制，实现了不同区域电网之间功率的合理分配。当某一区域电网发电过剩时，UPFC 可以将多余的功率通过联络线输送到其他负荷需求较大的区域，提高了电力资源的利用效率。同时，在系统发生故障或扰动时，UPFC 能够迅速响应，通过调节潮流，有效限制了故障的传播范围，增强了区域电网互联系统的稳定性和可靠性。

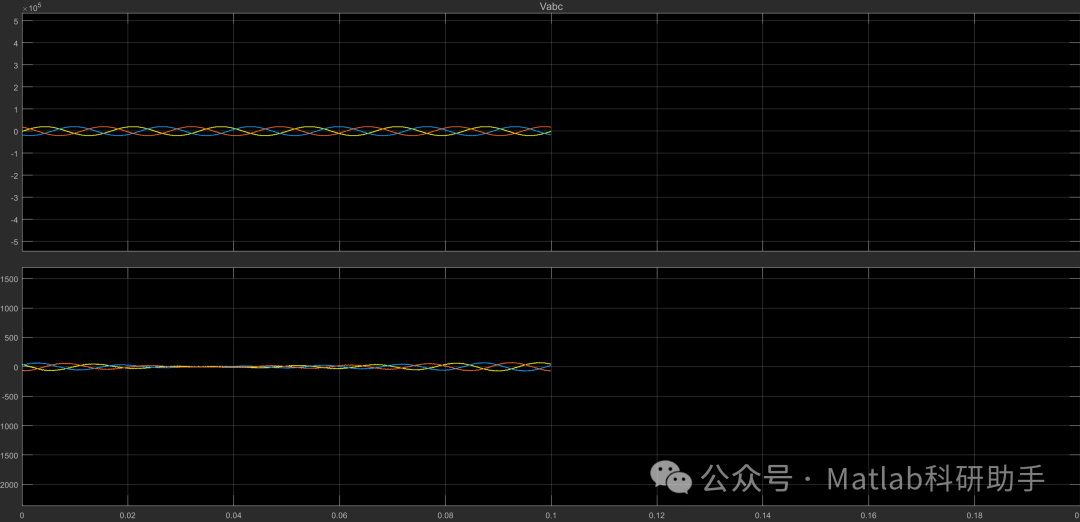

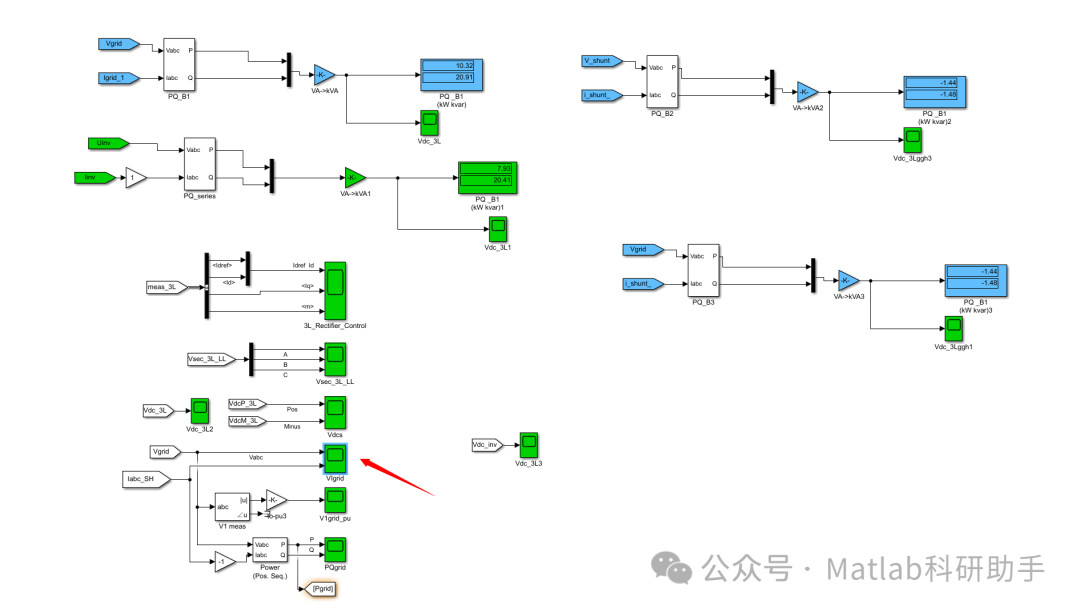

六、结论与展望

基于 VSC 的 UPFC 作为一种先进的柔性交流输电设备，在电力系统中展现出了强大的潮流控制能力和诸多技术优势。通过对其工作原理、基于 VSC 技术的优势、控制策略以及应用案例的研究分析，可以看出它在提高输电容量、优化潮流分布、改善电能质量和增强系统稳定性等方面发挥着重要作用。

未来，随着电力系统向更高电压等级、更大规模和更复杂结构发展，以及新能源发电的大规模接入，对基于 VSC 的 UPFC 技术提出了更高的要求和更多的挑战。在研究方向上，一方面需要进一步深入研究和优化控制策略，提高 UPFC 在复杂工况下的控制性能和自适应能力，例如结合深度学习、强化学习等新兴人工智能技术，实现更加智能、高效的控制。另一方面，要加强对 UPFC 设备的可靠性和经济性研究，降低设备成本和运行维护成本，提高其在电力市场中的竞争力。此外，还需关注 UPFC 与其他新型电力设备和技术的协同应用，如与储能系统、分布式能源的配合，以构建更加高效、可靠、清洁的现代电力系统。
